一种防弹防砸复合玻璃及其制造方法.pdf

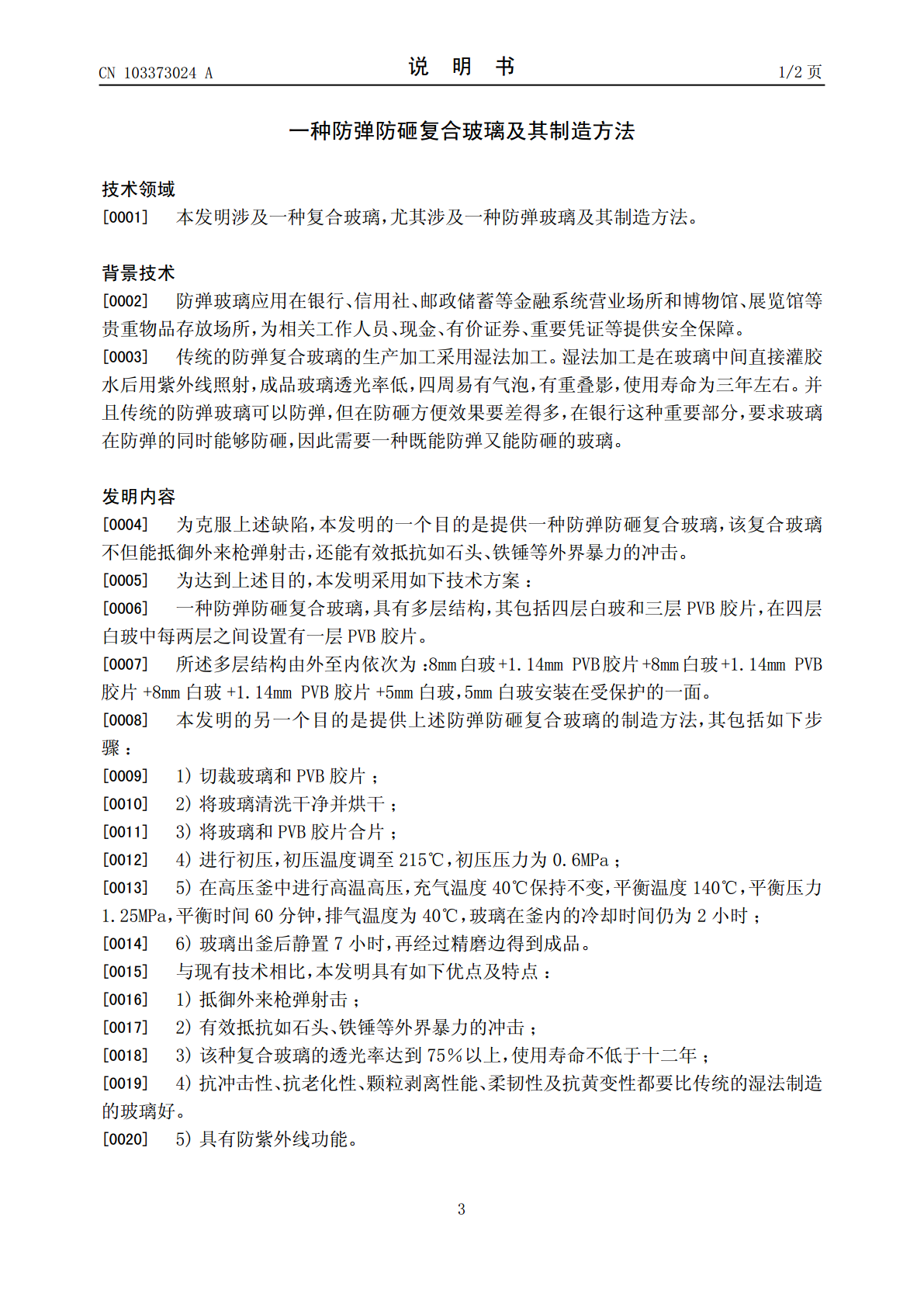

(19)中华人民共和国国家知识产权局*CN103373024A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103373024103373024A(43)申请公布日2013.10.30(21)申请号201210126810.2(22)申请日2012.04.26(71)申请人衡水晶美玻璃制品有限公司地址053000河北省衡水市开发区向荣路68号(72)发明人王昭书左宝松彭国斌张磊(74)专利代理机构石家庄汇科专利商标事务所13115代理人王琪(51)Int.Cl.B32B17/10(2006.01)B32B27/30(2006.01)B32B37/10(2006.01)B32B37/06(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种防弹防砸复合玻璃及其制造方法(57)摘要本发明涉及一种防弹防砸复合玻璃，其采用含铁量低、柔韧性好的优质浮法玻璃做原片，用进口优质PVB防撕裂胶片(杜邦、首诺两种)做中间层，经过清洗、初压、高温高压、时效处理等一系列加工工艺，不但能抵御外来枪弹射击，还能有效抵抗如石头、铁锤等外界暴力的冲击。CN103373024ACN103724ACN103373024A权利要求书1/1页1.一种防弹防砸复合玻璃，具有多层结构，其包括四层白玻和三层PVB胶片，其特征在于在四层白玻中每两层之间设置有一层PVB胶片。2.如权利要求1所述的防弹防砸复合玻璃，其特征在于所述多层结构由外至内依次为：8mm白玻+1.14mmPVB胶片+8mm白玻+1.14mmPVB胶片+8mm白玻+1.14mmPVB胶片+5mm白玻，5mm白玻安装在受保护的一面。3.一种权利要求1或2所述的防弹防砸复合玻璃的制造方法，其特征在于包括如下步骤：1)切裁玻璃和PVB胶片；2)将玻璃清洗干净并烘干；3)将玻璃和PVB胶片合片；4)进行初压，初压温度调至215℃，初压压力为0.6MPa；5)在高压釜中进行高温高压，充气温度40℃保持不变，平衡温度140℃，平衡压力1.25MPa，平衡时间60分钟，排气温度为40℃，玻璃在釜内的冷却时间为2小时；6)玻璃出釜后静置7小时，进行精磨边后得到成品。2CN103373024A说明书1/2页一种防弹防砸复合玻璃及其制造方法技术领域[0001]本发明涉及一种复合玻璃，尤其涉及一种防弹玻璃及其制造方法。背景技术[0002]防弹玻璃应用在银行、信用社、邮政储蓄等金融系统营业场所和博物馆、展览馆等贵重物品存放场所，为相关工作人员、现金、有价证券、重要凭证等提供安全保障。[0003]传统的防弹复合玻璃的生产加工采用湿法加工。湿法加工是在玻璃中间直接灌胶水后用紫外线照射，成品玻璃透光率低，四周易有气泡，有重叠影，使用寿命为三年左右。并且传统的防弹玻璃可以防弹，但在防砸方便效果要差得多，在银行这种重要部分，要求玻璃在防弹的同时能够防砸，因此需要一种既能防弹又能防砸的玻璃。发明内容[0004]为克服上述缺陷，本发明的一个目的是提供一种防弹防砸复合玻璃，该复合玻璃不但能抵御外来枪弹射击，还能有效抵抗如石头、铁锤等外界暴力的冲击。[0005]为达到上述目的，本发明采用如下技术方案：[0006]一种防弹防砸复合玻璃，具有多层结构，其包括四层白玻和三层PVB胶片，在四层白玻中每两层之间设置有一层PVB胶片。[0007]所述多层结构由外至内依次为：8mm白玻+1.14mmPVB胶片+8mm白玻+1.14mmPVB胶片+8mm白玻+1.14mmPVB胶片+5mm白玻，5mm白玻安装在受保护的一面。[0008]本发明的另一个目的是提供上述防弹防砸复合玻璃的制造方法，其包括如下步骤：[0009]1)切裁玻璃和PVB胶片；[0010]2)将玻璃清洗干净并烘干；[0011]3)将玻璃和PVB胶片合片；[0012]4)进行初压，初压温度调至215℃，初压压力为0.6MPa；[0013]5)在高压釜中进行高温高压，充气温度40℃保持不变，平衡温度140℃，平衡压力1.25MPa，平衡时间60分钟，排气温度为40℃，玻璃在釜内的冷却时间仍为2小时；[0014]6)玻璃出釜后静置7小时，再经过精磨边得到成品。[0015]与现有技术相比，本发明具有如下优点及特点：[0016]1)抵御外来枪弹射击；[0017]2)有效抵抗如石头、铁锤等外界暴力的冲击；[0018]3)该种复合玻璃的透光率达到75％以上，使用寿命不低于十二年；[0019]4)抗冲击性、抗老化性、颗粒剥离性能、柔韧性及抗黄变性都要比传统的湿法制造的玻璃好。[0020]5)具有防紫外线功能。3CN103373024A说明书2/2页附图说明[0021]图1是本发明所述复合玻璃的制作工艺流程图；具体实施例[0022]选用原材料配置
