单孔多极式安全插头插座.pdf

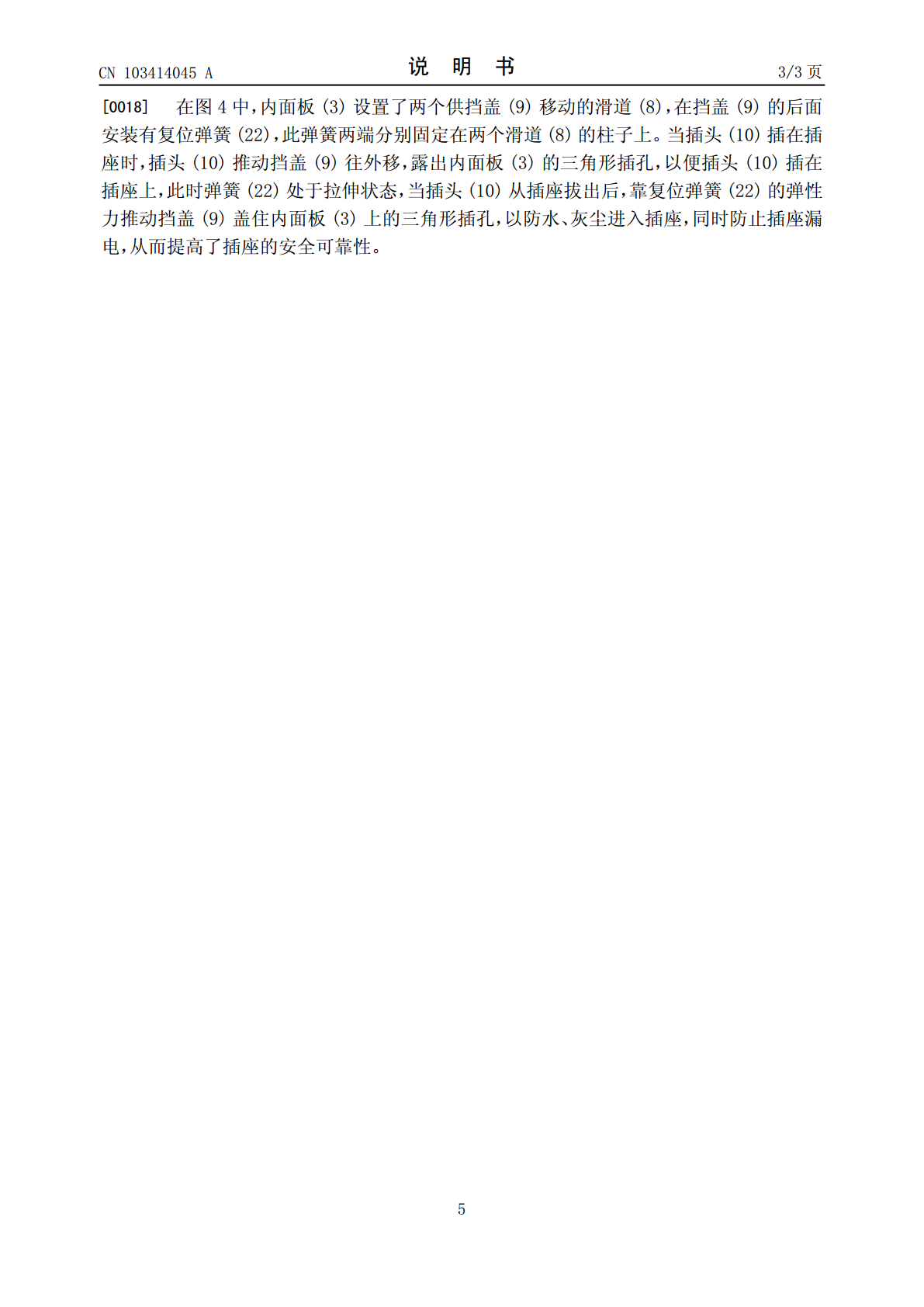

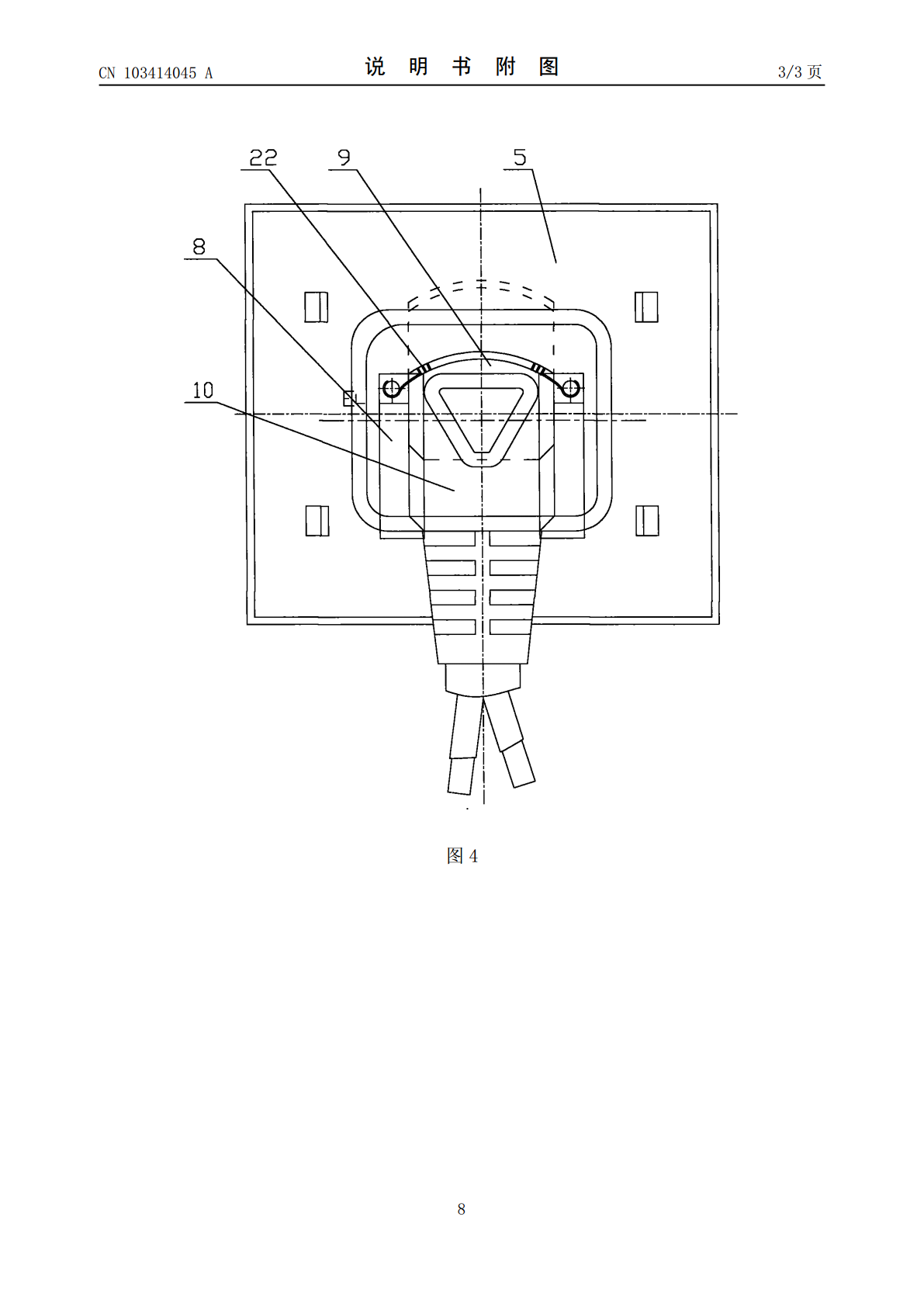

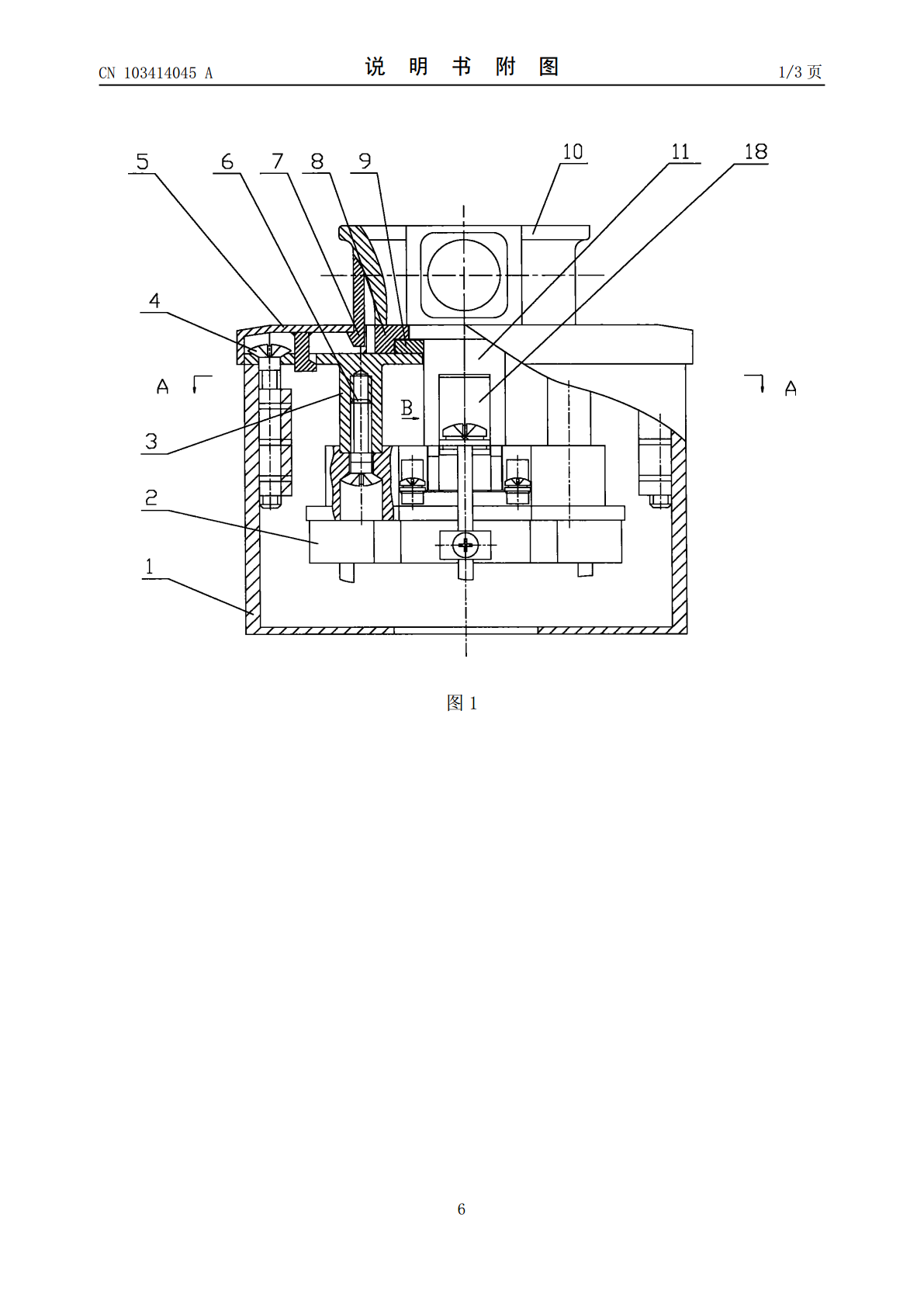

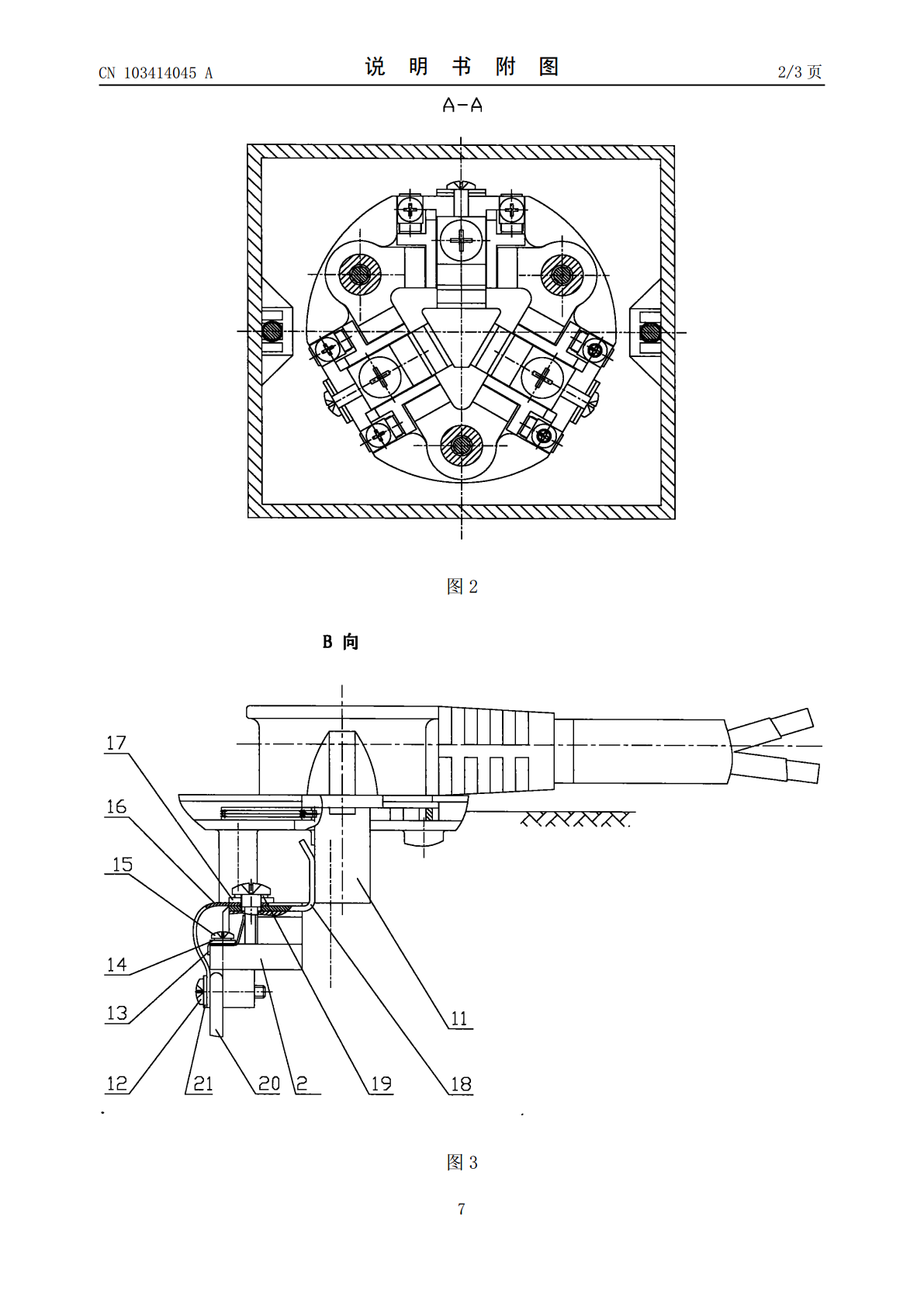

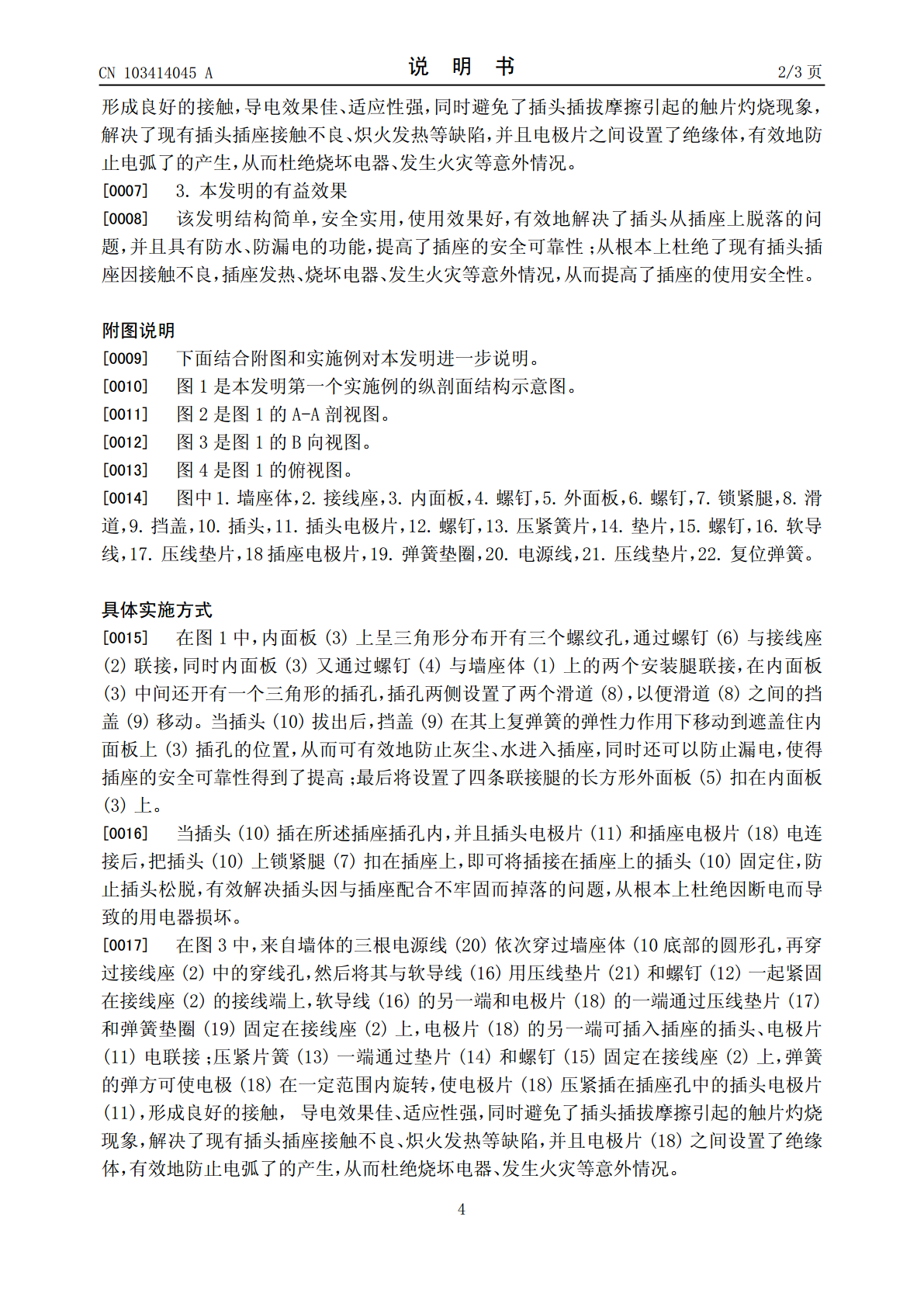

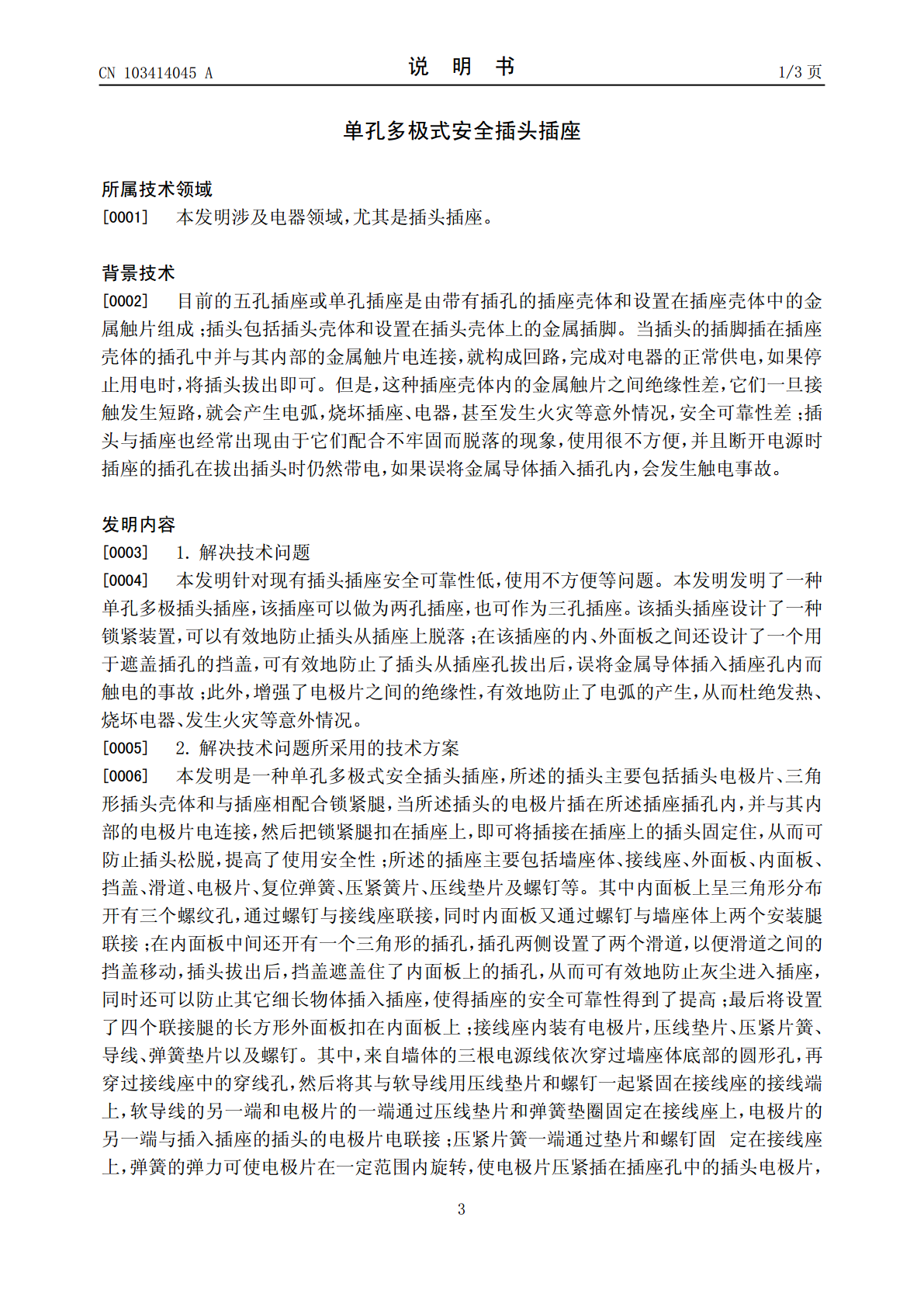

(19)中华人民共和国国家知识产权局*CN103414045A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103414045103414045A(43)申请公布日2013.11.27(21)申请号201310297081.1(22)申请日2013.07.09(71)申请人山西大同大学地址037003山西省大同市矿区新平旺平泉路52号(72)发明人梁宝英武熙王福成秦贵锁(51)Int.Cl.H01R13/447(2006.01)H01R13/52(2006.01)H01R13/639(2006.01)H01R13/40(2006.01)H01R13/18(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图3页附图3页(54)发明名称单孔多极式安全插头插座(57)摘要一种单孔多极式安全插头插座，插头主要包括插头电极片、三角形插头壳体及与插座相配合锁紧腿。当插头插在插座的插孔内，锁紧腿扣在插座上，即可将插头固定住，有效地防止插头松脱；插座主要包括墙座体、接线座、内外面板、滑道等，其中挡盖设在内外面板之间，并且沿内面板上的滑道移动。插头拔出后，挡盖遮盖住了内面板上的插孔，可有效地防止灰尘进入插座，同时还可以防止漏电；接线座内装有电极片、压紧片簧等。其中，压紧片簧固定在接线座上，弹簧的弹力可使插座和插头电极片保持良好接触，解决了现有插头插座接触不良、炽火发热等缺陷，从而杜绝烧坏电器、发生火灾等意外情况，提高了使用的安全可靠性。CN103414045ACN10345ACN103414045A权利要求书1/1页1.一种单孔多极式安全插头插座，所述的插头主要包括插头电极片、三角形插头壳体及壳体上的锁紧腿；所述的插座主要包括所述的插座主要包括墙座体、接线座、外面板、内面板、挡盖、滑道、复位弹簧及螺钉等，其中接线座内装有插座电极片、软导线、压紧簧片、压线垫片、弹性挡圈以及螺钉，其特征是：墙座体、接线座分别通过螺钉与内面板联接，在内面板上设置了两个滑道，两个滑道之间装有一个挡盖，最后将安装有四个联接腿的长方形外面板扣在内面板上；当所述插头电极片插在所述插座插孔内，并与其内部的电极片电连接，然后把插头上的锁紧腿扣在插座上；接线座内用压线垫片和螺钉将来自墙体的电源线和软导线一端一起固定在接线座上，软导线的另一端和电极片的一端通过压线垫片和弹簧垫圈固定在接线座上，而电极片的另一端与插入插座的插头电极片电联接；压紧片簧一端通过垫片和螺钉固定在接线座上，弹簧的弹力可使电极片在一定范围内旋转，保证插座电极片和插头电极片形成良好的接触。2.根据权利要求1所述的单孔多极式安全插头插座，其特征是：内面板上开有三角形的插孔，在插孔两侧设置了两个供挡盖移动的滑道，拱形的挡盖安装在内、外面板之间，并且安装在内面板上两个滑道之间，在挡盖端部装有复位弹簧，复位弹簧两端分别固定在内面板两个滑道的柱子上，当插头插入插座后，挡盖沿滑道移动，露出插孔；当插头从插座拔出后，挡盖将插孔遮盖住。2CN103414045A说明书1/3页单孔多极式安全插头插座所属技术领域[0001]本发明涉及电器领域，尤其是插头插座。背景技术[0002]目前的五孔插座或单孔插座是由带有插孔的插座壳体和设置在插座壳体中的金属触片组成；插头包括插头壳体和设置在插头壳体上的金属插脚。当插头的插脚插在插座壳体的插孔中并与其内部的金属触片电连接，就构成回路，完成对电器的正常供电，如果停止用电时，将插头拔出即可。但是，这种插座壳体内的金属触片之间绝缘性差，它们一旦接触发生短路，就会产生电弧，烧坏插座、电器，甚至发生火灾等意外情况，安全可靠性差；插头与插座也经常出现由于它们配合不牢固而脱落的现象，使用很不方便，并且断开电源时插座的插孔在拔出插头时仍然带电，如果误将金属导体插入插孔内，会发生触电事故。发明内容[0003]1.解决技术问题[0004]本发明针对现有插头插座安全可靠性低，使用不方便等问题。本发明发明了一种单孔多极插头插座，该插座可以做为两孔插座，也可作为三孔插座。该插头插座设计了一种锁紧装置，可以有效地防止插头从插座上脱落；在该插座的内、外面板之间还设计了一个用于遮盖插孔的挡盖，可有效地防止了插头从插座孔拔出后，误将金属导体插入插座孔内而触电的事故；此外，增强了电极片之间的绝缘性，有效地防止了电弧的产生，从而杜绝发热、烧坏电器、发生火灾等意外情况。[0005]2.解决技术问题所采用的技术方案[0006]本发明是一种单孔多极式安全插头插座，所述的插头主要包括插头电极片、三角形插头壳体和与插座相配合锁紧腿，当所述插头的电极片插在所述插座插孔内，并与其内部的电极片电连接，然后把锁紧腿扣在插座上，即可将插接在插座上的插头固定住，从而可防止插头松脱，提高了使用安全性；所述的插座主要包
