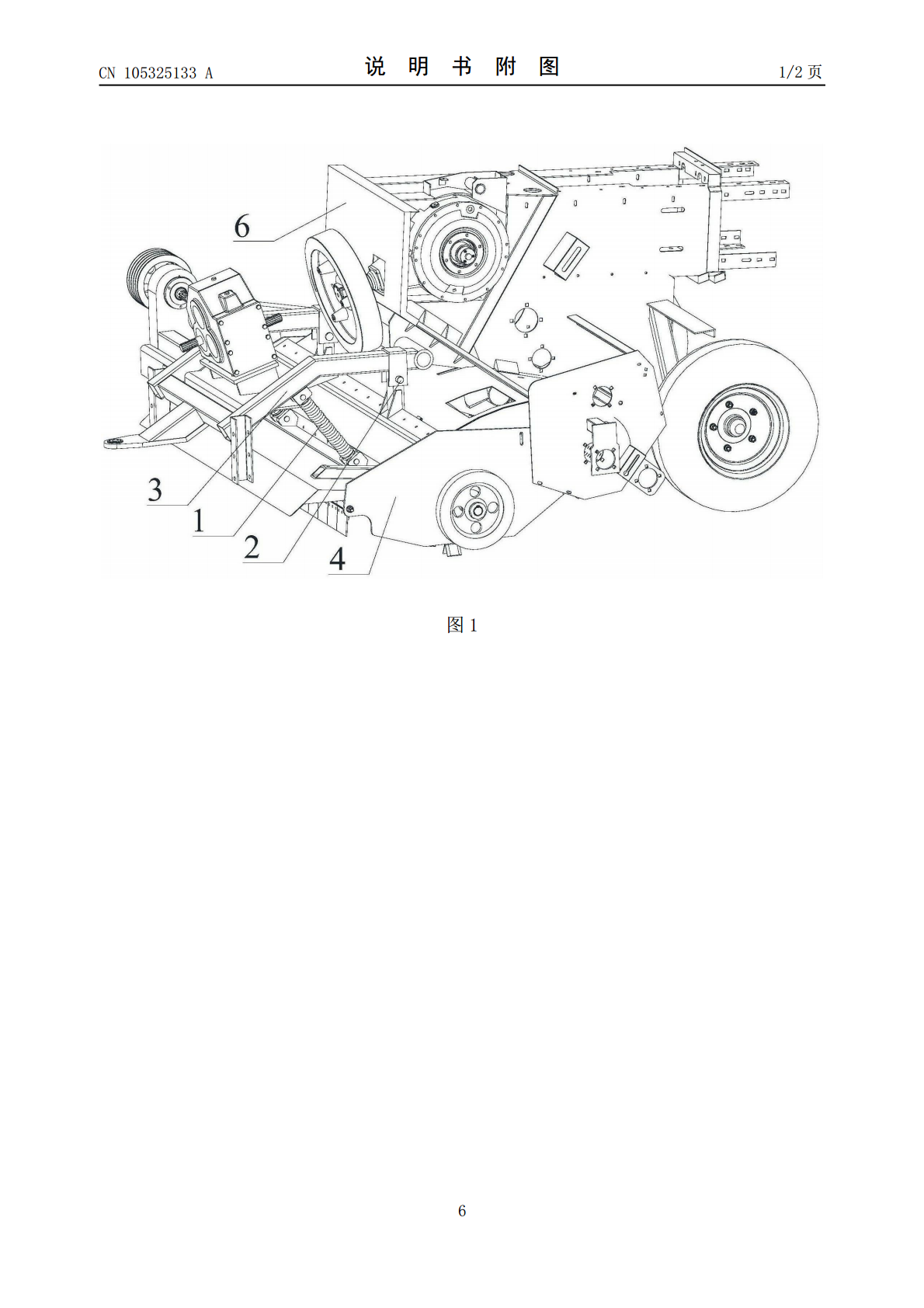

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105325133A(43)申请公布日2016.02.17(21)申请号201510909445.6(22)申请日2015.12.08(71)申请人安徽茂盛自动化设备有限公司地址233500安徽省亳州市蒙城县庄子大道东侧、红旗河北侧申请人彭海兵马志刚(72)发明人马志刚彭海兵(74)专利代理机构合肥市浩智运专利代理事务所(普通合伙)34124代理人方荣肖(51)Int.Cl.A01F15/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种方捆压捆机的悬挂弹簧减震结构及所述方捆压捆机(57)摘要本发明公开了一种方捆压捆机的悬挂弹簧减震结构及所述方捆压捆机。悬挂弹簧减震结构包括呈对称结构安装在方捆压捆机上的一对悬挂减震组件，每对悬挂减震组件包括减震弹簧、悬挂销轴。减震弹簧的一端固定在方捆压捆机的主上体，另一端固定在方捆压捆机的破碎装置上。悬挂销轴将主上体与破碎装置以间隙配合的方式进一步连接。减震弹簧与悬挂销轴异面垂直，且减震弹簧位于悬挂销轴靠近所述方捆压捆机的物料入口的一侧上。本发明杜绝了焊缝开裂、破碎主轴变形现象，获得明显的经济效益和市场效益，改变了传统使用焊接联接的工艺制作，极大的提高了机械的使用寿命。本发明还公开了具有所述悬挂弹簧减震结构的方捆压捆机。CN105325133ACN105325133A权利要求书1/1页1.一种方捆压捆机的悬挂弹簧减震结构，其特征在于：其包括呈对称结构安装在所述方捆压捆机上的一对悬挂减震组件，每对悬挂减震组件包括减震弹簧(1)、悬挂销轴(2)；减震弹簧(1)的一端固定在所述方捆压捆机的主上体(3)，减震弹簧(1)的另一端固定在所述方捆压捆机的破碎装置(4)上；悬挂销轴(2)将主上体(3)与破碎装置(4)以间隙配合的方式进一步连接；减震弹簧(1)与悬挂销轴(2)异面垂直，且减震弹簧(1)位于悬挂销轴(2)靠近所述方捆压捆机的物料入口的一侧上。2.如权利要求1所述的方捆压捆机的悬挂弹簧减震结构，其特征在于：减震弹簧(1)的两端均通过至少一个螺母(5)分别与主上体(3)、破碎装置(4)固定。3.如权利要求1所述的方捆压捆机的悬挂弹簧减震结构，其特征在于：减震弹簧(1)为钢制螺旋式弹簧。4.如权利要求1所述的方捆压捆机的悬挂弹簧减震结构，其特征在于：所述悬挂弹簧减震结构还包括定位部一(7)、定位部二(8)；定位部一(7)固定在主上体(3)上，定位部二(8)固定在破碎装置(4)上，悬挂销轴(2)将定位部一(7)与定位部二(8)以间隙配合的方式进一步连接。5.一种方捆压捆机，其包括主机(6)、主上体(3)、破碎装置(4)，主上体(3)的一端与主机(6)连接，主上体(3)的另一端与破碎装置(4)连接；其特征在于：所述方捆压捆机还包括悬挂弹簧减震结构；所述悬挂弹簧减震结构包括呈对称结构安装在所述方捆压捆机上的一对悬挂减震组件，每对悬挂减震组件包括减震弹簧(1)、悬挂销轴(2)；减震弹簧(1)的一端固定在主上体(3)，减震弹簧(1)的另一端固定在破碎装置(4)上；悬挂销轴(2)将主上体(3)与破碎装置(4)以间隙配合的方式进一步连接；减震弹簧(1)与悬挂销轴(2)异面垂直，且减震弹簧(1)位于悬挂销轴(2)靠近所述方捆压捆机的物料入口的一侧上。6.如权利要求5所述的方捆压捆机，其特征在于：减震弹簧(1)的两端均通过至少一个螺母(5)分别与主上体(3)、破碎装置(4)固定。7.如权利要求5所述的方捆压捆机，其特征在于：减震弹簧(1)为钢制螺旋式弹簧。8.如权利要求5所述的方捆压捆机，其特征在于：所述悬挂弹簧减震结构还包括定位部一(7)、定位部二(8)；定位部一(7)固定在主上体(3)上，定位部二(8)固定在破碎装置(4)上，悬挂销轴(2)将定位部一(7)与定位部二(8)以间隙配合的方式进一步连接。9.如权利要求8所述的方捆压捆机，其特征在于：定位部一(7)、定位部二(8)分别一体成型在主上体(3)、破碎装置(4)上。10.如权利要求5所述的方捆压捆机，其特征在于：主上体(3)的另一端通过至少一个加强板与破碎装置(4)连接。2CN105325133A说明书1/3页一种方捆压捆机的悬挂弹簧减震结构及所述方捆压捆机技术领域[0001]本发明涉及一种农用机械，尤其涉及一种方捆压捆机的悬挂弹簧减震结构及所述方捆压捆机。背景技术[0002]方捆压捆机属于农用机械，该机械主要将相关的农作物(如玉米、秸秆、棉花秸秆等)破碎(捡拾)压捆打捆。而破碎装置的连接部位，以往采用的是焊接式联接，其焊缝的检测符合焊接标准，但是因机器在田间地头工作时由于地面有垄沟，整个机器自重2顿，加之拖拉机和压捆机前后两轮间距较大，机器中间焊接部位焊缝容易开
