基于Protel的PCB设计.pdf

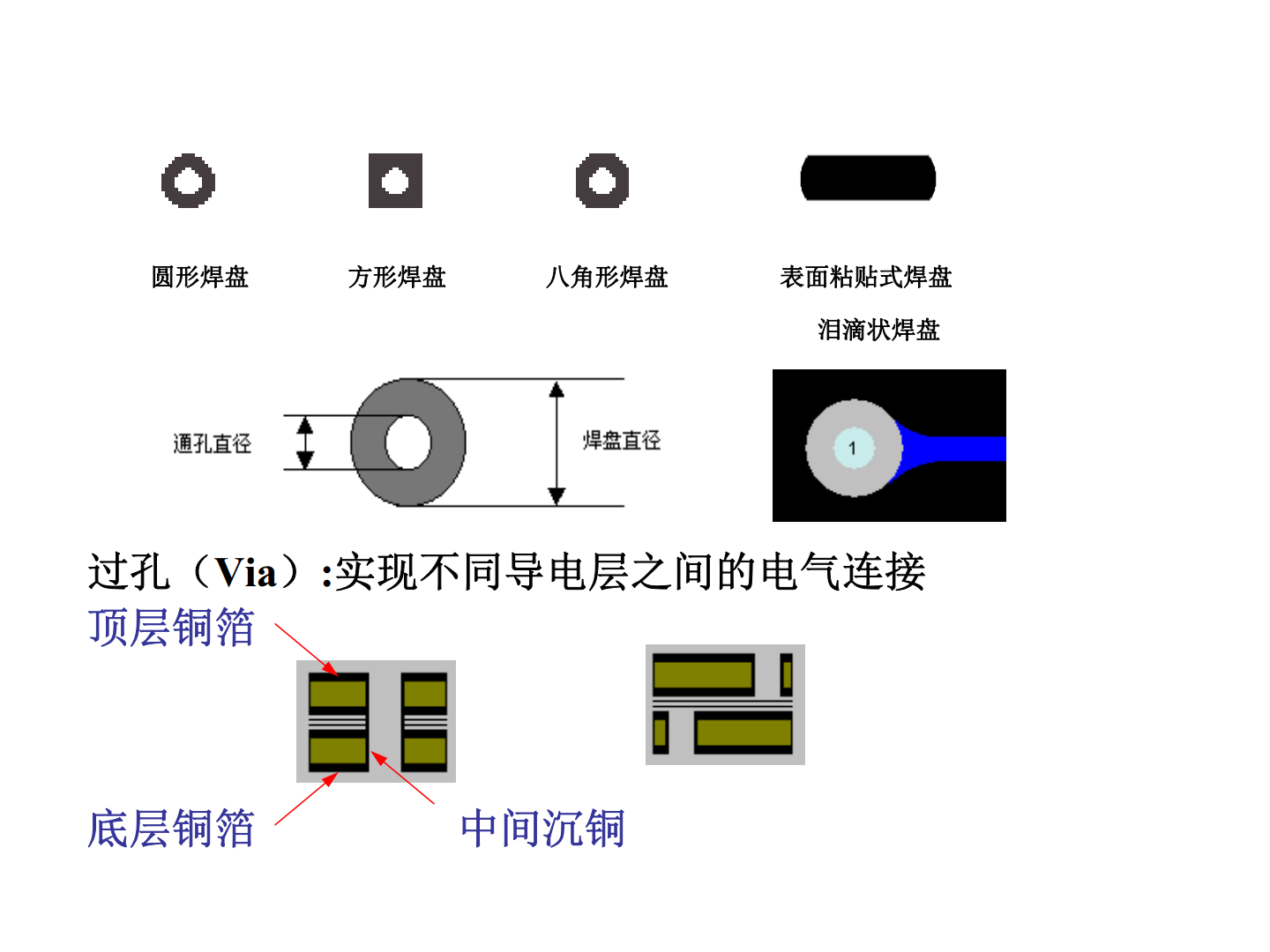

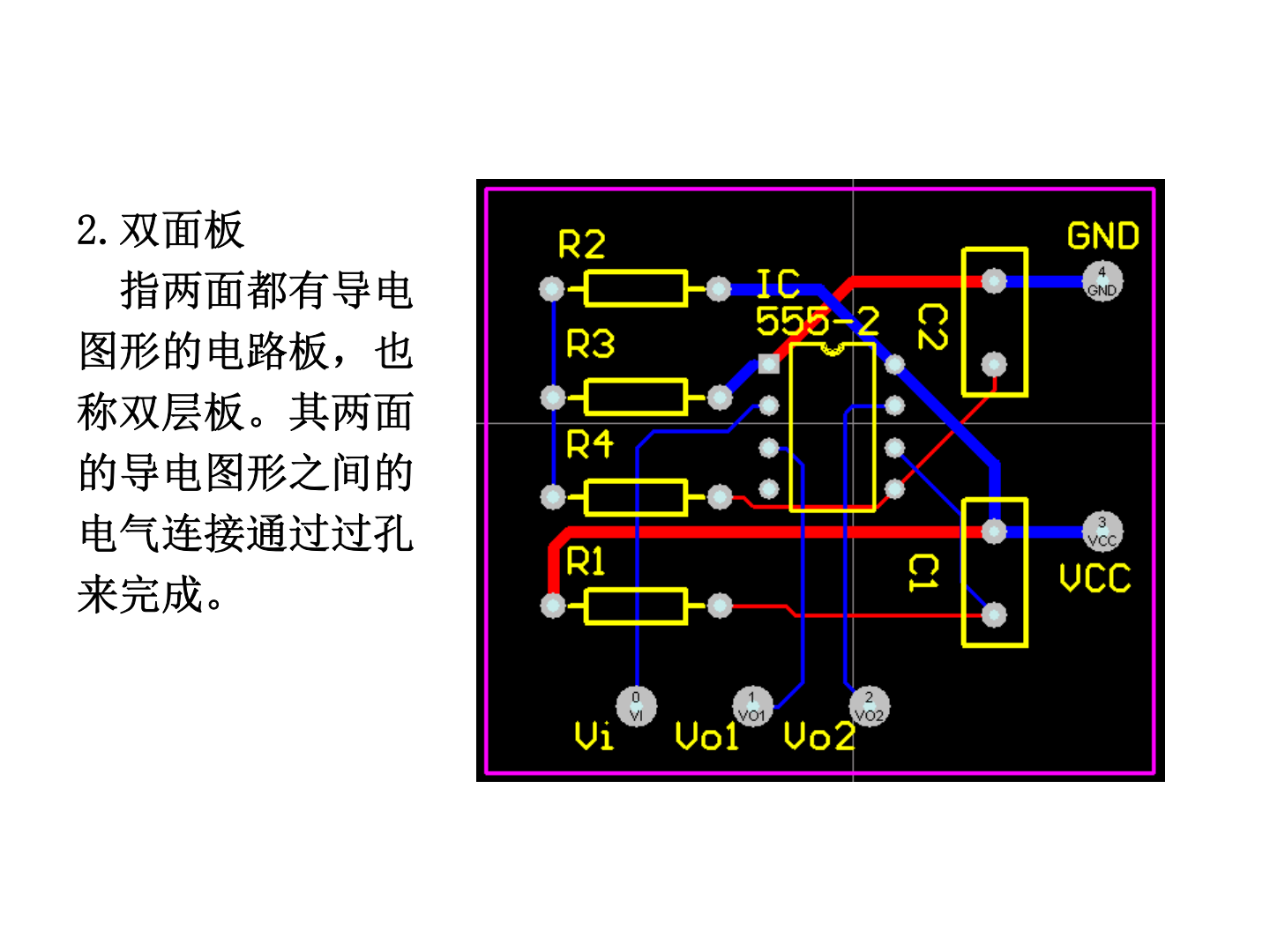

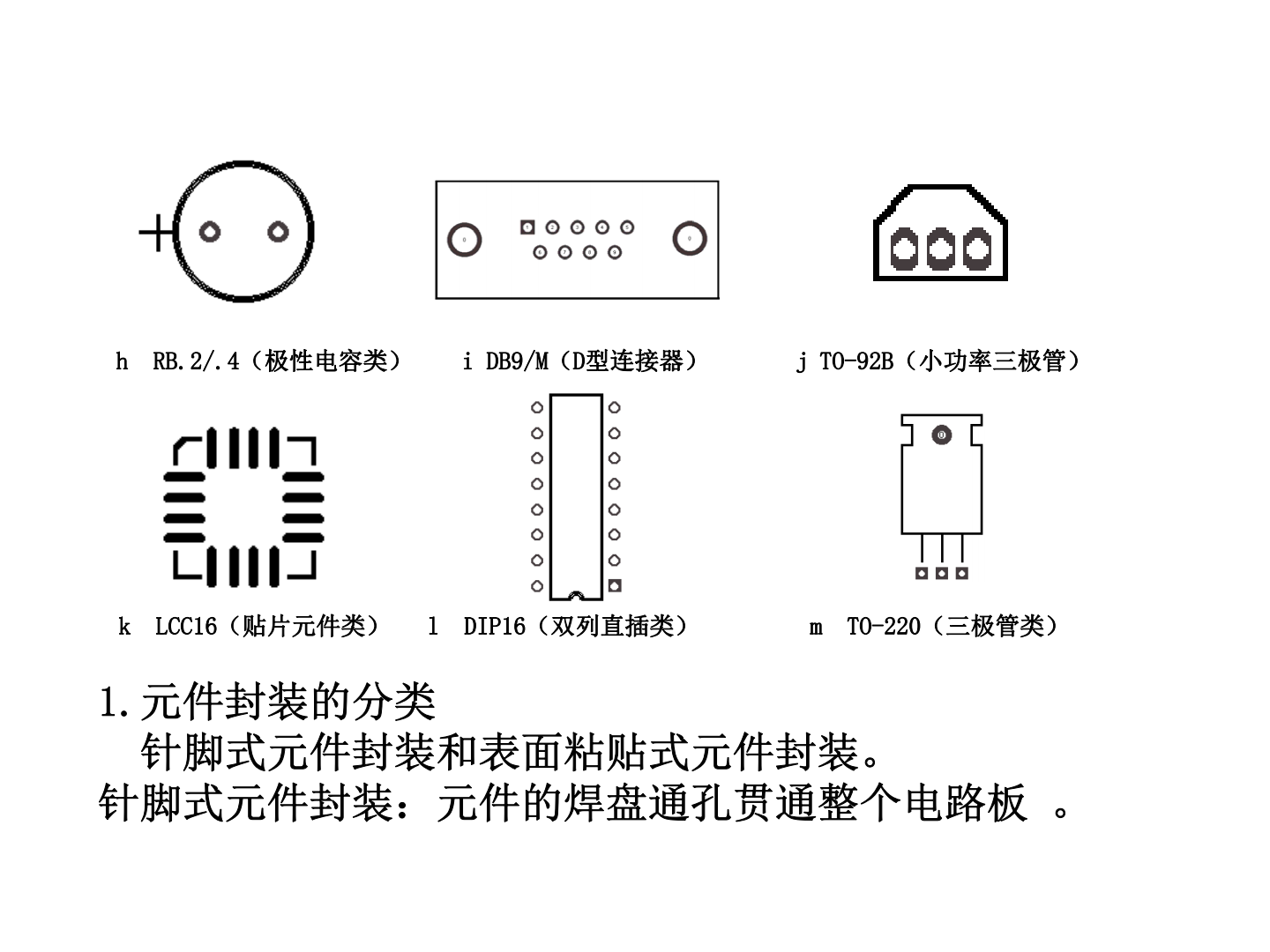

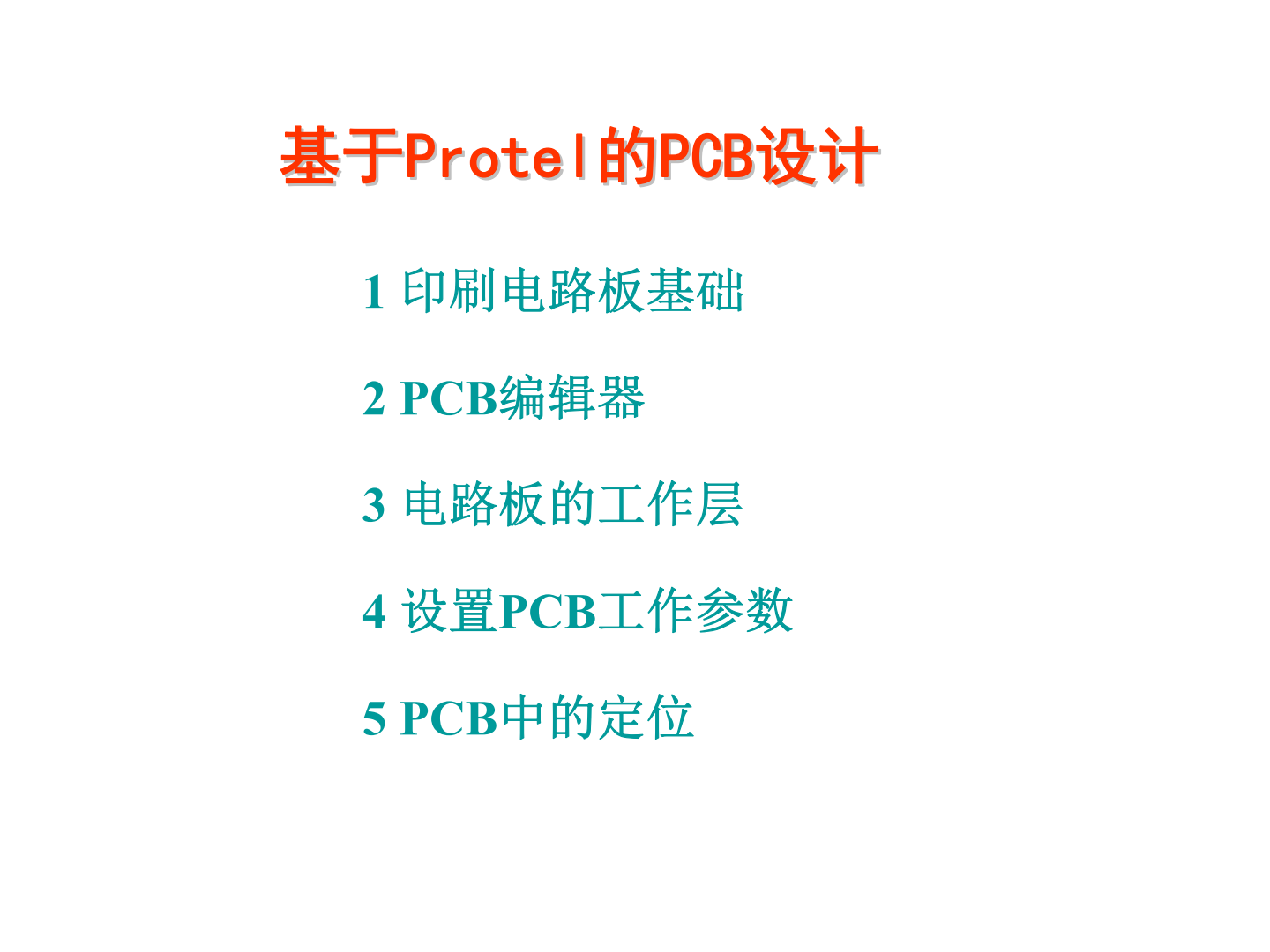

基于基于ProtelProtel的的PCBPCB设计设计1印刷电路板基础2PCB编辑器3电路板的工作层4设置PCB工作参数5PCB中的定位1印刷电路基础1.1印刷电路板的结构1.单面板一面有导电图形的电路板。2.双面板指两面都有导电图形的电路板也称双层板。其两面的导电图形之间的电气连接通过过孔来完成。3.多层板由交替的导电图形层及绝缘材料层叠压粘合而成的电路板。除电路板两个表面有导电图形外内部还有一层或多层相互绝缘的导电层各层之间通过金属化过孔实现电气连接。如：Benchmark94.ddb8.1.2元件的封装（Footprint）元件的封装由元件的投影轮廓、管脚对应的焊盘、元件标号和标注字符等组成。+aAXIAL0.4（电阻类）bDIODE0.4（二极管类）cRAD0.4（无极性电容类）dFUSE（保险管）eXATAL1（晶振类）fVR5（电位器类）gSIP8（单列直插类）hRB.2/.4（极性电容类）iDB9/M（D型连接器）jTO-92B（小功率三极管）kLCC16（贴片元件类）lDIP16（双列直插类）mTO-220（三极管类）1.元件封装的分类针脚式元件封装和表面粘贴式元件封装。针脚式元件封装：元件的焊盘通孔贯通整个电路板。如电阻、电容、三极管、部分集成电路的封装。表面粘贴式元件封装：焊接时元件与其焊盘在同一层。2.元件封装的编号元件封装的编号规则一般为元件类型+焊盘距离（或焊盘数）+元件外形尺寸。如AXIAL0.4表示该元件封装为轴状两个管脚焊盘的间距为0.4英寸。RB.2/.4表示极性电容类元件封装两个管脚焊盘的间距为0.2英寸（200mil）元件直径为0.4英寸(400mil)。DIP16表示双列直插式元件的封装两列共16个引脚。1.3焊盘（Pad）与过孔（Via）焊盘（Pad）的作用是用来放置焊锡、连接导线和焊接元件的管脚。圆形焊盘方形焊盘八角形焊盘表面粘贴式焊盘泪滴状焊盘过孔（Via）:实现不同导电层之间的电气连接顶层铜箔底层铜箔中间沉铜1.4铜膜导线（Track）1.5安全间距（Clearance）避免导线、过孔、焊盘及元件间的距离过近而造成相互干扰在他们之间留出一定的间距称为安全间距。1.6PCB设计流程印刷电路板的设计的一般步骤如下：1.绘制电路原理图主要任务是绘制电路原理图确保无错误后生成网络表用于PCB设计时的自动布局和自动布线。
