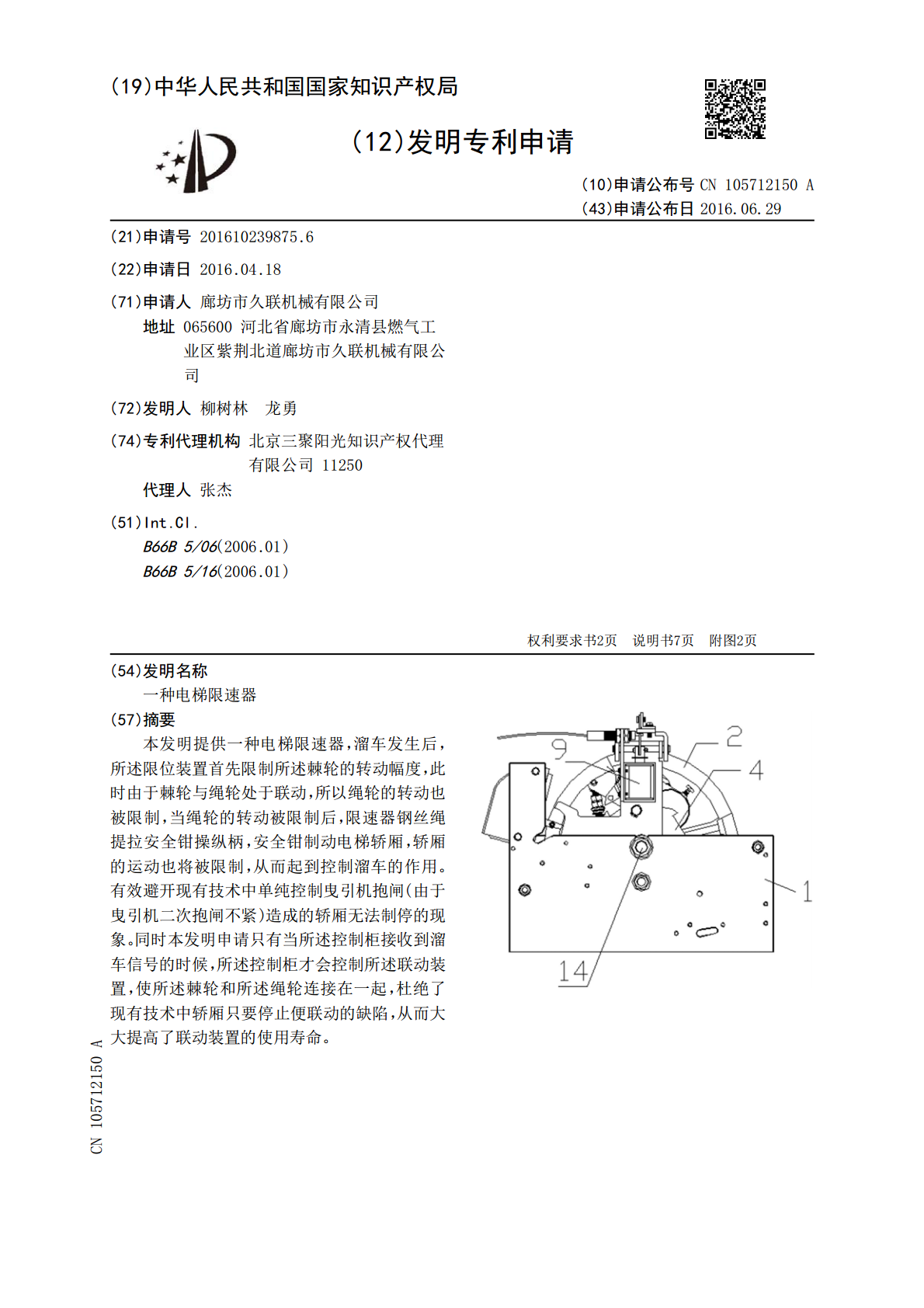

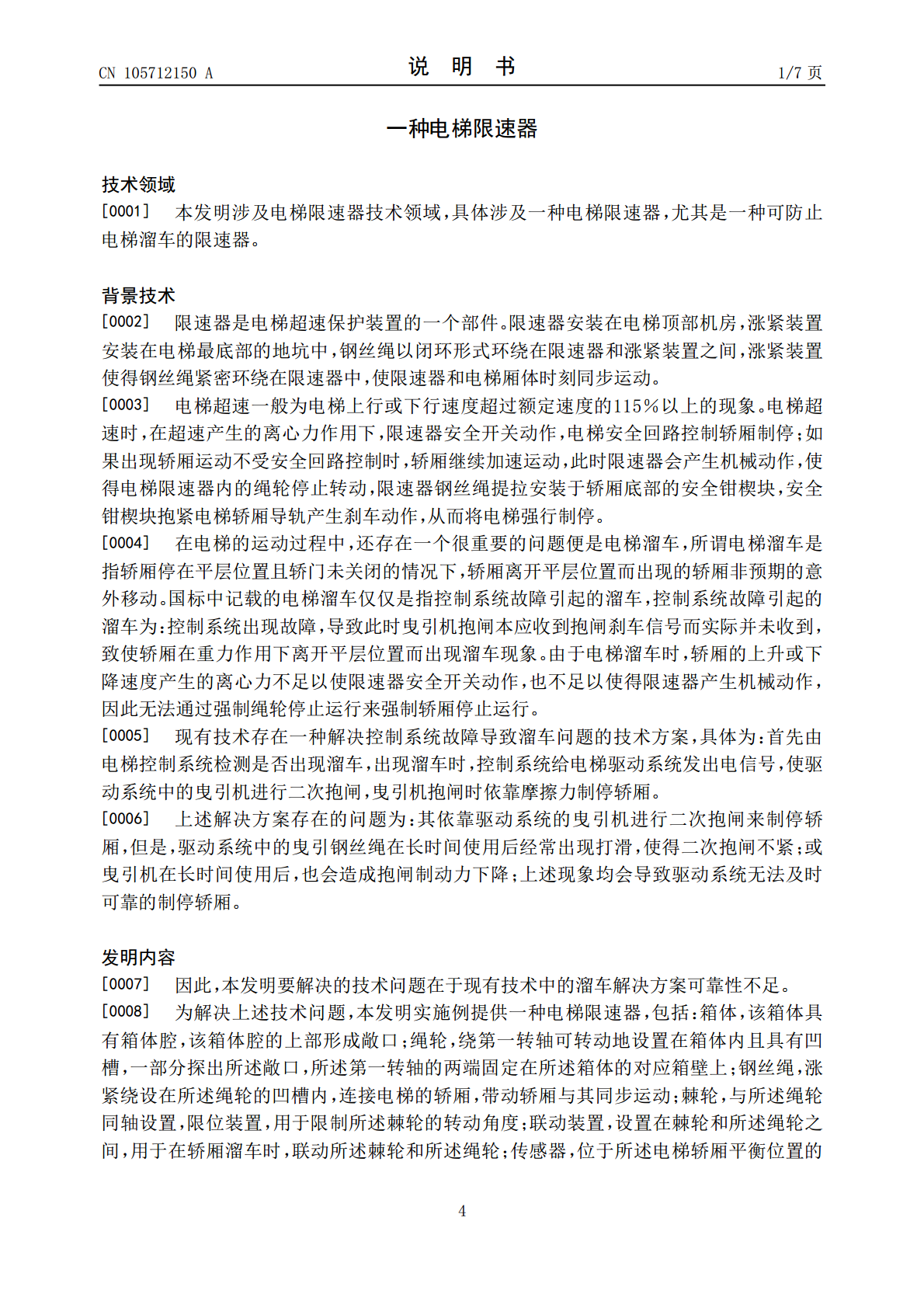

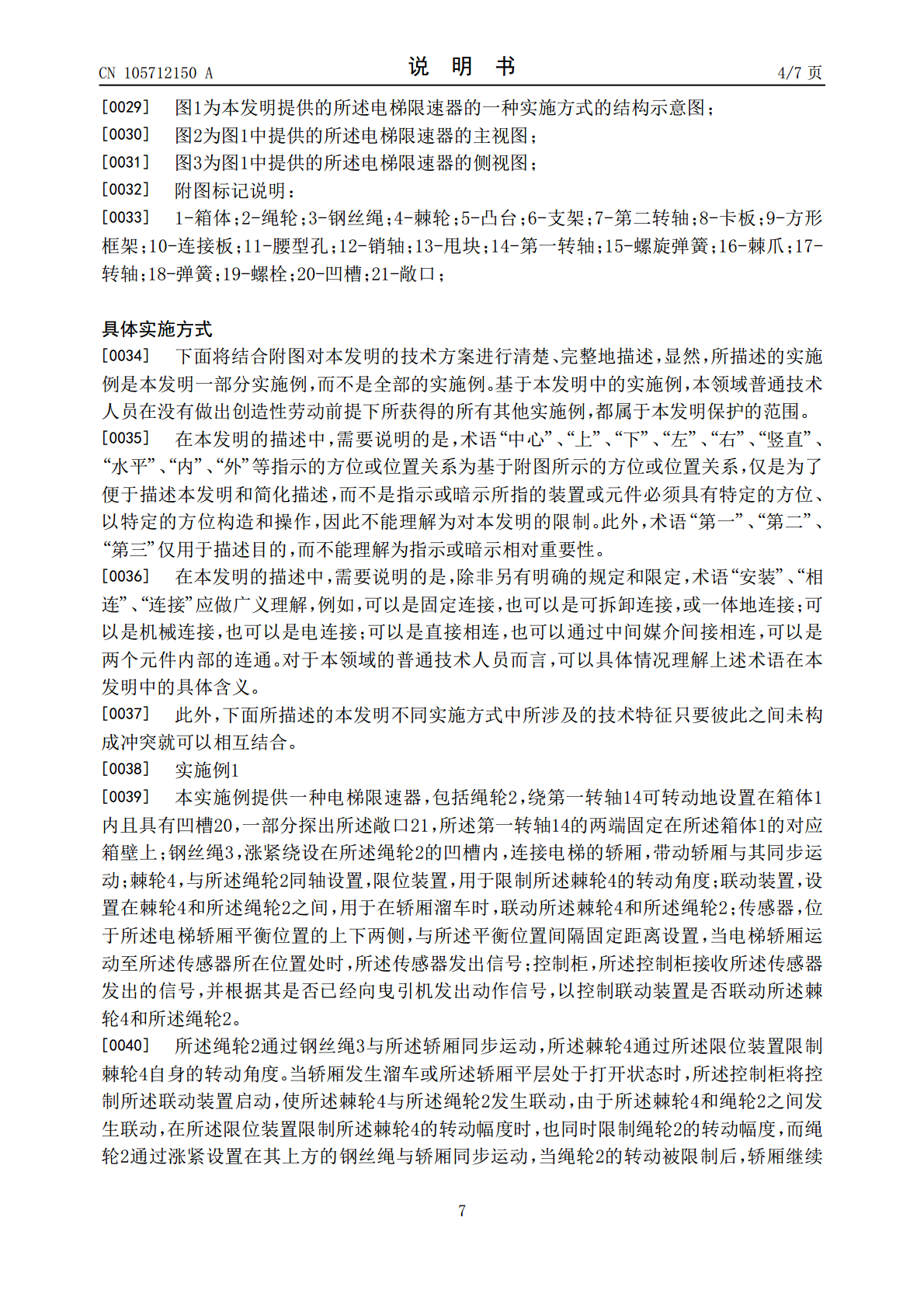

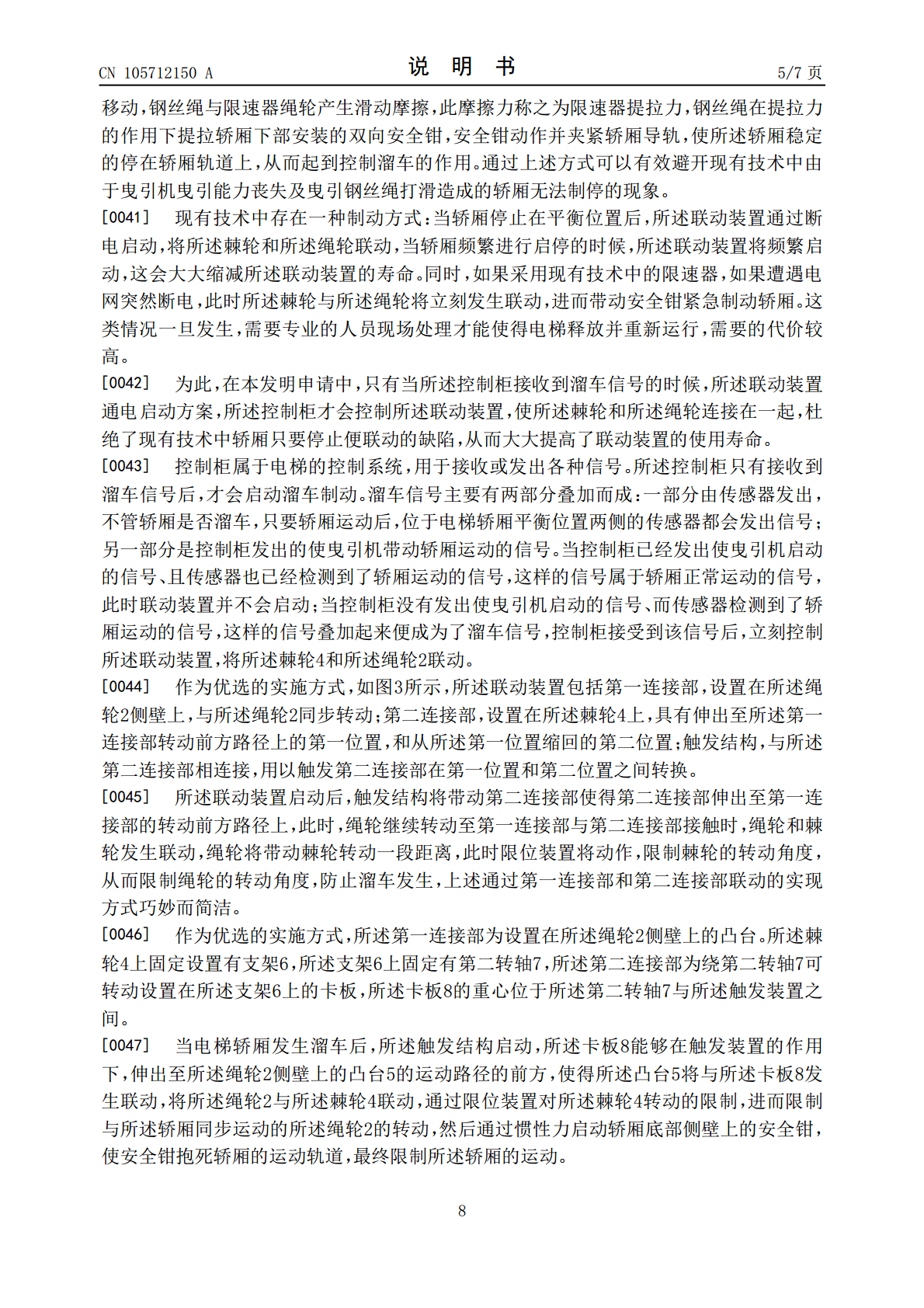

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105712150A(43)申请公布日2016.06.29(21)申请号201610239875.6(22)申请日2016.04.18(71)申请人廊坊市久联机械有限公司地址065600河北省廊坊市永清县燃气工业区紫荆北道廊坊市久联机械有限公司(72)发明人柳树林龙勇(74)专利代理机构北京三聚阳光知识产权代理有限公司11250代理人张杰(51)Int.Cl.B66B5/06(2006.01)B66B5/16(2006.01)权利要求书2页说明书7页附图2页(54)发明名称一种电梯限速器(57)摘要本发明提供一种电梯限速器，溜车发生后，所述限位装置首先限制所述棘轮的转动幅度，此时由于棘轮与绳轮处于联动，所以绳轮的转动也被限制，当绳轮的转动被限制后，限速器钢丝绳提拉安全钳操纵柄，安全钳制动电梯轿厢，轿厢的运动也将被限制，从而起到控制溜车的作用。有效避开现有技术中单纯控制曳引机抱闸(由于曳引机二次抱闸不紧)造成的轿厢无法制停的现象。同时本发明申请只有当所述控制柜接收到溜车信号的时候，所述控制柜才会控制所述联动装置，使所述棘轮和所述绳轮连接在一起，杜绝了现有技术中轿厢只要停止便联动的缺陷，从而大大提高了联动装置的使用寿命。CN105712150ACN105712150A权利要求书1/2页1.一种电梯限速器，其特征在于，包括：箱体(1)，该箱体(1)具有箱体腔，该箱体腔的上部形成敞口(21)；绳轮(2)，绕第一转轴(14)可转动地设置在箱体(1)内且具有凹槽(20)，一部分探出所述敞口(21)，所述第一转轴(14)的两端固定在所述箱体(1)的对应箱壁上；钢丝绳(3)，涨紧绕设在所述绳轮(2)的凹槽(20)内，与电梯轿厢同步运动；棘轮(4)，与所述绳轮(2)同轴设置；限位装置，用于限制所述棘轮(4)的转动角度；联动装置，设置在棘轮(4)和所述绳轮(2)之间，用于联动所述棘轮(4)和所述绳轮(2)；传感器，位于所述电梯轿厢平衡位置的上下两侧，与所述平衡位置间隔固定距离设置，当电梯轿厢运动至所述传感器所在位置处时，所述传感器发出信号；控制柜，所述控制柜接收所述传感器发出的信号，并根据其是否已经向曳引机发出动作信号，以控制联动装置是否联动所述棘轮(4)和所述绳轮(2)。2.根据权利要求1所述的电梯限速器，其特征在于，所述联动装置包括第一连接部，设置在所述绳轮(2)侧壁上，与所述绳轮(2)同步转动；第二连接部，设置在所述棘轮(4)上，具有伸出至所述第一连接部转动前方路径上的第一位置，和从所述第一位置缩回的第二位置；触发结构，与所述第二连接部相连接，用以触发第二连接部在第一位置和第二位置之间转换。3.根据权利要求2所述的电梯限速器，其特征在于，所述第二连接部为铁磁性材质，所述触发结构为电磁铁装置，所述电磁铁装置通电时，所述第二连接部位于所述第一位置；所述电磁铁未通电时，所说第二连接部位于所述第二位置。4.根据权利要求2或3所述的电梯限速器，其特征在于，所述第二连接部为绕第二转轴(7)可转动设置在所述支架(6)上的卡板(8)，所述电梯限速器还包括：支架(6)，固定设置在所述棘轮(4)上；第二转轴(7)，固定设置在所述支架(6)上，其中，所述卡板(8)的重心位于所述第二转轴(7)与所述触发结构之间。5.根据权利要求2所述的电梯限速器，其特征在于，所述第一连接部为设置在所述绳轮(2)侧壁上的凸台(5)。6.根据权利要求5所述的电梯限速器，其特征在于，所述支架(6)包括方形框架(9)以及连接在所述方形框架(9)一侧的连接板(10)，所述第二转轴(7)在水平方向上贯穿所述连接板(10)设置，所述电磁铁装置设置在所述方形框架(9)内。7.根据权利要求1-6中任一项所述的电梯限速器，其特征在于，所述限位装置包括腰形孔(11)，开设在所述棘轮(4)上，所述腰形孔的外圆弧与所述棘轮(4)的外圆弧为同心圆弧；销轴(12)，固定在所述箱体(1)的侧壁与所述腰型孔(11)相对应处，并穿设于所述腰型孔(11)内。8.根据权利要求1-7中任一项所述的电梯限速器，其特征在于，还包括超速联动装置，所述超速联动装置包括两个甩块(13)，沿着绳轮的径向设置在所述绳轮(2)的两侧，由联动拉杆连接在一起；2CN105712150A权利要求书2/2页螺旋弹簧(15)，提供所述甩块(13)朝向所述绳轮(2)芯轴方向的作用力；棘爪(16)，可转动设置在所述棘轮(4)上，位于所述甩块(13)的径向外侧；弹簧(18)，设置在所述棘爪(16)与所述绳轮之间，提供所述棘爪(16)朝向远离所述棘轮(4)方向转动的作用力；所述绳轮(2)超速转动时，所述甩块(13)在离心力作用下联动所述棘爪(16)，所述棘爪(16)扣合在所述棘
