环保无烟排放燃烧系统.pdf

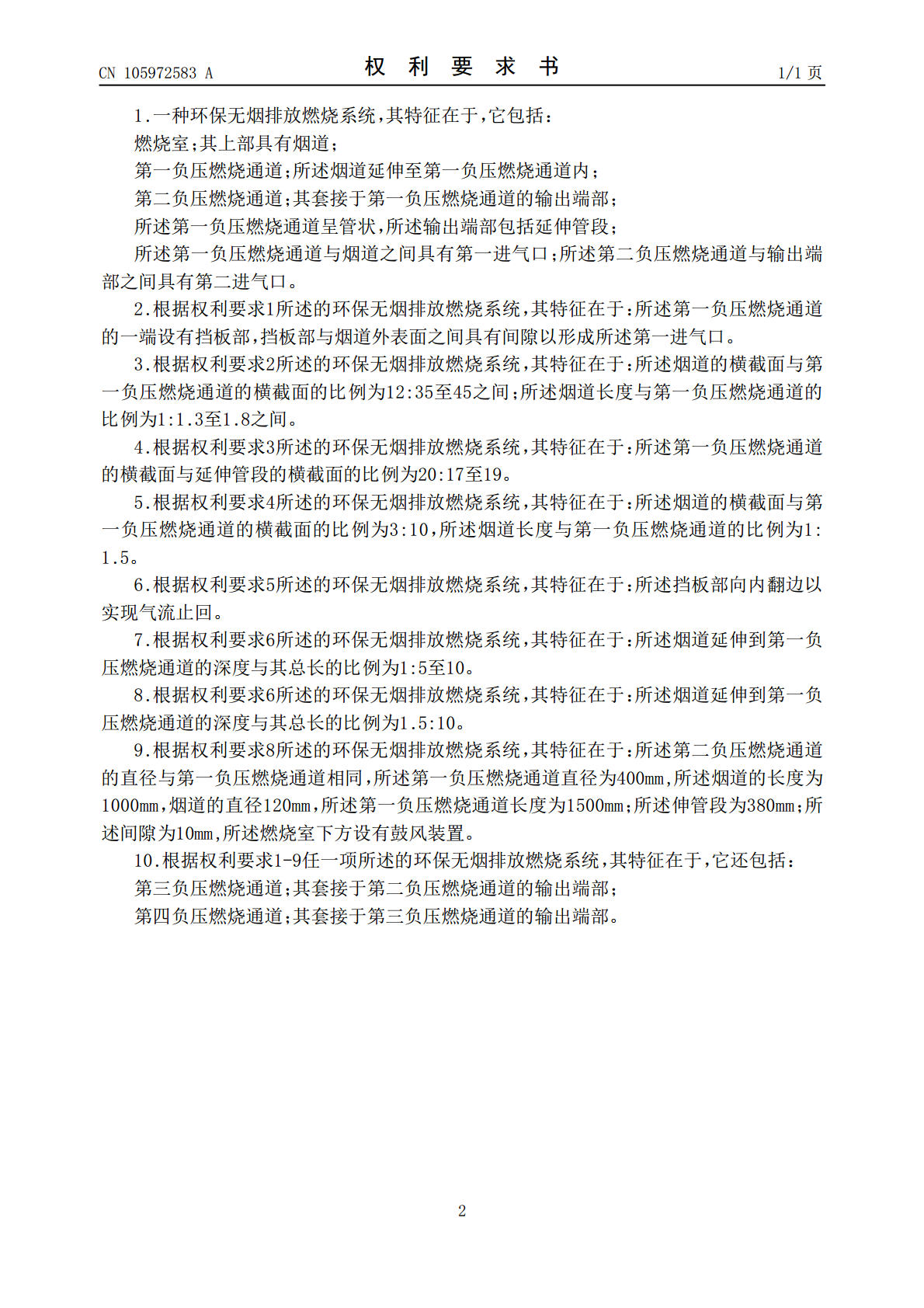

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105972583A(43)申请公布日2016.09.28(21)申请号201610259603.2(22)申请日2016.04.25(71)申请人张勇斌地址510000广东省广州市荔湾区茂林苑3号703房申请人郭智勇(72)发明人李晋蒙张勇斌郭智勇(74)专利代理机构中山市铭洋专利商标事务所(普通合伙)44286代理人邹常友(51)Int.Cl.F23B90/04(2011.01)F23J11/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称环保无烟排放燃烧系统(57)摘要一种环保无烟排放燃烧系统，它包括：燃烧室；其上部具有烟道；第一负压燃烧通道；所述烟道延伸至第一负压燃烧通道内；第二负压燃烧通道；其套接于第一负压燃烧通道的输出端部；所述第一负压燃烧通道呈管状，所述输出端部包括延伸管段；所述第一负压燃烧通道与烟道之间具有第一进气口；所述第二负压燃烧通道与输出端部之间具有第二进气口。其具有结构简单、制造和使用成本低、应用广的特点，而且通过结构和原理组合方式实现排烟过程的自体供氧燃烧，节能、减排；杜绝排烟出现“黑烟”现象。因此，它是技术性、实用性和经济性均优级的产品。CN105972583ACN105972583A权利要求书1/1页1.一种环保无烟排放燃烧系统，其特征在于，它包括：燃烧室；其上部具有烟道；第一负压燃烧通道；所述烟道延伸至第一负压燃烧通道内；第二负压燃烧通道；其套接于第一负压燃烧通道的输出端部；所述第一负压燃烧通道呈管状，所述输出端部包括延伸管段；所述第一负压燃烧通道与烟道之间具有第一进气口；所述第二负压燃烧通道与输出端部之间具有第二进气口。2.根据权利要求1所述的环保无烟排放燃烧系统，其特征在于：所述第一负压燃烧通道的一端设有挡板部，挡板部与烟道外表面之间具有间隙以形成所述第一进气口。3.根据权利要求2所述的环保无烟排放燃烧系统，其特征在于：所述烟道的横截面与第一负压燃烧通道的横截面的比例为12:35至45之间；所述烟道长度与第一负压燃烧通道的比例为1:1.3至1.8之间。4.根据权利要求3所述的环保无烟排放燃烧系统，其特征在于：所述第一负压燃烧通道的横截面与延伸管段的横截面的比例为20:17至19。5.根据权利要求4所述的环保无烟排放燃烧系统，其特征在于：所述烟道的横截面与第一负压燃烧通道的横截面的比例为3:10，所述烟道长度与第一负压燃烧通道的比例为1:1.5。6.根据权利要求5所述的环保无烟排放燃烧系统，其特征在于：所述挡板部向内翻边以实现气流止回。7.根据权利要求6所述的环保无烟排放燃烧系统，其特征在于：所述烟道延伸到第一负压燃烧通道的深度与其总长的比例为1:5至10。8.根据权利要求6所述的环保无烟排放燃烧系统，其特征在于：所述烟道延伸到第一负压燃烧通道的深度与其总长的比例为1.5:10。9.根据权利要求8所述的环保无烟排放燃烧系统，其特征在于：所述第二负压燃烧通道的直径与第一负压燃烧通道相同，所述第一负压燃烧通道直径为400mm,所述烟道的长度为1000mm，烟道的直径120mm，所述第一负压燃烧通道长度为1500mm；所述伸管段为380mm；所述间隙为10mm,所述燃烧室下方设有鼓风装置。10.根据权利要求1-9任一项所述的环保无烟排放燃烧系统，其特征在于，它还包括：第三负压燃烧通道；其套接于第二负压燃烧通道的输出端部；第四负压燃烧通道；其套接于第三负压燃烧通道的输出端部。2CN105972583A说明书1/4页环保无烟排放燃烧系统[0001]【技术领域】本发明涉及一种环保无烟排放燃烧系统。[0002]【背景技术】燃烧炉是一种生产线提供高温的设备，能过对炉内的燃烧物进行燃烧对零件、工件或其他加工物进行加温，现有的燃烧炉的排烟是封闭的，由于燃烧炉内燃烧供氧和燃烧时间的关系，必定会剩余燃烧料（油、煤、干植物）无法燃烧充分，排烟时混合着高温的烟气一起混合反应排出，由于封闭的排烟道无法进行再次供氧，通常使排烟道排出剩余燃烧料与气混合后无氧焖烧物，俗称“黑烟”，燃烧会生成二氧化碳和水，氧气不足，部分的C、H化合物不能完全燃烧，因此会生成部分的小颗粒碳氢化合物，对环境空气污染较大，特别是有限的车间环境内，通常会在排烟管尾部安装过滤装置，但经常需要更换，使用成本高。[0003]为了克服上述的问题，我们研制了一种环保无烟排放燃烧系统。[0004]【发明内容】本发明的目的所要解决的技术问题是要提供一种环保无烟排放燃烧系统，其具有结构简单、制造和使用成本低、应用广的特点，而且通过结构和原理组合方式实现排烟过程的自体供氧燃烧，节能、减排；杜绝出现“黑烟”现象。因此，它是技术性、实用性和经济性均优级的产品。为了实现上述目的，
