免拆除保温可更换电伴热装置及其使用方法.pdf

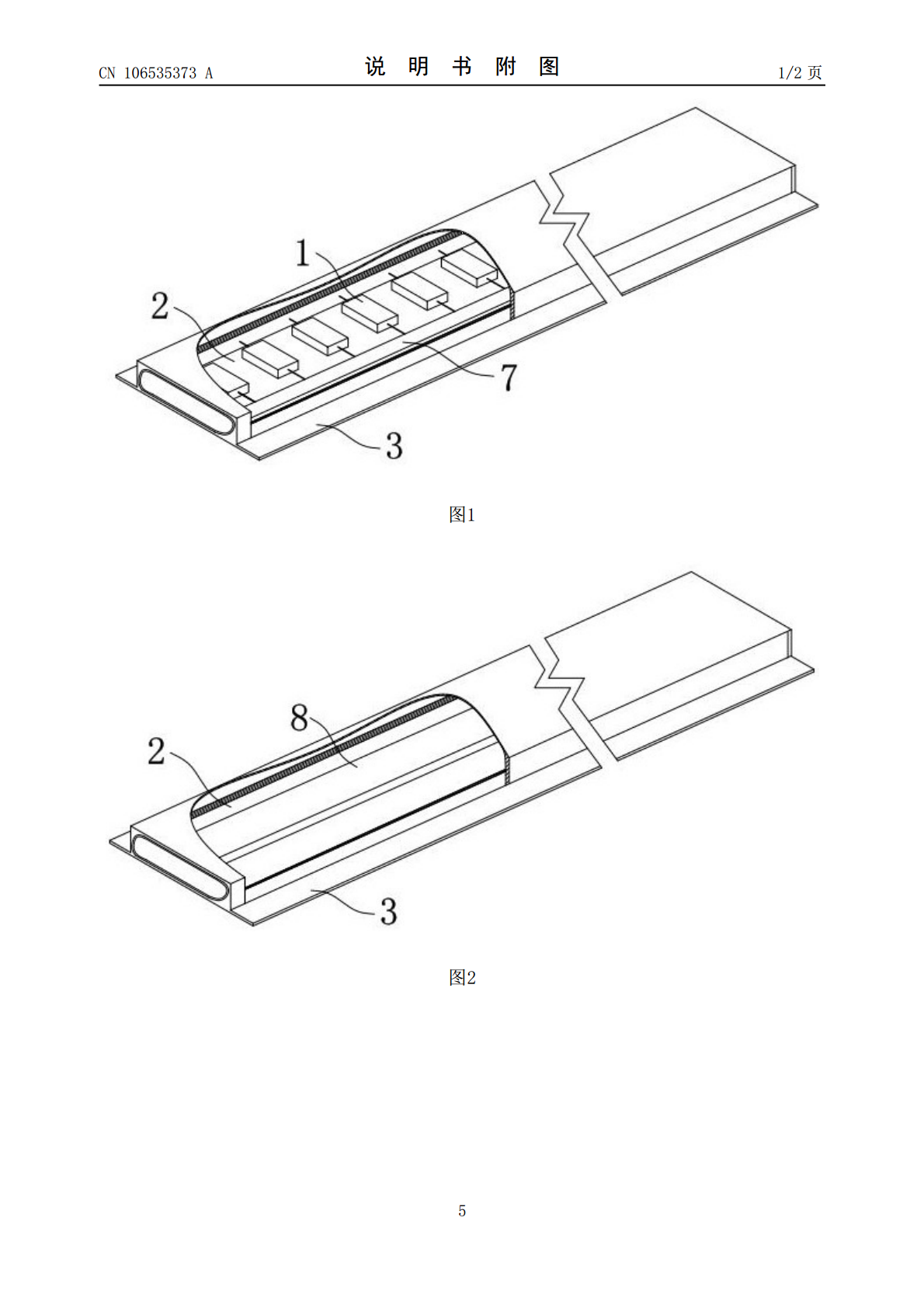

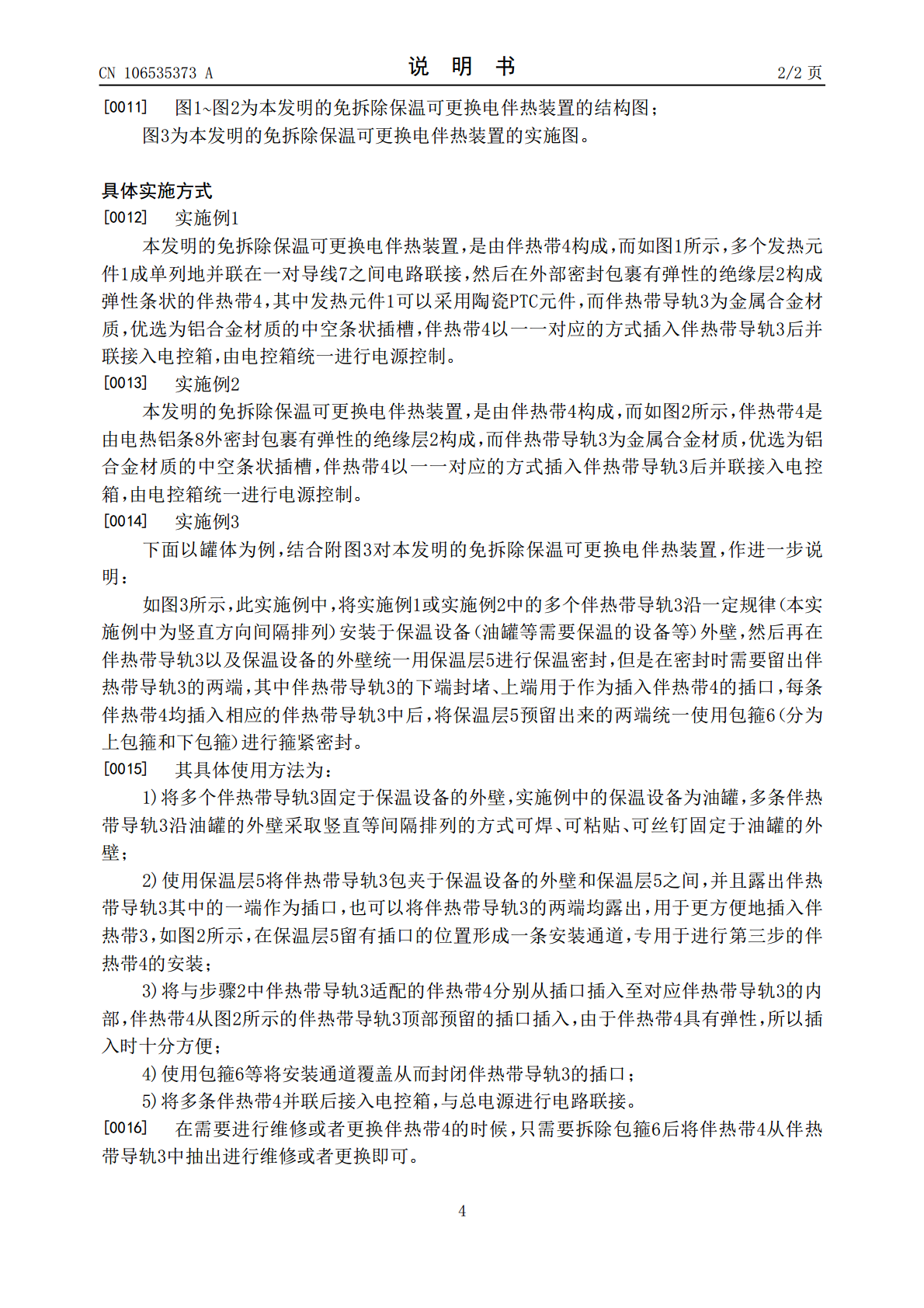

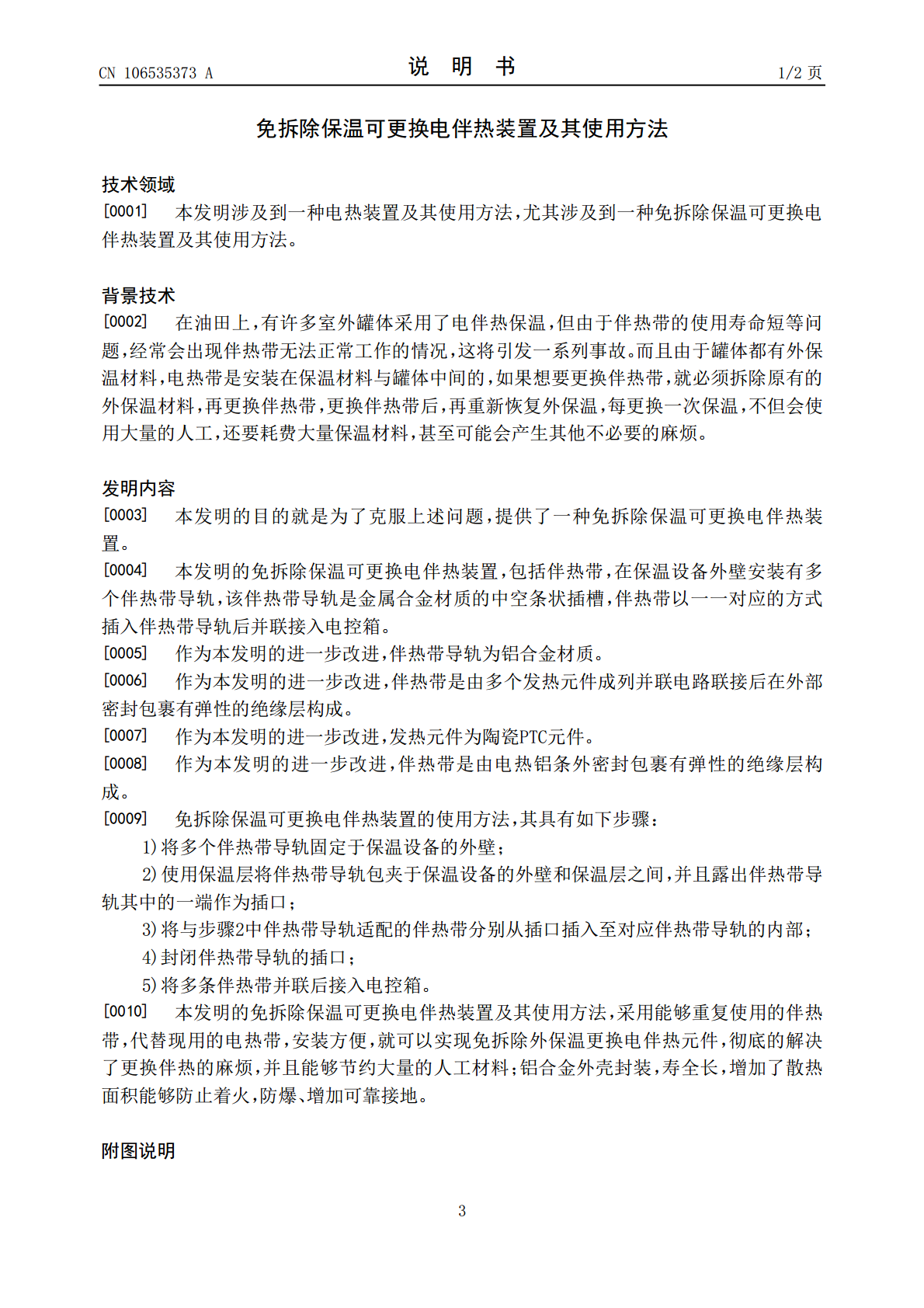

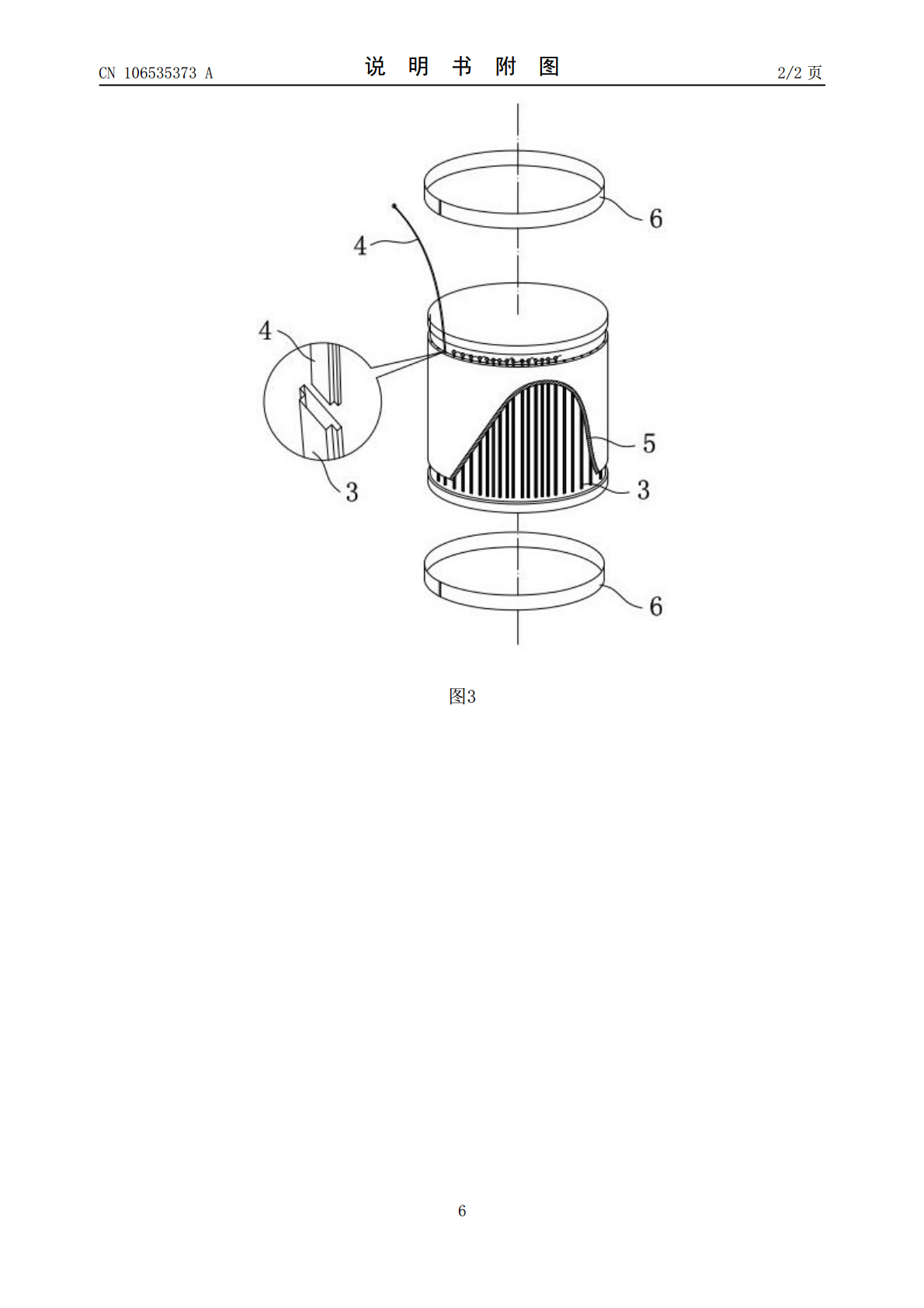

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106535373A(43)申请公布日2017.03.22(21)申请号201611167240.6(22)申请日2016.12.16(71)申请人杜文晶地址163316黑龙江省大庆市高新区火炬新街40号新兴产业孵化器4号楼A座808室(72)发明人杜文晶(74)专利代理机构大庆市远东专利商标事务所23202代理人周英华(51)Int.Cl.H05B3/36(2006.01)H05B3/06(2006.01)权利要求书1页说明书2页附图2页(54)发明名称免拆除保温可更换电伴热装置及其使用方法(57)摘要本发明的免拆除保温可更换电伴热装置及其使用方法涉及到一种电热装置及其使用方法，包括伴热带，在保温设备外壁安装有多个伴热带导轨，该伴热带导轨是金属合金材质的中空条状插槽，伴热带以一一对应的方式插入伴热带导轨后并联接入电控箱。伴热带导轨为铝合金材质。本发明的免拆除保温可更换电伴热装置及其使用方法，采用能够重复使用的伴热带，代替现用的电热带，安装方便，就可以实现免拆除外保温更换电伴热元件，彻底的解决了更换伴热的麻烦，并且能够节约大量的人工材料；铝合金外壳封装，寿全长，增加了散热面积能够防止着火，防爆、增加可靠接地。CN106535373ACN106535373A权利要求书1/1页1.免拆除保温可更换电伴热装置，包括伴热带（4），其特征是在保温设备外壁安装有多个伴热带导轨（3），该伴热带导轨（3）是金属合金材质的中空条状插槽，伴热带（4）以一一对应的方式插入伴热带导轨（3）后并联接入电控箱。2.根据权利要求1所述的免拆除保温可更换电伴热装置，其特征在于伴热带导轨（3）为铝合金材质。3.根据权利要求1所述的免拆除保温可更换电伴热装置，其特征在于伴热带（4）是由多个发热元件（1）成列并联电路联接后在外部密封包裹有弹性的绝缘层（2）构成。4.根据权利要求3所述的免拆除保温可更换电伴热装置，其特征在于发热元件（1）为陶瓷PTC元件。5.根据权利要求1所述的免拆除保温可更换电伴热装置，其特征在于伴热带（4）是由电热铝条（8）外密封包裹有弹性的绝缘层（2）构成。6.免拆除保温可更换电伴热装置的使用方法，其特征在于具有如下步骤：1）将多个伴热带导轨（3）固定于保温设备的外壁；2）使用保温层（5）将伴热带导轨（3）包夹于保温设备的外壁和保温层（5）之间，并且露出伴热带导轨（3）其中的一端作为插口；3）将与步骤2中伴热带导轨（3）适配的伴热带（4）分别从插口插入至对应伴热带导轨（3）的内部；4）封闭伴热带导轨（3）的插口；5）将多条伴热带（4）并联后接入电控箱。2CN106535373A说明书1/2页免拆除保温可更换电伴热装置及其使用方法技术领域[0001]本发明涉及到一种电热装置及其使用方法，尤其涉及到一种免拆除保温可更换电伴热装置及其使用方法。背景技术[0002]在油田上，有许多室外罐体采用了电伴热保温，但由于伴热带的使用寿命短等问题，经常会出现伴热带无法正常工作的情况，这将引发一系列事故。而且由于罐体都有外保温材料，电热带是安装在保温材料与罐体中间的，如果想要更换伴热带，就必须拆除原有的外保温材料，再更换伴热带，更换伴热带后，再重新恢复外保温，每更换一次保温，不但会使用大量的人工，还要耗费大量保温材料，甚至可能会产生其他不必要的麻烦。发明内容[0003]本发明的目的就是为了克服上述问题，提供了一种免拆除保温可更换电伴热装置。[0004]本发明的免拆除保温可更换电伴热装置，包括伴热带，在保温设备外壁安装有多个伴热带导轨，该伴热带导轨是金属合金材质的中空条状插槽，伴热带以一一对应的方式插入伴热带导轨后并联接入电控箱。[0005]作为本发明的进一步改进，伴热带导轨为铝合金材质。[0006]作为本发明的进一步改进，伴热带是由多个发热元件成列并联电路联接后在外部密封包裹有弹性的绝缘层构成。[0007]作为本发明的进一步改进，发热元件为陶瓷PTC元件。[0008]作为本发明的进一步改进，伴热带是由电热铝条外密封包裹有弹性的绝缘层构成。[0009]免拆除保温可更换电伴热装置的使用方法，其具有如下步骤：1)将多个伴热带导轨固定于保温设备的外壁；2)使用保温层将伴热带导轨包夹于保温设备的外壁和保温层之间，并且露出伴热带导轨其中的一端作为插口；3)将与步骤2中伴热带导轨适配的伴热带分别从插口插入至对应伴热带导轨的内部；4)封闭伴热带导轨的插口；5)将多条伴热带并联后接入电控箱。[0010]本发明的免拆除保温可更换电伴热装置及其使用方法，采用能够重复使用的伴热带，代替现用的电热带，安装方便，就可以实现免拆除外保温更换电伴热元件，彻底的解决了更换伴热的麻烦，并且能够节约大量的人工材料；铝合金外
