一种远程自动续卡的自助发卡机.pdf

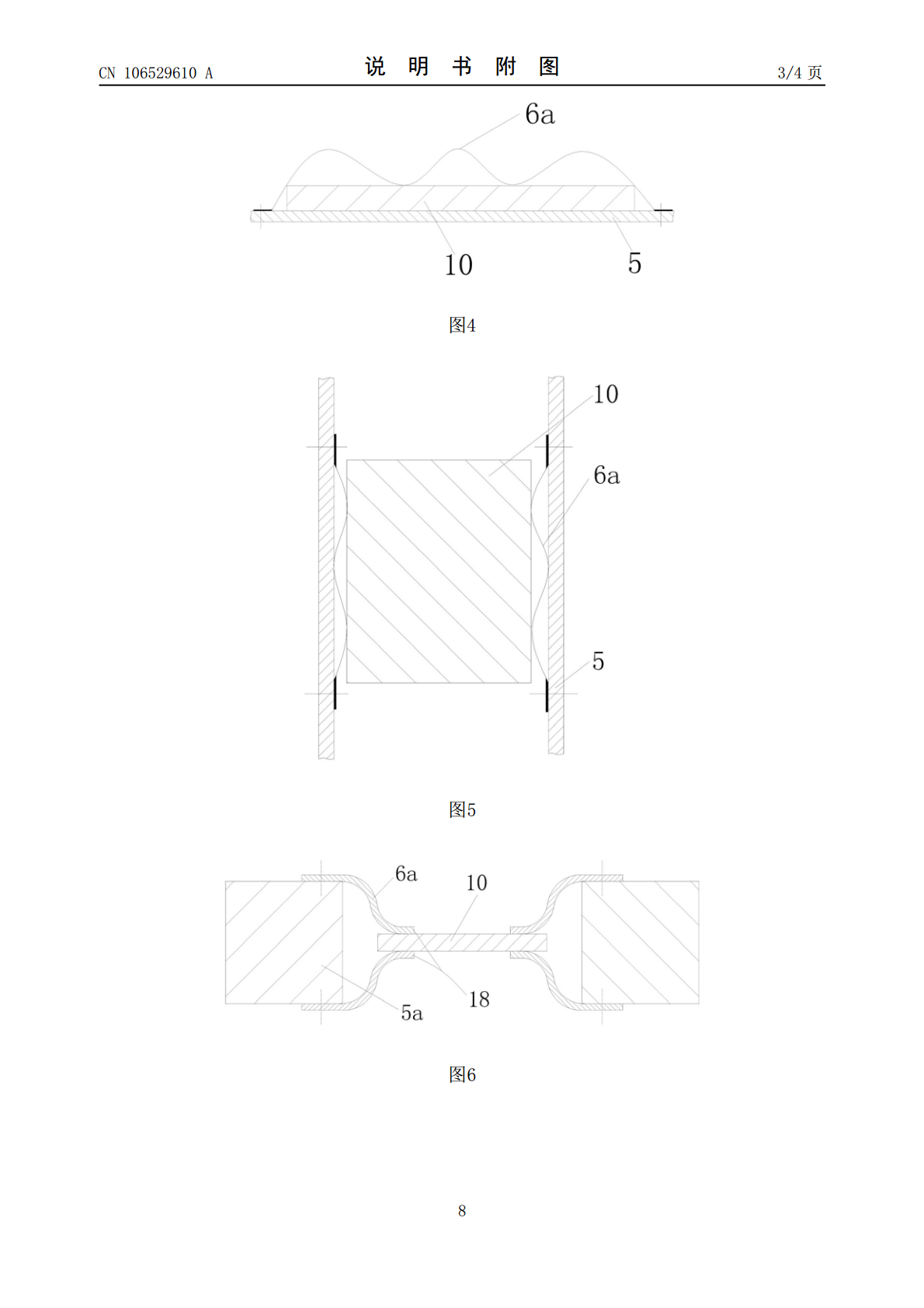

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106529610A(43)申请公布日2017.03.22(21)申请号201610952032.0(22)申请日2016.10.27(71)申请人广州市西埃斯智能系统科技有限公司地址510540广东省广州市白云区广州民营科技园广州863产业化促进中心大楼603室(72)发明人温丽斯曾蕴仪(74)专利代理机构广州致信伟盛知识产权代理有限公司44253代理人李东来(51)Int.Cl.G06K13/08(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种远程自动续卡的自助发卡机(57)摘要本发明公开了一种远程自动续卡的自助发卡机，包括自助发卡机的储卡筒，由电机驱动的循环输送带始端处于收费亭内，末端处于自助发卡机的储卡筒一侧，输送带上相间隔的连接多个计费卡的持卡单元，在输送带末端设有使计费卡脱离持卡单元的出卡机构。该装置主要应用于高速公路或停车场，可实现计费卡在收费系统中的自动流转，省却人工收集、整理、清点以及将计费卡再装入储卡筒的中间环节，节省人工成本及作业时间，又可避免人工流转环节的人为失误，杜绝了人工流转环节中可能的作弊行为。CN106529610ACN106529610A权利要求书1/1页1.一种远程自动续卡的自助发卡机，包括自助发卡机（1）的储卡筒（3），其特征在于：由电机驱动的循环输送带（5）始端处于收费亭（2）内，末端处于自助发卡机的储卡筒一侧，输送带上相间隔的连接多个计费卡的持卡单元（6），在输送带末端设有使计费卡脱离持卡单元的的出卡机构（9）。2.根据权利要求1所述的一种远程自动续卡的自助发卡机，其特征在于：所述持卡单元（6）是弹性片（6a）的端部与输送带（5）固接，弹性片的伸出部贴近输送带表面，在输送带与弹性片之间形成可插入计费卡的缝隙。3.根据权利要求1所述的一种远程自动续卡的自助发卡机，其特征在于：所述持卡单元（6）是在输送带（5）两侧分别设置向内侧施力的弹性片（6a），形成可插入计费卡的空隙。4.根据权利要求1所述的一种远程自动续卡的自助发卡机，其特征在于：所述输送带由两边条（5a）组成，持卡单元（6）是两边条上分别固定两个弹性片（6a），弹性片在两边条上分别构成可从两侧夹持计费卡的夹钳（18）。5.根据权利要求1所述的一种远程自动续卡的自助发卡机，其特征在于：持卡单元（6）是储盒（6b），储盒的一端或两端铰接挡板（13），铰接处装有复位弹性件（15），挡板向外延伸出延长杆（16）；所述出卡机构是设置在输送带末端的可阻挡延长杆的阻挡件（14）。6.根据权利要求2-4中任一项所述的一种远程自动续卡的自助发卡机，其特征在于：所述出卡机构是设置在输送带（5）末端一侧的可往复直线运动的推杆（9a）。7.根据权利要求2-4中任一项所述的一种远程自动续卡的自助发卡机，其特征在于：所述出卡机构是设置在输送带（5）末端与储卡筒（3）之间的可往复直线运动的拉钩（17）。8.根据权利要求1所述的一种远程自动续卡的自助发卡机，其特征在于：所述持卡单元（6）的出卡位置高于储卡筒（3）的入口（12），在持卡单元的出卡处和储卡筒的入口之间装有倾斜的卡片滑轨（7）。9.根据权利要求1所述的一种远程自动续卡的自助发卡机，其特征在于：所述输送带始端正对着持卡单元的位置设置有读写器（8）。2CN106529610A说明书1/3页一种远程自动续卡的自助发卡机技术领域[0001]本发明涉及高速公路或停车场的远程自动续卡的自助发卡机。背景技术[0002]各高速公路的收费站均设有若干进站通道和出站通道，大多数收费站的进站通道处都设置有无人值守的计费卡自助发卡机，过往的司机只需按取卡键即可得到上路的计费卡；在出站通道侧设置有人工值守的收费亭，收回出高速公路的计费卡。各收费员回收的计费卡需有专门人员负责收集整理，再运送到管理中心集中清点并装入流转用的储卡筒内，又再将装满计费卡的储卡筒分别送至各进站通道旁的自助发卡机内替换清空的储卡筒。在计费卡的流转过程中，计费卡的输送通道必须有一个人工操作的环节，人工介入计费卡的流转环节，费时费力，且在人工流转环节中极易出错，甚至给计费卡流转过程中作弊留有漏洞。发明内容[0003]本发明旨在给出一种远程自动续卡的自助发卡机，以使在出站通道一侧的收费亭中的收费员直接将回收的计费卡自动输送到无人值守的自助发卡机的储卡筒内。[0004]本发明所述的一种远程自动续卡的自助发卡机，包括自助发卡机的储卡筒，由电机驱动的循环输送带始端处于收费亭内，末端处于自助发卡机的储卡筒一侧，输送带上相间隔的连接多个计费卡的持卡单元，在输送带末端设有使计费卡脱离持卡单元的的出卡机构。[0005]本发明所述的远程自动续卡的自助发卡机，利用输送带将收费亭与
