一种遥控电动蚊帐.pdf

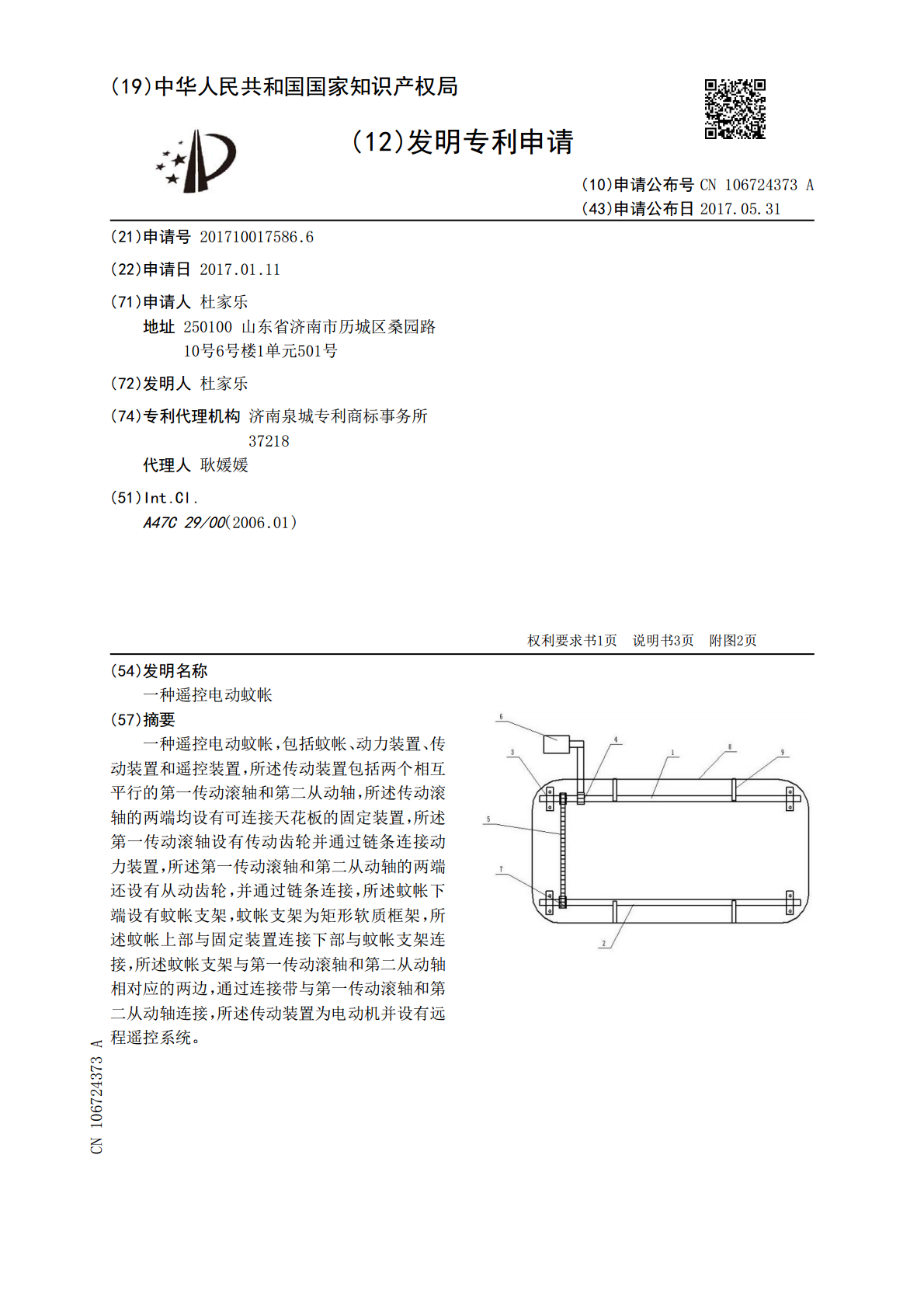

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106724373A(43)申请公布日2017.05.31(21)申请号201710017586.6(22)申请日2017.01.11(71)申请人杜家乐地址250100山东省济南市历城区桑园路10号6号楼1单元501号(72)发明人杜家乐(74)专利代理机构济南泉城专利商标事务所37218代理人耿媛媛(51)Int.Cl.A47C29/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种遥控电动蚊帐(57)摘要一种遥控电动蚊帐，包括蚊帐、动力装置、传动装置和遥控装置，所述传动装置包括两个相互平行的第一传动滚轴和第二从动轴，所述传动滚轴的两端均设有可连接天花板的固定装置，所述第一传动滚轴设有传动齿轮并通过链条连接动力装置，所述第一传动滚轴和第二从动轴的两端还设有从动齿轮，并通过链条连接，所述蚊帐下端设有蚊帐支架，蚊帐支架为矩形软质框架，所述蚊帐上部与固定装置连接下部与蚊帐支架连接，所述蚊帐支架与第一传动滚轴和第二从动轴相对应的两边，通过连接带与第一传动滚轴和第二从动轴连接，所述传动装置为电动机并设有远程遥控系统。CN106724373ACN106724373A权利要求书1/1页1.一种遥控电动蚊帐，包括蚊帐、动力装置、传动装置和遥控装置，所述传动装置包括两个相互平行的第一传动滚轴和第二从动轴，所述传动滚轴的两端均设有可连接天花板的固定装置，所述第一传动滚轴设有传动齿轮并通过链条连接动力装置，所述第一传动滚轴和第二从动轴的两端还设有从动齿轮，并通过链条连接，所述蚊帐下端设有蚊帐支架，蚊帐支架为矩形软质框架，所述蚊帐上部与固定装置连接下部与蚊帐支架连接，所述蚊帐支架与第一传动滚轴和第二从动轴相对应的两边，通过连接带与第一传动滚轴和第二从动轴连接，所述传动装置为电动机并设有远程遥控系统。2.根据权利要求1所述一种遥控电动蚊帐，其特征在于，所述传动装置包括一根固定杆，所述固定杆的横切面为“L”形，所述固定杆的一边与天花板固定，另一边铰接两个可转动的机械臂，所述机械臂包括第一机械臂和第二机械臂，所述第一机械臂的长度大于第二机械臂的长度，所述第一机械壁和第二机械臂的长度小于蚊帐的长度，所述第一机械臂和第二机械臂均包括可伸缩的机械杆，所述机械杆的端头沿蚊帐宽度方向设有向前或向后方向设有延伸的挡杆，所述挡杆的长度大于蚊帐的宽度。3.根据权利要求1或2任一所述一种遥控电动蚊帐，其特征在于，所述蚊帐的下部设有保护层，所述保护层包括两层帐纱，所述两层帐纱之间设有多个使两层纱帐隔开的海绵，所述海绵为条状并竖直固定在两层帐纱之间。2CN106724373A说明书1/3页一种遥控电动蚊帐技术领域[0001]本发明涉及一种遥控电动蚊帐。背景技术[0002]现有的蚊帐结构多种多样，外形也越来越美观，但是蚊帐的收纳和安装相当麻烦，操作比较繁琐，平时亦会遮挡住视线，另外，大部分都是传统的采用人手拉拽的方式，不能满足人们的需求，使用效果也不够理想。在科技发展，各种产品自动化程度越来越高的时代，蚊帐也应该往自动化、更舒适、更方便的方向发展。发明内容[0003]为了解决上述问题本发明提供一种结构简单，使用方便的电动遥控蚊帐。[0004]本发明的技术方案为：一种遥控电动蚊帐，包括蚊帐、动力装置、传动装置和遥控装置，所述传动装置包括两个相互平行的第一传动滚轴和第二从动轴，所述传动滚轴的两端均设有可连接天花板的固定装置，所述第一传动滚轴设有传动齿轮并通过链条连接动力装置，所述第一传动滚轴和第二从动轴的两端还设有从动齿轮，并通过链条连接，所述蚊帐下端设有蚊帐支架，蚊帐支架为矩形软质框架，所述蚊帐上部与固定装置连接下部与蚊帐支架连接，所述蚊帐支架与第一传动滚轴和第二从动轴相对应的两边，通过连接带与第一传动滚轴和第二从动轴连接；所述传动装置为电动机并设有远程遥控系统。[0005]进一步的，所述传动装置包括一根固定杆，所述固定杆的横切面为“L”形，所述固定杆的一边与天花板固定，另一边铰接两个可转动的机械臂，所述机械臂包括第一机械臂和第二机械臂，所述第一机械臂的长度大于第二机械臂的长度，所述第一机械壁和第二机械臂的长度小于蚊帐的长度，所述第一机械臂和第二机械臂均包括可伸缩的机械杆，所述机械杆的端头沿蚊帐宽度方向设有向前或向后方向设有延伸的挡杆，所述挡杆的长度大于蚊帐的宽度。[0006]进一步的，所述蚊帐的下部设有保护层，所述保护层包括两层帐纱，所述两层帐纱之间设有多个使两层纱帐隔开的海绵，所述海绵为条状并竖直固定在两层帐纱之间。[0007]本发明的有益效果为：固定于天花板上，不占用过多的室内空间，同时可远程遥控结构较为简单，便于制造；开关门电机安装在蚊帐外侧，更为的安全实用；开关门电机
