胗油分离机及禽胗脱油系统.pdf

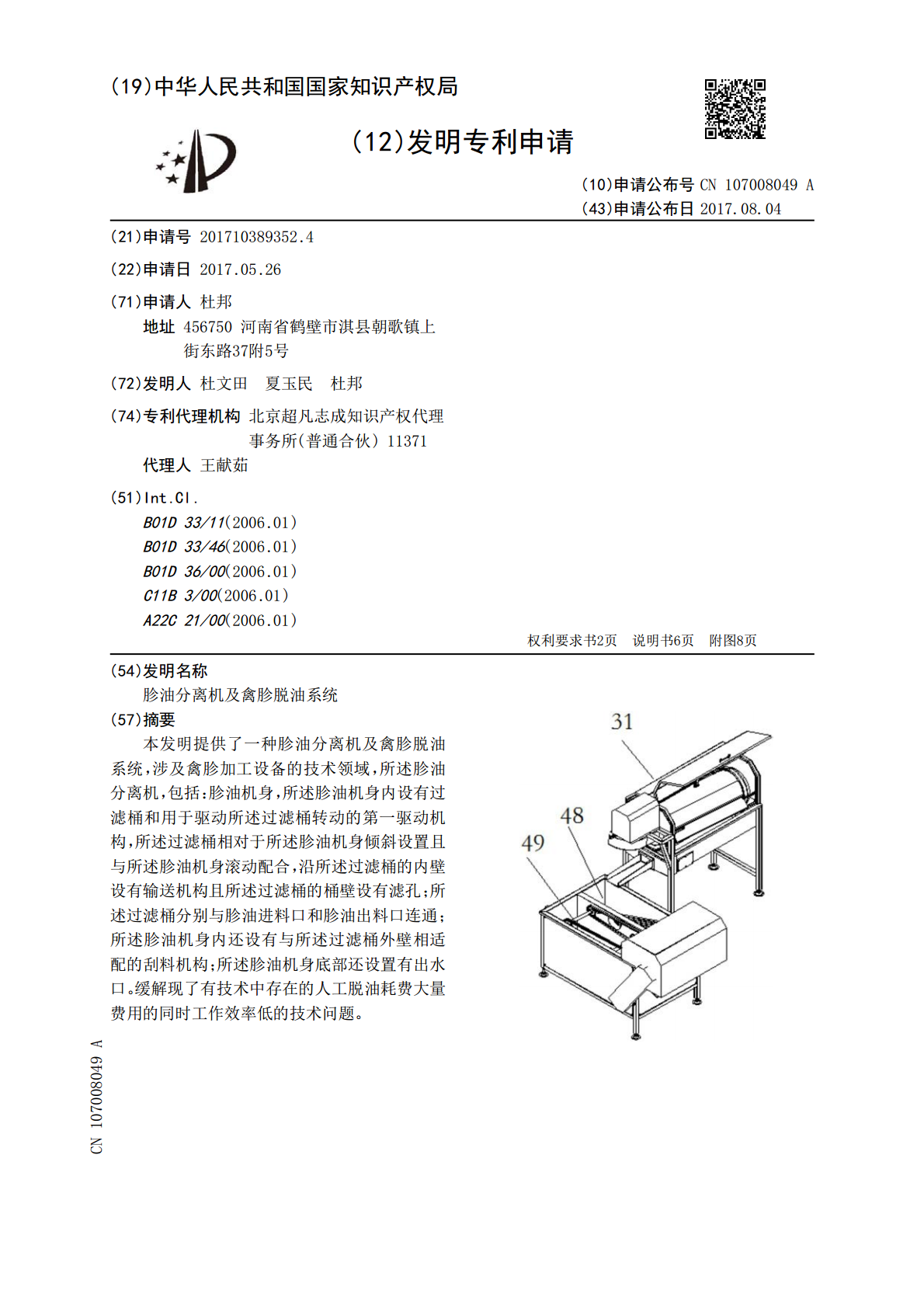

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107008049A(43)申请公布日2017.08.04(21)申请号201710389352.4(22)申请日2017.05.26(71)申请人杜邦地址456750河南省鹤壁市淇县朝歌镇上街东路37附5号(72)发明人杜文田夏玉民杜邦(74)专利代理机构北京超凡志成知识产权代理事务所(普通合伙)11371代理人王献茹(51)Int.Cl.B01D33/11(2006.01)B01D33/46(2006.01)B01D36/00(2006.01)C11B3/00(2006.01)A22C21/00(2006.01)权利要求书2页说明书6页附图8页(54)发明名称胗油分离机及禽胗脱油系统(57)摘要本发明提供了一种胗油分离机及禽胗脱油系统，涉及禽胗加工设备的技术领域，所述胗油分离机，包括：胗油机身，所述胗油机身内设有过滤桶和用于驱动所述过滤桶转动的第一驱动机构，所述过滤桶相对于所述胗油机身倾斜设置且与所述胗油机身滚动配合，沿所述过滤桶的内壁设有输送机构且所述过滤桶的桶壁设有滤孔；所述过滤桶分别与胗油进料口和胗油出料口连通；所述胗油机身内还设有与所述过滤桶外壁相适配的刮料机构；所述胗油机身底部还设置有出水口。缓解现了有技术中存在的人工脱油耗费大量费用的同时工作效率低的技术问题。CN107008049ACN107008049A权利要求书1/2页1.一种胗油分离机，其特征在于，包括：胗油机身，所述胗油机身内设有过滤桶和用于驱动所述过滤桶转动的第一驱动机构，所述过滤桶相对于所述胗油机身倾斜设置且与所述胗油机身滚动配合，沿所述过滤桶的内壁设有输送机构且所述过滤桶的桶壁设有滤孔；所述过滤桶分别与胗油进料口和胗油出料口连通；所述胗油机身内还设有与所述过滤桶外壁相适配的刮料机构；所述胗油机身底部还设置有出水口。2.根据权利要求1所述的胗油分离机，其特征在于，所述胗油机身上设有第一滚轮和第二滚轮；所述过滤桶的一端设有传动齿，所述传动齿与所述第一驱动机构配合，所述传动齿处设有第一箍筋，所述传动齿和所述第一箍筋与所述第一滚轮配合；所述过滤桶的远离所述传动齿的一端设有第二箍筋和钢棒，所述第二箍筋设置在两个所述钢棒之间，且所述第二箍筋和所述钢棒与所述第二滚轮配合。3.根据权利要求1所述的胗油分离机，其特征在于，所述胗油机身包括顶板、第一外罩和第二外罩；所述顶板固定设置在所述胗油机身上，所述第二外罩与所述顶板活动连接。4.根据权利要求3所述的胗油分离机，其特征在于，所述第二外罩上设有第一转向块，所述顶板上设有第二转向块；所述第一转向块与撑杆的一端铰接，所述第二转向块与拉杆的一端铰接；所述撑杆远离所述第一转向块的一端和所述拉杆远离所述第二转向块的一端通过可活动的套连接。5.根据权利要求1所述的胗油分离机，其特征在于，所述刮料机构包括第一刮板，所述第一刮板上设有定位棒，所述定位棒与压缩弹簧的一端连接，所述压缩弹簧的另一端与第一刮板螺栓连接，所述第一刮板螺栓与固定管连接，所述固定管设置在所述胗油机身上；所述第一刮板上设有限位管，所述限位管内设有销，所述销与设置在所述胗油机身上的限位槽配合。6.一种禽胗脱油系统，其特征在于，包括胗油、嗉食分离机及权利要求1－5任一项所述的胗油分离机；所述胗油、嗉食分离机包括嗉食支架和嗉食机身，所述嗉食机身通过隔离板分为嗉食分离池和油水分离池，所述隔离板上设有连通所述嗉食分离池和所述油水分离池的通道，所述胗油分离机的出水口设置在所述嗉食分离池的上方。7.根据权利要求6所述的禽胗脱油系统，其特征在于，所述嗉食分离池底板的上端与嗉食出料口连接，所述嗉食分离池底部设有排污管，所述嗉食分离池内设有用于将嗉食分离出来的嗉食分离组件。8.根据权利要求7所述的禽胗脱油系统，其特征在于，所述嗉食分离组件包括：为主动轴提供动力的第二驱动机构和倾斜设置在所述嗉食分离池内的嗉食冲孔板，所述嗉食冲孔板下部设有嗉食链条，所述嗉食链条与所述嗉食冲孔板平行设置，所述嗉食链条的一端与主动轴连接，另一端与第一被动轴连接，所述嗉食链条上设有第二刮板，所述嗉食分离池的底板与所述嗉食冲孔板平行设置。9.根据权利要求6所述的禽胗脱油系统，其特征在于，所述油水分离池的上端设有油水2CN107008049A权利要求书2/2页出料口，所述油水分离池的底部设有排水管，所述排水管预留有溢流管，所述油水分离池内设有用于将油水进行分离的油水分离组件。10.根据权利要求9所述的禽胗脱油系统，其特征在于，所述油水分离组件包括与所述主动轴连接的油水链条，所述油水链条另一端与第二被动轴连接，所述油水链条上设有刮耙。3CN107008049A说明书1/6页胗油分离机及禽胗脱油系统技术领域[0001]本发明涉及禽胗加工设
