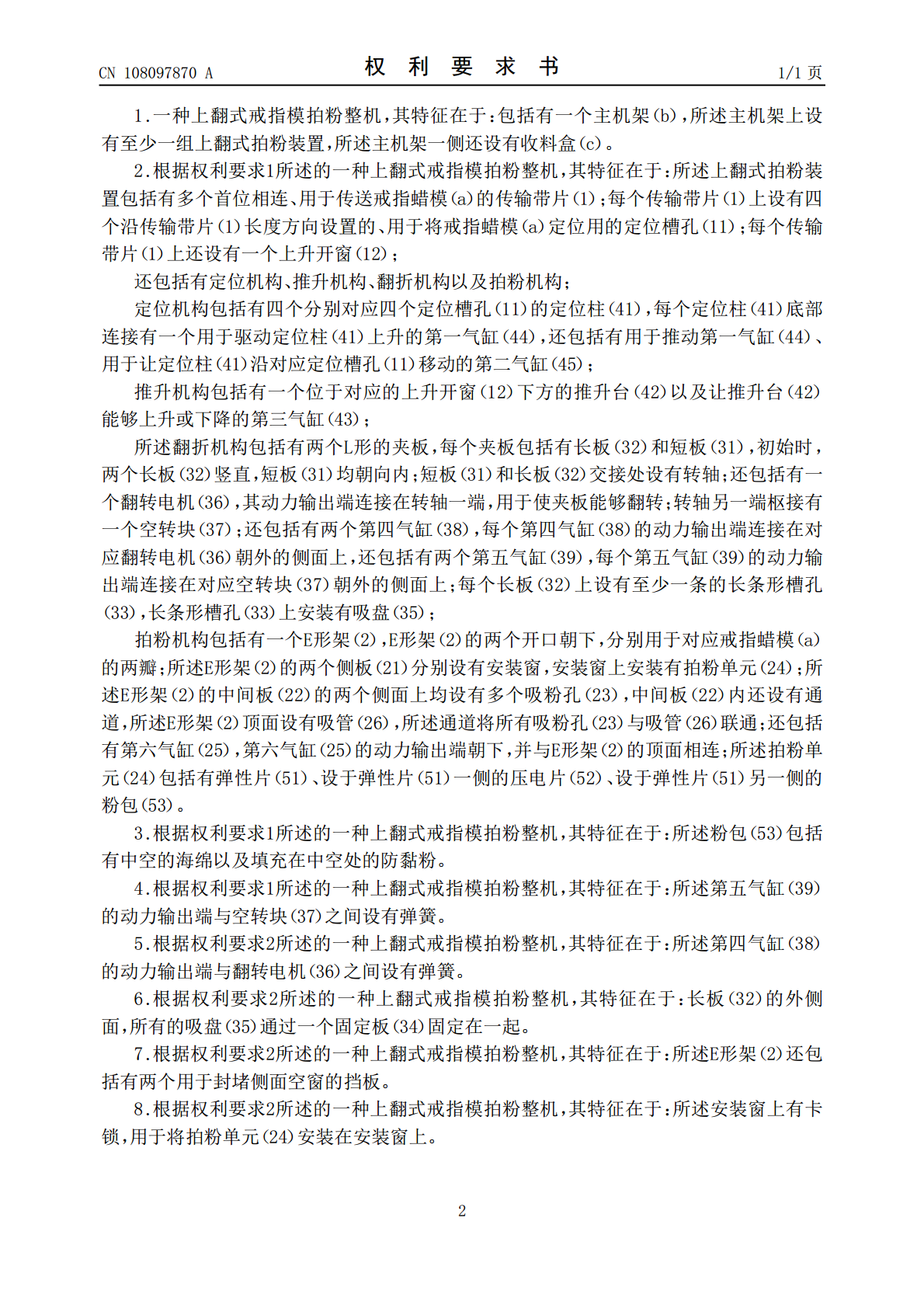

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108097870A(43)申请公布日2018.06.01(21)申请号201711469867.1(22)申请日2017.12.29(71)申请人荆门市亿美工业设计有限公司地址448000湖北省荆门市荆门高新区掇刀区龙井大道238号申请人东莞合安机电有限公司(72)发明人凌企芳胡达凯斯琴(74)专利代理机构北京轻创知识产权代理有限公司11212代理人谈杰(51)Int.Cl.B22C7/02(2006.01)权利要求书1页说明书4页附图8页(54)发明名称上翻式戒指模拍粉整机(57)摘要本发明公开了一种上翻式戒指模拍粉整机，包括有一个主机架，所述主机架上设有至少一组上翻式拍粉装置，所述主机架一侧还设有收料盒，所述上翻式拍粉装置包括有多个首位相连、用于传送戒指蜡模的传输带片；每个传输带片上设有四个沿传输带片长度方向设置的、用于将戒指蜡模定位用的定位槽孔；每个传输带片上还设有一个上升开窗；通过上述结构过程，实现了机器排粉并且将蜡模合上的状态，效果好，最关键的是替代人工，杜绝了粉尘对人体的伤害。CN108097870ACN108097870A权利要求书1/1页1.一种上翻式戒指模拍粉整机，其特征在于：包括有一个主机架（b），所述主机架上设有至少一组上翻式拍粉装置，所述主机架一侧还设有收料盒（c）。2.根据权利要求1所述的一种上翻式戒指模拍粉整机，其特征在于：所述上翻式拍粉装置包括有多个首位相连、用于传送戒指蜡模（a）的传输带片（1）；每个传输带片（1）上设有四个沿传输带片（1）长度方向设置的、用于将戒指蜡模（a）定位用的定位槽孔（11）；每个传输带片（1）上还设有一个上升开窗（12）；还包括有定位机构、推升机构、翻折机构以及拍粉机构；定位机构包括有四个分别对应四个定位槽孔（11）的定位柱（41），每个定位柱（41）底部连接有一个用于驱动定位柱（41）上升的第一气缸（44），还包括有用于推动第一气缸（44）、用于让定位柱（41）沿对应定位槽孔（11）移动的第二气缸（45）；推升机构包括有一个位于对应的上升开窗（12）下方的推升台（42）以及让推升台（42）能够上升或下降的第三气缸（43）；所述翻折机构包括有两个L形的夹板，每个夹板包括有长板（32）和短板（31），初始时，两个长板（32）竖直，短板（31）均朝向内；短板（31）和长板（32）交接处设有转轴；还包括有一个翻转电机（36），其动力输出端连接在转轴一端，用于使夹板能够翻转；转轴另一端枢接有一个空转块（37）；还包括有两个第四气缸（38），每个第四气缸（38）的动力输出端连接在对应翻转电机（36）朝外的侧面上，还包括有两个第五气缸（39），每个第五气缸（39）的动力输出端连接在对应空转块（37）朝外的侧面上；每个长板（32）上设有至少一条的长条形槽孔（33），长条形槽孔（33）上安装有吸盘（35）；拍粉机构包括有一个E形架（2），E形架（2）的两个开口朝下，分别用于对应戒指蜡模（a）的两瓣；所述E形架（2）的两个侧板（21）分别设有安装窗，安装窗上安装有拍粉单元（24）；所述E形架（2）的中间板（22）的两个侧面上均设有多个吸粉孔（23），中间板（22）内还设有通道，所述E形架（2）顶面设有吸管（26），所述通道将所有吸粉孔（23）与吸管（26）联通；还包括有第六气缸（25），第六气缸（25）的动力输出端朝下，并与E形架（2）的顶面相连；所述拍粉单元（24）包括有弹性片（51）、设于弹性片（51）一侧的压电片（52）、设于弹性片（51）另一侧的粉包（53）。3.根据权利要求1所述的一种上翻式戒指模拍粉整机，其特征在于：所述粉包（53）包括有中空的海绵以及填充在中空处的防黏粉。4.根据权利要求1所述的一种上翻式戒指模拍粉整机，其特征在于：所述第五气缸（39）的动力输出端与空转块（37）之间设有弹簧。5.根据权利要求2所述的一种上翻式戒指模拍粉整机，其特征在于：所述第四气缸（38）的动力输出端与翻转电机（36）之间设有弹簧。6.根据权利要求2所述的一种上翻式戒指模拍粉整机，其特征在于：长板（32）的外侧面，所有的吸盘（35）通过一个固定板（34）固定在一起。7.根据权利要求2所述的一种上翻式戒指模拍粉整机，其特征在于：所述E形架（2）还包括有两个用于封堵侧面空窗的挡板。8.根据权利要求2所述的一种上翻式戒指模拍粉整机，其特征在于：所述安装窗上有卡锁，用于将拍粉单元（24）安装在安装窗上。2CN108097870A说明书1/4页上翻式戒指模拍粉整机技术领域[0001]本发明涉及一种上翻式戒指模拍粉整机。背景技术[0002]目前，戒指蜡模是戒指等首饰制作过程中必不可少的模具，其用于在蜡模中打入蜡后，在戒指蜡
