一种具有烧水功能的水杯.pdf

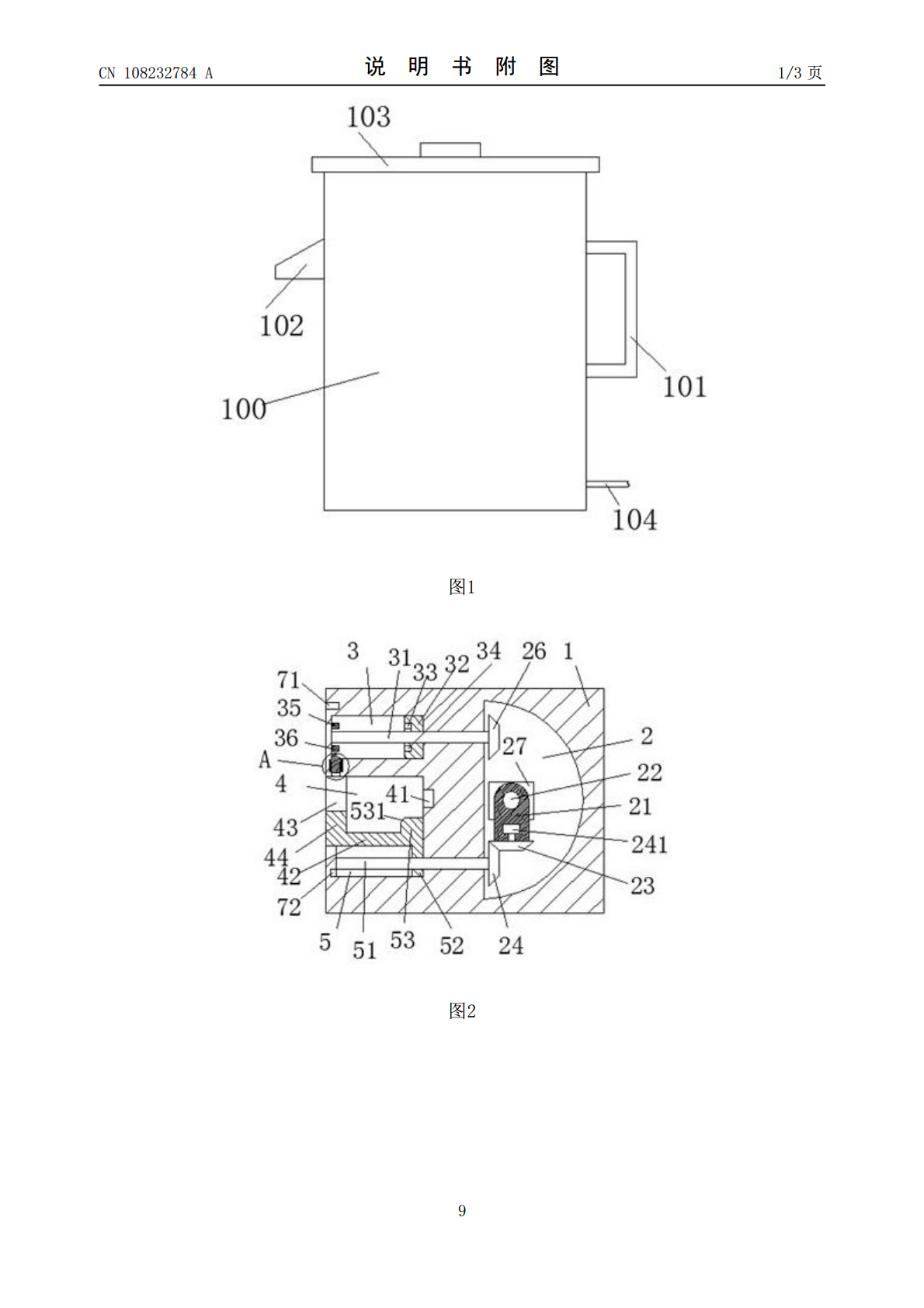

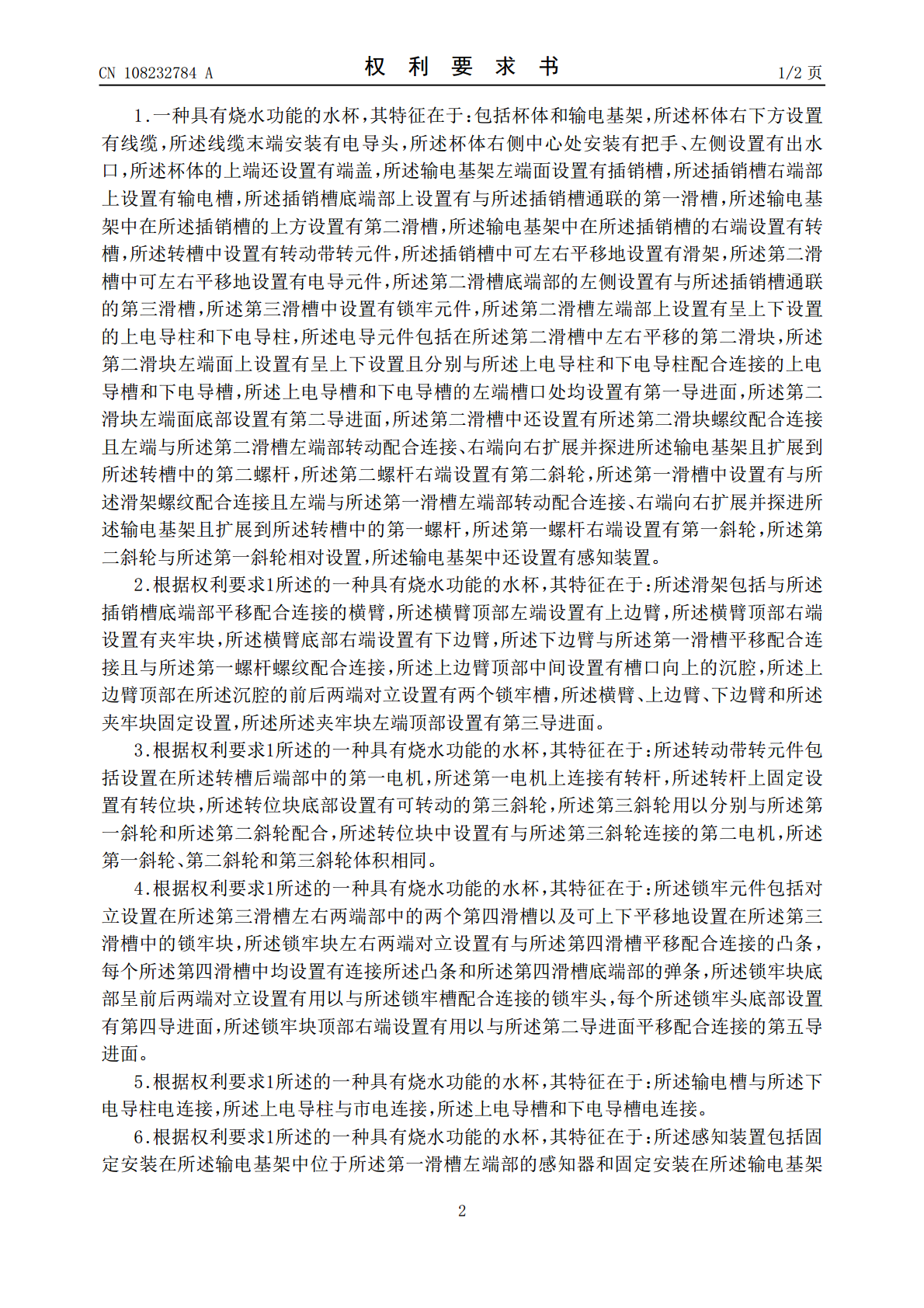

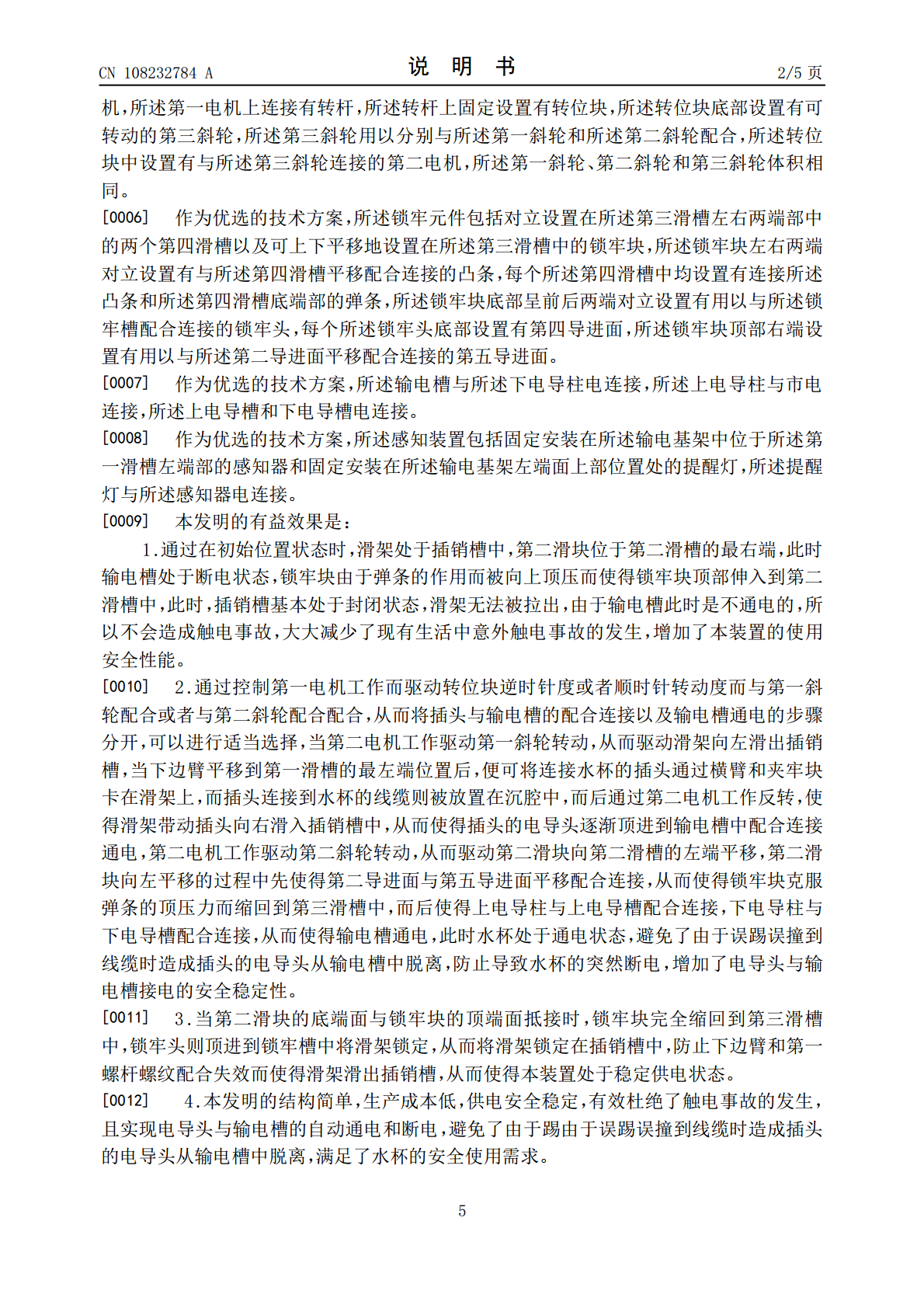

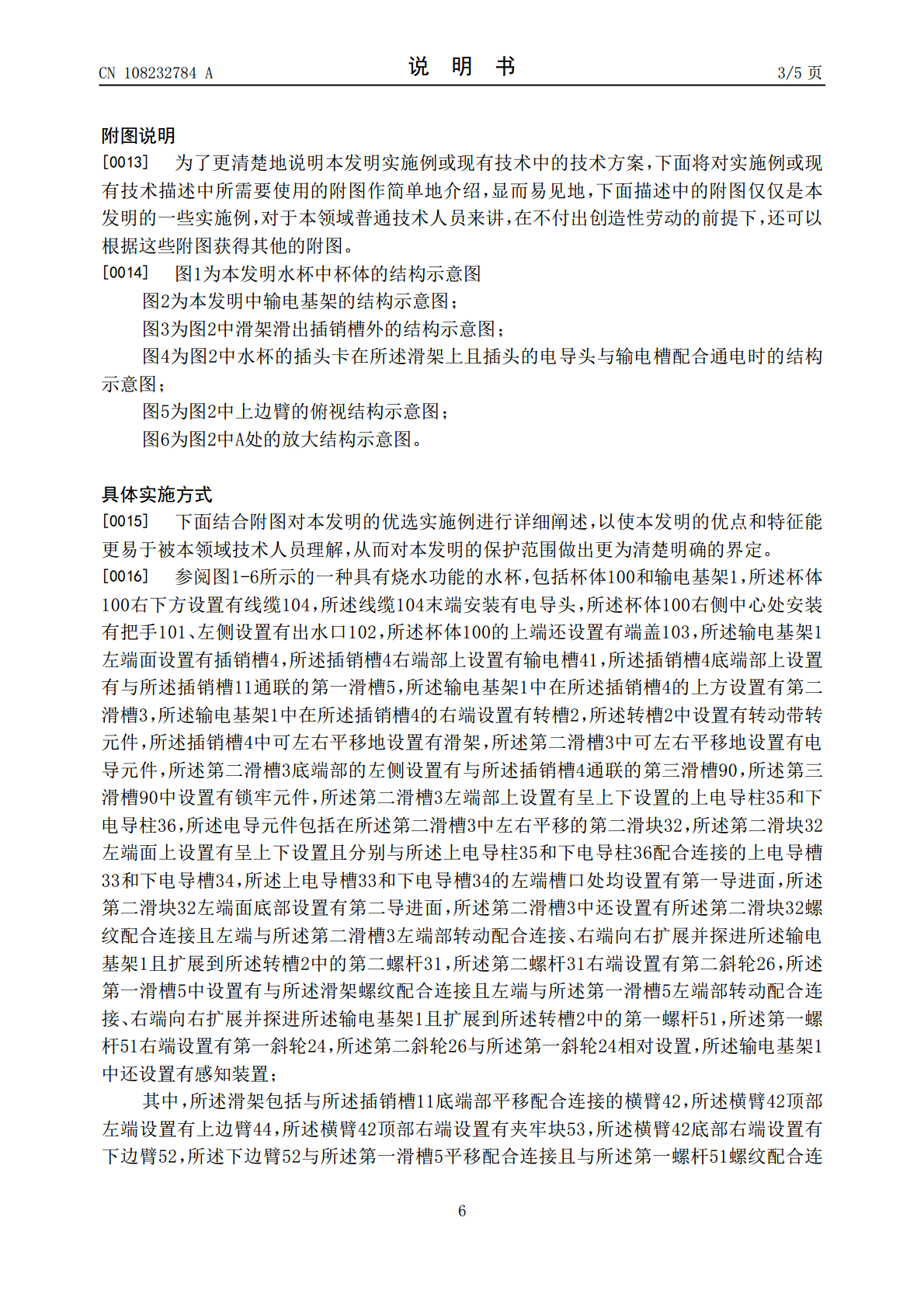

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108232784A(43)申请公布日2018.06.29(21)申请号201710592051.1(22)申请日2017.07.19(71)申请人广州犀鸟工业设计有限公司地址510890广东省广州市花都区花东镇先科一路1号2幢305-3(72)发明人唐自祥(74)专利代理机构北京华识知识产权代理有限公司11530代理人赵永强(51)Int.Cl.H01R13/629(2006.01)H01R13/639(2006.01)H01R13/642(2006.01)A47J27/21(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种具有烧水功能的水杯(57)摘要本发明公开了一种具有烧水功能的水杯，包括杯体和输电基架，所述杯体右下方设置有线缆，所述线缆末端安装有电导头，所述杯体右侧中心处安装有把手、左侧设置有出水口，所述杯体的上端还设置有端盖，所述输电基架左端面设置有插销槽，所述插销槽右端部上设置有输电槽，所述插销槽底端部上设置有与所述插销槽通联的第一滑槽；本发明的结构简单，生产成本低，供电安全稳定，有效杜绝了触电事故的发生，且实现电导头与输电槽的自动通电和断电，避免了由于踢由于误踢误撞到线缆时造成插头的电导头从输电槽中脱离，满足了水杯的安全使用需求。CN108232784ACN108232784A权利要求书1/2页1.一种具有烧水功能的水杯，其特征在于：包括杯体和输电基架，所述杯体右下方设置有线缆，所述线缆末端安装有电导头，所述杯体右侧中心处安装有把手、左侧设置有出水口，所述杯体的上端还设置有端盖，所述输电基架左端面设置有插销槽，所述插销槽右端部上设置有输电槽，所述插销槽底端部上设置有与所述插销槽通联的第一滑槽，所述输电基架中在所述插销槽的上方设置有第二滑槽，所述输电基架中在所述插销槽的右端设置有转槽，所述转槽中设置有转动带转元件，所述插销槽中可左右平移地设置有滑架，所述第二滑槽中可左右平移地设置有电导元件，所述第二滑槽底端部的左侧设置有与所述插销槽通联的第三滑槽，所述第三滑槽中设置有锁牢元件，所述第二滑槽左端部上设置有呈上下设置的上电导柱和下电导柱，所述电导元件包括在所述第二滑槽中左右平移的第二滑块，所述第二滑块左端面上设置有呈上下设置且分别与所述上电导柱和下电导柱配合连接的上电导槽和下电导槽，所述上电导槽和下电导槽的左端槽口处均设置有第一导进面，所述第二滑块左端面底部设置有第二导进面，所述第二滑槽中还设置有所述第二滑块螺纹配合连接且左端与所述第二滑槽左端部转动配合连接、右端向右扩展并探进所述输电基架且扩展到所述转槽中的第二螺杆，所述第二螺杆右端设置有第二斜轮，所述第一滑槽中设置有与所述滑架螺纹配合连接且左端与所述第一滑槽左端部转动配合连接、右端向右扩展并探进所述输电基架且扩展到所述转槽中的第一螺杆，所述第一螺杆右端设置有第一斜轮，所述第二斜轮与所述第一斜轮相对设置，所述输电基架中还设置有感知装置。2.根据权利要求1所述的一种具有烧水功能的水杯，其特征在于：所述滑架包括与所述插销槽底端部平移配合连接的横臂，所述横臂顶部左端设置有上边臂，所述横臂顶部右端设置有夹牢块，所述横臂底部右端设置有下边臂，所述下边臂与所述第一滑槽平移配合连接且与所述第一螺杆螺纹配合连接，所述上边臂顶部中间设置有槽口向上的沉腔，所述上边臂顶部在所述沉腔的前后两端对立设置有两个锁牢槽，所述横臂、上边臂、下边臂和所述夹牢块固定设置，所述所述夹牢块左端顶部设置有第三导进面。3.根据权利要求1所述的一种具有烧水功能的水杯，其特征在于：所述转动带转元件包括设置在所述转槽后端部中的第一电机，所述第一电机上连接有转杆，所述转杆上固定设置有转位块，所述转位块底部设置有可转动的第三斜轮，所述第三斜轮用以分别与所述第一斜轮和所述第二斜轮配合，所述转位块中设置有与所述第三斜轮连接的第二电机，所述第一斜轮、第二斜轮和第三斜轮体积相同。4.根据权利要求1所述的一种具有烧水功能的水杯，其特征在于：所述锁牢元件包括对立设置在所述第三滑槽左右两端部中的两个第四滑槽以及可上下平移地设置在所述第三滑槽中的锁牢块，所述锁牢块左右两端对立设置有与所述第四滑槽平移配合连接的凸条，每个所述第四滑槽中均设置有连接所述凸条和所述第四滑槽底端部的弹条，所述锁牢块底部呈前后两端对立设置有用以与所述锁牢槽配合连接的锁牢头，每个所述锁牢头底部设置有第四导进面，所述锁牢块顶部右端设置有用以与所述第二导进面平移配合连接的第五导进面。5.根据权利要求1所述的一种具有烧水功能的水杯，其特征在于：所述输电槽与所述下电导柱电连接，所述上电导柱与市电连接，所述上电导槽和下电导槽电连接。6.根据权利要求1所述的一种具有烧水功能的水杯，
