一种具有冷却循环自动补液功能的温控蓄电池.pdf

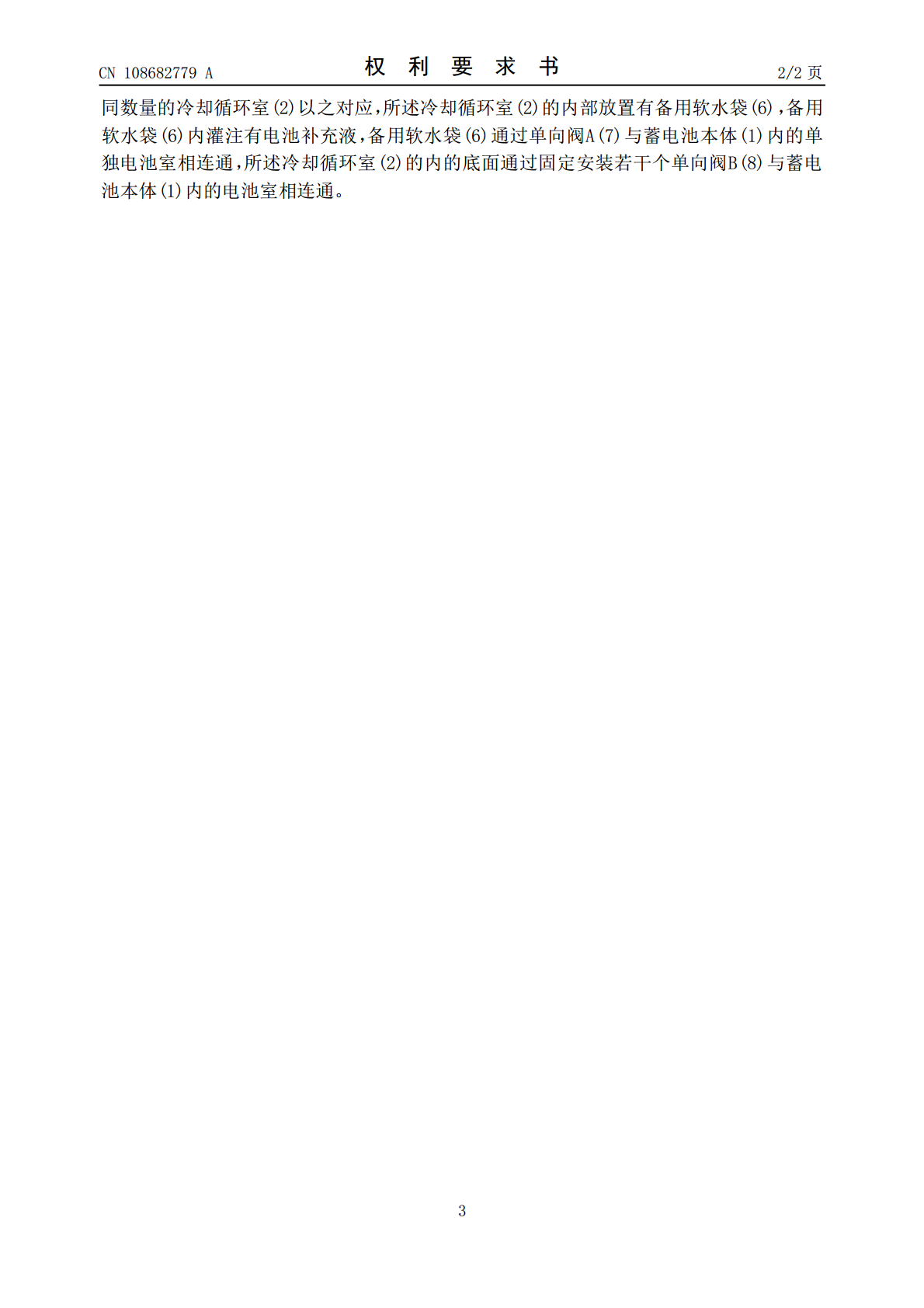

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108682779A(43)申请公布日2018.10.19(21)申请号201810581431.X(22)申请日2018.06.07(66)本国优先权数据201711110419.22017.11.12CN(71)申请人孔祥贵地址364000福建省龙岩市湖雷乡坪水村(72)发明人孔祥贵孔令龙张燕玲(74)专利代理机构北京中伟智信专利商标代理事务所11325代理人张岱(51)Int.Cl.H01M2/36(2006.01)H01M10/42(2006.01)H01M10/48(2006.01)权利要求书2页说明书4页附图7页(54)发明名称一种具有冷却循环自动补液功能的温控蓄电池(57)摘要本发明提供一种具有冷却循环自动补液功能的温控蓄电池，包括一个蓄电池本体，所述蓄电池本体由一个以上的电池室组成，每个电池室的上方对应设置有冷却循环室和用于补充电池液的容器，容器通过输送管连接单独电池室，在单独电池室的一端设有浮球阀；单独电池室内设有与报警器串联的浮子；正负极充电桩串联设置有温控继电开关；所述冷却循环室的底面通过安全阀和单向阀与单独电池室相连通，单向阀允许流体进入所述单独电池室；安全阀在单独电池室内气压达到阈值时开启。本发明能够在蓄电池液不够时自动补液，通过报警自动切断供、充电电路，起到保护蓄电池、延长使用寿命杜绝风险的作用。CN108682779ACN108682779A权利要求书1/2页1.一种具有冷却循环自动补液功能的温控蓄电池，其特征在于：包括一个蓄电池本体，所述蓄电池本体由一个以上的电池室组成，每个电池室的上方对应设置有密闭的冷却循环室和用于灌注电池补充液的容器；在所述蓄电池电池本体上设置有正极和负极充电桩；在所述的电池室内的正电输出端和负电输出端通过电线与正极和负极充电桩电连接；其中，在所述的电池室内的正电输出端与正极充电桩之间和/或负电输出端与负极充电桩之间串联有温控继电开关；所述的灌注电池补充液的容器通过输送管与电池室相连通；所述容器开设有与大气连接的通气孔；在电池室内预定位置设置有浮球阀；所述输送管在所述单独电池室的一端与浮球阀的进液端相连通；在所述的冷却循环室内设置有一个与电池室连通的泄压通道和一个与电池室连通的补液通道，在所述的补液通道内设置有单向阀；其中，单向阀允许流体从所述冷却循环室流向所述电池室；所述泄压通道在单独电池室内的气压达到设定值时开启。2.根据权利要求1所述一种具有冷却循环自动补液功能的温控蓄电池，其特征在于：在所述的电池室内设置有一个低液位传感器，所述的传感器与报警装置电连接。3.根据权利要求1所述一种具有冷却循环自动补液功能的温控蓄电池，其特征在于：所述通气孔设置有单向阀，允许流体进入所述容器。4.根据权利要求1所述一种具有冷却循环自动补液功能的温控蓄电池，其特征在于：在所述的电池室内设置有温度传感器，所述的温度传感器与报警装置电连接。5.根据权利要求2所述一种具有冷却循环自动补液功能的温控蓄电池，其特征在于：所述的低液位传感器的结构为：在所述冷却循环室与电池室之间的隔板上设置有导杆孔；在所述的导杆孔内穿设有导杆，所述导杆与通孔适配构成滑动密封连接；在所述的导杆上端设置有载板，载板下端面间隔设置两个互不电连接的导电接头；在导杆孔周侧的冷却循环室底板上对应所述的两个导电接头设置有一个导电体；导杆下端与浮体对应设置；其中，当电池室内液面低于预定位置时，所述的导杆随浮体下沉；载板上的两个导电接头与导电体相接触使两个导电接头接通；当电池室内液面高于预定位置时，所述的导杆随浮体上升；载板上的两个导电接头与导电体不相接触。6.根据权利要求4所述一种具有冷却循环自动补液功能的温控蓄电池，其特征在于：设置所述浮球阀的浮球兼用为所述浮体。7.根据权利要求2-3所述一种具有冷却循环自动补液功能的温控蓄电池，其特征在于：所述的报警器为蜂鸣器和/或报警灯。8.一种具有冷却循环自动补液功能的温控蓄电池，其特征在于：包括一个蓄电池本体(1)和在蓄电池本体(1)上一体成型的冷却循环室(2)，所述的蓄电池本体(1)内设置有浮子(3)，浮子(3)感应水位，浮子(3)浮在蓄电池本体(1)内部的富液面上，浮子(3)通过导线与报警器(4)和温控继电开关(5)连接，并一起与正负极充电桩串联，当浮子(3)探测到缺少电池液时报警器(4)会通过蜂鸣或者闪灯等形式进行报警，当温度过高时，温控继电开关(5)会自动断开连接；所述冷却循环室(2)内根据蓄电池本体(1)内电池室的数量也相应设置相2CN108682779A权利要求书2/2页同数量的冷却循环室(2)以之对应，所述冷却循环室(2)的内部放置有备用软水袋(6)，备用软水袋(6)内灌注有电池补充液，备用软水袋(
