一种厨余固态垃圾处理设备.pdf

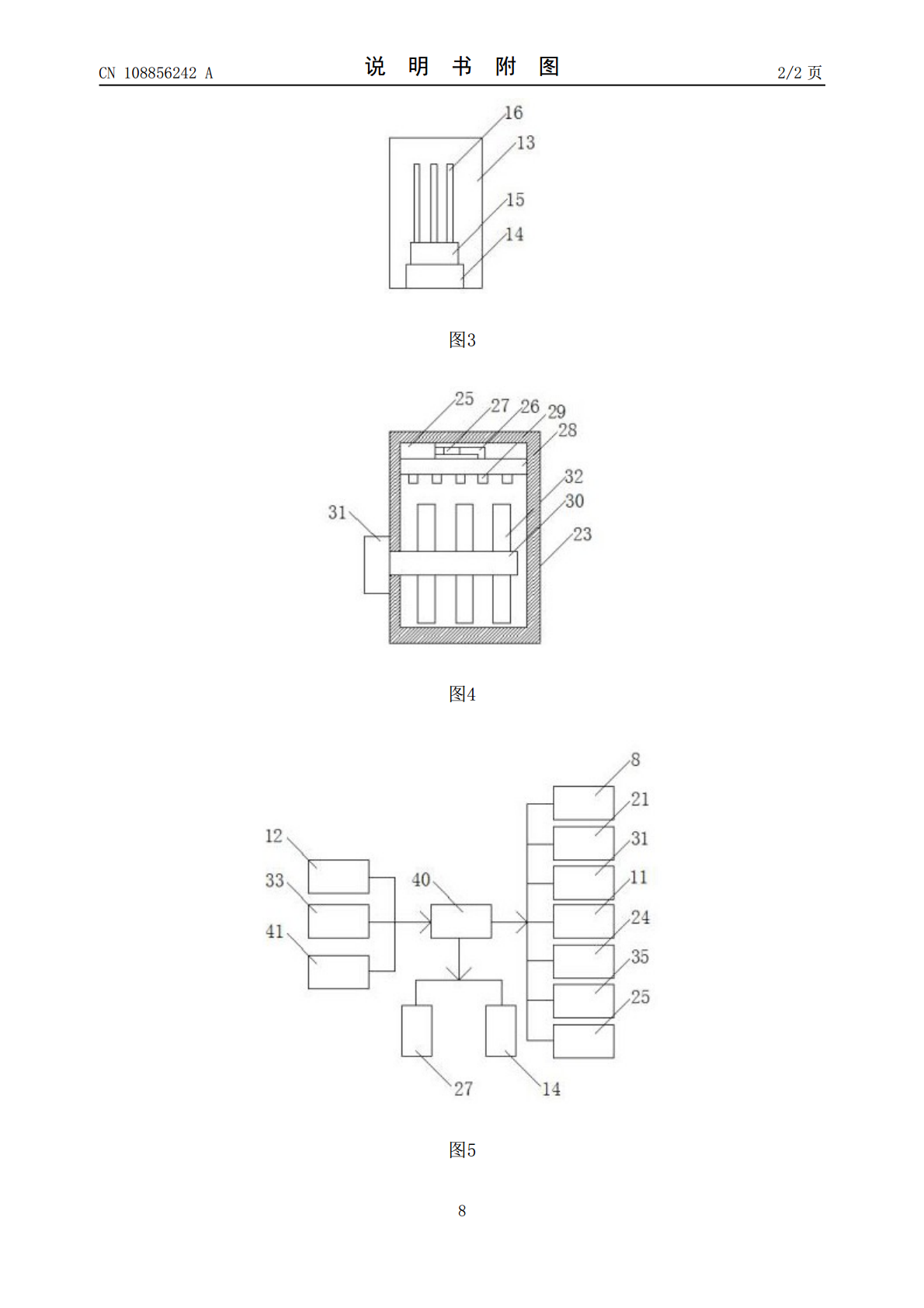

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108856242A(43)申请公布日2018.11.23(21)申请号201810559882.3(22)申请日2018.06.02(71)申请人杜美凤地址512000广东省韶关市乐昌市梅花镇大坪村委会冷水坑组1号(72)发明人杜美凤(51)Int.Cl.B09B3/00(2006.01)B09B5/00(2006.01)B30B9/06(2006.01)B02C18/14(2006.01)F26B21/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种厨余固态垃圾处理设备(57)摘要本发明公开了一种厨余固态垃圾处理设备，包括筒体，所述筒体的内部上端两侧设置有凹槽，所述凹槽内设置有隔板，且所述隔板两侧的底端均焊接有电动伸缩杆，所述电动伸缩杆设置于筒体的侧壁内部，且所述电动伸缩杆的一端贯穿凹槽的底端，所述隔板上设置有若干间隔均匀的滤孔和固体出口，所述隔板的上表面镶嵌有湿度传感器，所述隔板的下端一侧设置有储油箱，且所述储油箱的底端设置有第二液压缸，所述第二液压缸一端的第二液压杆上间隔均匀的设置有若干疏通柱。本发明通过将厨余垃圾的固液分离、粉碎和烘干设置在一起，不仅减少了设备的占用面积，降低生产成本；而且通过智能化控制，不需要在多个设备之间倒换物料，省时省力。CN108856242ACN108856242A权利要求书1/1页1.一种厨余固态垃圾处理设备，包括筒体（1），所述筒体（1）的顶端一侧设置有进料口（2），其特征在于，所述筒体（1）的顶端一侧固定设置有第一液压缸（3），所述第一液压缸（3）一端的第一液压杆（4）穿过筒体（1）的顶端并设置于筒体（1）的内部，所述第一液压杆（4）位于筒体（1）内部的一端固定连接有挤压板（5），所述挤压板（5）为倾斜设置，所述筒体（1）的内部上端两侧设置有凹槽（6），所述凹槽（6）内设置有隔板（7），且所述隔板（7）两侧的底端均焊接有电动伸缩杆（8），所述电动伸缩杆（8）设置于筒体（1）的侧壁内部，且所述电动伸缩杆（8）的一端贯穿凹槽（6）的底端，所述隔板（7）上设置有若干间隔均匀的滤孔（9）和固体出口（10），且所述固体出口（10）上安装有第一电磁阀（11），所述隔板（7）的上表面镶嵌有湿度传感器（12），所述隔板（7）的下端一侧设置有储油箱（13），且所述储油箱（13）的底端设置有第二液压缸（14），所述第二液压缸（14）一端的第二液压杆（15）上间隔均匀的设置有若干疏通柱（16），所述隔板（7）的底端设置有导流板（17），所述导流板（17）的一端连接有粉碎箱（18），所述粉碎箱（18）的内部设置有粉碎刀片（19），所述粉碎刀片（19）固定设置于第一旋转轴（20）上，所述第一旋转轴（20）的一端贯穿筒体（1）的一侧，连接第一旋转电机（21）的输出轴，所述粉碎箱（18）的底端镶嵌有第一压力传感器（41），所述粉碎箱（18）的底端一侧设置有出口，所述出口连接有输料管（22），所述输料管（22）连通烘干箱（23）的内部，且所述输料管（22）上安装有第二电磁阀（24），所述烘干箱（23）的内部上端设置有吹风机（25），所述吹风机（25）的输出端连接有输风管（26），所述输风管（26）的内部安装有电加热器（27），所述输风管（26）的一端连通有喷气管（28），所述喷气管（28）的底端间隔均匀的设置有若干喷气头（29），所述烘干箱（23）的内部设置有第二旋转轴（30），所述第二旋转轴（30）的一端贯穿筒体（1）的一侧，并连接第二旋转电机（31）的输出轴，所述第二旋转轴（30）上设置有搅拌叶片（32），所述烘干箱（23）的底端镶嵌有第二压力传感器（33），所述烘干箱（23）的底端一侧设置有出料口（34），且所述出料口（34）上安装有第三电磁阀（35），所述烘干箱（23）的一侧设置有供电箱（36），所述筒体（1）的外端一侧设置有控制面板（37）。2.根据权利要求1所述的一种厨余固态垃圾处理设备，其特征在于：所述控制面板（37）上设置有触摸显示屏（38）和操作按钮（39），所述控制面板（37）的内部设置有控制器（40）。3.根据权利要求1所述的一种厨余固态垃圾处理设备，其特征在于：所述挤压板（5）的倾斜角度为5°-10°，且所述挤压板（5）的倾斜角度与其中一个电动伸缩杆（8）伸长后隔板（7）的倾斜角度相同。4.根据权利要求1所述的一种厨余固态垃圾处理设备，其特征在于：所述滤孔（9）和疏通柱（16）的数量相同，且大小和形状相互匹配。5.根据权利要求1所述的一种厨余固态垃圾处理设备，其特征在于：所述输料管（22）设置于喷气管（28）和第二旋转轴（30）之间。6.根据权利要求2所述的一种厨余固态垃圾处理设备，其特征在
