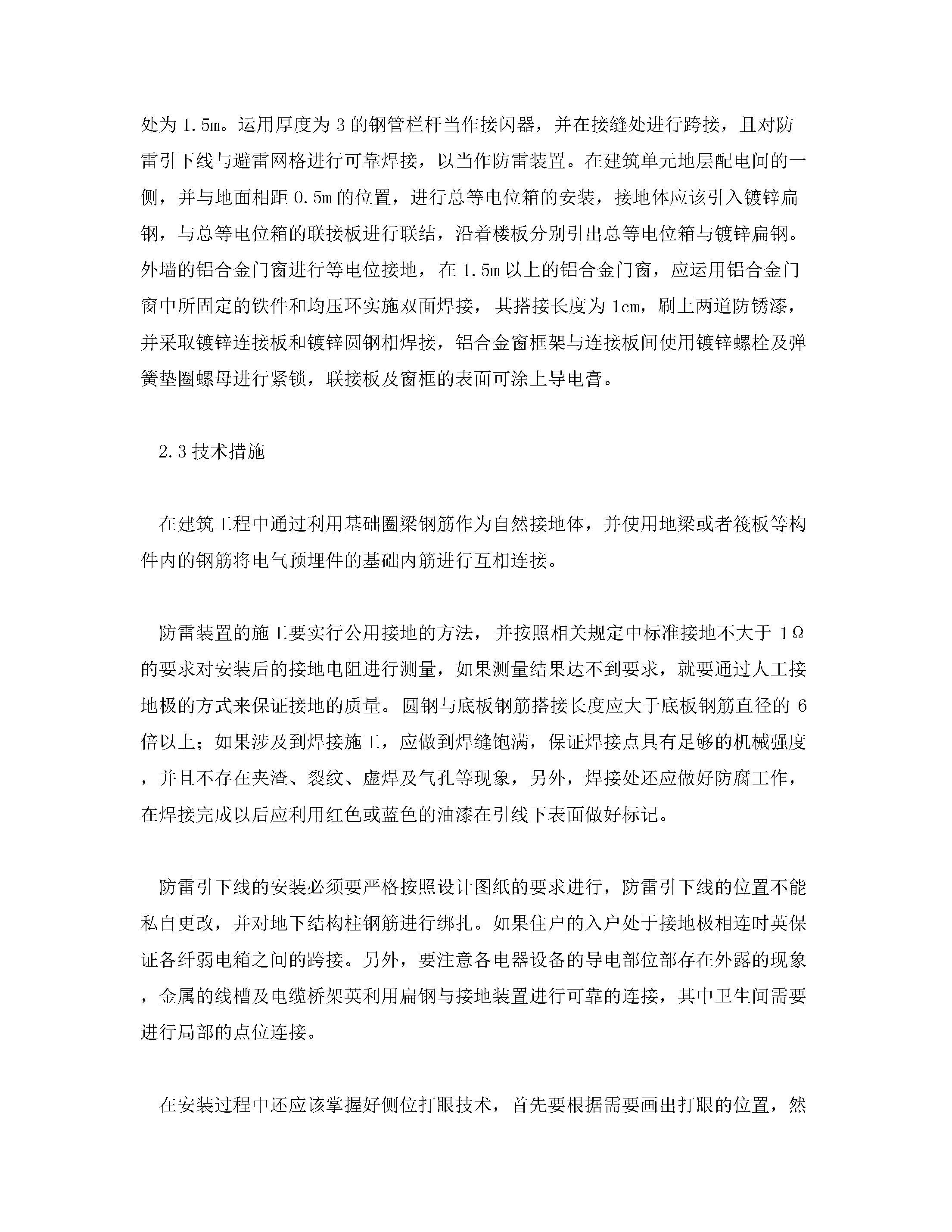

建筑电气安装中防雷接地施工技术随着社会经济的不断发展人们对生活质量的要求越来越高逐渐向智能化发展因此建筑电气化的复杂程度也越来越高而雷击时间也不断的发生这对人们的生活产生了较大的影响严重时可能危及人们生命财产安全。因此在建筑电气安装工程中应该加强防雷接地施工的质量以此来确保防雷接地装置的可靠性保证电气设备的安全稳定运行。1建筑电气安装中防雷接地施工概述1.1原理及重要性接地装置的安装是建筑电气防雷接地施工中最重要的技术环节之一。当发生雷电时强大的电流有可能会对电气设备造成破坏这时就需要通过接地装置将雷电所产生的强大电流导入大地以此来确保电气设备及建筑整体的安全。其基本工作原理是将建筑物接闪器以及电力设备感应到或者直接接收到的雷电通过与接地装置相连的引下线导入到大地中。1.2防雷装置的主要构成通常情况下建筑电气设备的防雷装置主要包括以下三个部分：（1）雷电接受装置通常是金属的雷电接受杆如避雷针等；（2）接地线连接雷电接受装置与接地装置的金属导体；（3）接地装置它是将电流导入大地的主要设备也是防雷装置的核心。1.3防雷接地施工常见的问题在进行建筑电气防雷接地施工的过程中常常会面临一些问题这些问题常常是由于施工人员及相关专业人员对防雷接地工程的重视程度不够所引起的主要表现在以下几个方面：（1）避雷带发生变形或损坏未预留引下线的外接线导致引下点之间的距离过大；（2）连接引下线、避雷带及均压环的长度不足焊接不到位；（3）接地装置的掩埋深度不足对大地中的引出线未作防腐处理导致引出线被腐蚀；（4）屋面金属物品未于防雷系统形成有效的连接；（5）防雷装置中螺栓的连接片处理不合格；（6）插座地线安装不合格；2防雷与接地装置的施工2.1施工准备2.1.1施工作业需保证的条件。在防雷接地装置安装过程中接地体主要包括人工接地体以及利用地板钢筋、深基础等作为接地体。人工接地体需要保证接地体位置不被占用并且需要做好清理工作。另外利用地板钢筋、审计处等作为接地体时需要将底板筋与柱筋的连接处绑扎完好并且要注意防雷引下线所需的作业条件：建筑物要搭有脚手架和爬梯；保证能够人工进行操作；结构柱钢筋绑扎必须完好。2.1.2安装施工所需的材质和工具。在防雷接地装置安装的过程中安装人员受限要对防雷装置有一个详细的了解防雷装置的组成部件应有线选用镀锌的材料或者铅包钢材料镀锌材料主要包括扁钢圆钢、铅丝、角钢、垫圈等；铅包钢材料主要有铅包接地线及铅包钢接地极两种材料。在安装时要随时注意材料表面的镀锌层及铅包层是否有破损的情况以免影响材料的导电效果。在操作过程中除了上述两种材料之外还要用到多种材料如乙炔、氧气、电焊条、沥油、防腐油、黑色油漆和银粉等。除了准备材料之后还要准备好施工工具如钻机、焊枪等。2.2施工工艺2.2.1防雷接地体施工。在防雷接地体施工中应按照施工图纸首先完成基础桩的预应力圆管桩防雷引线。将防雷引线由管桩圆心沿着预应力钢筋对称边的两点由桩顶向下切割12-13cm同时将预应力的管桩钢筋凿出把准备好的圆钢Φ12和预留基础大承台的底筋上边缘相搭接焊搭接焊的长度为1cm小承台的底筋上边缘为40-50cm实施双面焊其焊缝饱满并及时将焊渣敲掉防雷引下线的下部基础承台用底筋绑扎将承台周围的底筋焊接成闭合的导体在中间横纵位置各焊一道闭合导体引入防雷引下线的位置钢筋预留长度相同。主梁钢筋绑扎中水电班组跟进并根据时攻入所标注的接地纵横方向把原预留引下线的位置承台与内跨接线相互紧贴并用#20的铁丝进行绑扎梁筋就位之后双面焊接的长度是6D防雷引下线对角的方向从对应梁底主筋引出两根跨接线长度比梁顶高30cm主筋安装完之后与其相焊接保证纵横上下均跨接为通路使得整个大地下可完成MEB体具体如图1所示。其次对地下室、泵房及消防泵房等进行防雷接地地下室应水平敷设线槽与电缆桥梁由线槽收尾两端进行40×4镀锌扁钢桥梁引出并让线槽接地。生活泵房与消防泵房中的配电柜与基础底部共同引出镀锌扁钢其长度为50cm与地梁主筋及就近引下线相焊通。再者变配电房四周也进行镀锌扁钢、引下线及地梁主筋的焊通其防雷接地施工措施是使用镀锌扁钢沿着距地周围0.5m处连接为闭合环路配电柜两端和接地网相连通并当作保护接地与工作接地而过门洞与PVC套管的安装如图2所示。防雷接地施工中其关键控制点为：选择在Φ16以上的基础梁底筋当作接地体水平网格间距应在18m以下并且分布均匀建筑周边的凸出部位应该分布防雷引下线引下线的-0.8m位置下方用预留和接地体相连通的备用接地线在建筑物周围与地面距离0.5m的位置可用Φ12的镀锌螺栓将钢质开关盒与接地标志盖板引出当作接地测试点。2.2.2避雷网及等电位联点施工。对于复式楼不上人的屋面部分可明敷设避雷网用Φ12的镀锌圆钢沿着女儿墙的周围与中间进行网格辐射面积为（10×
