一种具有减震功能的洗衣机台面结构.pdf

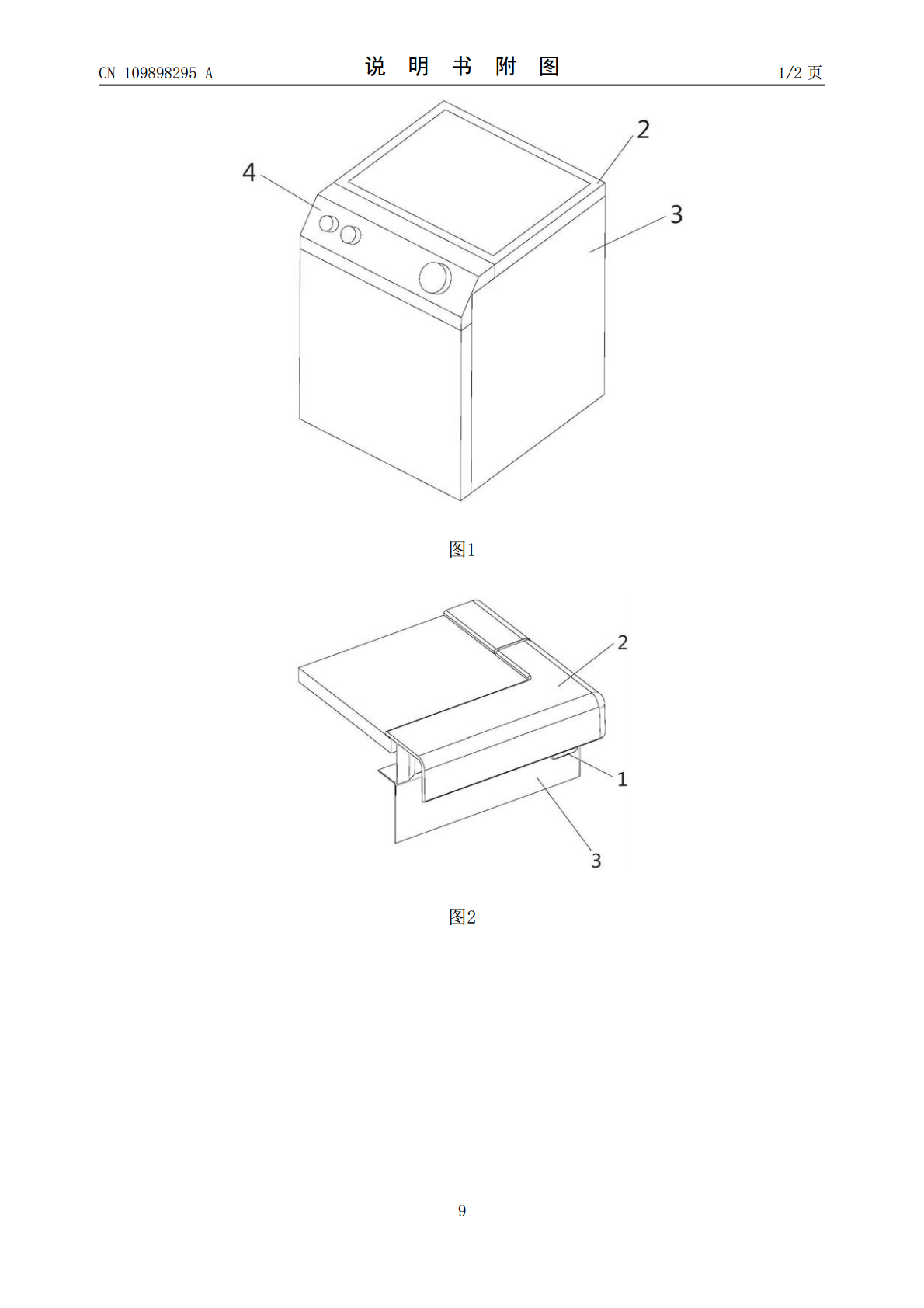

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109898295A(43)申请公布日2019.06.18(21)申请号201711307931.6(22)申请日2017.12.11(71)申请人青岛海尔洗衣机有限公司地址266101山东省青岛市崂山区海尔路1号海尔工业园(72)发明人李青崔华南高尚(74)专利代理机构北京元中知识产权代理有限责任公司11223代理人张则武(51)Int.Cl.D06F39/12(2006.01)权利要求书1页说明书6页附图2页(54)发明名称一种具有减震功能的洗衣机台面结构(57)摘要本发明公开了一种具有减震功能的洗衣机台面结构，包括洗衣机台面，设置于洗衣机箱体上方；减震装置，设置于洗衣机台面与主控板的接触面上，缓冲洗衣机台面安装时，对主控板产生的作用力；所述减震装置包括起缓冲作用、具有弹性的减震单元；所述减震单元设置于洗衣机台面与主控板的接触面上；所述减震装置还包括对应减震单元设置的减震安装槽，所述减震单元配置于减震安装槽的内部，并设置于洗衣机台面与主控板的接触面上。本发明提供一种可以有效解决台面、主控板装配后导致的闪缝问题，在洗衣机台面与主控板的接触面上设置减震装置，装配后可以有效调节间隙，达到非常好的精细化状态，同时又起到杜绝安全隐患的问题。CN109898295ACN109898295A权利要求书1/1页1.一种具有减震功能的洗衣机台面结构，其特征在于：包括，洗衣机台面(2)，设置于洗衣机箱体(3)上方；减震装置(1)，设置于洗衣机台面(2)与主控板(4)的接触面上，缓冲洗衣机台面(2)安装时，对主控板(4)产生的作用力。2.根据权利要求1所述的一种具有减震功能的洗衣机台面结构，其特征在于：所述减震装置(1)包括起缓冲作用、具有弹性的减震单元(5)；所述减震单元(5)设置于洗衣机台面(2)与主控板(4)的接触面上。3.根据权利要求2所述的一种具有减震功能的洗衣机台面结构，其特征在于：所述减震装置(1)还包括对应减震单元(5)设置的减震安装槽(6)，所述减震单元(5)配置于减震安装槽(6)的内部，并设置于洗衣机台面(2)与主控板(4)的接触面上。4.根据权利要求3所述的一种具有减震功能的洗衣机台面结构，其特征在于：所述减震安装槽(6)至少一个配置于洗衣机台面(2)与主控板(4)的接触面上，所述减震安装槽(6)与洗衣机台面(2)采用一体成型结构。5.根据权利要求3所述的一种具有减震功能的洗衣机台面结构，其特征在于：所述减震安装槽(6)至少一个配置于洗衣机台面(2)与主控板(4)的接触面上，所述减震安装槽(6)与洗衣机台面(2)采用粘接方式连接。6.根据权利要求3所述的一种具有减震功能的洗衣机台面结构，其特征在于：所述洗衣机台面(2)与主控板(4)的接触面上设置有导轨和与导轨配合的滑块，所述减震安装槽(6)至少一个配置于洗衣机台面(2)与主控板(4)接触面的滑块上。7.根据权利要求1-6任一所述的一种具有减震功能的洗衣机台面结构，其特征在于：所述减震单元(5)为具有弹性的橡胶块；所述减震单元(5)设置于洗衣机台面(2)与主控板(4)的接触面上部或者安装于减震安装槽(6)内。8.根据权利要求1-6任一所述的一种具有减震功能的洗衣机台面结构，其特征在于：所述减震单元(5)为具有弹性的弹簧；所述减震单元(5)设置于洗衣机台面(2)与主控板(4)的接触面上或者安装于减震安装槽(6)内。9.根据权利要求1-6任一所述的一种具有减震功能的洗衣机台面结构，其特征在于：所述减震单元(5)为具有弹性的减震条或减震带；所述减震单元(5)粘接于洗衣机台面(2)与主控板(4)的接触面上。10.根据权利要求1-9任一所述的一种具有减震功能的洗衣机台面结构，其特征在于：所述减震装置(1)还设置于洗衣机台面(2)与洗衣机箱体(3)的接触面上。2CN109898295A说明书1/6页一种具有减震功能的洗衣机台面结构技术领域[0001]本发明属于家用电器领域，具体地说，涉及一种具有减震功能的洗衣机台面结构。背景技术[0002]随着经济的不断发展，人们的生活水平也在不断提高，同时，人们对厨房家具的功能和质量要求也越来越高。在洗衣机的安装过程中，存在着箱体、主控板安装到位后，台面再进行安装，装配过程中，因为箱体、主控板公差配合问题，导致台面装上后出现与主控板配合闪缝的问题，此问题为整个洗衣机装配通病，极大的影响了用户的体验和满意度。[0003]申请号为CN201610076296.4的中国专利公开了一种洗衣机台面板锁紧装置，涉及洗衣机技术领域。该洗衣机台面板锁紧装置包括安装在洗衣机箱体顶部的第一锁紧件和安装在洗衣机台面板上的第二锁紧件，所述第一锁紧件与第二锁紧件相卡接。同时公开一种包括洗衣机台面板锁
