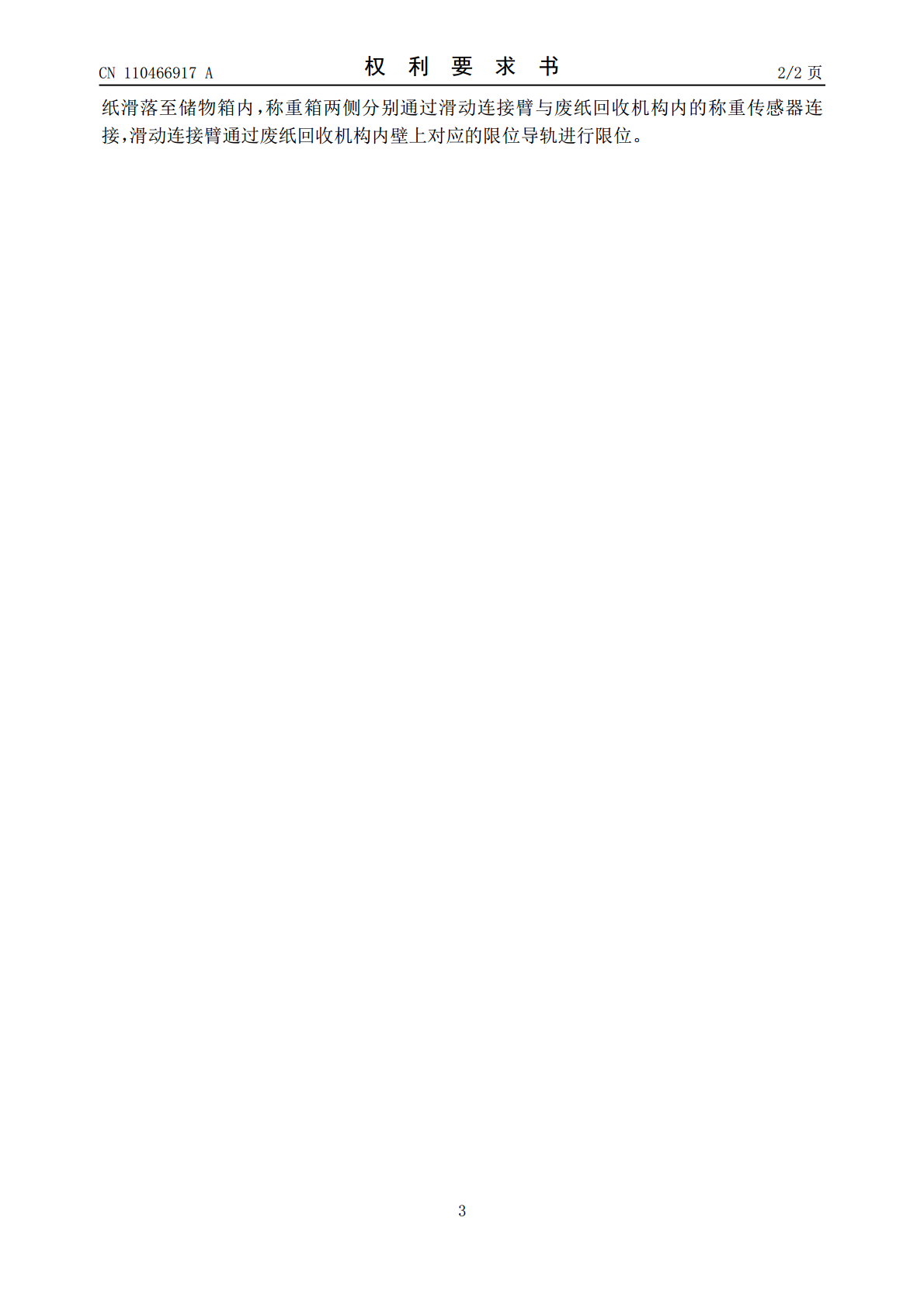

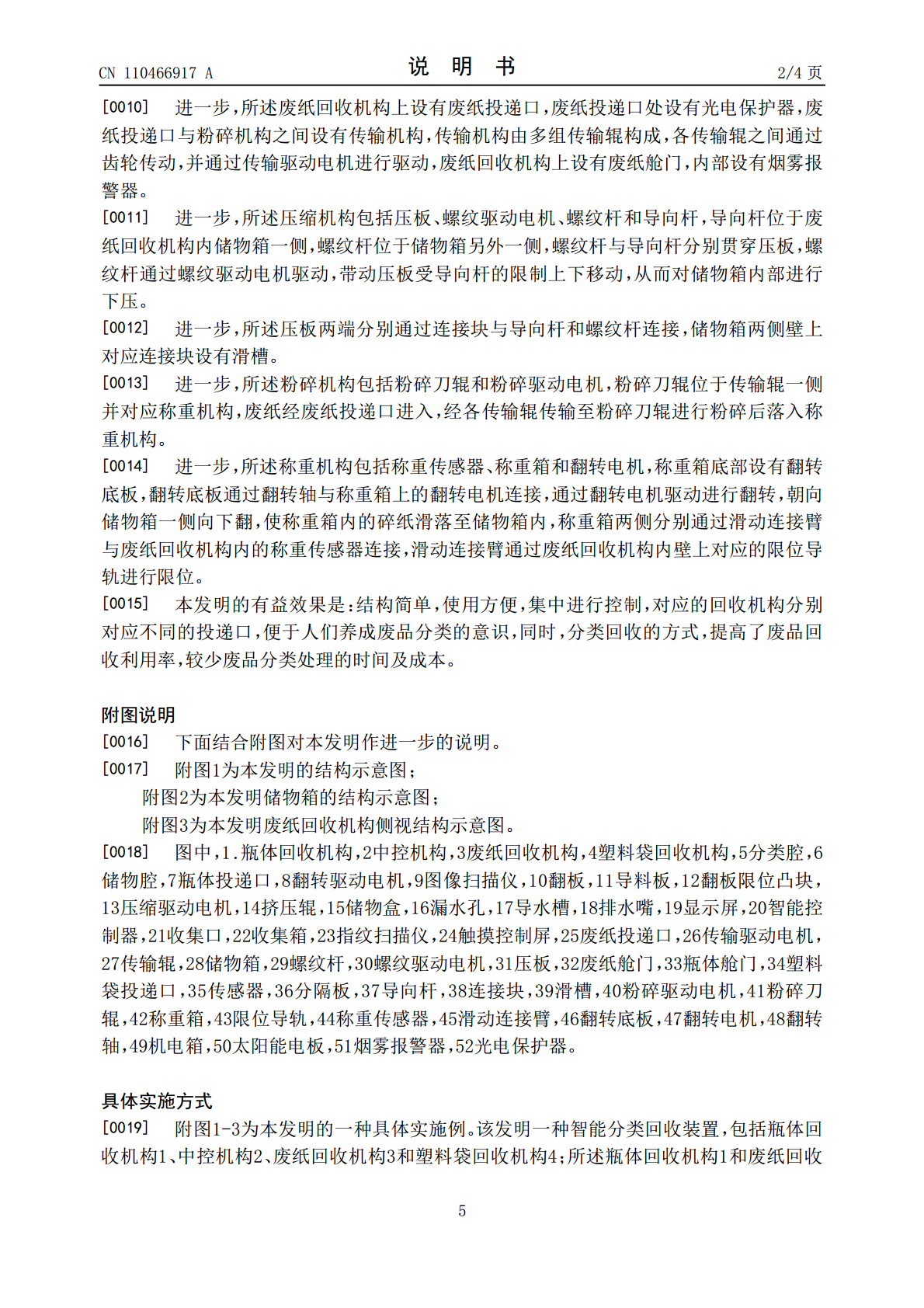

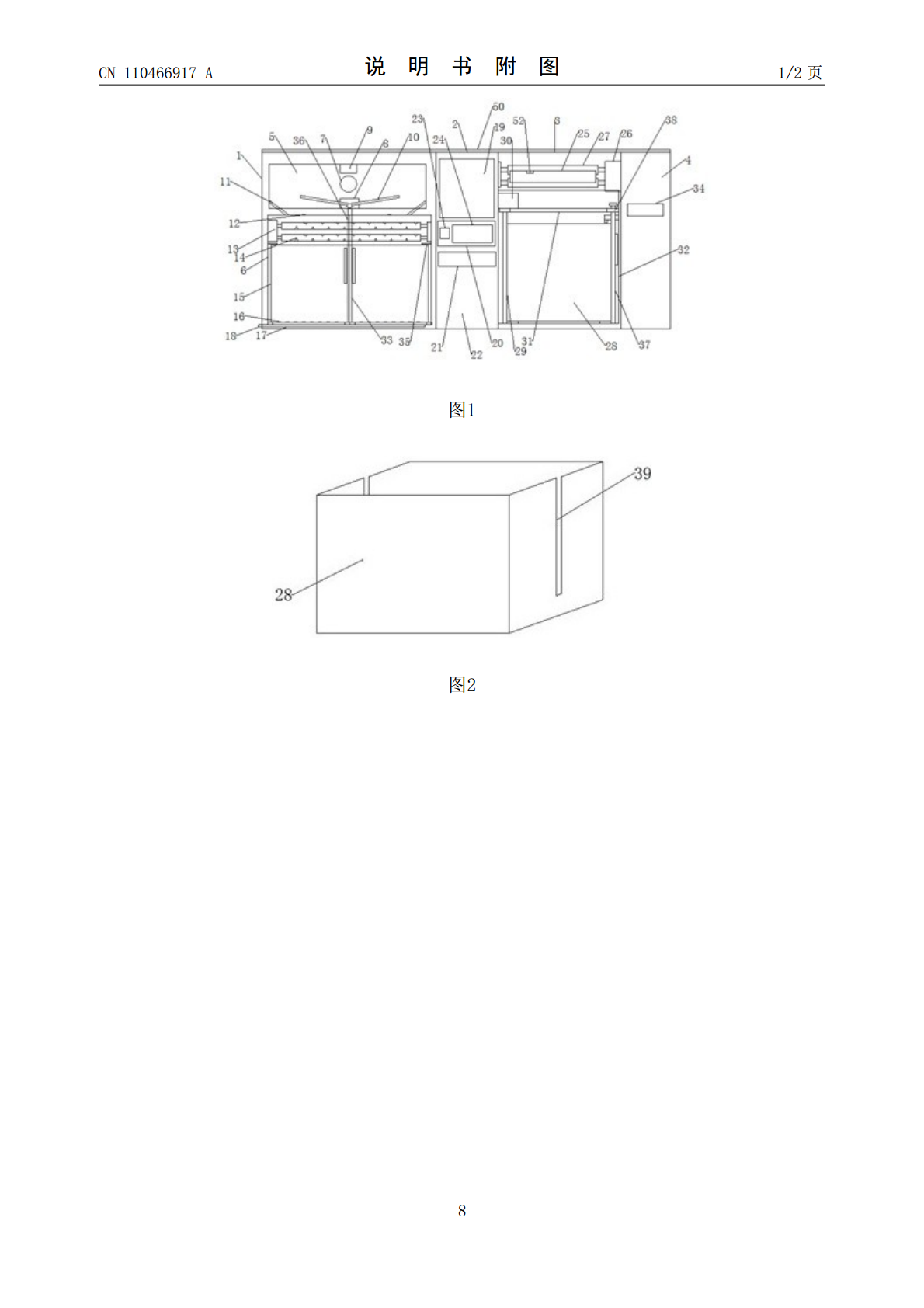

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110466917A(43)申请公布日2019.11.19(21)申请号201910760164.7(22)申请日2019.08.16(71)申请人杜青地址211700江苏省淮安市盱眙县仇集镇克贵居委会小坝组7号(72)发明人李培济李洋(51)Int.Cl.B65F1/14(2006.01)B65F1/00(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种智能分类回收装置(57)摘要本发明属于废物回收技术领域，具体涉及一种智能分类回收装置。该智能分类回收装置，包括瓶体回收机构、中控机构、废纸回收机构和塑料袋回收机构；所述瓶体回收机构和废纸回收机构通过中控机构进行控制，所述瓶体回收机构内设有分类腔，瓶体回收机构上对应分类腔设有瓶体投递口，分类腔内通过信息采集机构采集分类腔内的信息并通过分类机构进行分类，瓶体回收机构内对应分类腔设有储物腔，所述废纸回收机构上设有废纸投递口，瓶体回收机构、中控机构、废纸回收机构和塑料袋回收机构排列可任意组合排列。其有益效果是：结构简单，使用方便，集中进行控制，便于人们养成废品分类的意识，提高了废品回收利用率，较少废品分类处理的时间及成本。CN110466917ACN110466917A权利要求书1/2页1.一种智能分类回收装置，包括瓶体回收机构、中控机构、废纸回收机构和塑料袋回收机构；其特征在于，所述瓶体回收机构和废纸回收机构通过中控机构进行控制，所述瓶体回收机构内设有分类腔，瓶体回收机构上对应分类腔设有瓶体投递口，分类腔内通过信息采集机构采集分类腔内的信息并通过分类机构进行分类，瓶体回收机构内对应分类腔设有储物腔，所述废纸回收机构上设有废纸投递口，废纸回收机构内设有粉碎机构、称重机构和压缩机构，所述粉碎机构、称重机构、压缩机构、信息采集机构和分类机构均通过中控机构进行控制，瓶体回收机构、中控机构、废纸回收机构和塑料袋回收机构排列可任意组合排列。2.根据权利要求1所述的一种智能分类回收装置，其特征在于：所述瓶体回收机构内的分类腔与储物腔连通，分类腔与储物腔之间设有多组挤压辊，信息采集机构为图像扫描仪，分类机构包括翻转驱动电机和翻转板，翻转驱动电机的输出轴上对称装配有翻转板，两翻转板之间的夹角为120-170度，翻转板位于挤压辊上方，瓶体回收机构内位于挤压辊处对应翻转板设有导料板和翻板限位凸块。3.根据权利要求1所述的一种智能分类回收装置，其特征在于：所述瓶体回收机构内的储物腔内对应翻转板设有两个储物盒，储物盒底部设有漏水孔，瓶体回收机构内底部对应储物盒设有导水槽，导水槽与瓶体回收机构外的排水嘴连通，瓶体回收机构上对应各储物盒分别设有瓶体舱门。4.根据权利要求2所述的一种智能分类回收装置，其特征在于：所述挤压辊上设有凸刺，挤压辊通过压缩驱动电机驱动，多个挤压辊之间通过齿轮传动，挤压辊上位于两储物盒之间设有分隔板，各挤压辊贯穿分隔板。5.根据权利要求1所述的一种智能分类回收装置，其特征在于：所述中空机构包括显示屏、智能控制器和收集箱，收集箱上设有收集口，智能控制器与触摸控制屏和指纹扫描仪连接，中空机构通过智能控制器控制各机构单元进行工作，显示屏为LED屏，用于播报宣传使用。6.根据权利要求1所述的一种智能分类回收装置，其特征在于：所述废纸回收机构上设有废纸投递口，废纸投递口处设有光电保护器，废纸投递口与粉碎机构之间设有传输机构，传输机构由多组传输辊构成，各传输辊之间通过齿轮传动，并通过传输驱动电机进行驱动，废纸回收机构上设有废纸舱门，内部设有烟雾报警器。7.根据权利要求1所述的一种智能分类回收装置，其特征在于：所述压缩机构包括压板、螺纹驱动电机、螺纹杆和导向杆，导向杆位于废纸回收机构内储物箱一侧，螺纹杆位于储物箱另外一侧，螺纹杆与导向杆分别贯穿压板，螺纹杆通过螺纹驱动电机驱动，带动压板受导向杆的限制上下移动，从而对储物箱内部进行下压。8.根据权利要求7所述的一种智能分类回收装置，其特征在于：所述压板两端分别通过连接块与导向杆和螺纹杆连接，储物箱两侧壁上对应连接块设有滑槽。9.根据权利要求1所述的一种智能分类回收装置，其特征在于：所述粉碎机构包括粉碎刀辊和粉碎驱动电机，粉碎刀辊位于传输辊一侧并对应称重机构，废纸经废纸投递口进入，经各传输辊传输至粉碎刀辊进行粉碎后落入称重机构。10.根据权利要求1或9所述的一种智能分类回收装置，其特征在于：所述称重机构包括称重传感器、称重箱和翻转电机，称重箱底部设有翻转底板，翻转底板通过翻转轴与称重箱上的翻转电机连接，通过翻转电机驱动进行翻转，朝向储物箱一侧向下翻，使称重箱内的碎2CN110466917A权利要求书2/2页纸滑落至储物箱内，称重箱两侧分别通过滑动连接臂与废纸回收
