起重机械安全高度限位装置.pdf

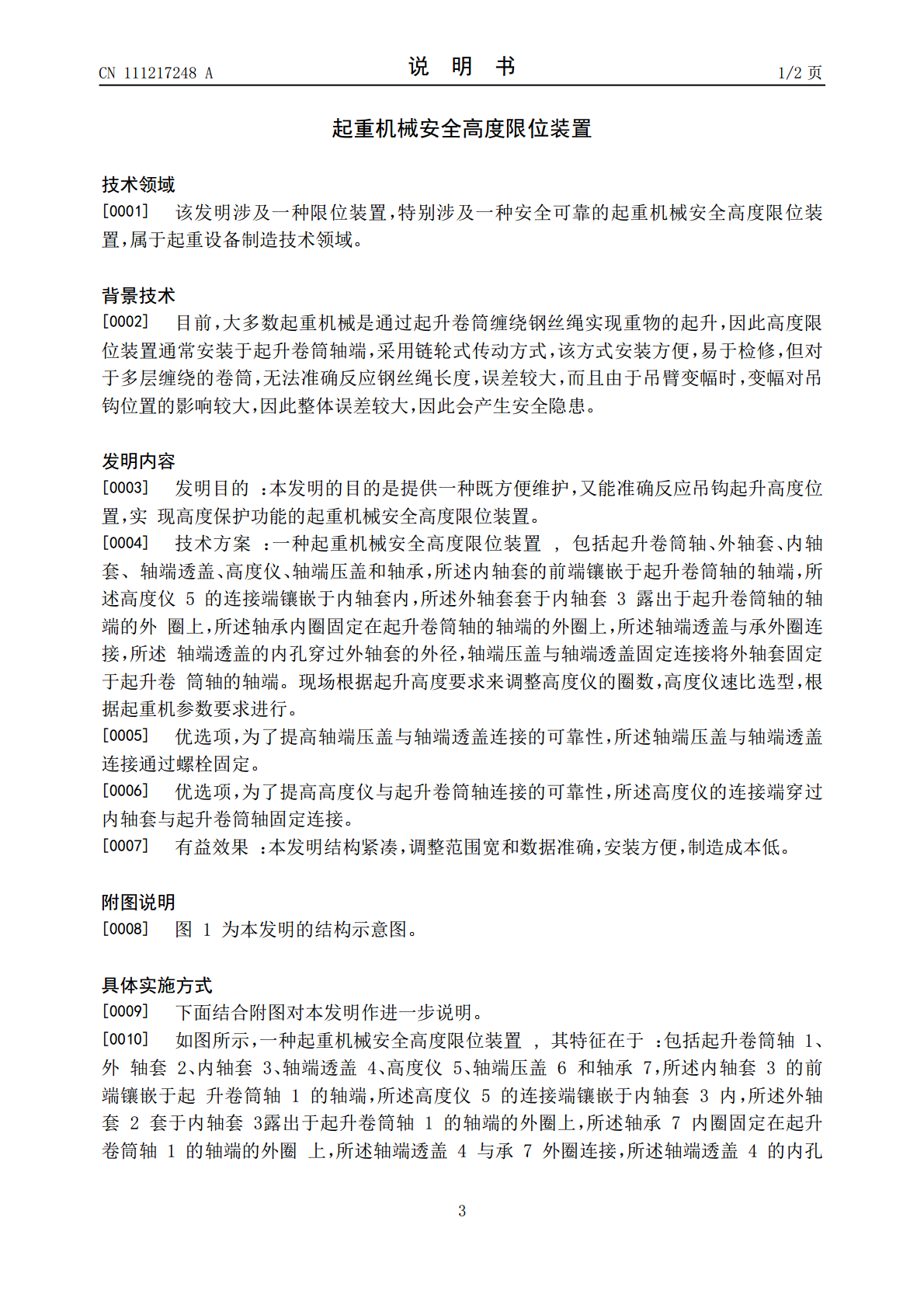

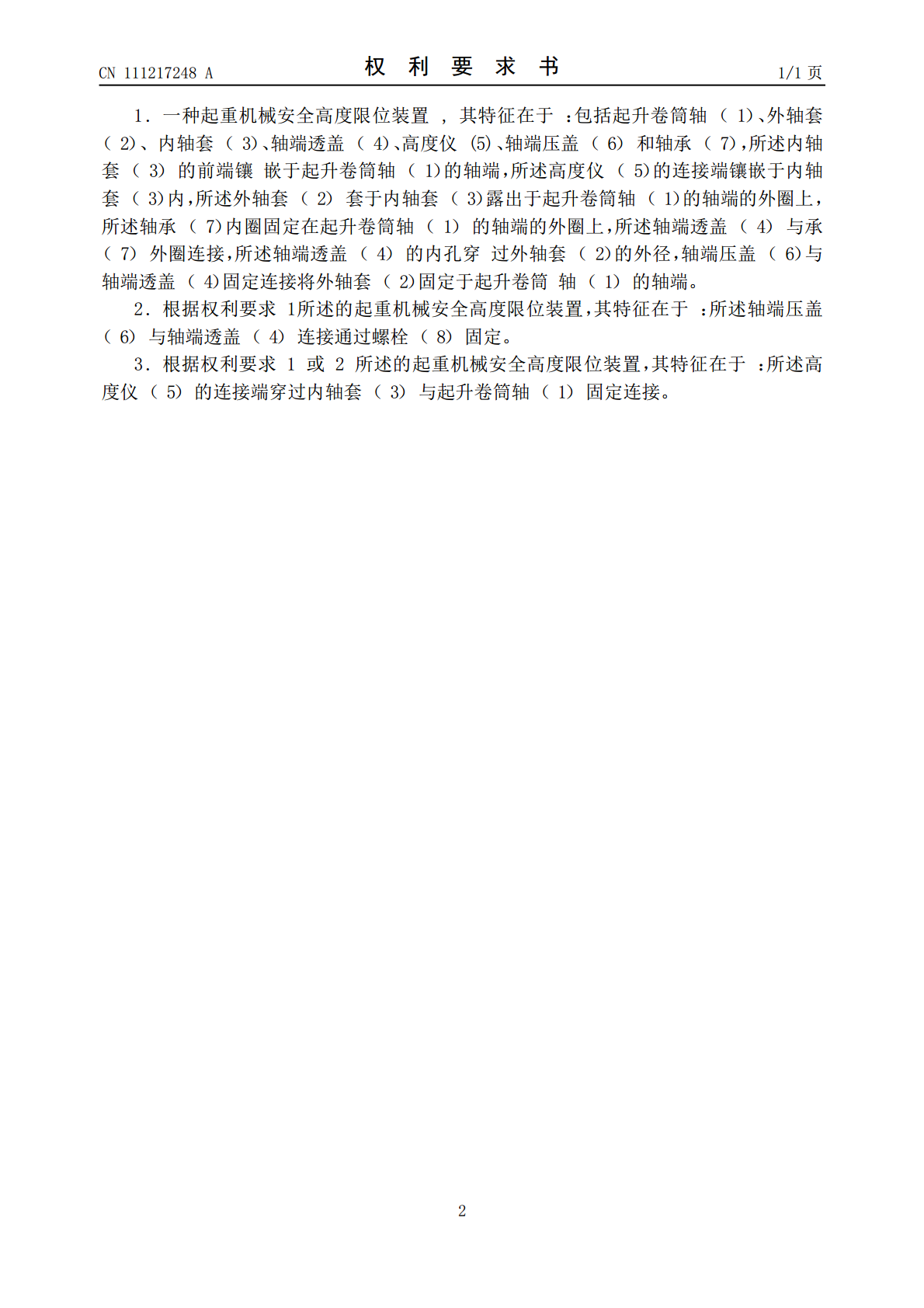

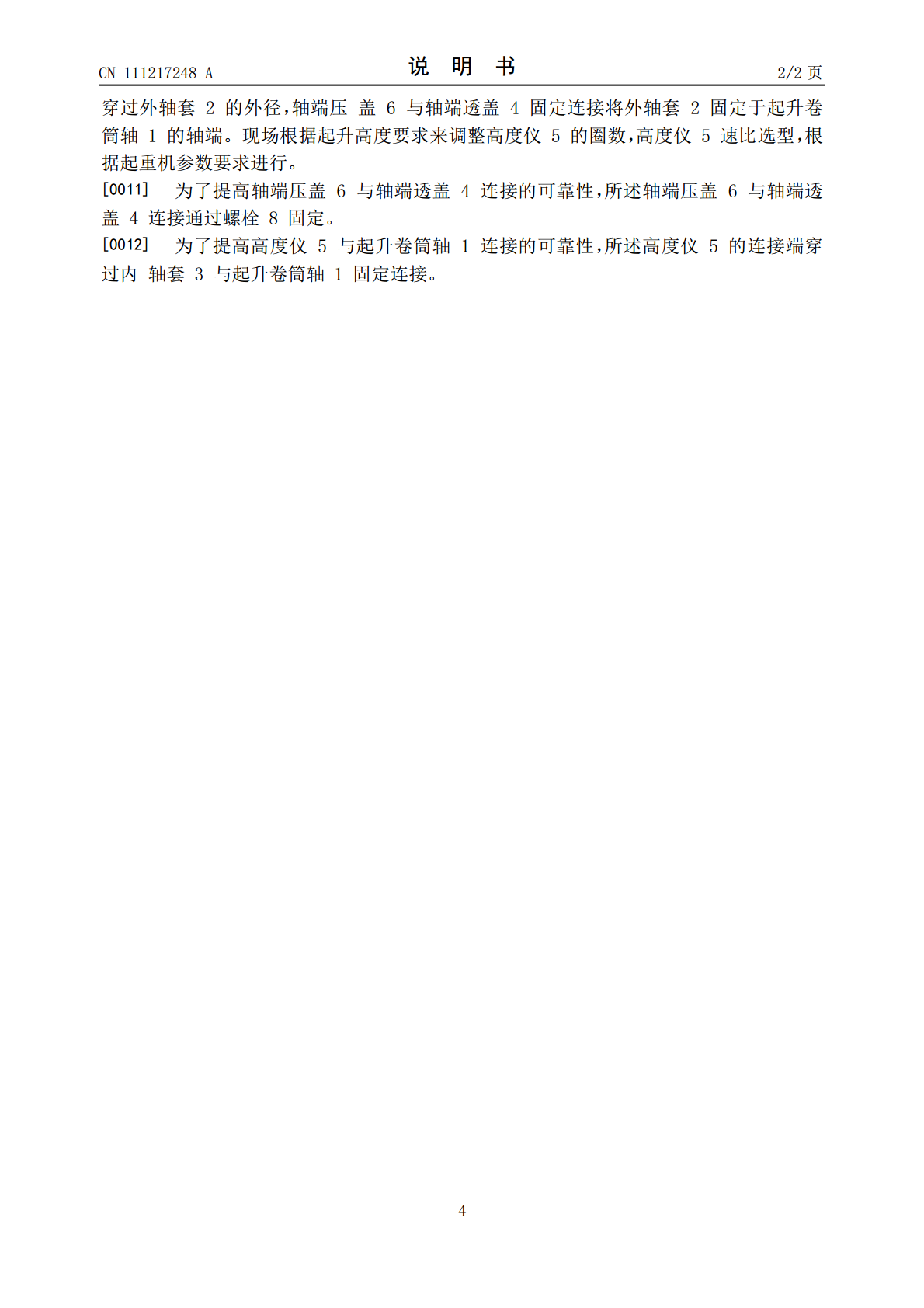

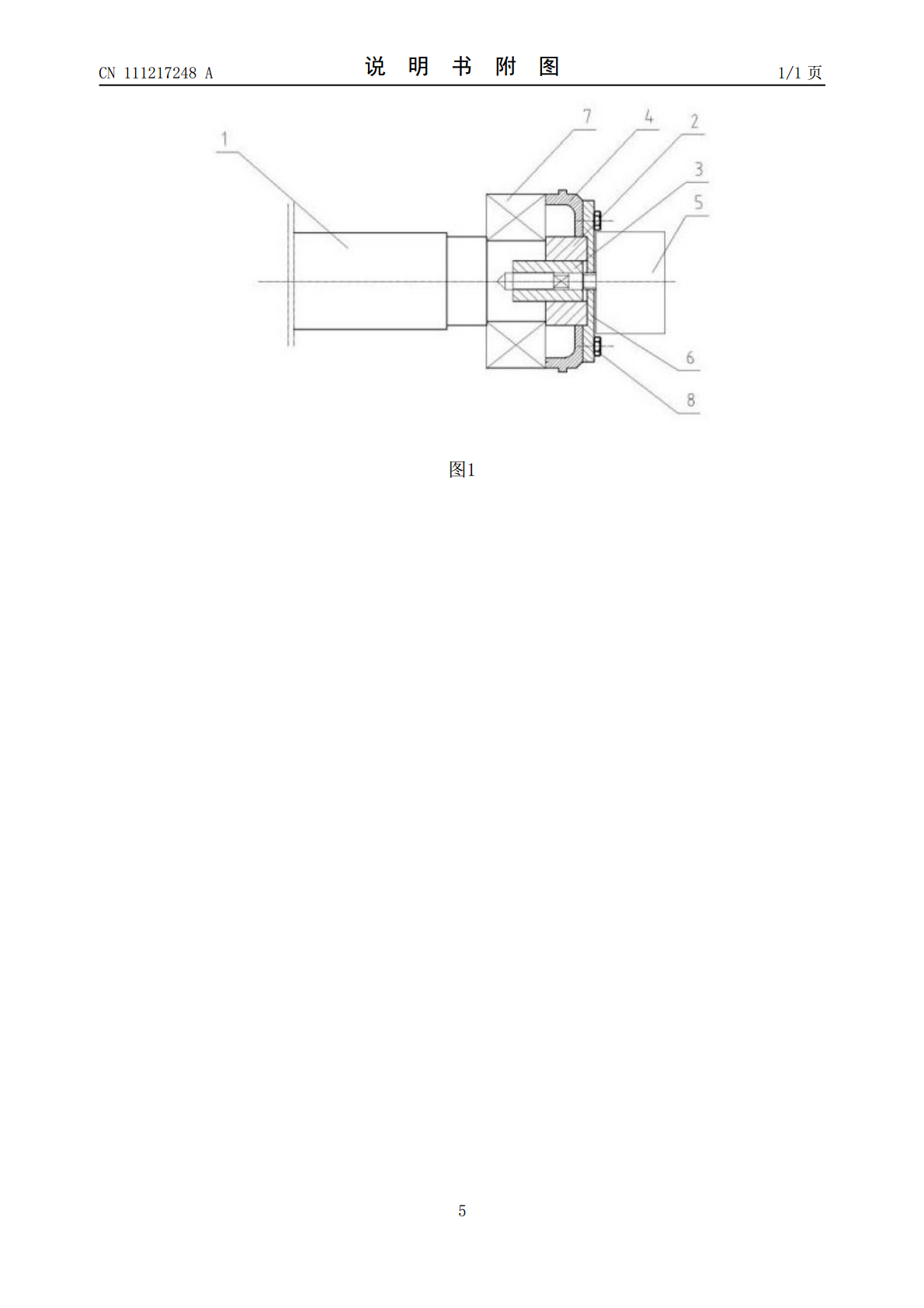

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111217248A(43)申请公布日2020.06.02(21)申请号201811404572.0(22)申请日2018.11.23(71)申请人湖北杜德起重机械有限公司地址442500湖北省十堰市郧县经济开发区天马大道387号8栋101(72)发明人袁春晖(51)Int.Cl.B66C15/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称起重机械安全高度限位装置(57)摘要一种起重机械安全高度限位装置,包括起升卷筒轴、外轴套、内轴套、轴端透盖、高度仪、轴端压盖和轴承，所述内轴套的前端镶嵌于起升卷筒轴的轴端，所述高度仪5的连接端镶嵌于内轴套内，所述外轴套套于内轴套3露出于起升卷筒轴的轴端的外圈上，所述轴承内圈固定在起升卷筒轴的轴端的外圈上，所述轴端透盖与承外圈连接，所述轴端透盖的内孔穿过外轴套的外径，轴端压盖与轴端透盖固定连接将外轴套固定于起升卷筒轴的轴端。现场根据起升高度要求来调整高度仪的圈数，高度仪速比选型，根据起重机参数要求进行。有益效果：本发明结构紧凑，调整范围宽和数据准确，安装方便，制造成本低。CN111217248ACN111217248A权利要求书1/1页1.一种起重机械安全高度限位装置,其特征在于：包括起升卷筒轴（1）、外轴套（2）、内轴套（3）、轴端透盖（4）、高度仪(5)、轴端压盖（6）和轴承（7），所述内轴套（3）的前端镶嵌于起升卷筒轴（1）的轴端，所述高度仪（5）的连接端镶嵌于内轴套（3）内，所述外轴套（2）套于内轴套（3）露出于起升卷筒轴（1）的轴端的外圈上，所述轴承（7）内圈固定在起升卷筒轴（1）的轴端的外圈上，所述轴端透盖（4）与承（7）外圈连接，所述轴端透盖（4）的内孔穿过外轴套（2）的外径，轴端压盖（6）与轴端透盖（4）固定连接将外轴套（2）固定于起升卷筒轴（1）的轴端。2.根据权利要求1所述的起重机械安全高度限位装置，其特征在于：所述轴端压盖（6）与轴端透盖（4）连接通过螺栓（8）固定。3.根据权利要求1或2所述的起重机械安全高度限位装置，其特征在于：所述高度仪（5）的连接端穿过内轴套（3）与起升卷筒轴（1）固定连接。2CN111217248A说明书1/2页起重机械安全高度限位装置技术领域[0001]该发明涉及一种限位装置，特别涉及一种安全可靠的起重机械安全高度限位装置，属于起重设备制造技术领域。背景技术[0002]目前，大多数起重机械是通过起升卷筒缠绕钢丝绳实现重物的起升，因此高度限位装置通常安装于起升卷筒轴端，采用链轮式传动方式，该方式安装方便，易于检修，但对于多层缠绕的卷筒，无法准确反应钢丝绳长度，误差较大，而且由于吊臂变幅时，变幅对吊钩位置的影响较大，因此整体误差较大，因此会产生安全隐患。发明内容[0003]发明目的：本发明的目的是提供一种既方便维护，又能准确反应吊钩起升高度位置，实现高度保护功能的起重机械安全高度限位装置。[0004]技术方案：一种起重机械安全高度限位装置,包括起升卷筒轴、外轴套、内轴套、轴端透盖、高度仪、轴端压盖和轴承，所述内轴套的前端镶嵌于起升卷筒轴的轴端，所述高度仪5的连接端镶嵌于内轴套内，所述外轴套套于内轴套3露出于起升卷筒轴的轴端的外圈上，所述轴承内圈固定在起升卷筒轴的轴端的外圈上，所述轴端透盖与承外圈连接，所述轴端透盖的内孔穿过外轴套的外径，轴端压盖与轴端透盖固定连接将外轴套固定于起升卷筒轴的轴端。现场根据起升高度要求来调整高度仪的圈数，高度仪速比选型，根据起重机参数要求进行。[0005]优选项，为了提高轴端压盖与轴端透盖连接的可靠性，所述轴端压盖与轴端透盖连接通过螺栓固定。[0006]优选项，为了提高高度仪与起升卷筒轴连接的可靠性，所述高度仪的连接端穿过内轴套与起升卷筒轴固定连接。[0007]有益效果：本发明结构紧凑，调整范围宽和数据准确，安装方便，制造成本低。附图说明[0008]图1为本发明的结构示意图。具体实施方式[0009]下面结合附图对本发明作进一步说明。[0010]如图所示，一种起重机械安全高度限位装置,其特征在于：包括起升卷筒轴1、外轴套2、内轴套3、轴端透盖4、高度仪5、轴端压盖6和轴承7，所述内轴套3的前端镶嵌于起升卷筒轴1的轴端，所述高度仪5的连接端镶嵌于内轴套3内，所述外轴套2套于内轴套3露出于起升卷筒轴1的轴端的外圈上，所述轴承7内圈固定在起升卷筒轴1的轴端的外圈上，所述轴端透盖4与承7外圈连接，所述轴端透盖4的内孔3CN111217248A说明书2/2页穿过外轴套2的外径，轴端压盖6与轴端透盖4固定连接将外轴套2固定于起升卷筒轴1的轴端。现场根据起升高度要求来调整高度仪5的圈数，高度仪5速比选型，根据起重机参数要求进行。[001
