一种图像获取方法、装置和电子设备及可读存储介质.pdf

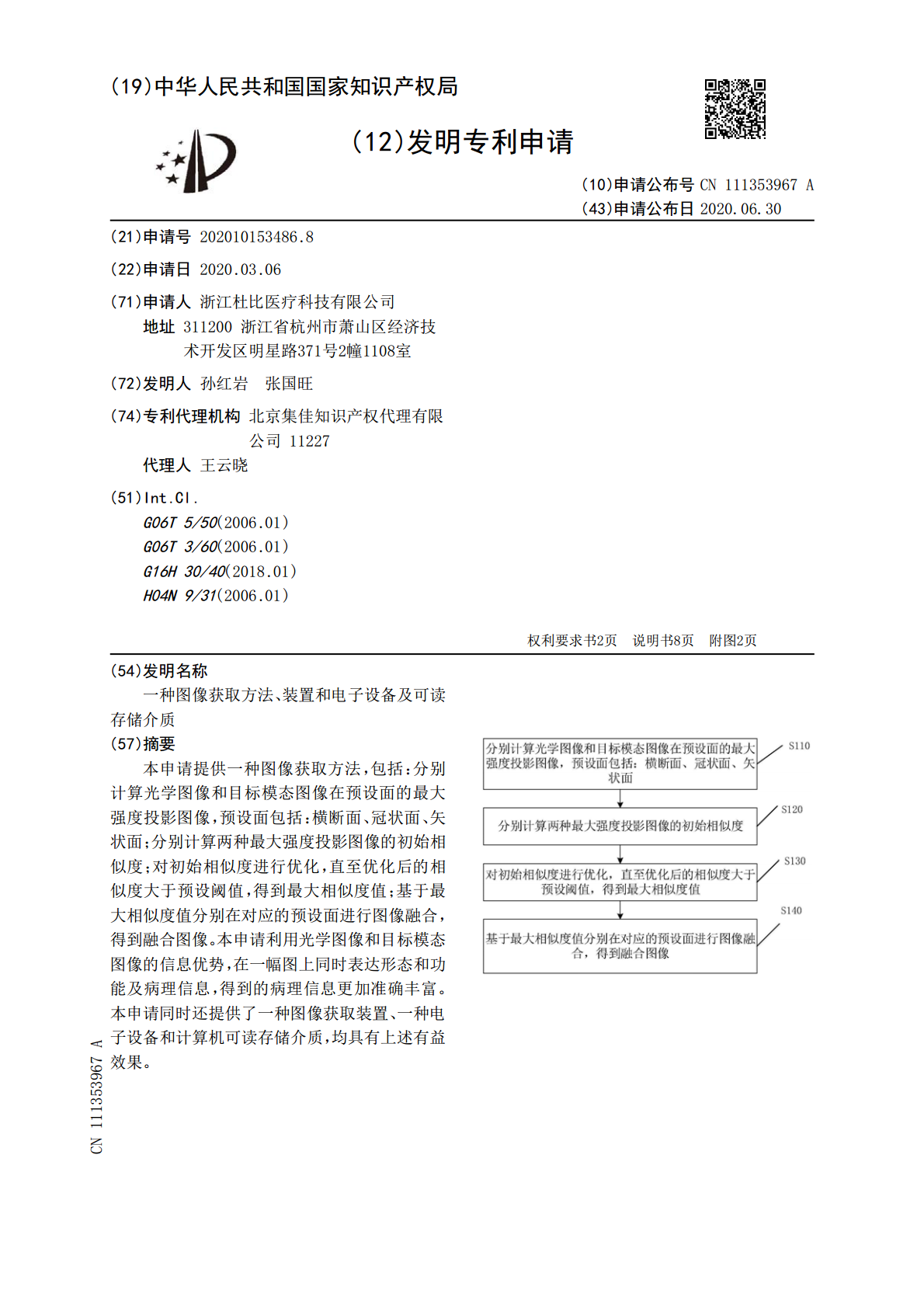

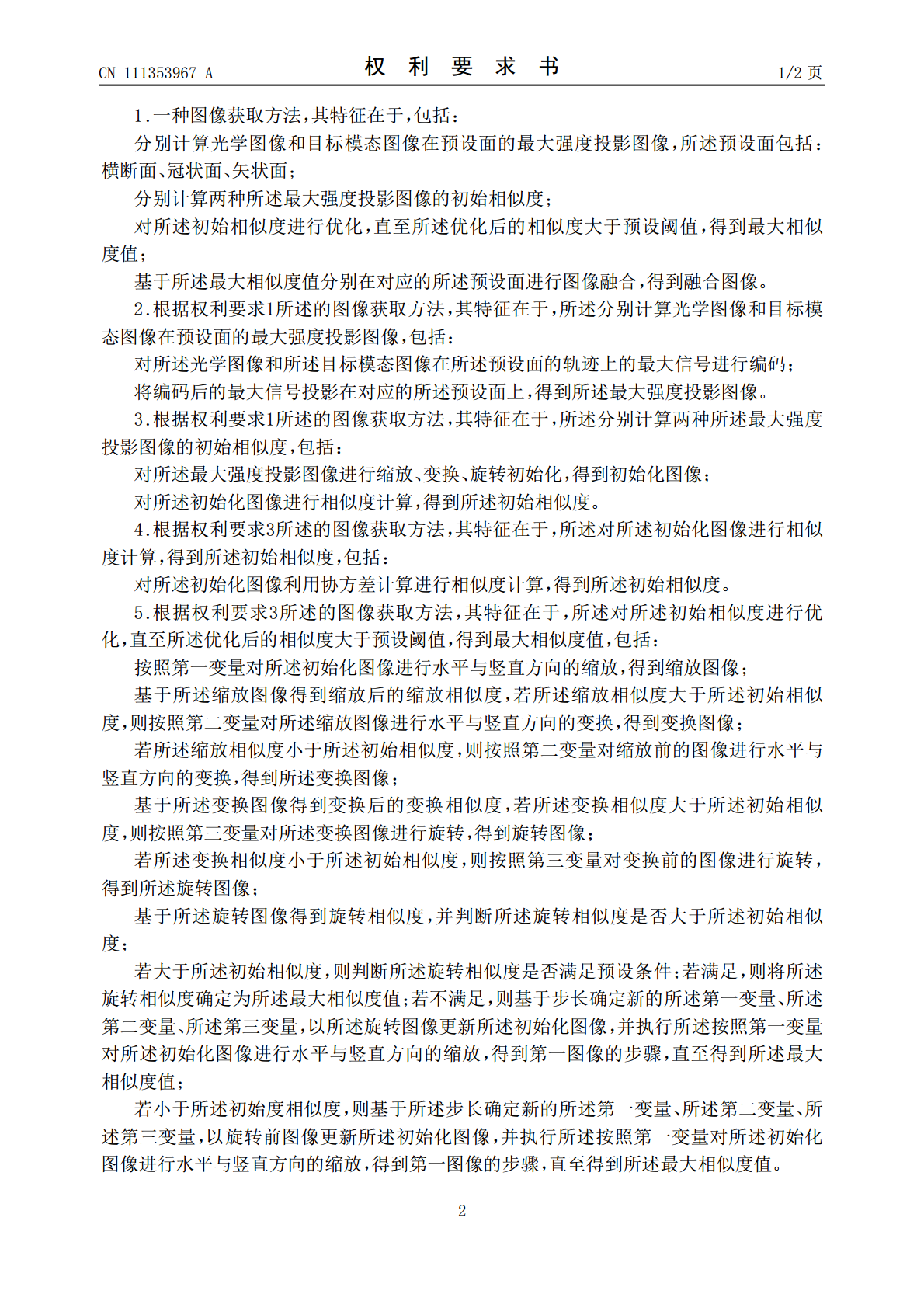

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111353967A(43)申请公布日2020.06.30(21)申请号202010153486.8(22)申请日2020.03.06(71)申请人浙江杜比医疗科技有限公司地址311200浙江省杭州市萧山区经济技术开发区明星路371号2幢1108室(72)发明人孙红岩张国旺(74)专利代理机构北京集佳知识产权代理有限公司11227代理人王云晓(51)Int.Cl.G06T5/50(2006.01)G06T3/60(2006.01)G16H30/40(2018.01)H04N9/31(2006.01)权利要求书2页说明书8页附图2页(54)发明名称一种图像获取方法、装置和电子设备及可读存储介质(57)摘要本申请提供一种图像获取方法，包括：分别计算光学图像和目标模态图像在预设面的最大强度投影图像，预设面包括：横断面、冠状面、矢状面；分别计算两种最大强度投影图像的初始相似度；对初始相似度进行优化，直至优化后的相似度大于预设阈值，得到最大相似度值；基于最大相似度值分别在对应的预设面进行图像融合，得到融合图像。本申请利用光学图像和目标模态图像的信息优势，在一幅图上同时表达形态和功能及病理信息，得到的病理信息更加准确丰富。本申请同时还提供了一种图像获取装置、一种电子设备和计算机可读存储介质，均具有上述有益效果。CN111353967ACN111353967A权利要求书1/2页1.一种图像获取方法，其特征在于，包括：分别计算光学图像和目标模态图像在预设面的最大强度投影图像，所述预设面包括：横断面、冠状面、矢状面；分别计算两种所述最大强度投影图像的初始相似度；对所述初始相似度进行优化，直至所述优化后的相似度大于预设阈值，得到最大相似度值；基于所述最大相似度值分别在对应的所述预设面进行图像融合，得到融合图像。2.根据权利要求1所述的图像获取方法，其特征在于，所述分别计算光学图像和目标模态图像在预设面的最大强度投影图像，包括：对所述光学图像和所述目标模态图像在所述预设面的轨迹上的最大信号进行编码；将编码后的最大信号投影在对应的所述预设面上，得到所述最大强度投影图像。3.根据权利要求1所述的图像获取方法，其特征在于，所述分别计算两种所述最大强度投影图像的初始相似度，包括：对所述最大强度投影图像进行缩放、变换、旋转初始化，得到初始化图像；对所述初始化图像进行相似度计算，得到所述初始相似度。4.根据权利要求3所述的图像获取方法，其特征在于，所述对所述初始化图像进行相似度计算，得到所述初始相似度，包括：对所述初始化图像利用协方差计算进行相似度计算，得到所述初始相似度。5.根据权利要求3所述的图像获取方法，其特征在于，所述对所述初始相似度进行优化，直至所述优化后的相似度大于预设阈值，得到最大相似度值，包括：按照第一变量对所述初始化图像进行水平与竖直方向的缩放，得到缩放图像；基于所述缩放图像得到缩放后的缩放相似度，若所述缩放相似度大于所述初始相似度，则按照第二变量对所述缩放图像进行水平与竖直方向的变换，得到变换图像；若所述缩放相似度小于所述初始相似度，则按照第二变量对缩放前的图像进行水平与竖直方向的变换，得到所述变换图像；基于所述变换图像得到变换后的变换相似度，若所述变换相似度大于所述初始相似度，则按照第三变量对所述变换图像进行旋转，得到旋转图像；若所述变换相似度小于所述初始相似度，则按照第三变量对变换前的图像进行旋转，得到所述旋转图像；基于所述旋转图像得到旋转相似度，并判断所述旋转相似度是否大于所述初始相似度；若大于所述初始相似度，则判断所述旋转相似度是否满足预设条件；若满足，则将所述旋转相似度确定为所述最大相似度值；若不满足，则基于步长确定新的所述第一变量、所述第二变量、所述第三变量，以所述旋转图像更新所述初始化图像，并执行所述按照第一变量对所述初始化图像进行水平与竖直方向的缩放，得到第一图像的步骤，直至得到所述最大相似度值；若小于所述初始度相似度，则基于所述步长确定新的所述第一变量、所述第二变量、所述第三变量，以旋转前图像更新所述初始化图像，并执行所述按照第一变量对所述初始化图像进行水平与竖直方向的缩放，得到第一图像的步骤，直至得到所述最大相似度值。2CN111353967A权利要求书2/2页6.根据权利要求5所述的图像获取方法，其特征在于，所述判断所述旋转相似度是否满足预设条件，包括：判断所述旋转相似度与所述初始相似度的差值的绝对值是否小于预设阈值；或，判断所述旋转相似度对应的所述步长是否大于预设步长阈值。7.根据权利要求1所述的图像获取方法，其特征在于，所述目标模态图像是超声图像、微波成像图像、CT图像中的任意一种。8.一种图像获取装置，其特征在于，包括：最大强度投影图像
