一种灵活可调的饲料制备系统及饲料加工方法.pdf

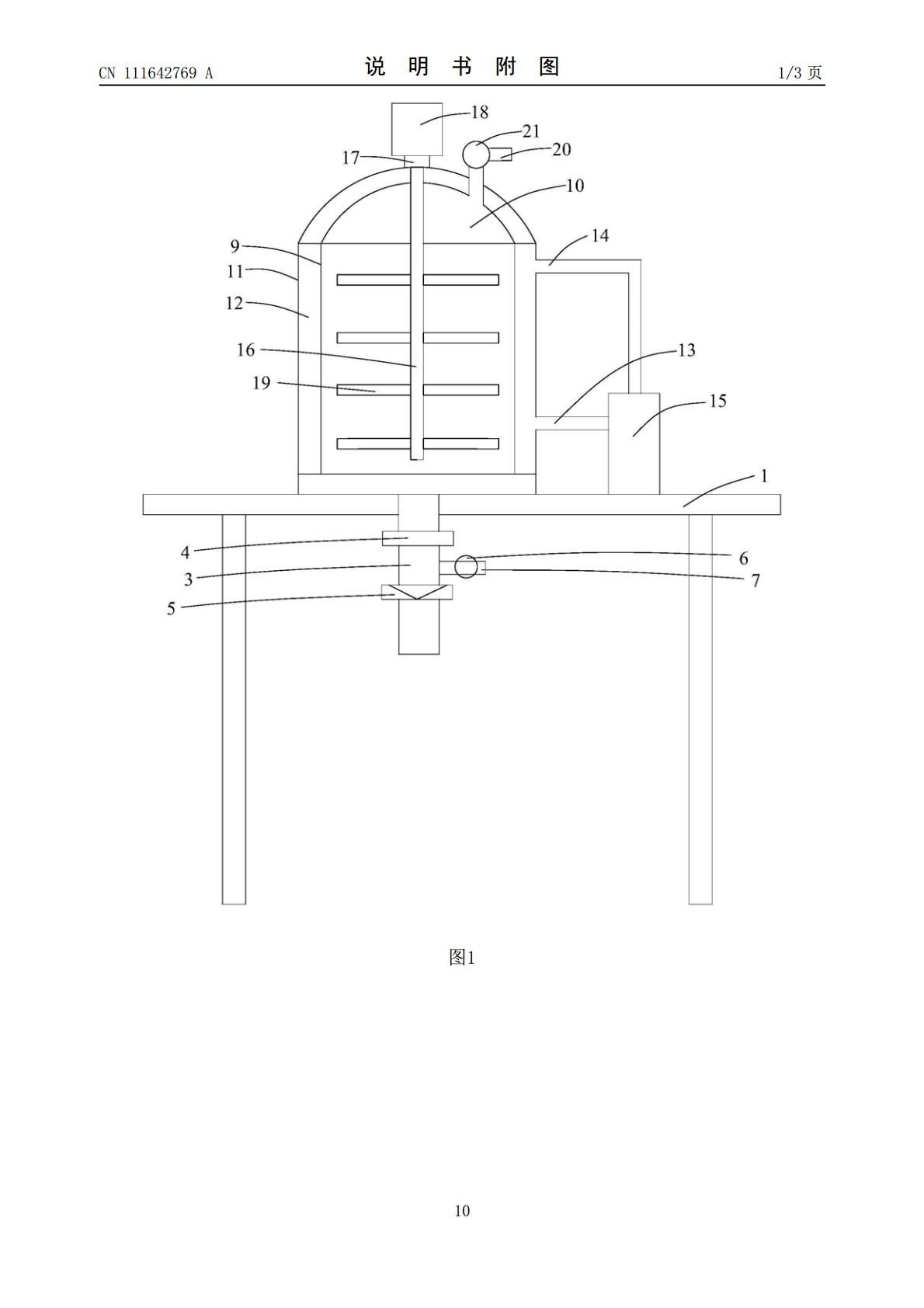

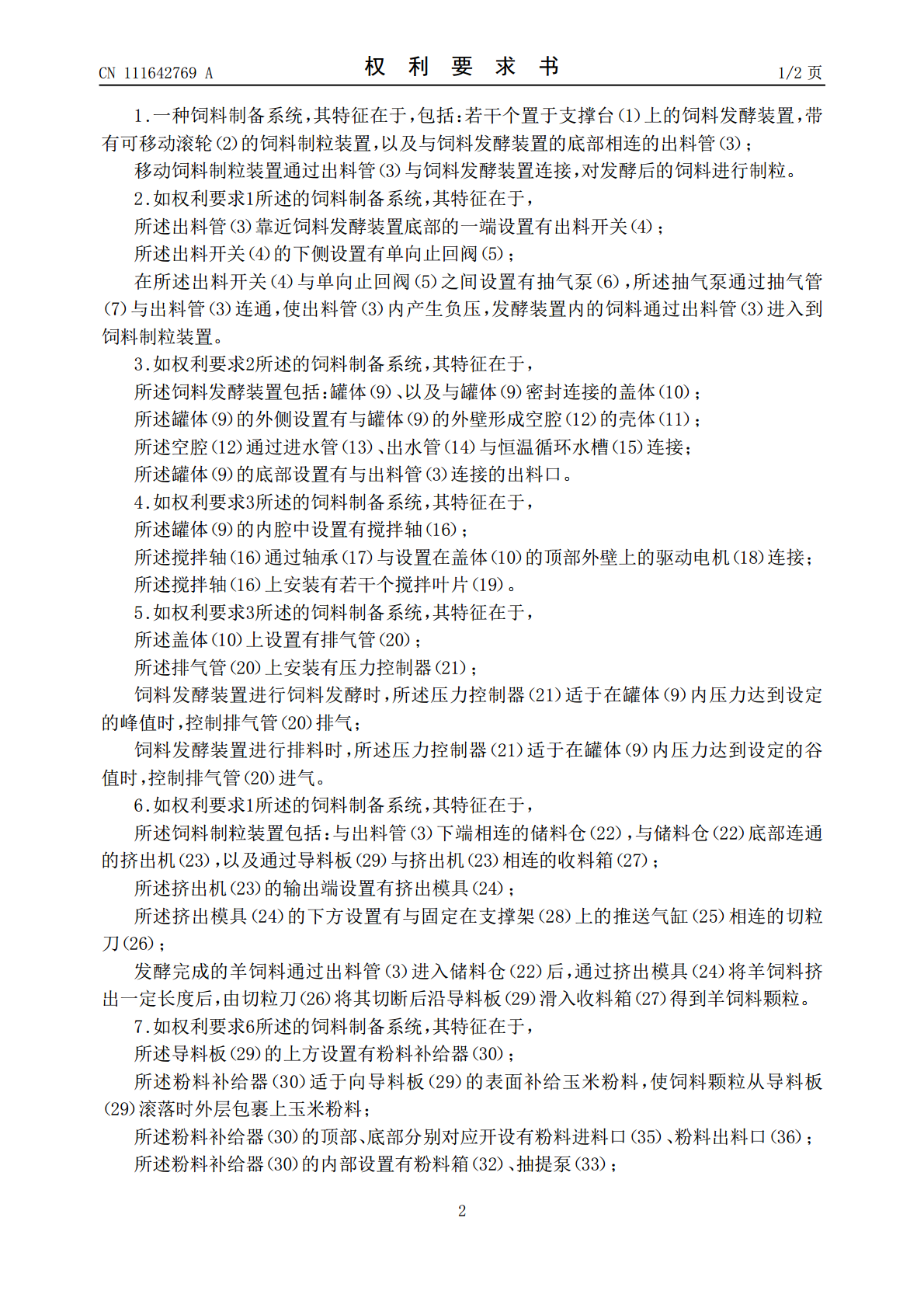

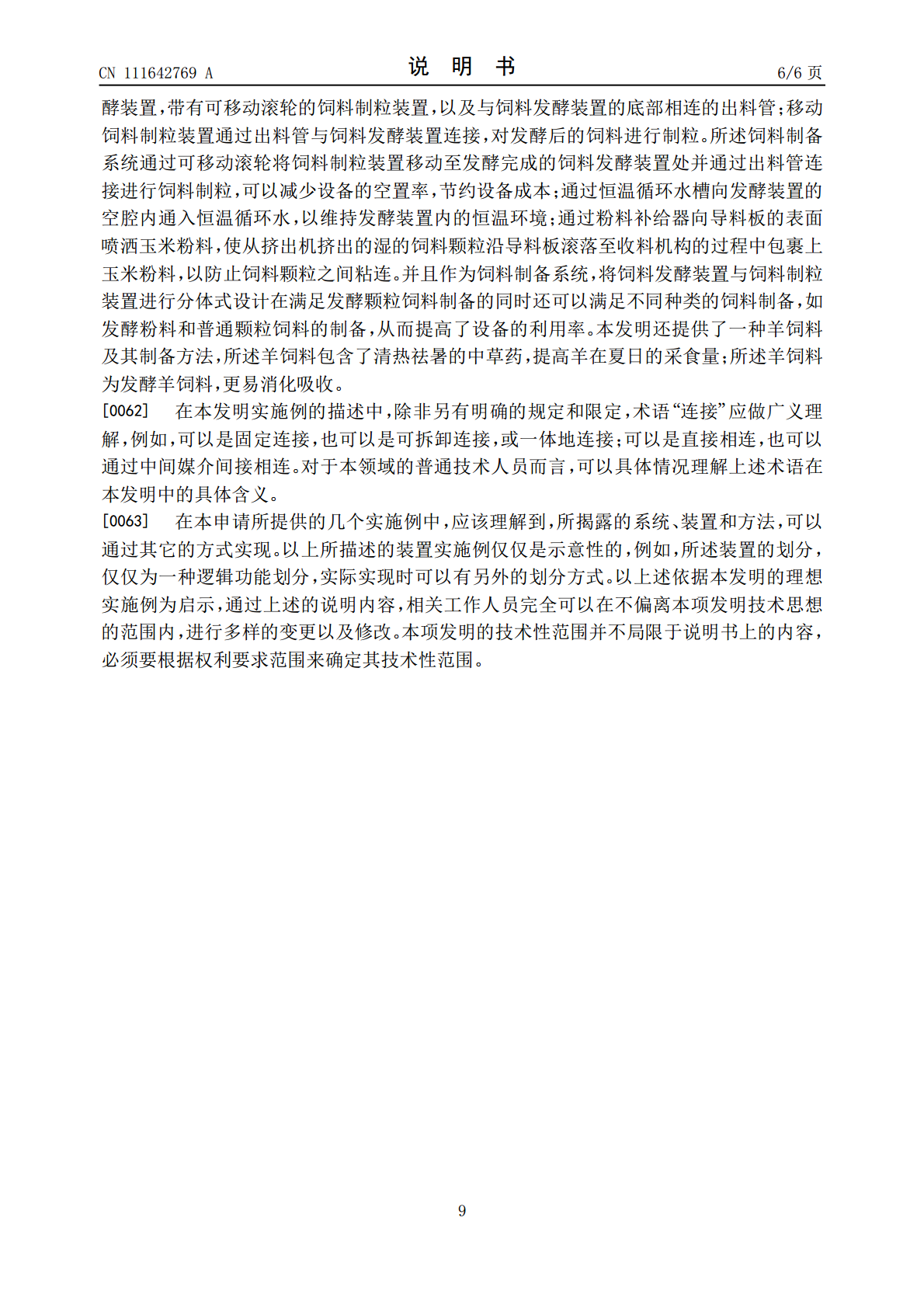

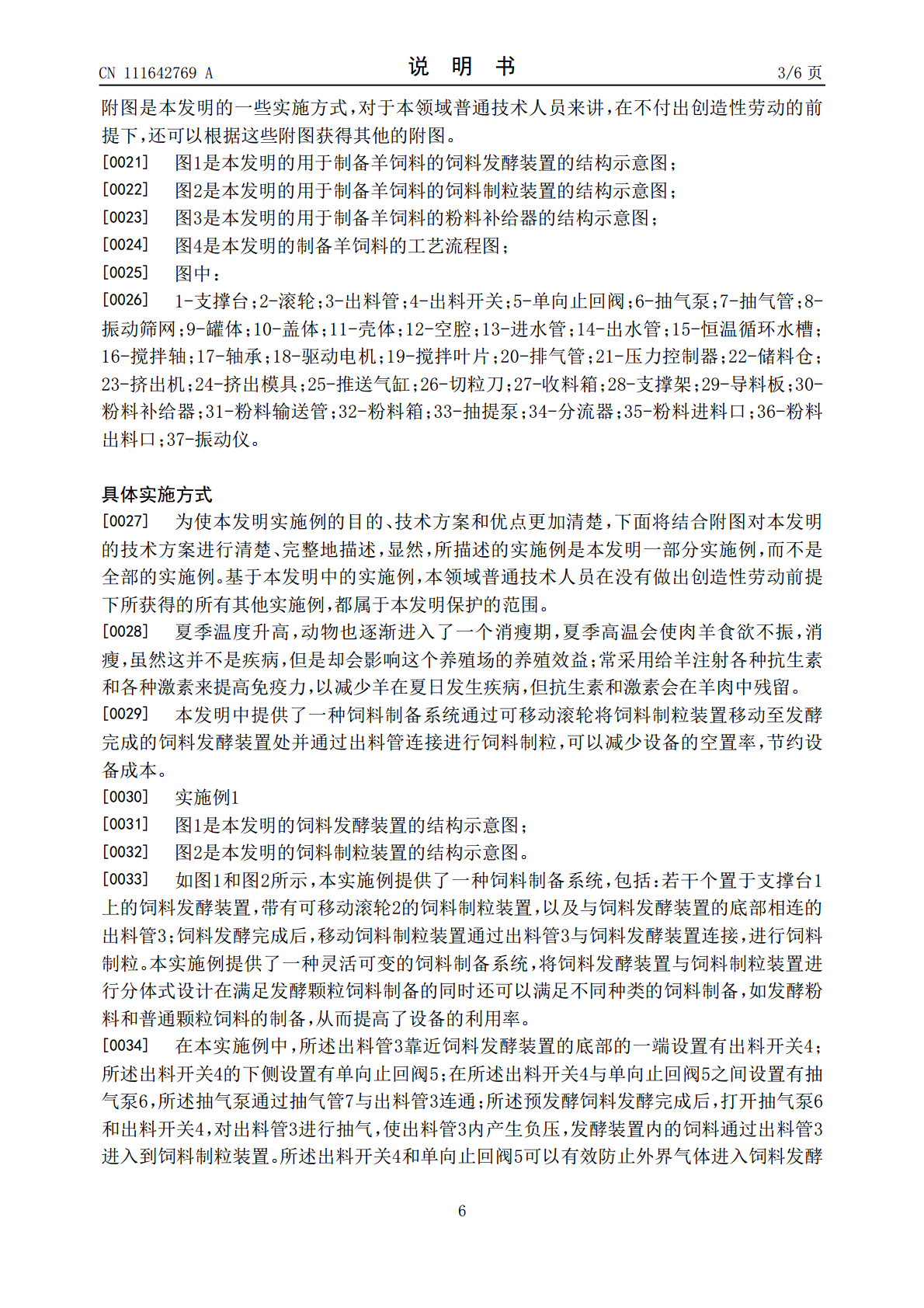

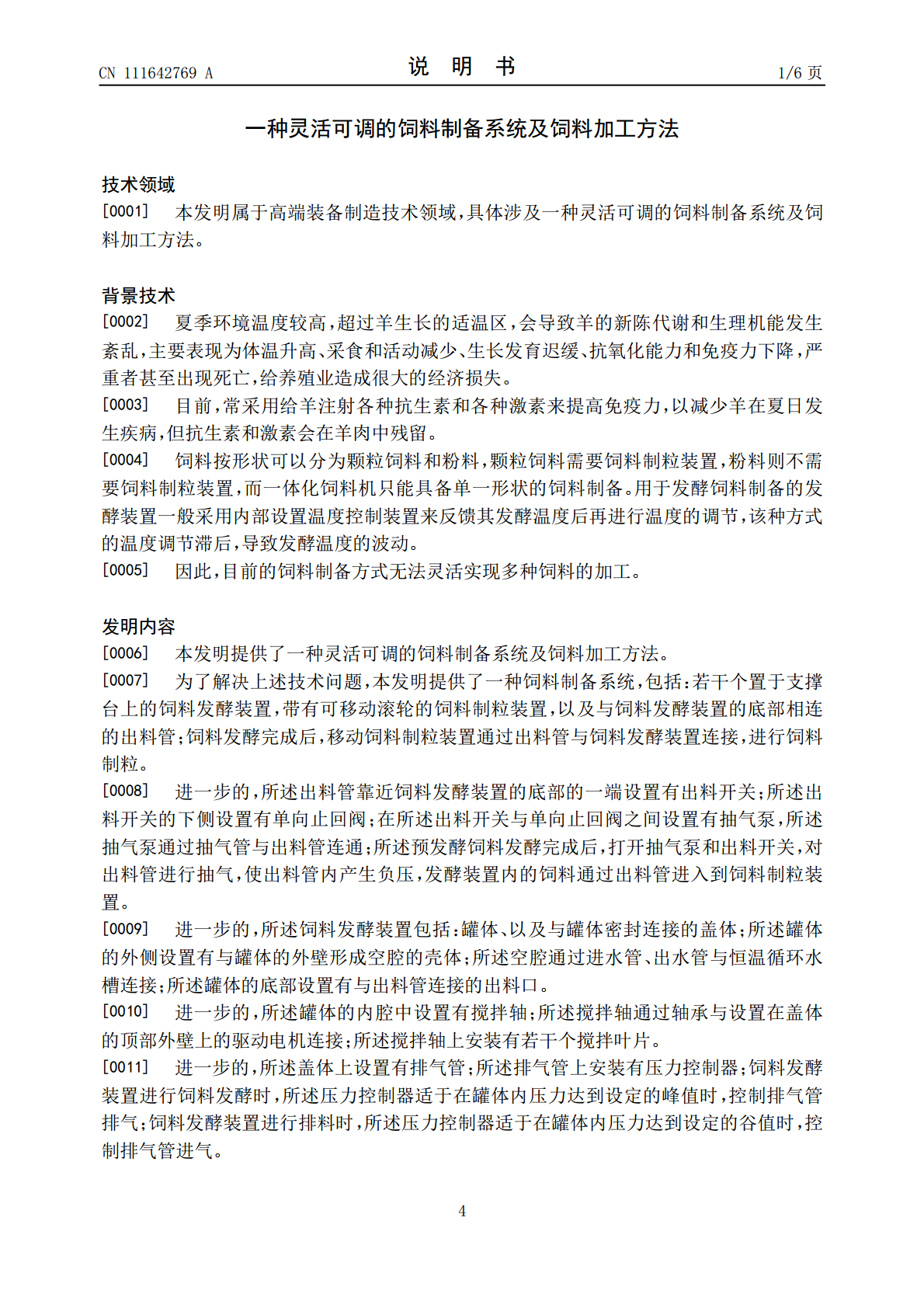

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111642769A(43)申请公布日2020.09.11(21)申请号202010594762.4A23K10/37(2016.01)(22)申请日2020.06.28A23K10/38(2016.01)A23K10/12(2016.01)(71)申请人江苏波杜农牧股份有限公司A23K40/10(2016.01)地址211800江苏省南京市浦口区星甸街A23K40/30(2016.01)道林河南路1号(72)发明人尤佩华尤蒙于伟(74)专利代理机构常州市权航专利代理有限公司32280代理人赵慧(51)Int.Cl.A23N17/00(2006.01)B07B1/28(2006.01)C12M1/38(2006.01)A23K50/10(2016.01)A23K10/30(2016.01)权利要求书2页说明书6页附图3页(54)发明名称一种灵活可调的饲料制备系统及饲料加工方法(57)摘要本发明属于高端装备制造技术领域，具体涉及一种灵活可调的饲料制备系统及饲料加工方法。所述饲料制备系统，包括：若干个置于支撑台上的饲料发酵装置，带有可移动滚轮的饲料制粒装置，以及与饲料发酵装置的底部相连的出料管；移动饲料制粒装置通过出料管与饲料发酵装置连接，对发酵后的饲料进行制粒。所述饲料制备系统通过可移动滚轮将饲料制粒装置移动至发酵完成的饲料发酵装置处并通过出料管连接进行饲料制粒，可以减少设备的空置率，节约设备成本。CN111642769ACN111642769A权利要求书1/2页1.一种饲料制备系统，其特征在于，包括：若干个置于支撑台（1）上的饲料发酵装置，带有可移动滚轮（2）的饲料制粒装置，以及与饲料发酵装置的底部相连的出料管（3）；移动饲料制粒装置通过出料管（3）与饲料发酵装置连接，对发酵后的饲料进行制粒。2.如权利要求1所述的饲料制备系统，其特征在于，所述出料管（3）靠近饲料发酵装置底部的一端设置有出料开关（4）；所述出料开关（4）的下侧设置有单向止回阀（5）；在所述出料开关（4）与单向止回阀（5）之间设置有抽气泵（6），所述抽气泵通过抽气管（7）与出料管（3）连通，使出料管（3）内产生负压，发酵装置内的饲料通过出料管（3）进入到饲料制粒装置。3.如权利要求2所述的饲料制备系统，其特征在于，所述饲料发酵装置包括：罐体（9）、以及与罐体（9）密封连接的盖体（10）；所述罐体（9）的外侧设置有与罐体（9）的外壁形成空腔（12）的壳体（11）；所述空腔（12）通过进水管（13）、出水管（14）与恒温循环水槽（15）连接；所述罐体（9）的底部设置有与出料管（3）连接的出料口。4.如权利要求3所述的饲料制备系统，其特征在于，所述罐体（9）的内腔中设置有搅拌轴（16）；所述搅拌轴（16）通过轴承（17）与设置在盖体（10）的顶部外壁上的驱动电机（18）连接；所述搅拌轴（16）上安装有若干个搅拌叶片（19）。5.如权利要求3所述的饲料制备系统，其特征在于，所述盖体（10）上设置有排气管（20）；所述排气管（20）上安装有压力控制器（21）；饲料发酵装置进行饲料发酵时，所述压力控制器（21）适于在罐体（9）内压力达到设定的峰值时，控制排气管（20）排气；饲料发酵装置进行排料时，所述压力控制器（21）适于在罐体（9）内压力达到设定的谷值时，控制排气管（20）进气。6.如权利要求1所述的饲料制备系统，其特征在于，所述饲料制粒装置包括：与出料管（3）下端相连的储料仓（22），与储料仓（22）底部连通的挤出机（23），以及通过导料板（29）与挤出机（23）相连的收料箱（27）；所述挤出机（23）的输出端设置有挤出模具（24）；所述挤出模具（24）的下方设置有与固定在支撑架（28）上的推送气缸（25）相连的切粒刀（26）；发酵完成的羊饲料通过出料管（3）进入储料仓（22）后，通过挤出模具（24）将羊饲料挤出一定长度后，由切粒刀（26）将其切断后沿导料板（29）滑入收料箱（27）得到羊饲料颗粒。7.如权利要求6所述的饲料制备系统，其特征在于，所述导料板（29）的上方设置有粉料补给器（30）；所述粉料补给器（30）适于向导料板（29）的表面补给玉米粉料，使饲料颗粒从导料板（29）滚落时外层包裹上玉米粉料；所述粉料补给器（30）的顶部、底部分别对应开设有粉料进料口（35）、粉料出料口（36）；所述粉料补给器（30）的内部设置有粉料箱（32）、抽提泵（33）；2CN111642769A权利要求书2/2页所述抽提泵（33）适于将收料箱（27）内的玉米粉料通过粉料输送管（31）输送至粉料箱（32）内；所述粉料箱（32）的底部设置有与粉料出口（36）相连的分流器（34）。8.一种羊饲料，其特征在于，所
