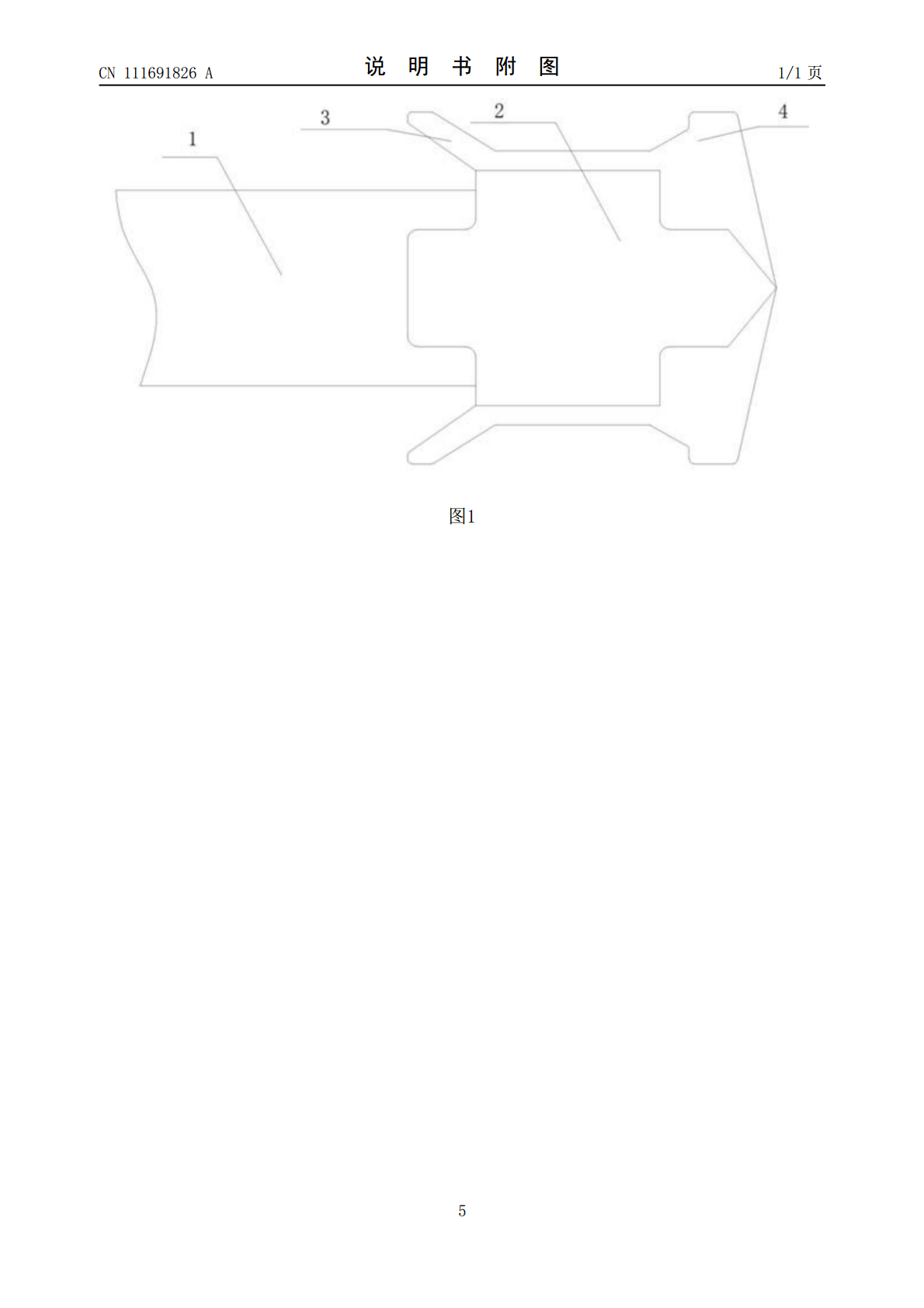

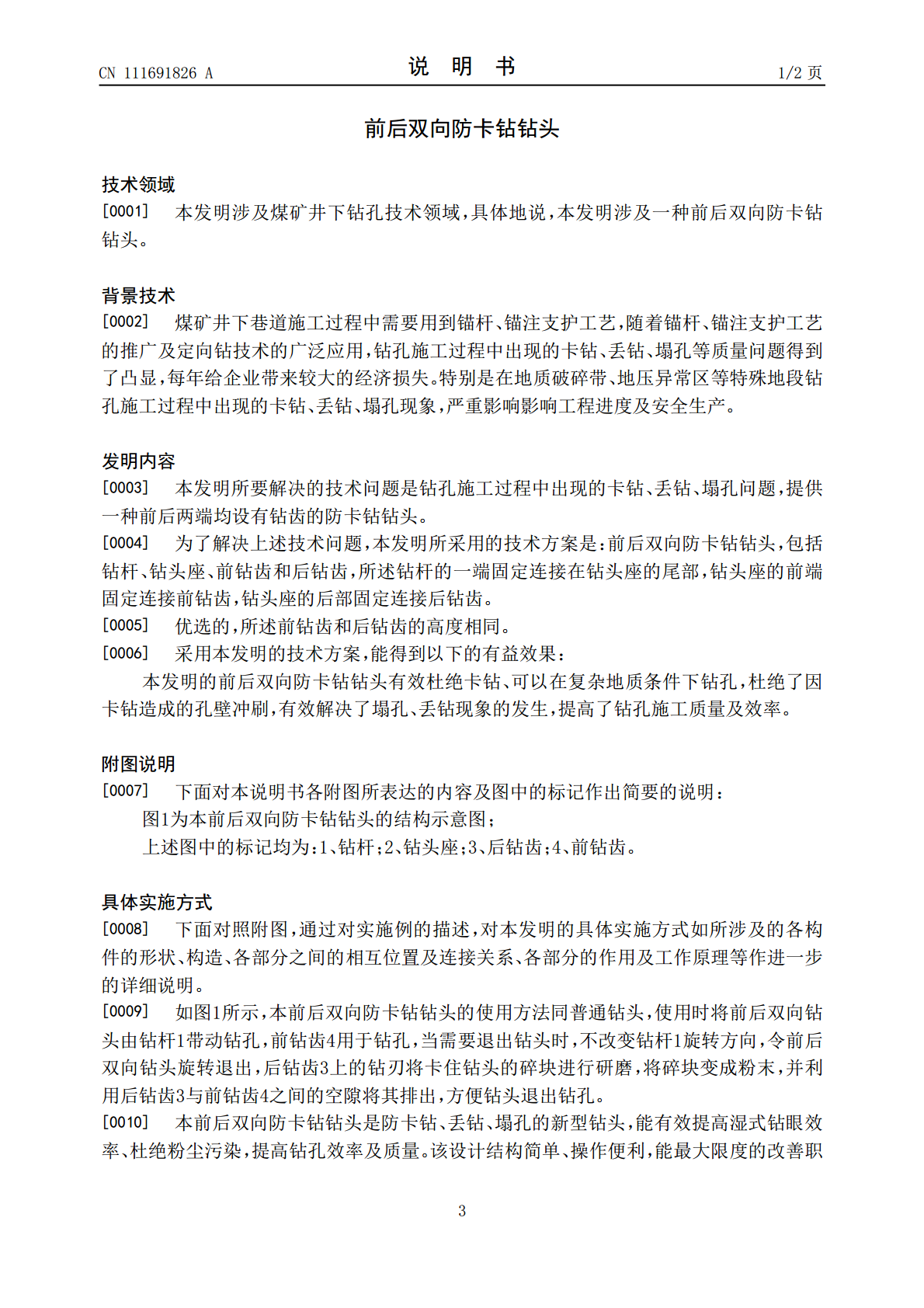

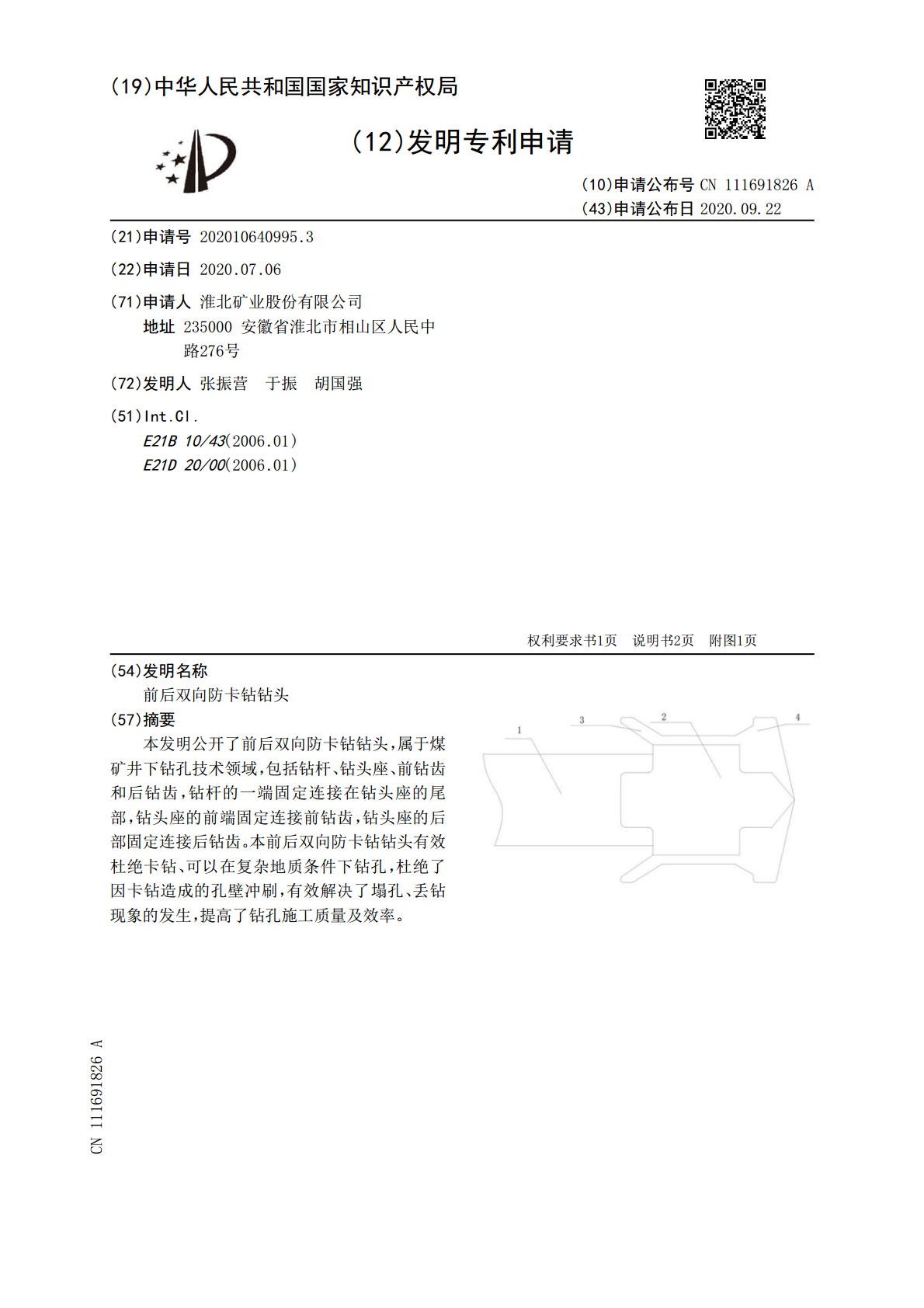

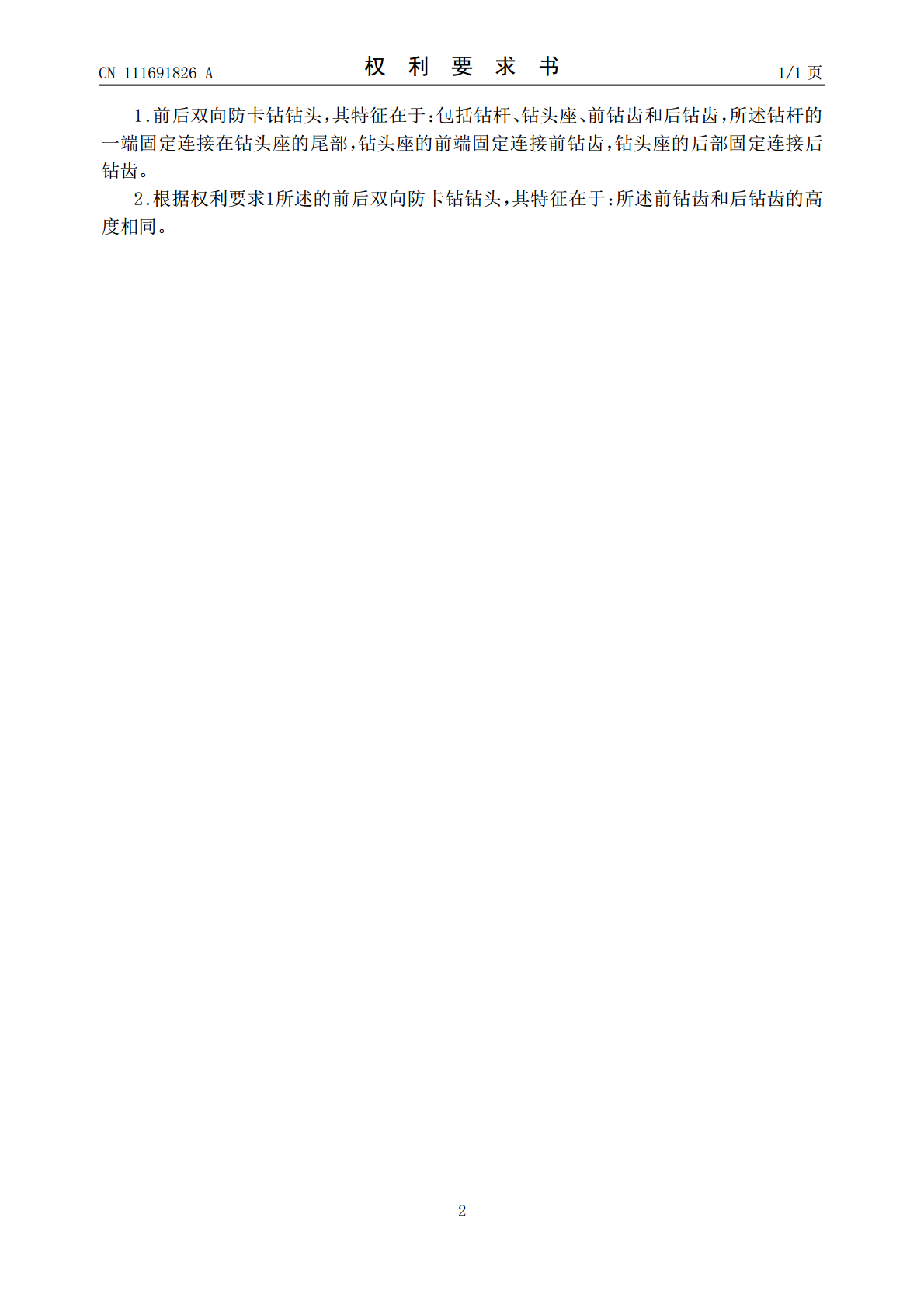

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111691826A(43)申请公布日2020.09.22(21)申请号202010640995.3(22)申请日2020.07.06(71)申请人淮北矿业股份有限公司地址235000安徽省淮北市相山区人民中路276号(72)发明人张振营于振胡国强(51)Int.Cl.E21B10/43(2006.01)E21D20/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称前后双向防卡钻钻头(57)摘要本发明公开了前后双向防卡钻钻头，属于煤矿井下钻孔技术领域，包括钻杆、钻头座、前钻齿和后钻齿，钻杆的一端固定连接在钻头座的尾部，钻头座的前端固定连接前钻齿，钻头座的后部固定连接后钻齿。本前后双向防卡钻钻头有效杜绝卡钻、可以在复杂地质条件下钻孔，杜绝了因卡钻造成的孔壁冲刷，有效解决了塌孔、丢钻现象的发生，提高了钻孔施工质量及效率。CN111691826ACN111691826A权利要求书1/1页1.前后双向防卡钻钻头，其特征在于：包括钻杆、钻头座、前钻齿和后钻齿，所述钻杆的一端固定连接在钻头座的尾部，钻头座的前端固定连接前钻齿，钻头座的后部固定连接后钻齿。2.根据权利要求1所述的前后双向防卡钻钻头，其特征在于：所述前钻齿和后钻齿的高度相同。2CN111691826A说明书1/2页前后双向防卡钻钻头技术领域[0001]本发明涉及煤矿井下钻孔技术领域，具体地说，本发明涉及一种前后双向防卡钻钻头。背景技术[0002]煤矿井下巷道施工过程中需要用到锚杆、锚注支护工艺，随着锚杆、锚注支护工艺的推广及定向钻技术的广泛应用，钻孔施工过程中出现的卡钻、丢钻、塌孔等质量问题得到了凸显，每年给企业带来较大的经济损失。特别是在地质破碎带、地压异常区等特殊地段钻孔施工过程中出现的卡钻、丢钻、塌孔现象，严重影响影响工程进度及安全生产。发明内容[0003]本发明所要解决的技术问题是钻孔施工过程中出现的卡钻、丢钻、塌孔问题，提供一种前后两端均设有钻齿的防卡钻钻头。[0004]为了解决上述技术问题，本发明所采用的技术方案是：前后双向防卡钻钻头，包括钻杆、钻头座、前钻齿和后钻齿，所述钻杆的一端固定连接在钻头座的尾部，钻头座的前端固定连接前钻齿，钻头座的后部固定连接后钻齿。[0005]优选的，所述前钻齿和后钻齿的高度相同。[0006]采用本发明的技术方案，能得到以下的有益效果：本发明的前后双向防卡钻钻头有效杜绝卡钻、可以在复杂地质条件下钻孔，杜绝了因卡钻造成的孔壁冲刷，有效解决了塌孔、丢钻现象的发生，提高了钻孔施工质量及效率。附图说明[0007]下面对本说明书各附图所表达的内容及图中的标记作出简要的说明：图1为本前后双向防卡钻钻头的结构示意图；上述图中的标记均为：1、钻杆；2、钻头座；3、后钻齿；4、前钻齿。具体实施方式[0008]下面对照附图，通过对实施例的描述，对本发明的具体实施方式如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理等作进一步的详细说明。[0009]如图1所示，本前后双向防卡钻钻头的使用方法同普通钻头，使用时将前后双向钻头由钻杆1带动钻孔，前钻齿4用于钻孔，当需要退出钻头时，不改变钻杆1旋转方向，令前后双向钻头旋转退出，后钻齿3上的钻刃将卡住钻头的碎块进行研磨，将碎块变成粉末，并利用后钻齿3与前钻齿4之间的空隙将其排出，方便钻头退出钻孔。[0010]本前后双向防卡钻钻头是防卡钻、丢钻、塌孔的新型钻头，能有效提高湿式钻眼效率、杜绝粉尘污染，提高钻孔效率及质量。该设计结构简单、操作便利，能最大限度的改善职3CN111691826A说明书2/2页工劳动环境、提高了工作效率。[0011]上面结合附图对本发明进行了示例性描述，显然本发明具体实现并不受上述方式的限制，只要采用了本发明的方法构思和技术方案进行的各种非实质性的改进，或未经改进将本发明的构思和技术方案直接应用于其它场合的，均在本发明的保护范围之内。4CN111691826A说明书附图1/1页图15
