混凝土外加剂防漏型计量系统及混凝土外加剂计量方法.pdf

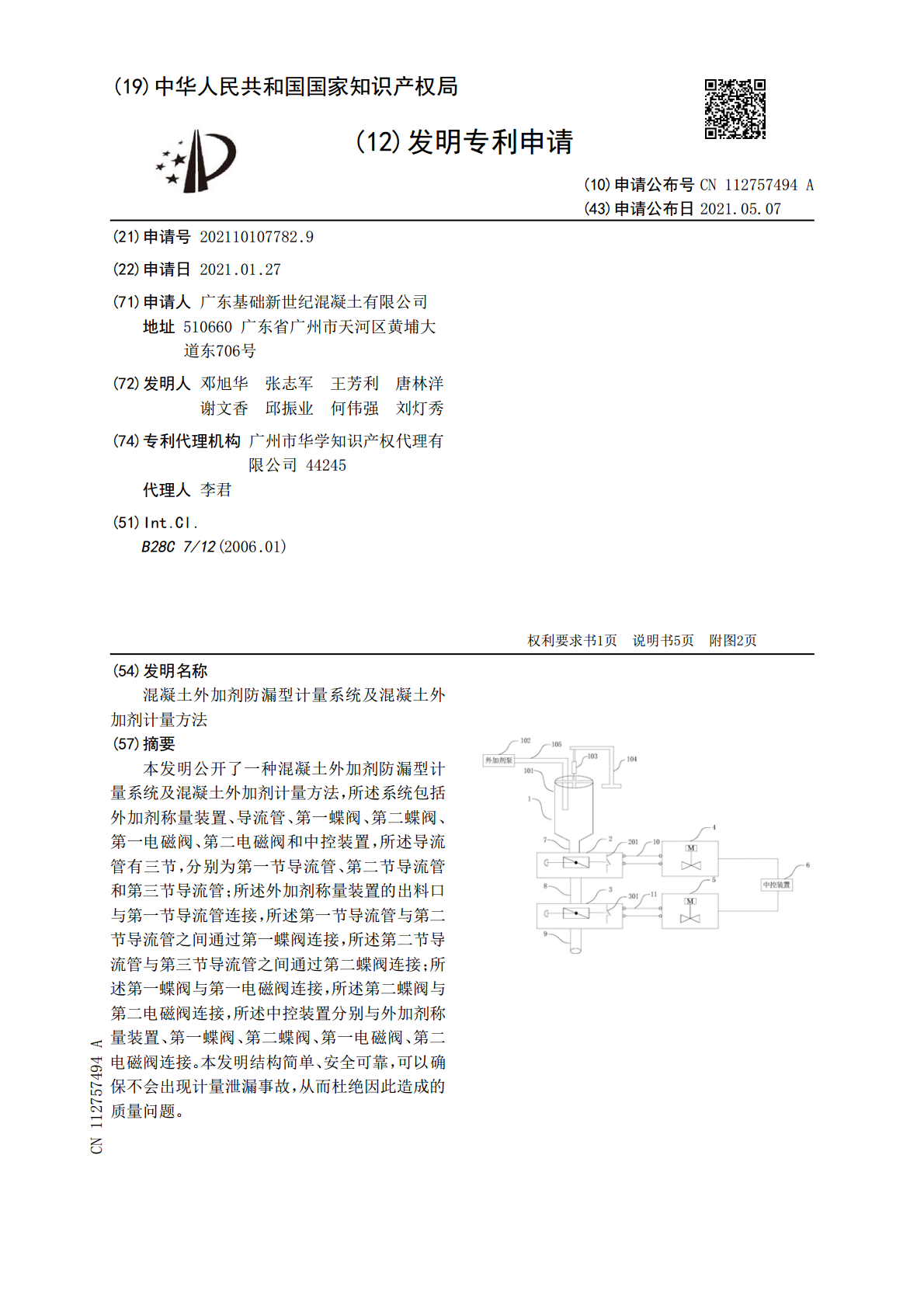

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112757494A(43)申请公布日2021.05.07(21)申请号202110107782.9(22)申请日2021.01.27(71)申请人广东基础新世纪混凝土有限公司地址510660广东省广州市天河区黄埔大道东706号(72)发明人邓旭华张志军王芳利唐林洋谢文香邱振业何伟强刘灯秀(74)专利代理机构广州市华学知识产权代理有限公司44245代理人李君(51)Int.Cl.B28C7/12(2006.01)权利要求书1页说明书5页附图2页(54)发明名称混凝土外加剂防漏型计量系统及混凝土外加剂计量方法(57)摘要本发明公开了一种混凝土外加剂防漏型计量系统及混凝土外加剂计量方法，所述系统包括外加剂称量装置、导流管、第一蝶阀、第二蝶阀、第一电磁阀、第二电磁阀和中控装置，所述导流管有三节，分别为第一节导流管、第二节导流管和第三节导流管；所述外加剂称量装置的出料口与第一节导流管连接，所述第一节导流管与第二节导流管之间通过第一蝶阀连接，所述第二节导流管与第三节导流管之间通过第二蝶阀连接；所述第一蝶阀与第一电磁阀连接，所述第二蝶阀与第二电磁阀连接，所述中控装置分别与外加剂称量装置、第一蝶阀、第二蝶阀、第一电磁阀、第二电磁阀连接。本发明结构简单、安全可靠，可以确保不会出现计量泄漏事故，从而杜绝因此造成的质量问题。CN112757494ACN112757494A权利要求书1/1页1.一种混凝土外加剂防漏型计量系统，其特征在于，包括外加剂称量装置、导流管、第一蝶阀、第二蝶阀、第一电磁阀、第二电磁阀和中控装置，所述导流管有三节，三节导流管分别为第一节导流管、第二节导流管和第三节导流管；所述外加剂称量装置的出料口与第一节导流管连接，所述第一节导流管与第二节导流管之间通过第一蝶阀连接，所述第二节导流管与第三节导流管之间通过第二蝶阀连接；所述第一蝶阀与第一电磁阀连接，所述第二蝶阀与第二电磁阀连接，所述中控装置分别与外加剂称量装置、第一蝶阀、第二蝶阀、第一电磁阀、第二电磁阀连接。2.根据权利要求1所述的混凝土外加剂防漏型计量系统，其特征在于，所述外加剂称量装置包括外加剂漏斗、外加剂泵、重量传感器、支座和泵管，所述外加剂漏斗底部的出料口与第一节导流管连接，所述泵管的一端从外加剂漏斗顶部的入料口伸入外加剂漏斗中，泵管的另一端与外加剂泵连接，所述重量传感器与外加剂漏斗连接，所述支座用于支撑外加剂漏斗和重量传感器，所述外加剂泵和重量传感器分别与中控装置连接。3.根据权利要求2所述的混凝土外加剂防漏型计量系统，其特征在于，所述外加剂漏斗底部的出料口呈倒圆锥形。4.根据权利要求2所述的混凝土外加剂防漏型计量系统，其特征在于，所述支座为铁架支座。5.根据权利要求1‑4任一项所述的混凝土外加剂防漏型计量系统，其特征在于，所述第一蝶阀和第二蝶阀均为气动蝶阀，第一蝶阀通过第一气管与第一电磁阀连接，第二蝶阀通过第二气管与第二电磁阀连接。6.根据权利要求1‑4任一项所述的混凝土外加剂防漏型计量系统，其特征在于，所述第一蝶阀和第二蝶阀采用反向轴对称方式安装。7.根据权利要求1‑4任一项所述的混凝土外加剂防漏型计量系统，其特征在于，所述第一蝶阀带有第一行程开关，所述第二蝶阀带有第二行程开关，第一行程开关与第二行程开关串联后与中控装置连接。8.根据权利要求1‑4任一项所述的混凝土外加剂防漏型计量系统，其特征在于，所述第一电磁阀和第二电磁阀均通过信号线与中控装置连接。9.根据权利要求1‑4任一项所述的混凝土外加剂防漏型计量系统，其特征在于，所述中控装置为可编程逻辑控制器。10.一种混凝土外加剂计量方法，该方法基于权利要求1‑9任一项所述的混凝土外加剂防漏型计量系统实现，其特征在于，所述方法包括：中控装置发出关闭蝶阀指示信号，分别传输给第一电磁阀和第二电磁阀；第一电磁阀和第二电磁阀根据中控装置发出的关闭蝶阀指示信号，使第一蝶阀和第二蝶阀完成关闭动作；第一蝶阀和第二蝶阀关闭完成到位后，通过各自的行程开关反馈出蝶阀关闭到位信号，行程开关的蝶阀关闭到位信号通过串联方式传回中控装置；若第一蝶阀和第二蝶阀都完成关闭，并正确反馈蝶阀关闭到位信号，则中控装置发出外加剂称量指示给外加剂称量装置的外加剂泵，以完成外加剂的计量；若第一蝶阀和第二蝶阀的至少一个未反馈蝶阀关闭到位信号，则中控装置不发出外加剂称量指示。2CN112757494A说明书1/5页混凝土外加剂防漏型计量系统及混凝土外加剂计量方法技术领域[0001]本发明涉及一种混凝土外加剂防漏型计量系统及混凝土外加剂计量方法，属于混凝土生产领域。背景技术[0002]混凝土外加剂是指为改善和调节混凝土的性能而掺加的物质，通用为液态的聚羧酸减水剂，外加剂有利于改善混凝土的各
