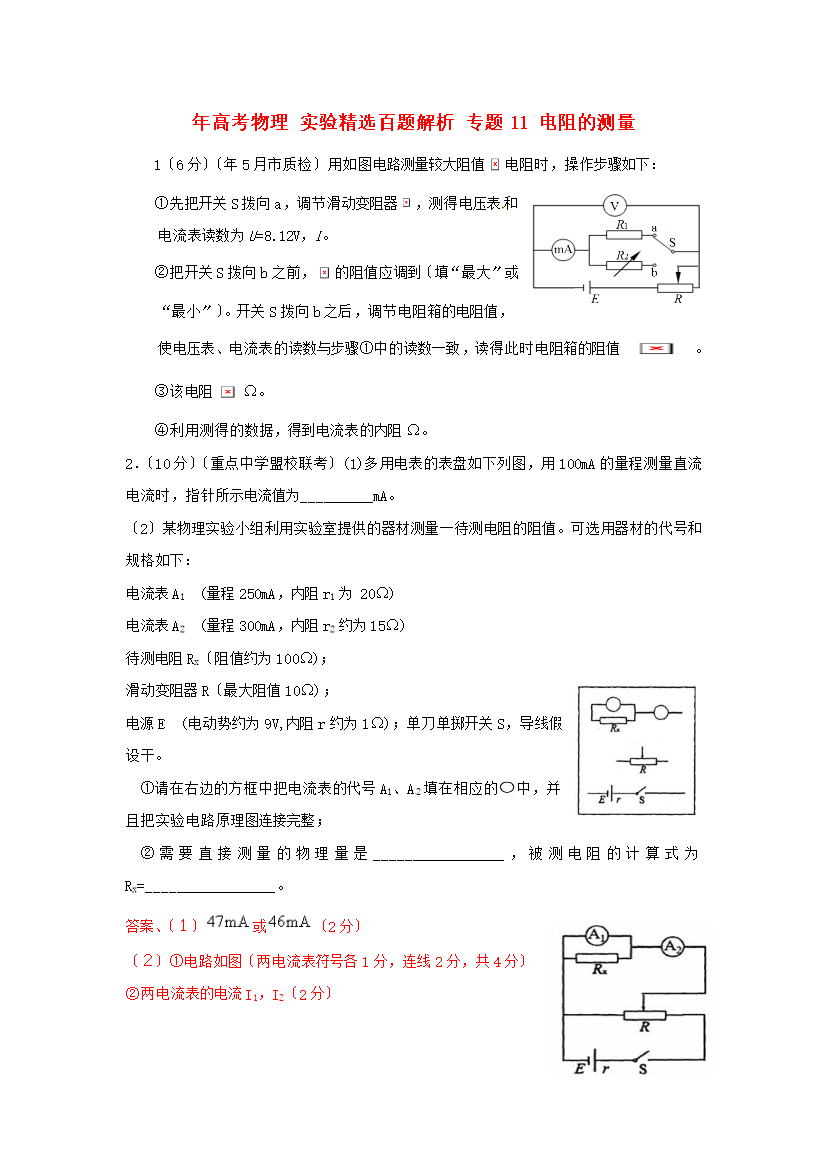

年高考物理实验精选百题解析专题11电阻的测量1〔6分〕〔年5月市质检〕用如图电路测量较大阻值电阻时操作步骤如下：①先把开关S拨向a调节滑动变阻器测得电压表和电流表读数为U=8.12VI。②把开关S拨向b之前的阻值应调到〔填“最大〞或“最小〞〕。开关S拨向b之后调节电阻箱的电阻值使电压表、电流表的读数与步骤①中的读数一致读得此时电阻箱的阻值。③该电阻Ω。④利用测得的数据得到电流表的内阻Ω。2．〔10分〕〔重点中学盟校联考〕(1)多用电表的表盘如下列图用100mA的量程测量直流电流时指针所示电流值为__________mA。〔2〕某物理实验小组利用实验室提供的器材测量一待测电阻的阻值。可选用器材的代号和规格如下：电流表A1(量程250mA内阻r1为20Ω)电流表A2(量程300mA内阻r2约为15Ω)待测电阻Rx〔阻值约为100Ω)；滑动变阻器R〔最大阻值10Ω)；电源E(电动势约为9V内阻r约为1Ω)；单刀单掷开关S导线假设干。①请在右边的方框中把电流表的代号A1、A2填在相应的中并且把实验电路原理图连接完整；②需要直接测量的物理量是__________________被测电阻的计算式为Rx=__________________。答案、〔１〕或〔2分〕〔２〕①电路如图〔两电流表符号各1分连线2分共4分〕②两电流表的电流I1I2〔2分〕〔2分〕3.(8分)〔文登市模拟〕某实验小组要用电压表和电流表测量Rx的电阻在设计实验方案时给出了甲、乙、丙三种方案如以下列图所示。经过分析讨论发现无论是用图甲还是图乙所示电路测量都不可防止地会产生由电表内阻引起的系统误差。采用丙图的方案进行实验可以防止电表内阻引起的系统误差。乙SRxVA甲SARxV丙S1RxV12Rp1Rp2S2A主要实验步骤如下：第一步：将单刀双掷开关S2接2闭合开关S1调节滑动变阻器Rp1和Rp2使电表读数接近满量程但不超过量程记录此时电压表和电流表的示数U1、I1①请你写出第二步的操作步骤并说明需要记录的数据。②用测得数据计算被测电阻阻值的计算式是Rx=_______________。③简要说明此实验方案为什么能防止由电表内阻引起的实验误差。②〔3分〕③该实验方案中电流表内阻产生的影响两次实验数据相减被消除〔1分〕电压表的内阻不影响本实验。〔1分〕4〔六校联考〕某同学为测量一个阻值约为200Ω的电阻R准备的器材及规格如下：电流表A〔量程0～10mA内阻约40Ω〕电压表V〔量程0～3V内阻约5kΩ〕直流电源E〔电动势约4V内阻不计〕滑动变阻器R1〔阻值范围0～15Ω允许通过的最大电流A〕开关S导线假设干〔1〕为使实验误差较小要求测得多组数据进行分析。请用实线补充如图的实物连线连成测量R的电路。〔2〕闭合开关S前应将滑动变阻器R1的滑片移至端。〔填“a〞或“b〞〕〔3〕闭合开关S后将滑动变阻器R1的滑片移至适当位置测得电压表和电流表的示数分别为U和I假设用U/I作为R的测量值那么此测量值应R的真实值。〔填“大于〞、“等于〞或“小于〞〕答案：〔1〕〔2分〕如右图〔2〕〔1分〕a〔3〕〔2分〕小于解析：滑动变阻器采用分压接法闭合开关S前应将滑动变阻器R1的滑片移至a端。用U/I作为R的测量值那么此测量值实际上是电压表和电阻的并联等效电阻所以测量值小于R的真实值。5.(8分)〔海淀期末〕某同学用电压表和电流表测量Rx的电阻电压表内阻约3kΩ电流表内阻约1Ω。(1)某同学用如图甲所示电路测量电阻RxRx的测量值比真实值_______(选填“偏大〞或“偏小〞)；假设被测电阻Rx的阻值约为10Ω应采用图______(选填“甲〞或“乙〞)所示由路误差会比较小。(2)无论是用图甲还是图乙所示电路测量都不可防止地会产生由电表内阻引起的系统误差。某学习小组设计了以下方案以防止电表内阻引起的系统误差。该方案利用图丙所示的电路进行测量主要实验步骤如下：第一步：将单刀双掷开关S2接2闭合开关S1调节滑动变阻器Rp1和Rp2使电表读数接近满量程但不超过量程记录此时电压表和电流表的示数U1、I1请你写出第二步操作步骤并说明需要记录的数据；______________________________________________________________________用测得数据计算被测电阻阻值的计算式是Rx=____________________。简要说明此实验方案为什么能防止由电表内阻引起的实验误差。____________________________________________________________________后被消除电压表内阻对实验结果没有影响〞就给1分。6.〔11分〕〔唐山摸底〕某电阻R的额定电压
