一种有源RFID标签生产加工用裁切装置及加工方法.pdf

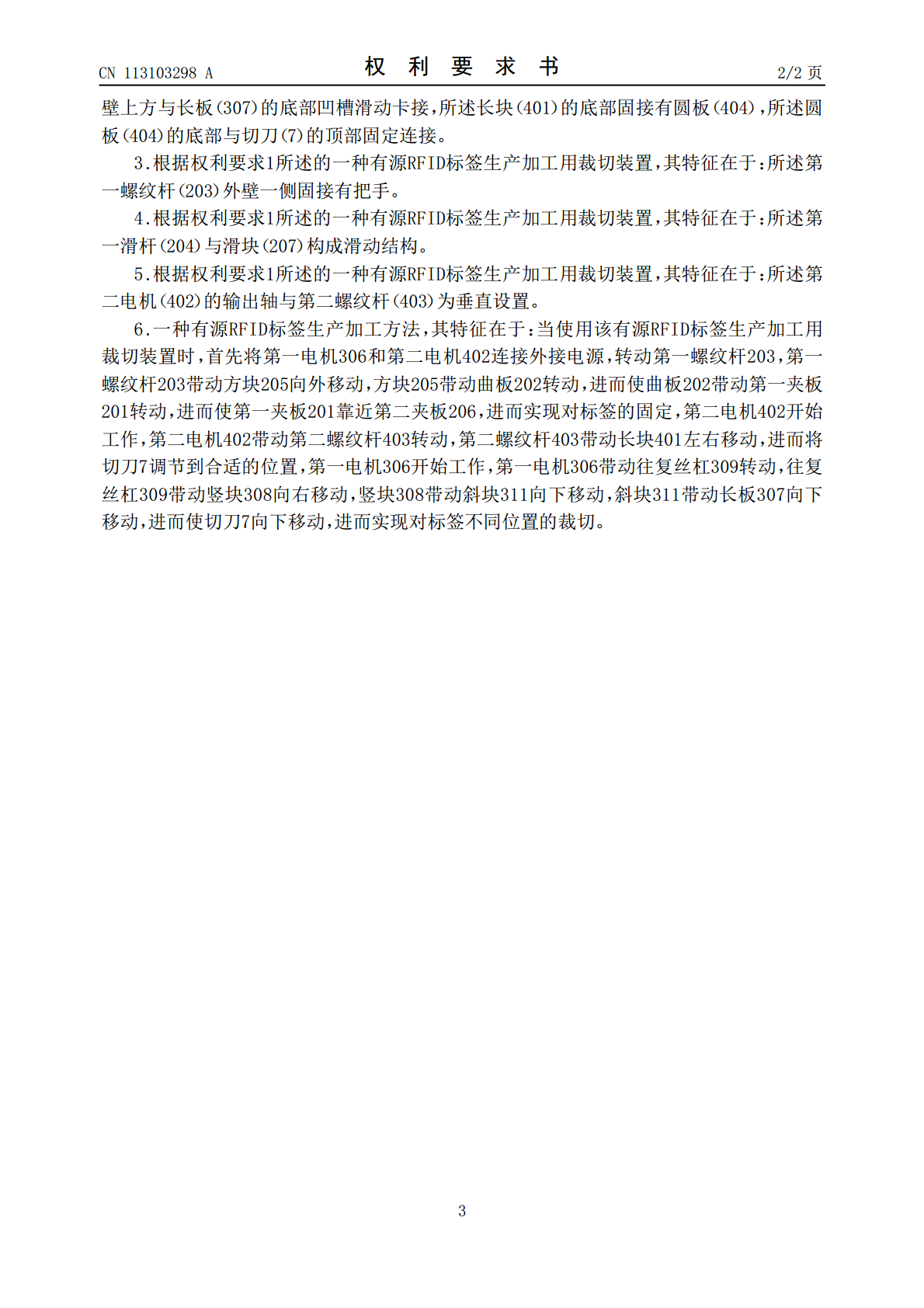

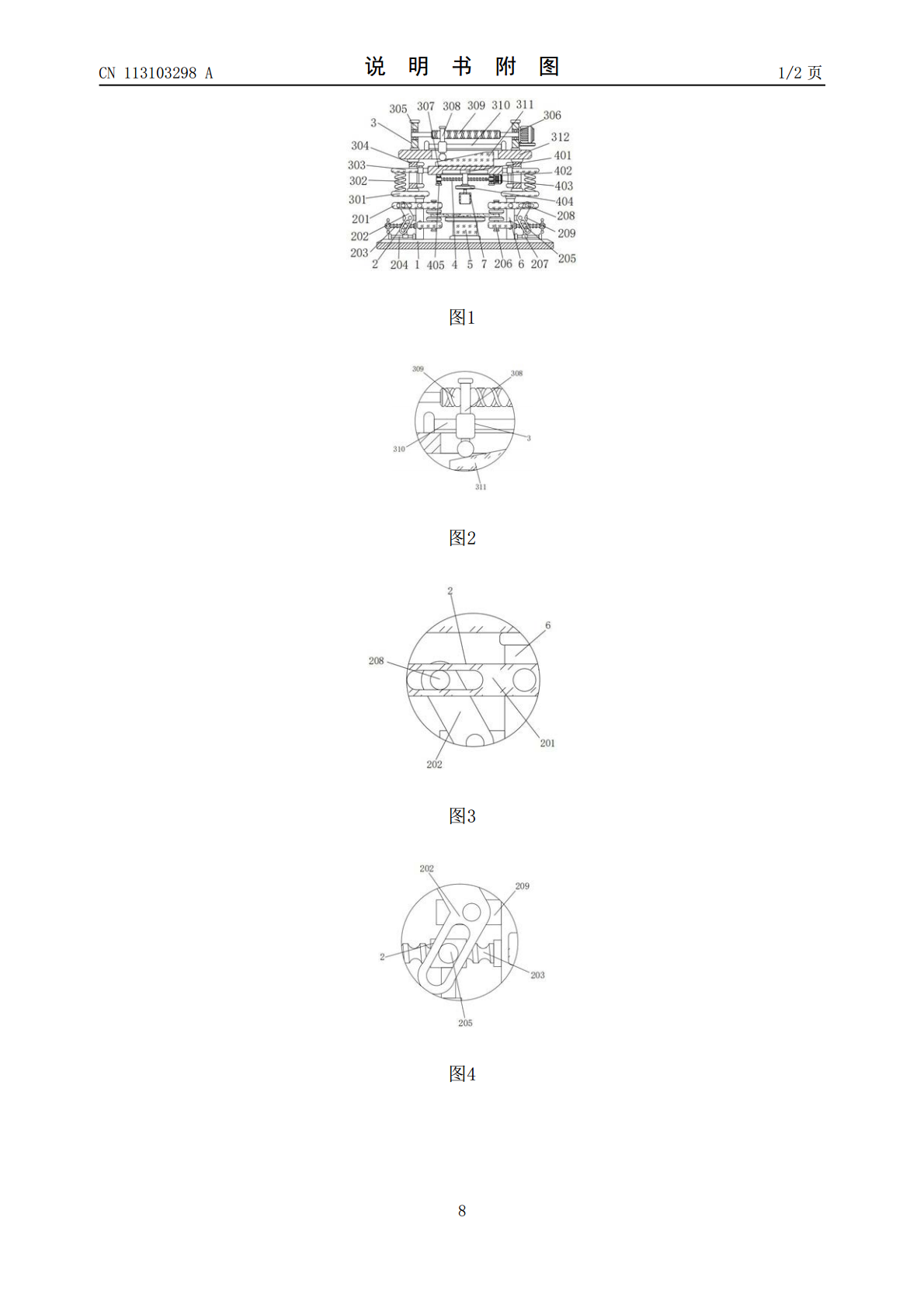

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113103298A(43)申请公布日2021.07.13(21)申请号202110221301.7(22)申请日2021.02.27(71)申请人杜长刚地址239000安徽省滁州市琅琊区南谯北路810号(72)发明人杜长刚(51)Int.Cl.B26D1/08(2006.01)B26D7/02(2006.01)B26D7/26(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种有源RFID标签生产加工用裁切装置及加工方法(57)摘要本发明公开了一种有源RFID标签生产加工用裁切装置，包括底板，所述底板的顶部左右两侧均固接有竖板，所述底板的顶部固接有长块，所述长块的上方设有切刀，所述底板的上方设有固定装置。该有源RFID标签生产加工用裁切装置，通过底板、长块、竖板、切刀和固定装置的配合，转动第一螺纹杆，第一螺纹杆带动方块向外移动，方块带动曲板转动，曲板带动第一夹板转动，进而实现对标签的固定，便于工作人员对标签进行固定，避免在对标签进行裁切时，标签容易发生偏移，进而影响正常工作，第二电机带动第二螺纹杆转动，往复丝杠带动竖块向右移动，斜块带动长板向下移动，进而使切刀向下移动，进而实现对标签不同位置的裁切，适用范围广。CN113103298ACN113103298A权利要求书1/2页1.一种有源RFID标签生产加工用裁切装置，包括底板（1），其特征在于：所述底板（1）的顶部左右两侧均固接有竖板（6），所述底板（6）的顶部固接有长块（5），所述长块（5）的上方设有切刀（7），所述底板（1）的上方设有固定装置（2）。2.根据权利要求1所述的一种有源RFID标签生产加工用裁切装置，其特征在于：所述固定装置（2）包括第一夹板（201）、曲板（202）、第一螺纹杆（203）、第一滑杆（204）、方块（205）、第二夹板（206）、滑块（207）、圆块（208）和短板（209）；所述第一滑杆（204）的底部与底板（1）的顶部左右两侧固定连接，所述第一滑杆（204）的外壁滑动卡接有滑块（207），所述滑块（207）的顶部固接有方块（205），所述方块（205）的外壁前方滑动卡接有曲板（202），所述曲板（202）的前端面弯折处通过销轴与短板（209）的前端面转动连接，所述短板（209）的一端与竖板（6）的一侧固定连接，所述方块（205）的内壁螺纹连接有第一螺纹杆（203），所述第一螺纹杆（203）的一端通过轴承与竖板（6）的一侧下方转动连接，所述曲板（202）的前端面上方固接有圆块（208），所述圆块（208）的外壁滑动卡接有第一夹板（201），所述第一夹板（201）的前端面通过销轴与竖板（6）的前端面上方转动，所述第一夹板（201）的下方设有第二夹板（206），所述第二夹板（206）的后端一侧与竖板（6）的前端面下方固定连接；所述竖板（6）的上方设有升降装置（3）；所述升降装置（3）包括横板（301）、弹簧（302）、直板（303）、宽板（304）、第一方板（305）、第一电机（306）、长板（307）、竖块（308）、往复丝杠（309）、第二滑杆（310）、斜块（311）、第二方板（312）和第三滑杆（313）；所述横板（301）的底部与竖板（6）的顶部固定连接，所述横板（301）的顶部一侧固接有弹簧（302），所述弹簧（302）的一端固接有直板（303），所述横板（301）的顶部另一侧固接有宽板（304），所述直板（303）的外壁与宽板（304）的内侧通槽间隙配合，所述直板（303）的一端固接分别与长板（307）的左右两端固定连接，所述长板（307）的左右两侧内壁均滑动卡接有第三滑杆（313），所述第三滑杆（313）的一端均与宽板（304）的一端固定连接，所述宽板（304）的顶部分别与第二方板（312）的底部左右两侧固定连接，所述长板（307）的顶部固接有斜块（311），所述斜块（311）的顶部贴合有竖块（308），所述竖块（308）的下方内壁滑动卡接有第二滑杆（310），所述第二滑杆（310）的底部分别与第二方板（312）的顶部左右两侧固定连接，所述竖块（308）的上方内壁与往复丝杠（309）的外壁左侧滑动卡接，所述往复丝杠（309）的外壁左右两侧均通过轴承与第一方板（305）的内壁转动连接，所述第一方板（305）的底部分别与第二方板（312）的顶部左右两侧固定连接，右侧的所述第一方板（305）的右端下方与第一电机（306）的下方预设的电机座固定连接，所述第一电机（306）的输出端与往复丝杠（309）的右端固定连接；所述长板（307）的下方设有移动装置（4）；所述移动装置（4）包括长块（401）、第二电机（402）、第二螺纹杆（403）、圆板（
