一种高温超导磁悬浮发射与过渡永磁轨道.pdf

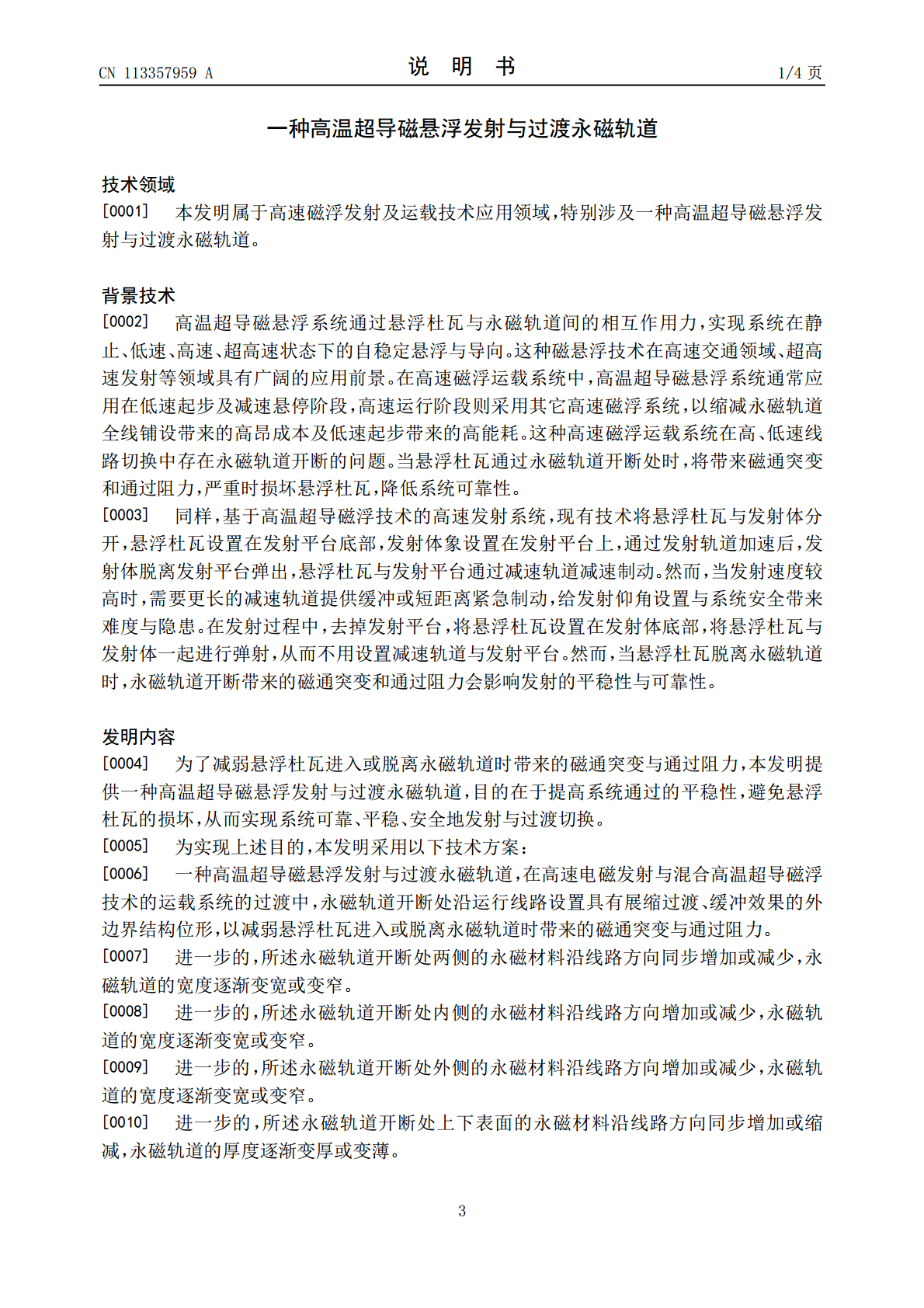

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113357959A(43)申请公布日2021.09.07(21)申请号202110813320.9(22)申请日2021.07.19(71)申请人福建师范大学地址350108福建省福州市闽侯县上街镇大学城福建师范大学科技处(72)发明人周大进史景文蔡飞南何志杰程翠华赵勇(74)专利代理机构福州君诚知识产权代理有限公司35211代理人戴雨君(51)Int.Cl.F41B6/00(2006.01)E01B25/30(2006.01)E01B25/32(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种高温超导磁悬浮发射与过渡永磁轨道(57)摘要本发明公开了一种高温超导磁悬浮发射与过渡永磁轨道，在高速电磁发射与混合高温超导磁浮技术的运载系统的过渡中，永磁轨道开断处沿运行线路设置具有展缩过渡、缓冲效果的外边界结构位形，以减弱悬浮杜瓦进入或脱离永磁轨道时带来的磁通突变与通过阻力，避免悬浮杜瓦的损坏，从而实现系统可靠、平稳、安全地发射与过渡切换。CN113357959ACN113357959A权利要求书1/1页1.一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：在高速电磁发射与混合高温超导磁浮技术的运载系统的过渡中，永磁轨道开断处沿运行线路设置具有展缩过渡、缓冲效果的外边界结构位形，以减弱悬浮杜瓦进入或脱离永磁轨道时带来的磁通突变与通过阻力。2.根据权利要求1所述的一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：所述永磁轨道开断处两侧的永磁材料沿线路方向同步增加或减少，永磁轨道的宽度逐渐变宽或变窄。3.根据权利要求1所述的一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：所述永磁轨道开断处内侧的永磁材料沿线路方向增加或减少，永磁轨道的宽度逐渐变宽或变窄。4.根据权利要求1所述的一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：所述永磁轨道开断处外侧的永磁材料沿线路方向增加或减少，永磁轨道的宽度逐渐变宽或变窄。5.根据权利要求1所述的一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：所述永磁轨道开断处上下表面的永磁材料沿线路方向同步增加或缩减，永磁轨道的厚度逐渐变厚或变薄。6.根据权利要求1所述的一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：所述永磁轨道开断处下表面的永磁材料沿线路方向增加或缩减，永磁轨道的厚度逐渐变厚或变薄。7.根据权利要求1所述的一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：所述永磁轨道开断处上表面的永磁材料沿线路方向增加或缩减，永磁轨道的厚度逐渐变厚或变薄。8.根据权利要求1所述的一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：所述永磁轨道开断处永磁材料在厚度方向和宽度方向上同步增加或缩减；或者永磁轨道开断处永磁材料在厚度方向增加，且永磁轨道开断处永磁材料在宽度方向缩减；或者永磁轨道开断处永磁材料在厚度方向缩减，且永磁轨道开断处永磁材料在宽度方向增加。9.根据权利要求1所述的一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：所述永磁轨道沿线路设置具有过渡、缓冲磁通突变的位形结构，其边界轮廓可以是任意具有过渡、缓冲磁通突变效果的直线、曲线或其组合的多线。10.根据权利要求1所述的一种高温超导磁悬浮发射与过渡永磁轨道，其特征在于：所述永磁轨道沿线路设置具有过渡、缓冲磁通突变的位形结构，采用标准长方形永磁体单元、非标永磁体单元或曲面永磁体单元进行组装。2CN113357959A说明书1/4页一种高温超导磁悬浮发射与过渡永磁轨道技术领域[0001]本发明属于高速磁浮发射及运载技术应用领域，特别涉及一种高温超导磁悬浮发射与过渡永磁轨道。背景技术[0002]高温超导磁悬浮系统通过悬浮杜瓦与永磁轨道间的相互作用力，实现系统在静止、低速、高速、超高速状态下的自稳定悬浮与导向。这种磁悬浮技术在高速交通领域、超高速发射等领域具有广阔的应用前景。在高速磁浮运载系统中，高温超导磁悬浮系统通常应用在低速起步及减速悬停阶段，高速运行阶段则采用其它高速磁浮系统，以缩减永磁轨道全线铺设带来的高昂成本及低速起步带来的高能耗。这种高速磁浮运载系统在高、低速线路切换中存在永磁轨道开断的问题。当悬浮杜瓦通过永磁轨道开断处时，将带来磁通突变和通过阻力，严重时损坏悬浮杜瓦，降低系统可靠性。[0003]同样，基于高温超导磁浮技术的高速发射系统，现有技术将悬浮杜瓦与发射体分开，悬浮杜瓦设置在发射平台底部，发射体象设置在发射平台上，通过发射轨道加速后，发射体脱离发射平台弹出，悬浮杜瓦与发射平台通过减速轨道减速制动。然而，当发射速度较高时，需要更长的减速轨道提供缓冲或短距离紧急制动，给发射仰角设置与系统安全带来难度与隐患。在发射过程中，去掉发射平台，将悬浮杜瓦
