大型冶金铸造起重机吊钩挂罐无线辅助确认方法及装置.pdf

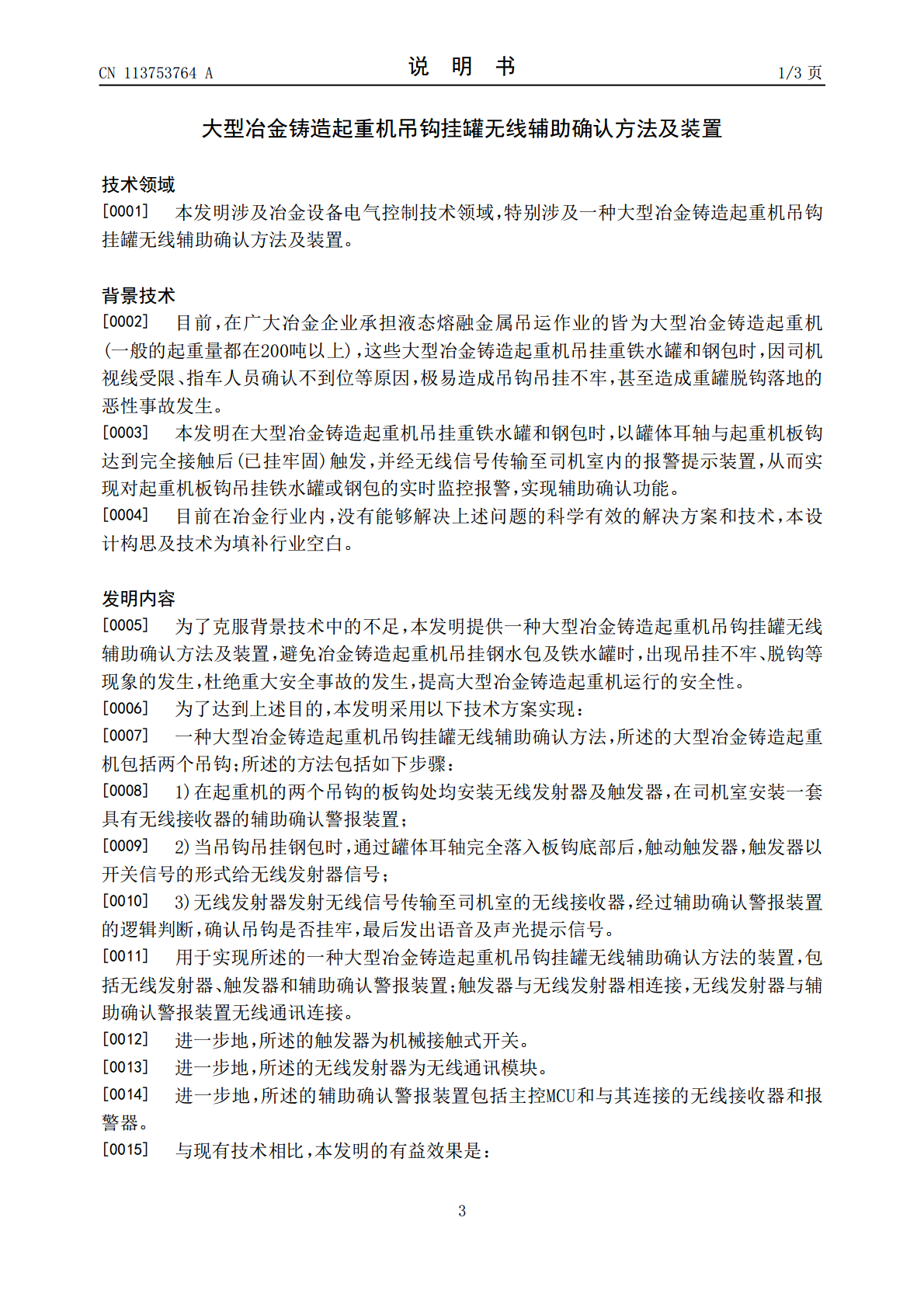

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113753764A(43)申请公布日2021.12.07(21)申请号202111182147.3(22)申请日2021.10.11(71)申请人本钢板材股份有限公司地址117000辽宁省本溪市平山区人民路16号(72)发明人王荣强刘洋郝枫宋志明丛铁地霍城(74)专利代理机构鞍山嘉讯科技专利事务所(普通合伙)21224代理人张群(51)Int.Cl.B66C15/06(2006.01)B66C1/34(2006.01)B66C13/40(2006.01)权利要求书1页说明书3页附图2页(54)发明名称大型冶金铸造起重机吊钩挂罐无线辅助确认方法及装置(57)摘要本发明提供一种大型冶金铸造起重机吊钩挂罐无线辅助确认方法及装置，所述的方法包括如下步骤：1)在起重机的两个吊钩的板钩处均安装无线发射器及触发器，在司机室安装一套具有无线接收器的辅助确认警报装置；2)当吊钩吊挂钢包时，通过罐体耳轴完全落入板钩底部后，触动触发器，触发器以开关信号的形式给无线发射器信号；3)无线发射器发射无线信号传输至司机室的无线接收器，经过辅助确认警报装置的逻辑判断，确认吊钩是否挂牢，最后发出语音及声光提示信号。避免冶金铸造起重机吊挂钢水包及铁水罐时，出现吊挂不牢、脱钩等现象的发生，杜绝重大安全事故的发生，提高大型冶金铸造起重机运行的安全性。CN113753764ACN113753764A权利要求书1/1页1.一种大型冶金铸造起重机吊钩挂罐无线辅助确认方法，所述的大型冶金铸造起重机包括两个吊钩；其特征在于，所述的方法包括如下步骤：1)在起重机的两个吊钩的板钩处均安装无线发射器及触发器，在司机室安装一套具有无线接收器的辅助确认警报装置；2)当吊钩吊挂钢包时，通过罐体耳轴完全落入板钩底部后，触动触发器，触发器以开关信号的形式给无线发射器信号；3)无线发射器发射无线信号传输至司机室的无线接收器，经过辅助确认警报装置的逻辑判断，确认吊钩是否挂牢，最后发出语音及声光提示信号。2.用于实现权利要求1所述的一种大型冶金铸造起重机吊钩挂罐无线辅助确认方法的装置，其特征在于，包括无线发射器、触发器和辅助确认警报装置；触发器与无线发射器相连接，无线发射器与辅助确认警报装置无线通讯连接。3.根据权利要求2所述的一种大型冶金铸造起重机吊钩挂罐无线辅助确认方法的装置，其特征在于，所述的触发器为机械接触式开关。4.根据权利要求2所述的一种大型冶金铸造起重机吊钩挂罐无线辅助确认方法的装置，其特征在于，所述的无线发射器为无线通讯模块。5.根据权利要求2所述的一种大型冶金铸造起重机吊钩挂罐无线辅助确认方法的装置，其特征在于，所述的辅助确认警报装置包括主控MCU和与其连接的无线接收器和报警器。2CN113753764A说明书1/3页大型冶金铸造起重机吊钩挂罐无线辅助确认方法及装置技术领域[0001]本发明涉及冶金设备电气控制技术领域，特别涉及一种大型冶金铸造起重机吊钩挂罐无线辅助确认方法及装置。背景技术[0002]目前，在广大冶金企业承担液态熔融金属吊运作业的皆为大型冶金铸造起重机(一般的起重量都在200吨以上)，这些大型冶金铸造起重机吊挂重铁水罐和钢包时，因司机视线受限、指车人员确认不到位等原因，极易造成吊钩吊挂不牢，甚至造成重罐脱钩落地的恶性事故发生。[0003]本发明在大型冶金铸造起重机吊挂重铁水罐和钢包时，以罐体耳轴与起重机板钩达到完全接触后(已挂牢固)触发，并经无线信号传输至司机室内的报警提示装置，从而实现对起重机板钩吊挂铁水罐或钢包的实时监控报警，实现辅助确认功能。[0004]目前在冶金行业内，没有能够解决上述问题的科学有效的解决方案和技术，本设计构思及技术为填补行业空白。发明内容[0005]为了克服背景技术中的不足，本发明提供一种大型冶金铸造起重机吊钩挂罐无线辅助确认方法及装置，避免冶金铸造起重机吊挂钢水包及铁水罐时，出现吊挂不牢、脱钩等现象的发生，杜绝重大安全事故的发生，提高大型冶金铸造起重机运行的安全性。[0006]为了达到上述目的，本发明采用以下技术方案实现：[0007]一种大型冶金铸造起重机吊钩挂罐无线辅助确认方法，所述的大型冶金铸造起重机包括两个吊钩；所述的方法包括如下步骤：[0008]1)在起重机的两个吊钩的板钩处均安装无线发射器及触发器，在司机室安装一套具有无线接收器的辅助确认警报装置；[0009]2)当吊钩吊挂钢包时，通过罐体耳轴完全落入板钩底部后，触动触发器，触发器以开关信号的形式给无线发射器信号；[0010]3)无线发射器发射无线信号传输至司机室的无线接收器，经过辅助确认警报装置的逻辑判断，确认吊钩是否挂牢，最后发出语音及声光提示信号。[0011]用于实现所述的一种大型冶金铸造起重
