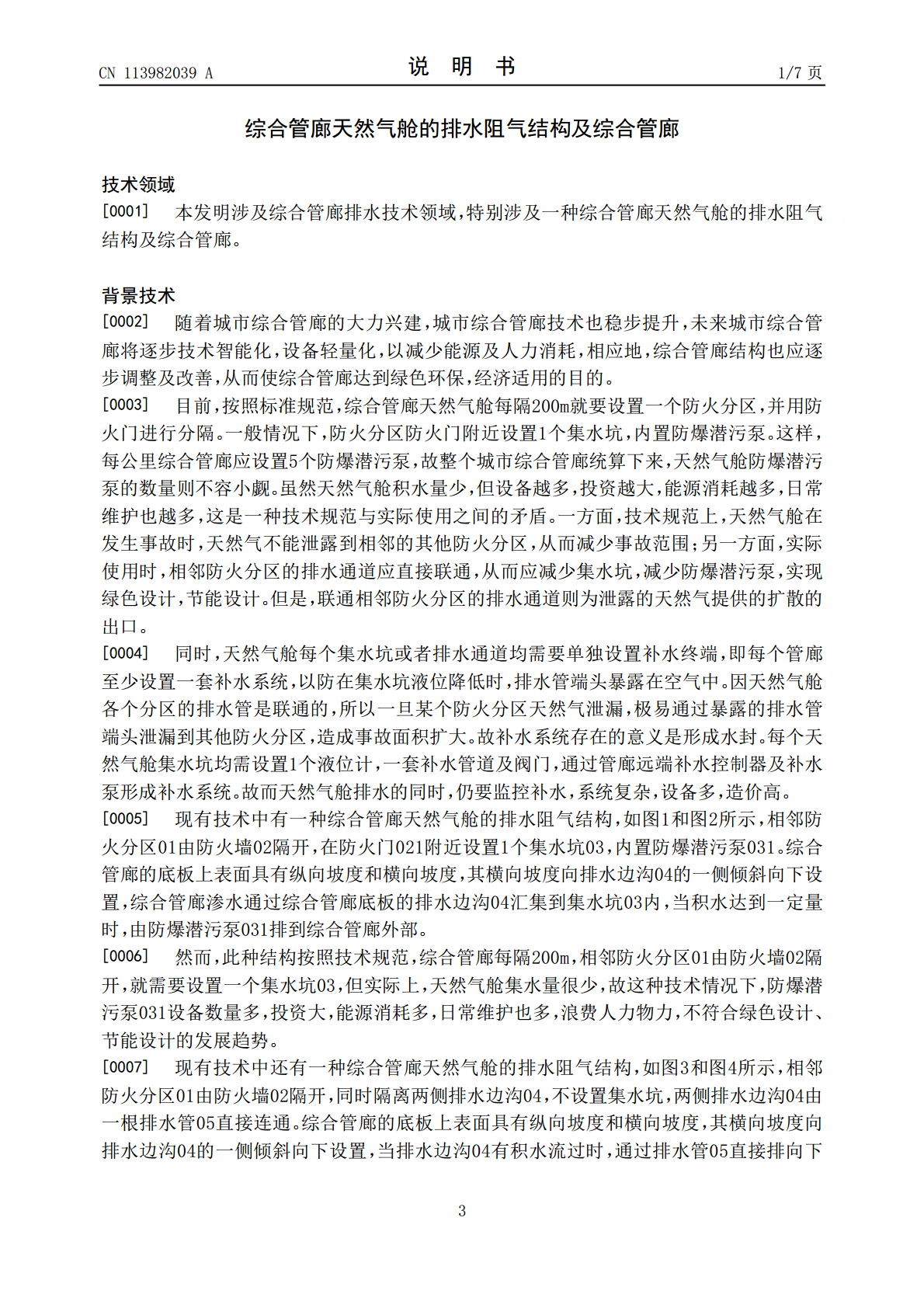

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113982039A(43)申请公布日2022.01.28(21)申请号202111405703.9(22)申请日2021.11.24(71)申请人中冶京诚工程技术有限公司地址100176北京市大兴区北京经济技术开发区建安街7号(72)发明人季明明申惠芳崔海龙王燕红(74)专利代理机构北京三友知识产权代理有限公司11127代理人陈烨钱能(51)Int.Cl.E02D29/045(2006.01)E03F1/00(2006.01)E03F3/04(2006.01)权利要求书1页说明书7页附图6页(54)发明名称综合管廊天然气舱的排水阻气结构及综合管廊(57)摘要本发明公开了一种综合管廊天然气舱的排水阻气结构及综合管廊，所述排水阻气结构包括：位于防火墙下方的排水通道；排水通道包括：位于防火墙第一侧的进水部分，位于防火墙第二侧的出水部分，以及连接进水部分和出水部分的存水部分；排水通道与防火墙两侧的排水边沟相连通，进水部分的最高液位高度高于出水部分；出水部分设置有阻气结构，阻气结构包括：水槽，水槽沿着的横截面沿着高度方向自上而下逐渐减小；水槽的下端设置有封堵口；阻气件，设置在水槽内，当排水通道内存水低于封堵口时，阻气件能位于封堵口，封堵排水通道。本发明既能解决综合管廊天然气舱排水问题，又能减少集水坑，同时杜绝相邻防火分区天然气泄漏的隐患。CN113982039ACN113982039A权利要求书1/1页1.一种综合管廊天然气舱的排水阻气结构，其特征在于，所述综合管廊天然气舱的排水阻气结构包括：位于防火墙下方的排水通道；所述防火墙具有面对第一防火分区的第一侧和面对第二防火分区的第二侧；所述排水通道设置在所述综合管廊的底板内，所述排水通道包括：位于所述防火墙第一侧的进水部分，位于所述防火墙第二侧的出水部分，以及连接所述进水部分和出水部分的存水部分；所述排水通道与所述防火墙两侧的排水边沟相连通，所述进水部分的最高液位高度高于所述出水部分；所述出水部分设置有阻气结构，所述阻气结构包括：水槽，所述水槽沿着的横截面沿着高度方向自上而下逐渐减小；所述水槽的下端设置有封堵口；阻气件，设置在所述水槽内，当所述排水通道内存水低于所述封堵口时，所述阻气件能位于所述封堵口，封堵所述排水通道；当所述排水通道内存水超过所述封堵口时，所述阻气件能远离所述封堵口，漂浮在所述水槽中。2.如权利要求1所述的综合管廊天然气舱的排水阻气结构，其特征在于，所述阻气件的平均密度小于水的密度。3.如权利要求2所述的综合管廊天然气舱的排水阻气结构，其特征在于，所述阻气件为圆球，所述封堵口的截面为圆孔。4.如权利要求3所述的综合管廊天然气舱的排水阻气结构，其特征在于，所述水槽内腔呈圆锥孔，所述水槽下部设置有一端呈圆柱孔的排水通道段，所述圆柱孔的中心与所述圆锥孔的中心相重合。5.如权利要求3所述的综合管廊天然气舱的排水阻气结构，其特征在于，所述排水通道沿所述综合管廊的宽度方向上的尺寸小于等于所述排水边沟的宽度。6.如权利要求1所述的综合管廊天然气舱的排水阻气结构，其特征在于，所述存水部分的底面为水平面。7.如权利要求1所述的综合管廊天然气舱的排水阻气结构，其特征在于，所述排水通道沿所述综合管廊的宽度方向上的尺寸小于等于所述排水边沟的宽度。8.如权利要求1所述的综合管廊天然气舱的排水阻气结构，其特征在于，所述排水通道沿所述综合管廊的宽度方向上的尺寸为100～200毫米。9.如权利要求1所述的综合管廊天然气舱的排水阻气结构，其特征在于，所述底板的底部对应所述防火墙的位置具有向下凸出的凸块，所述排水通道开设在所述凸块内。10.如权利要求1所述的综合管廊天然气舱的排水阻气结构，其特征在于，所述排水通道通过一体浇筑的方式设置在所述底板内。11.一种综合管廊，在所述综合管廊内间隔设有多个防火墙并将所述天然气舱分隔成多个防火分区，每个所述防火分区的底部一侧均设有排水边沟，其特征在于，所述综合管廊包括如权利要求1‑10任一项所述的综合管廊天然气舱的排水阻气结构。2CN113982039A说明书1/7页综合管廊天然气舱的排水阻气结构及综合管廊技术领域[0001]本发明涉及综合管廊排水技术领域，特别涉及一种综合管廊天然气舱的排水阻气结构及综合管廊。背景技术[0002]随着城市综合管廊的大力兴建，城市综合管廊技术也稳步提升，未来城市综合管廊将逐步技术智能化，设备轻量化，以减少能源及人力消耗，相应地，综合管廊结构也应逐步调整及改善，从而使综合管廊达到绿色环保，经济适用的目的。[0003]目前，按照标准规范，综合管廊天然气舱每隔200m就要设置一个防火分区，并用防火门进行分隔。一般情况下，防火分区防火门附近设置1个集水坑，内置防爆潜污
