大型智能自动倒水机.pdf

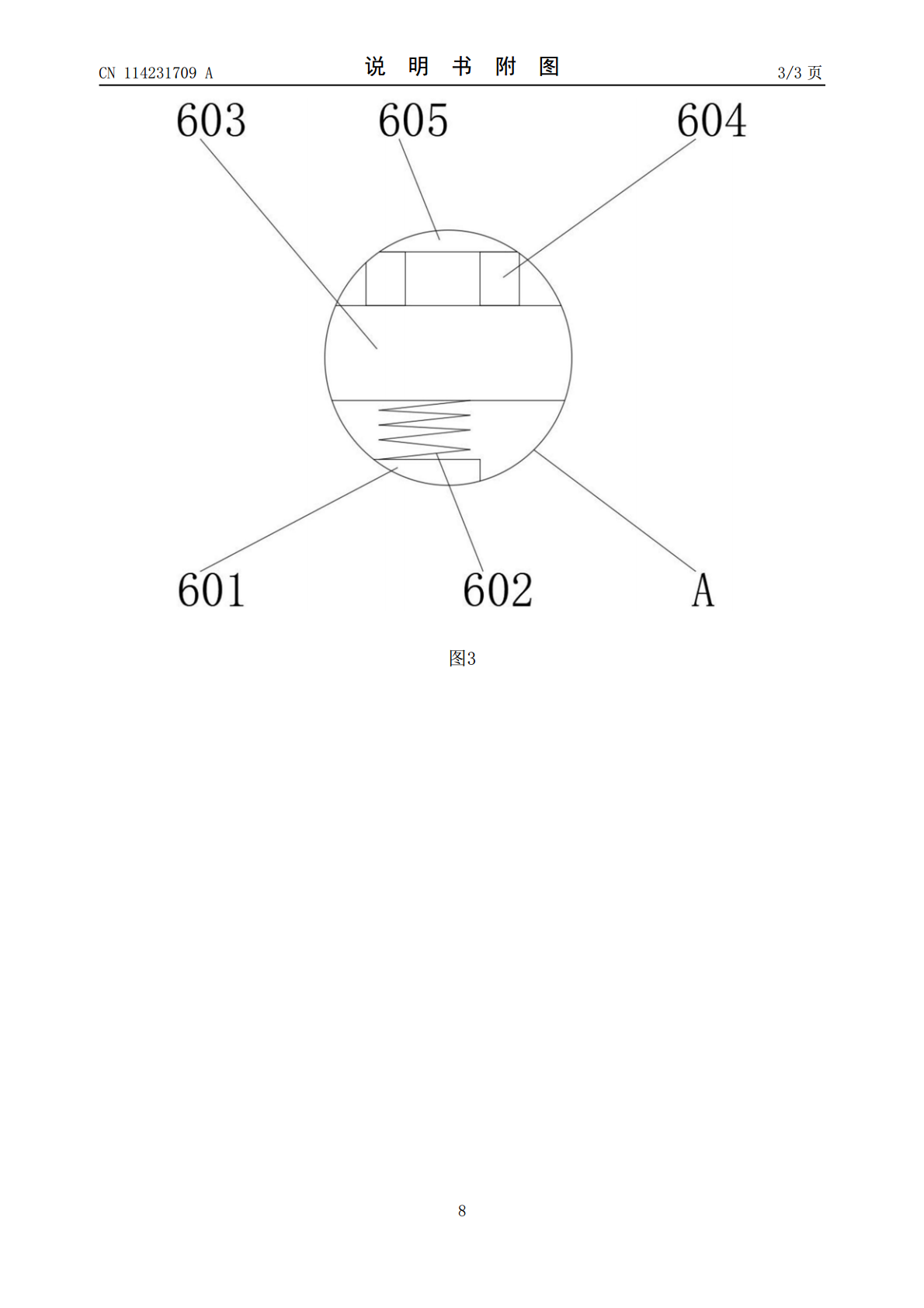

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114231709A(43)申请公布日2022.03.25(21)申请号202210101426.0(22)申请日2022.01.27(71)申请人广州市天滢卫浴科技有限公司地址510168广东省广州市花都区花东镇华植西路8号2栋101房(72)发明人钟然标沈汉职(74)专利代理机构北京智行阳光知识产权代理事务所(普通合伙)11738代理人王薪鹏(51)Int.Cl.C21D1/62(2006.01)C21D9/00(2006.01)C22F1/04(2006.01)B08B7/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称大型智能自动倒水机(57)摘要本发明公开了大型智能自动倒水机，涉及铝合金盘状物料加工领域，包括水池，所述水池的上端外表面设置有机架底座，所述机架底座的上端外表面设置有驱动装置，所述驱动装置的上端外表面设置有环形架，所述环形架的中部设置有方形架。本发明所述的大型智能自动倒水机，可通过自动翻转90度悬停，180度悬停，270度悬停等方式让缸内积水可以顺利排出，解决管道积水难题，杜绝因积水导致缸内发霉发臭的情况，且在使用时固定较为牢固，操作较为便捷，便于对工件进行移动装卸，抖水机构可在倒水时通过振动电机对工件起到振动效果，可使工件内的水进行抖出，在使用时可提高倒水效果，使用的效果相对于传统方式更好。CN114231709ACN114231709A权利要求书1/1页1.大型智能自动倒水机，包括水池(1)，其特征在于：所述水池(1)的上端外表面设置有机架底座(2)，所述机架底座(2)的上端外表面设置有驱动装置(3)，所述驱动装置(3)的上端外表面设置有环形架(4)，所述环形架(4)的中部设置有方形架(5)，所述方形架(5)的中部设置有抖水机构(6)，所述方形架(5)的上端外表面设置有上气动压板(7)，所述方形架(5)的两侧外表面均设置有侧气动夹板(8)，所述水池(1)的一侧外表面设置有排水阀管(9)。2.根据权利要求1所述的大型智能自动倒水机，其特征在于：所述抖水机构(6)包括连接块(601)、弹簧(602)、基板(603)、橡胶柱(604)、放置板(605)与振动电机(606)，所述弹簧(602)位于连接块(601)的一端外表面，所述基板(603)位于弹簧(602)的一端外表面，所述橡胶柱(604)位于基板(603)的上端外表面，所述放置板(605)位于橡胶柱(604)的一端外表面，所述振动电机(606)位于基板(603)的下端外表面。3.根据权利要求2所述的大型智能自动倒水机，其特征在于：所述连接块(601)的一端外表面与弹簧(602)的另一端外表面可拆卸连接，所述弹簧(602)的一端外表面与基板(603)的下端外表面可拆卸连接。4.根据权利要求2所述的大型智能自动倒水机，其特征在于：所述基板(603)的上端外表面与橡胶柱(604)的另一端外表面可拆卸连接，所述橡胶柱(604)与放置板(605)为一体成型结构，所述基板(603)的下端外表面与振动电机(606)的一端外表面可拆卸连接。5.根据权利要求1所述的大型智能自动倒水机，其特征在于：所述水池(1)的上端外表面与机架底座(2)的下端外表面可拆卸连接，所述水池(1)的一侧外表面与排水阀管(9)的一端外表面可拆卸连接。6.根据权利要求1所述的大型智能自动倒水机，其特征在于：所述机架底座(2)的上端外表面与驱动装置(3)的下端外表面可拆卸连接，所述驱动装置(3)的上端外表面与环形架(4)的外壁活动连接。7.根据权利要求1所述的大型智能自动倒水机，其特征在于：所述环形架(4)的内壁与方形架(5)的两端外表面可拆卸连接，所述方形架(5)的两侧外表面与侧气动夹板(8)的一端外表面可拆卸连接。8.根据权利要求1所述的大型智能自动倒水机，其特征在于：所述驱动装置(3)包括伺服电机、滚轮与传动带。2CN114231709A说明书1/3页大型智能自动倒水机技术领域[0001]本发明涉及铝合金盘状物料加工领域，具体涉及大型智能自动倒水机。背景技术[0002]在对铝合金盘状物料工件进行加工时，为了提高铝合金盘状物料工件的强度，通常会对铝合金盘状物料工件进行淬水，在淬水时由于铝合金盘状物料工件表面开设有孔洞，其内部容易存水，需要对残留的水进行倒出，通常会使用倒水机对其进行倒水处理。[0003]目前现有的倒水机在使用时通过把缸翻转90度，然后通过人工用吸尘器把管道内的水吸出来，费事费力，采用倒水机后，可以有效减少人工操作时间，增加生产效率，且无法把管道内的水完全排干净，导致缸内有水残留，产品在销售时常有因积水残留导致的发霉发臭的情况，为此，我们提出大型智能自动倒水机。发明内容[0004]
