一种带换气结构的乳液泵.pdf

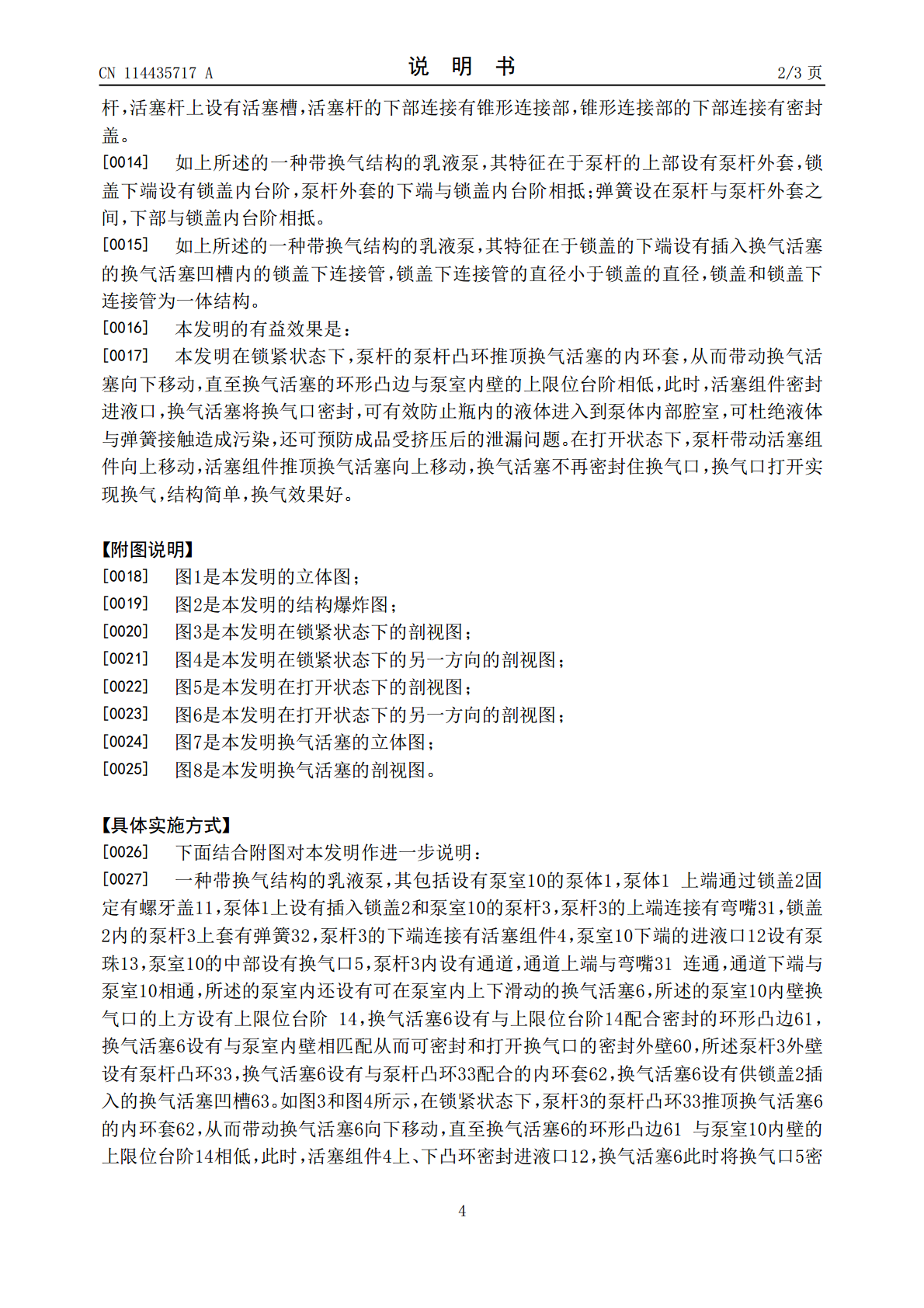

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114435717A(43)申请公布日2022.05.06(21)申请号202111600861.X(22)申请日2021.12.24(71)申请人中山市美捷时包装制品有限公司地址528437广东省中山市火炬开发区健康路21号(72)发明人梁配辉朱茂勇张永雷梁金考(74)专利代理机构中山市科创专利代理有限公司44211专利代理师谢自成(51)Int.Cl.B65D23/00(2006.01)B65D47/34(2006.01)B05B11/00(2006.01)权利要求书1页说明书3页附图7页(54)发明名称一种带换气结构的乳液泵(57)摘要本发明公开了一种带换气结构的乳液泵，其包括设有泵室的泵体，泵体上端通过锁盖固定有螺牙盖，泵体上设有插入锁盖和泵室的泵杆，泵杆的上端连接有弯嘴，锁盖内的泵杆上套有弹簧，泵杆的下端连接有活塞组件，泵室下端的进液口设有泵珠，泵室的中部设有换气口，所述的泵室内还设有可在泵室内上下滑动的换气活塞，所述的泵室内壁换气口的上方设有上限位台阶，换气活塞设有与泵室内壁相匹配从而可密封和打开换气口的密封外壁。本发明可有效防止瓶内的液体进入到泵体内部腔室，可杜绝液体与弹簧接触造成污染，还可预防成品受挤压后的泄漏问题，结构简单，换气效果好。CN114435717ACN114435717A权利要求书1/1页1.一种带换气结构的乳液泵，其特征在于其包括设有泵室(10)的泵体(1)，泵体(1)上端通过锁盖(2)固定有螺牙盖(11)，泵体(1)上设有插入锁盖(2)和泵室(10)的泵杆(3)，泵杆(3)的上端连接有弯嘴(31)，锁盖(2)内的泵杆(3)上套有弹簧(32)，泵杆(3)的下端连接有活塞组件(4)，泵室(10)下端的进液口(12)设有泵珠(13)，泵室(10)的中部设有换气口(5)，所述的泵室内还设有可在泵室内上下滑动的换气活塞(6)，所述的泵室(10)内壁换气口的上方设有上限位台阶(14)，换气活塞(6)设有与泵室内壁相匹配从而可密封和打开换气口的密封外壁(60)，换气活塞(6)设有与上限位台阶(14)配合密封的环形凸边(61)，所述泵杆(3)外壁设有泵杆凸环(33)，换气活塞(6)设有与泵杆凸环(33)配合的内环套(62)，换气活塞(6)设有供锁盖(2)插入的换气活塞凹槽(63)。2.根据权利要求1所述的一种带换气结构的乳液泵，其特征在于换气活塞(6)的内环套(62)的下部设有锥形槽(64)。3.根据权利要求1所述的一种带换气结构的乳液泵，其特征在于换气活塞(6)的内环套(62)底部向外延伸形成换气活塞凹槽底壁(621)，换气活塞凹槽底壁(621)外侧向上延伸形成外环套(622)，内环套(62)与换气活塞凹槽底壁(621)和外环套(622)构成换气活塞凹槽(63)，外环套(622)上部向外延伸形成台阶(623)，台阶(623)外边缘再向上延伸形成密封外壁(60)，环形凸边(61)设置在密封外壁(60)的上部。4.根据权利要求1所述的一种带换气结构的乳液泵，其特征在于活塞组件(4)包括固定在泵杆外壁下部的密封圈(42)及插入到泵杆(3)出口的活塞(43)。5.根据权利要求4所述的一种带换气结构的乳液泵，其特征在于密封圈(42)包括有内塞体(421)，所述的内塞体(421)套设在泵杆(3)上，在所述内塞体(421)外通过环形连接件(422)设置有能与泵室内壁形成密封的外塞体(423)。6.根据权利要求4所述的一种带换气结构的乳液泵，其特征在于活塞(43)包括插入泵杆(3)内的活塞杆(431)，活塞杆(431)上设有活塞槽(432)，活塞杆(431)的下部连接有锥形连接部(433)，锥形连接部(433)的下部连接有密封盖(434)。7.根据权利要求1所述的一种带换气结构的乳液泵，其特征在于泵杆(3)的上部设有泵杆外套(34)，锁盖(2)下端设有锁盖内台阶(21)，泵杆外套(34)的下端与锁盖内台阶(21)相抵；弹簧(32)设在泵杆(3)与泵杆外套(34)之间，下部与锁盖内台阶(21)相抵。8.根据权利要求1所述的一种带换气结构的乳液泵，其特征在于锁盖(2)的下端设有插入换气活塞的换气活塞凹槽(63)内的锁盖下连接管(22)，锁盖下连接管(22)的直径小于锁盖的直径，锁盖(2)和锁盖下连接管(22)为一体结构。2CN114435717A说明书1/3页一种带换气结构的乳液泵【技术领域】[0001]本发明涉及一种带换气结构的乳液泵。【背景技术】[0002]乳液泵又叫按压式乳液泵，是一种利用大气平衡原理，通过按压将瓶内的料液泵出，并将外界的大气补入瓶内的一种液体分配器。[0003]乳液泵是生活中常用到的日用品，例如洗发露、沐浴露、洗洁精瓶子上均装有乳液泵，其通
