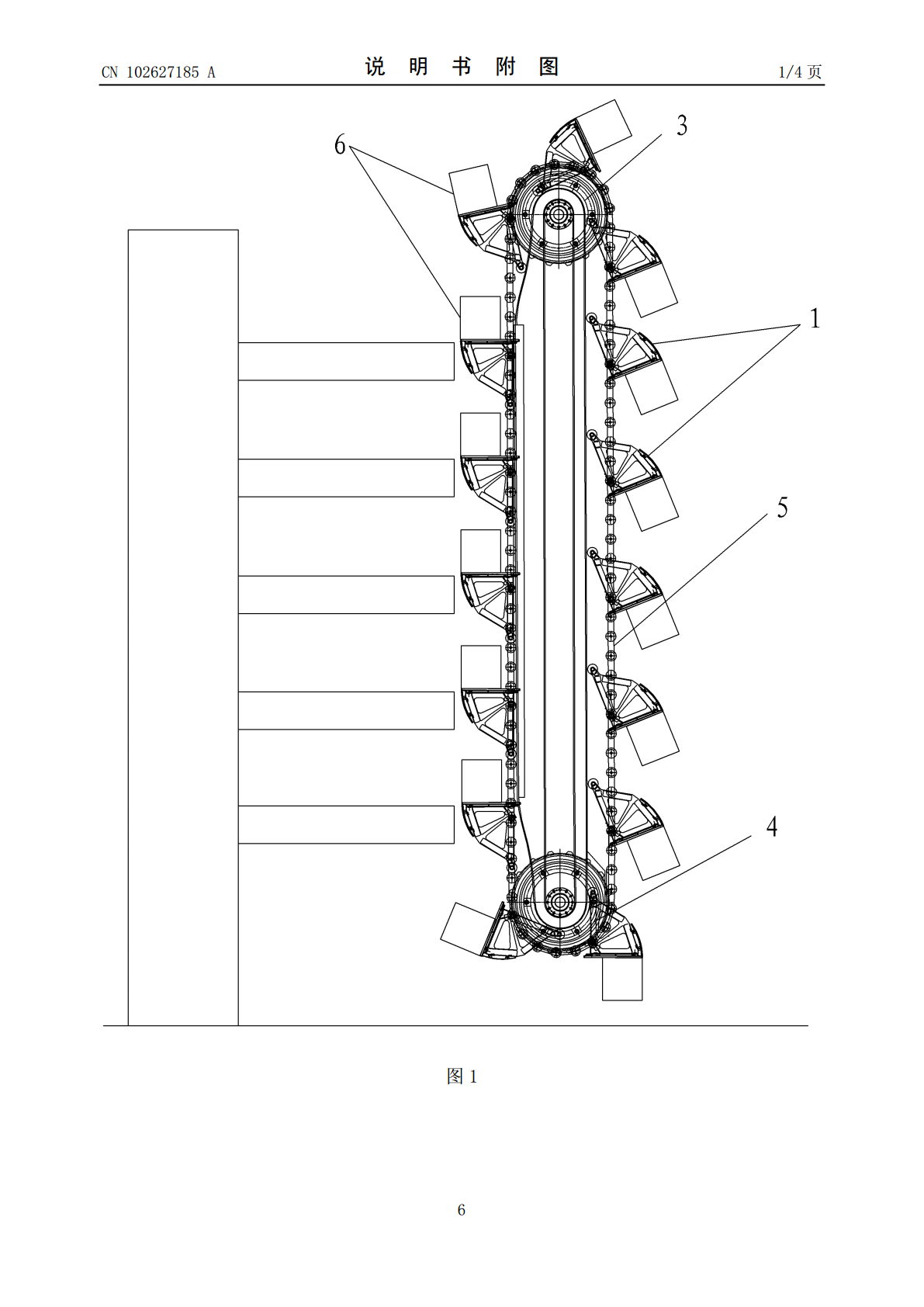

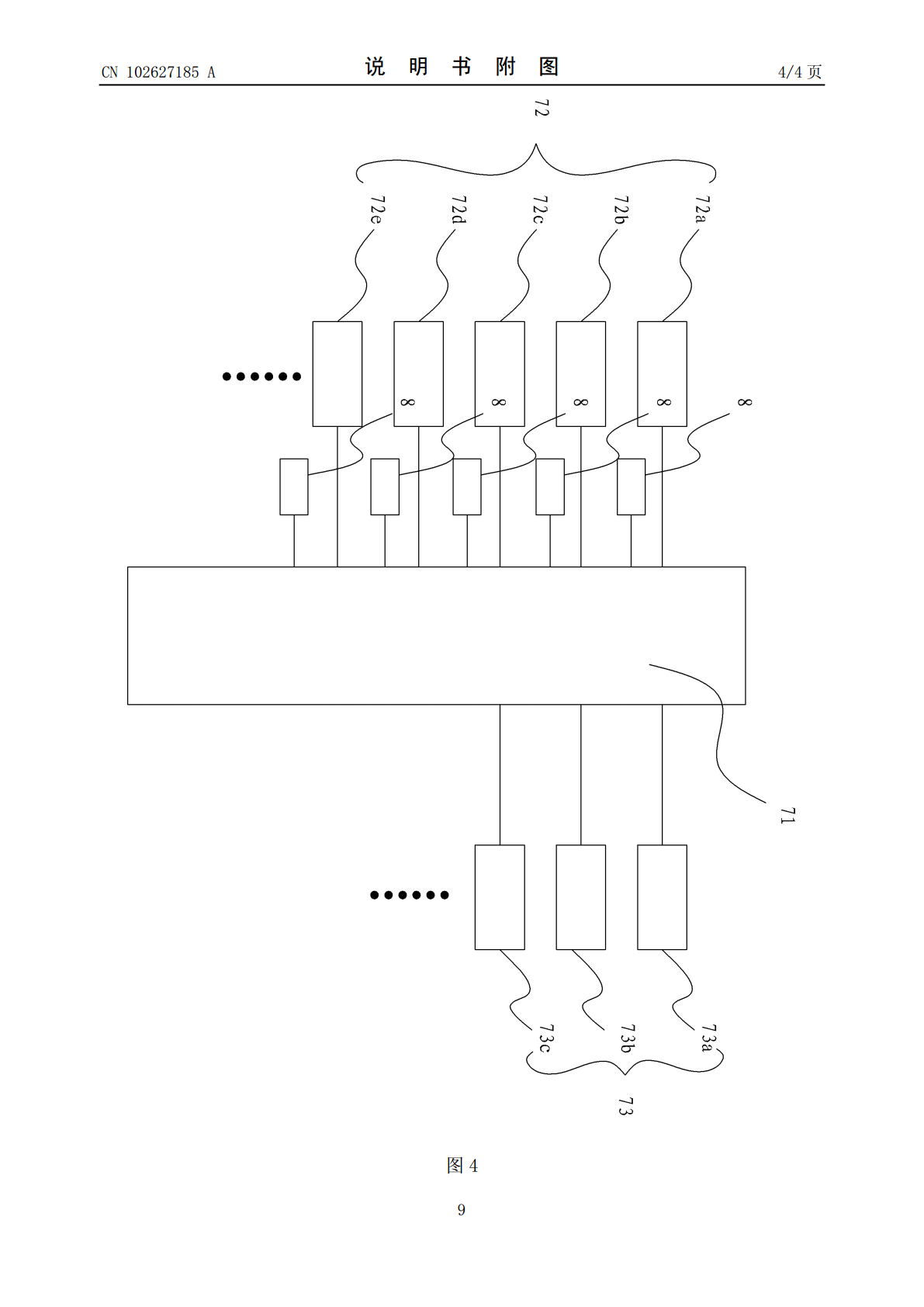

(19)中华人民共和国国家知识产权局*CN102627185A*(12)发明专利申请(10)申请公布号CN102627185A(43)申请公布日2012.08.08(21)申请号201210102334.0(22)申请日2012.03.31(71)申请人浙江梅轮电扶梯成套有限公司地址312000浙江省绍兴市绍兴县科北工业园区梅中路576号(72)发明人钱雪根余永洪(74)专利代理机构绍兴市越兴专利事务所33220代理人蒋卫东(51)Int.Cl.B65G17/12(2006.01)B65G17/34(2006.01)B65G17/38(2006.01)B65G43/00(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图44页(54)发明名称传动式货梯(57)摘要本发明主要公开了一种传动式货梯，包括电梯阶板、导轨、上链轮、下链轮、链条、驱动电机。受驱动电机同步驱动的上、下链轮上下竖直分布，链条连接连接在上、下链轮之间，电梯阶板包括主轮和副轮，主轮与链条连接，副轮抵靠与导轨上。本发明在同一个货梯中可以形成若干载货平台，可同时为多个楼层运送货物，运送效率高，操作方便简单。CN1026785ACN102627185A权利要求书1/1页1.一种传动式货梯，其特征在于：包括电梯阶板、导轨、上链轮、下链轮、链条、驱动电机；受驱动电机同步驱动的上、下链轮上下竖直分布，链条连接连接在上、下链轮之间，电梯阶板包括主轮和副轮，主轮与链条连接，副轮抵靠与导轨上。2.如权利要求1所述的一种传动式货梯，其特征在于：所述的电梯阶板包括载货平台面、载货平台面下方连接的支撑架，主轮和副轮位于支撑架同一侧，副轮与支撑架固定成一体，主轮安装与支承在支撑架上的主轮轴，同时与链条连接。3.如权利要求1所述的一种传动式货梯，其特征在于：所述的链条与上下链轮连接，形成两个竖向侧面，其中一个侧面作为运输面，运输面的导轨和链条相贴，主、副轮在运输面上处于同一直线。4.如权利要求3所述的一种传动式货梯，其特征在于：所述的竖向侧面，另一个侧面为循环面，循环面上的导轨相对于链条内向偏移，主轮位于副轮内侧。5.如权利要求4所述的一种传动式货梯，其特征在于：所述的运输面和循环面的导轨通过曲线自然过渡连接。6.如权利要求2所述的一种传动式货梯，其特征在于：所述的载货平台面上固定有载货箱。7.如权利要求1所述的一种传动式货梯，其特征在于：采用该传动式货梯的运输方法，设置一个中央控制器，在每个载货平台面上设置信号发射器，在每个楼层设置信号接收器；在中央控制器上选择待运输载货平台面的信号发射器，以及所要送达的楼层信号接收器，待运输载货平台面到送达楼层，信号发射器和信号接收器信号相配，产生停止命令反馈至中央控制器上，中央控制器关断驱动电机。8.如权利要求7所述的一种传动式货梯，其特征在于：所述的载货平台面上的载货箱和每个楼层上安装有自动门，当中央控制器关断驱动电机后，所对应的载货箱和楼层上的自动门受中央控制器自动开启。9.如权利要求7所述的一种传动式货梯，其特征在于：所述的每个楼层具有卸货完成按钮，按钮信号反馈至中央控制器中，中央控制器控制载货箱和楼层上的自动门关闭，并继续启动驱动电机。2CN102627185A说明书1/3页传动式货梯技术领域[0001]本发明涉及电梯技术领域，特别与一种传动式货梯有关。背景技术[0002]货梯广泛应用于工厂、仓库、购物中心、酒店、机场、车站等各种场所，主要用于承载货物至各个楼层。[0003]通常，货梯包括一个升降平台和保护升降平台的一套架体，所有货物都是通过同一个升降平台运送至目的楼层，运送完成后需要再次回到原点位置，接着进行下一轮运送。[0004]传动货梯运动方式过于简单，所有货物只能由一个升降平台下上运送，工作效率低。[0005]为了解决上述问题，本发明人设计出一种传动式货梯，本案由此产生。发明内容[0006]本发明的目的是提供一种传动式货梯，在同一个货梯中可以形成若干载货平台，可同时为多个楼层运送货物，运送效率高，操作方便简单。[0007]为了达到上述目的，本发明通过以下技术方案来实现：一种传动式货梯，包括电梯阶板、导轨、上链轮、下链轮、链条、驱动电机；受驱动电机同步驱动的上、下链轮上下竖直分布，链条连接连接在上、下链轮之间，电梯阶板包括主轮和副轮，主轮与链条连接，副轮抵靠与导轨上。[0008]所述的电梯阶板包括载货平台面、载货平台面下方连接的支撑架，主轮和副轮位于支撑架同一侧，副轮与支撑架固定成一体，主轮安装与支承在支撑架上的主轮轴，同时与链条连接。[0009]所述的链条与上下链轮连接，形成两个竖向侧面，其中一个侧面作为运输面，运输面的导轨和链条相贴，主、副轮在运输面上处于同一直线。[0010]所述的竖向侧面，另一个侧面为循环面
