新型快速铝合金引流(跳线)线夹.pdf

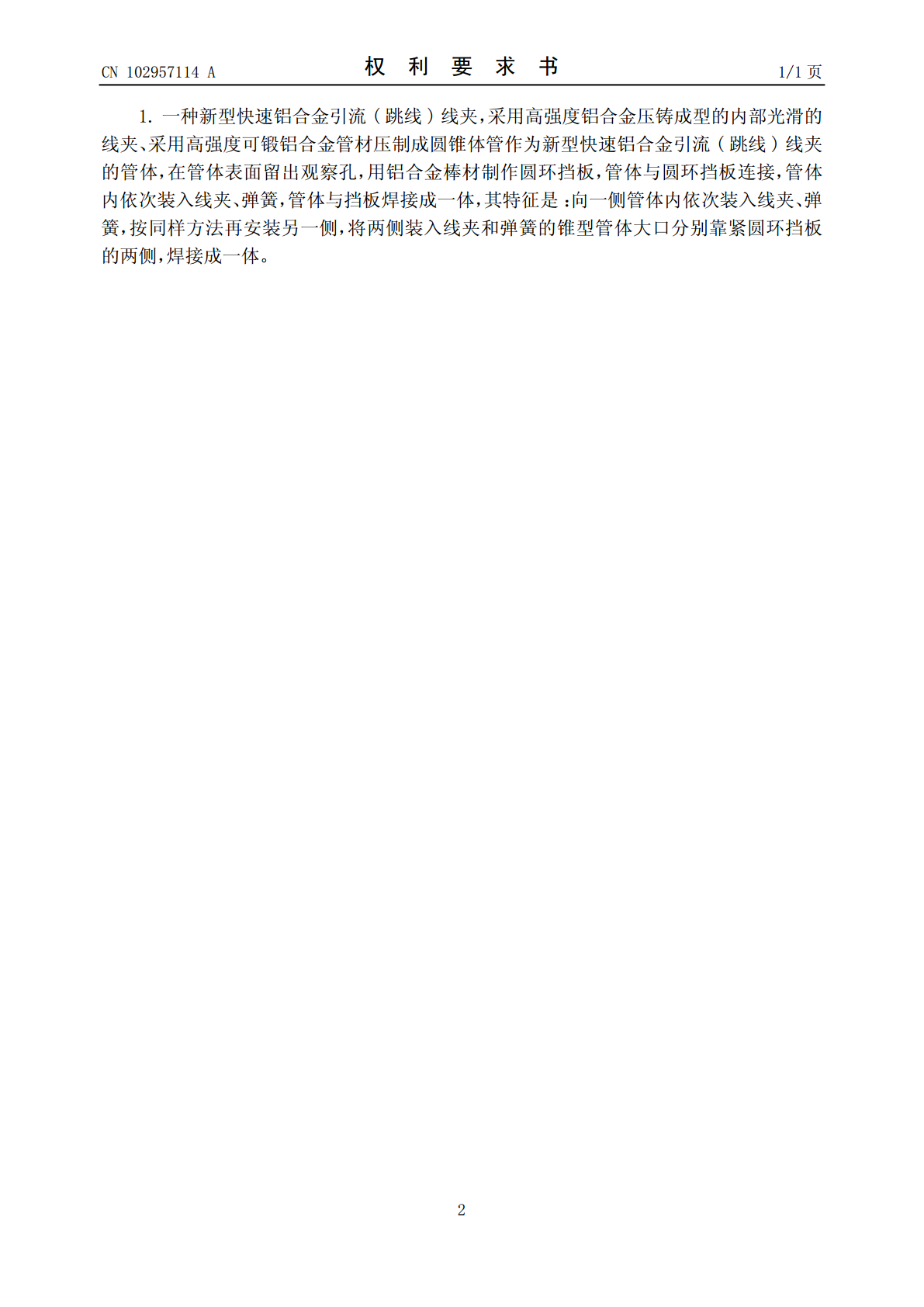

(19)中华人民共和国国家知识产权局*CN102957114A*(12)发明专利申请(10)申请公布号CN102957114A(43)申请公布日2013.03.06(21)申请号201110236241.2(22)申请日2011.08.18(71)申请人石春梅地址115000辽宁省营口市站前区市府园5-甲2(72)发明人石春梅(51)Int.Cl.H02G7/00(2006.01)权利要求书权利要求书1页1页说明书说明书11页页附图附图11页(54)发明名称新型快速铝合金引流(跳线)线夹(57)摘要一种新型快速铝合金引流(跳线)线夹。采用高强度铝合金压铸成型的内部光滑的线夹、采用高强度可锻铝合金管材压制成圆锥体管作为新型快速铝合金引流(跳线)线夹(以后简称引流线夹)的管体，在管体表面留出观察孔，用铝合金棒材制作引流线夹的圆环挡板，首先向一侧管体内依次装入线夹、弹簧，按同样方法再安装另一侧，将装入线夹和弹簧的锥型管体的大口分别靠紧圆环挡板两侧，焊接成一体；引流线夹采用高强度铝合金材料，增大导电系数，没有磁滞损耗和涡轮损耗，采用圆锥管体，内部由弹簧推动线夹，自动锁住电缆，不松脱。CN1029574ACN102957114A权利要求书1/1页1.一种新型快速铝合金引流(跳线)线夹，采用高强度铝合金压铸成型的内部光滑的线夹、采用高强度可锻铝合金管材压制成圆锥体管作为新型快速铝合金引流(跳线)线夹的管体，在管体表面留出观察孔，用铝合金棒材制作圆环挡板，管体与圆环挡板连接，管体内依次装入线夹、弹簧，管体与挡板焊接成一体，其特征是：向一侧管体内依次装入线夹、弹簧，按同样方法再安装另一侧，将两侧装入线夹和弹簧的锥型管体大口分别靠紧圆环挡板的两侧，焊接成一体。2CN102957114A说明书1/1页新型快速铝合金引流(跳线)线夹所属技术领域[0001]本发明属于电力金具配线器材背景技术[0002]目前，原有的电力金具安装工艺繁琐，工人劳动强度大，费时费力，而且铸铁电力金具存在磁滞损耗和涡轮损耗，铝制的电力金具结构不合理，存在电缆松脱的实际问题。发明内容[0003]为了减轻线路施工人员的劳动强度，提高工效，节省能源，本发明提供一种新型快速铝合金引流(跳线)线夹，以解决输电过程中的能量损耗和架线施工中电力金具安装工艺繁琐及电缆松脱的问题，达到高效、安全、节能的目的。[0004]本发明解决问题所采用的技术方案是：采用高强度铝合金压铸成型的内部光滑的线夹、采用高强度可锻铝合金管材压制成圆锥体管作为新型快速铝合金引流(跳线)线夹(以后简称引流线夹)的管体，在管体表面留出观察孔，用铝合金棒材制作引流线夹的圆环挡板，首先向一侧管体内依次装入线夹、弹簧，按同样方法再安装另一侧，将装入线夹和弹簧的锥型管体的大口分别靠紧圆环挡板两侧，焊接成一体；引流线夹采用铝合金材料，增大导电系数，没有磁滞损耗和涡轮损耗，采用圆锥管体，内部由弹簧推动线夹，自动锁住电缆，从而解决引流线夹在使用过程中松脱的问题。[0005]本发明的有益效果是，机械强度高，电缆不松脱，导电性能好，无铁磁损耗，抗腐蚀性能好，安装快捷，无需压接工具，大幅度减轻线路施工人员的劳动强度，提高工效。附图说明[0006]下面结合附图和实施例对本发明进一步说明。[0007]图1是本发明的正面外部结构图[0008]图2是本发明的A视图(左视图)[0009]图3是新型快速铝合金引流(跳线)线夹剖面图[0010]图中1、管体，2、线夹，3、弹簧，4、挡板，5、观察孔，6、导线，7、导线引冒。具体实施方式[0011]在图3中，先将左侧管体(1)从大口依次装入线夹(2)、弹簧(3)，线夹是由两瓣组成的(A视图可以看到)，然后将右侧管体同样从大口依次装入线夹(2)、弹簧(3)，取挡板(4)，将装完线夹(2)、弹簧(3)的两个管体大口各自靠紧挡板(4)焊接成一体，这样，一个引流线夹就制作完成；施工中将导线(6)端头用绑线绑紧，用专用线缆剪剪齐，将端部用锉修整齐、圆滑，戴上引帽(7)，去掉绑线，前端平直，去除污物，将引流线夹内的“线夹(2)”轻力按下，使其在管体内自由滑移，将引帽端对准线夹小口中心缓慢插入，直至从观察孔看到导线(7)穿过，另一侧导线按同样方法安装，然后用力拉紧两侧导线，安装完成。3CN102957114A说明书附图1/1页图1图2图34
