超大跨距切割机横梁.pdf

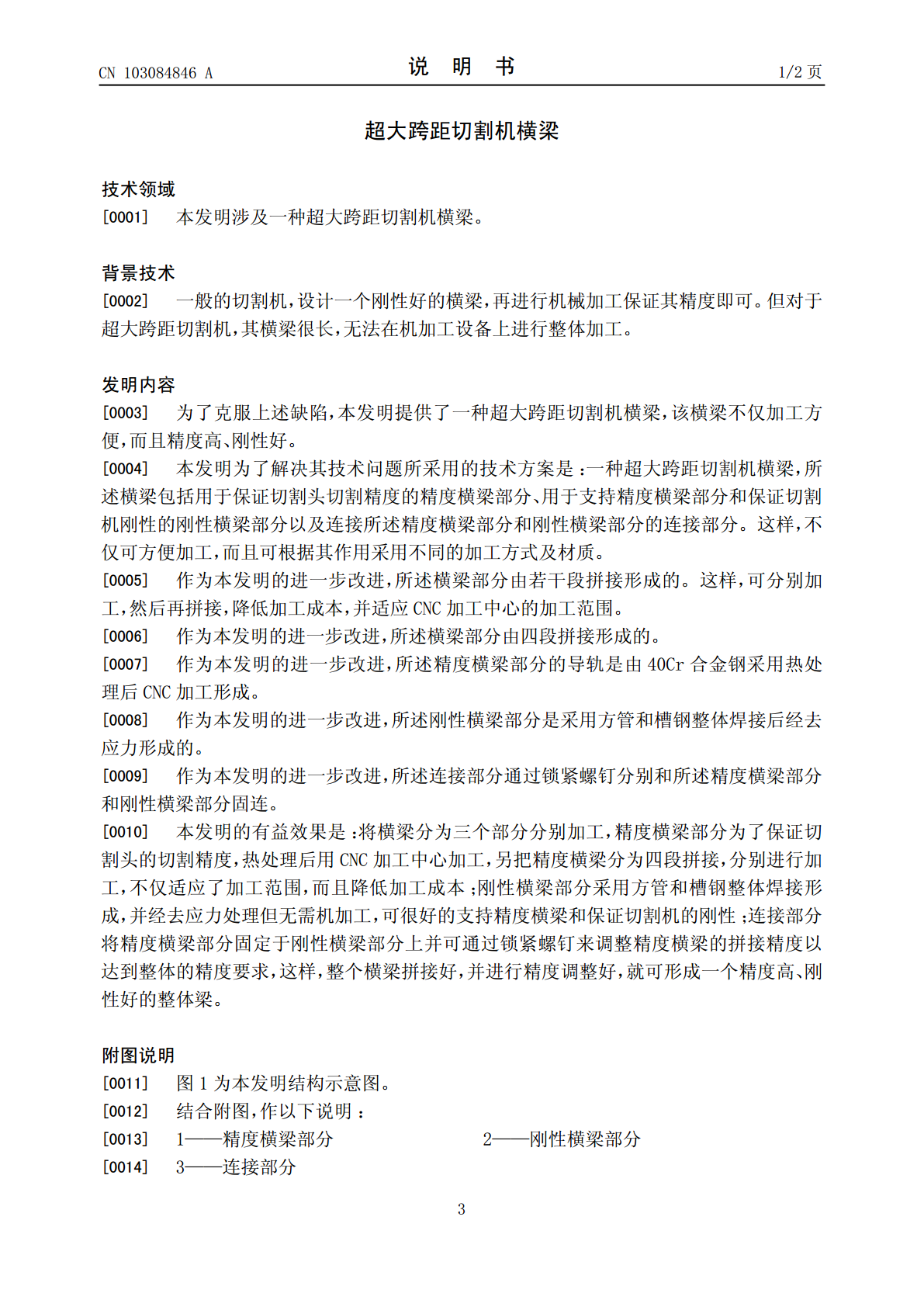

(19)中华人民共和国国家知识产权局*CN103084846A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103084846103084846A(43)申请公布日2013.05.08(21)申请号201110340693.5(22)申请日2011.11.02(71)申请人梅塞尔切割焊接（中国）有限公司地址215300江苏省苏州市昆山市开发区南浜路528号(72)发明人郝德龙王川高龙军(74)专利代理机构昆山四方专利事务所32212代理人盛建德(51)Int.Cl.B23Q1/01(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称超大跨距切割机横梁(57)摘要本发明公开了一种超大跨距切割机横梁，所述横梁包括用于保证切割头切割精度的精度横梁部分、用于支持精度横梁部分和保证切割机刚性的刚性横梁部分以及连接所述精度横梁部分和刚性横梁部分的连接部分。该横梁不仅加工方便，而且精度高、刚性好。CN103084846ACN103846ACN103084846A权利要求书1/1页1.一种超大跨距切割机横梁，其特征在于：所述横梁包括用于保证切割头切割精度的精度横梁部分(1)、用于支持精度横梁部分和保证切割机刚性的刚性横梁部分(2)以及连接所述精度横梁部分和刚性横梁部分的连接部分(3)。2.根据权利要求1所述的超大跨距切割机横梁，其特征在于：所述横梁部分由若干段拼接形成的。3.根据权利要求2所述的超大跨距切割机横梁，其特征在于：所述横梁部分由四段拼接形成的。4.根据权利要求1至3中任一项所述的超大跨距切割机横梁，其特征在于：所述精度横梁部分的导轨是由40Cr合金钢采用热处理后CNC加工形成。5.根据权利要求1至3中任一项所述的超大跨距切割机横梁，其特征在于：所述刚性横梁部分是采用方管和槽钢整体焊接后经去应力形成的。6.根据权利要求1至3中任一项所述的超大跨距切割机横梁，其特征在于：所述连接部分通过锁紧螺钉分别和所述精度横梁部分和刚性横梁部分固连。2CN103084846A说明书1/2页超大跨距切割机横梁技术领域[0001]本发明涉及一种超大跨距切割机横梁。背景技术[0002]一般的切割机，设计一个刚性好的横梁，再进行机械加工保证其精度即可。但对于超大跨距切割机，其横梁很长，无法在机加工设备上进行整体加工。发明内容[0003]为了克服上述缺陷，本发明提供了一种超大跨距切割机横梁，该横梁不仅加工方便，而且精度高、刚性好。[0004]本发明为了解决其技术问题所采用的技术方案是：一种超大跨距切割机横梁，所述横梁包括用于保证切割头切割精度的精度横梁部分、用于支持精度横梁部分和保证切割机刚性的刚性横梁部分以及连接所述精度横梁部分和刚性横梁部分的连接部分。这样，不仅可方便加工，而且可根据其作用采用不同的加工方式及材质。[0005]作为本发明的进一步改进，所述横梁部分由若干段拼接形成的。这样，可分别加工，然后再拼接，降低加工成本，并适应CNC加工中心的加工范围。[0006]作为本发明的进一步改进，所述横梁部分由四段拼接形成的。[0007]作为本发明的进一步改进，所述精度横梁部分的导轨是由40Cr合金钢采用热处理后CNC加工形成。[0008]作为本发明的进一步改进，所述刚性横梁部分是采用方管和槽钢整体焊接后经去应力形成的。[0009]作为本发明的进一步改进，所述连接部分通过锁紧螺钉分别和所述精度横梁部分和刚性横梁部分固连。[0010]本发明的有益效果是：将横梁分为三个部分分别加工，精度横梁部分为了保证切割头的切割精度，热处理后用CNC加工中心加工，另把精度横梁分为四段拼接，分别进行加工，不仅适应了加工范围，而且降低加工成本；刚性横梁部分采用方管和槽钢整体焊接形成，并经去应力处理但无需机加工，可很好的支持精度横梁和保证切割机的刚性；连接部分将精度横梁部分固定于刚性横梁部分上并可通过锁紧螺钉来调整精度横梁的拼接精度以达到整体的精度要求，这样，整个横梁拼接好，并进行精度调整好，就可形成一个精度高、刚性好的整体梁。附图说明[0011]图1为本发明结构示意图。[0012]结合附图，作以下说明：[0013]1——精度横梁部分2——刚性横梁部分[0014]3——连接部分3CN103084846A说明书2/2页具体实施方式[0015]一种超大跨距切割机横梁，包括用于保证切割头切割精度的精度横梁部分1、用于支持精度横梁部分和保证切割机刚性的刚性横梁部分2以及连接所述精度横梁部分和刚性横梁部分的连接部分3。这样，不仅可方便加工，而且可根据其作用采用不同的加工方式及材质。[0016]优选的，上述横梁部分由若干段拼接形成的。这样，可分别加工，然后再拼接，降低加工成本，并适应CNC加工中心的加工范围。[0017]优选的，上
