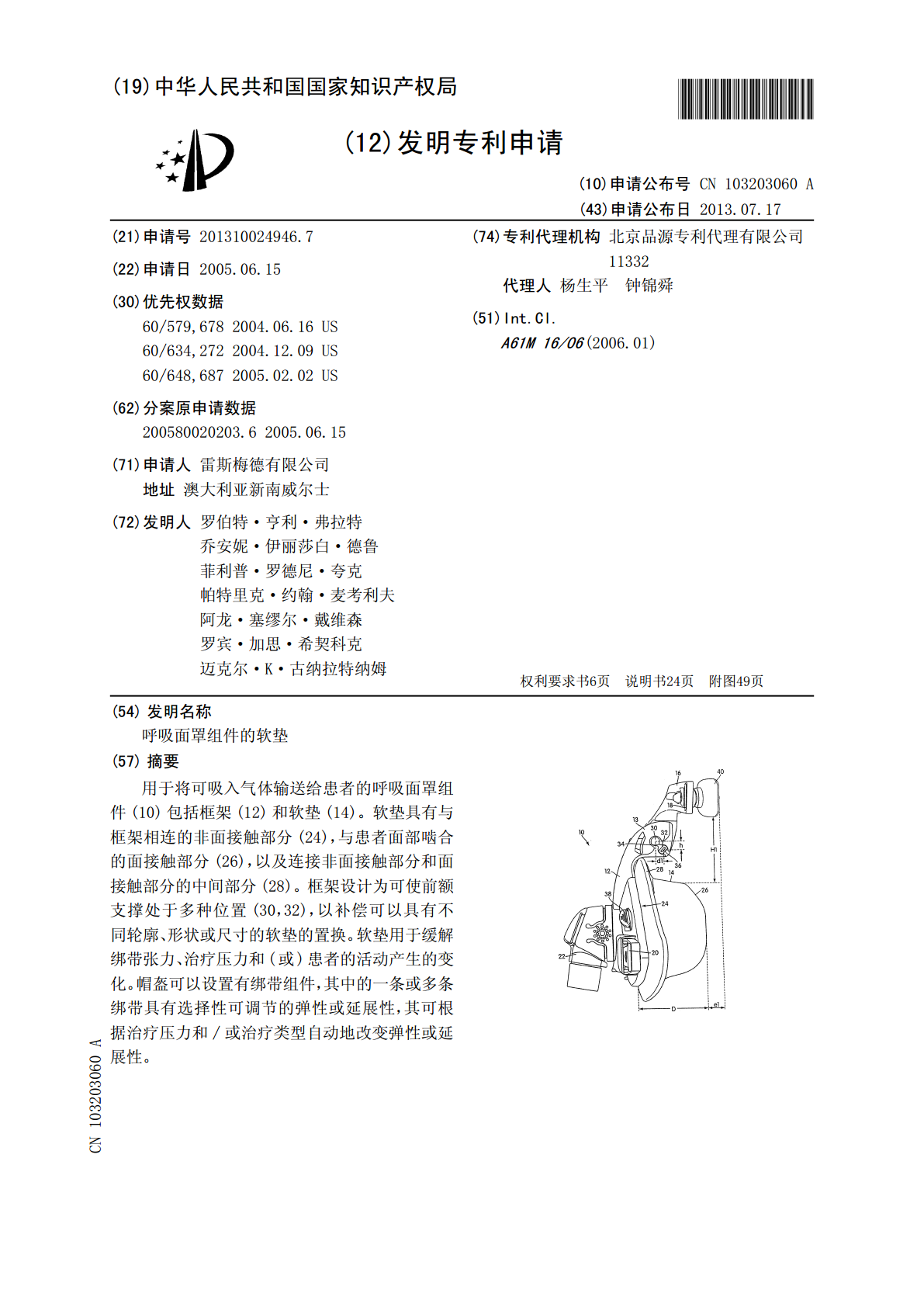

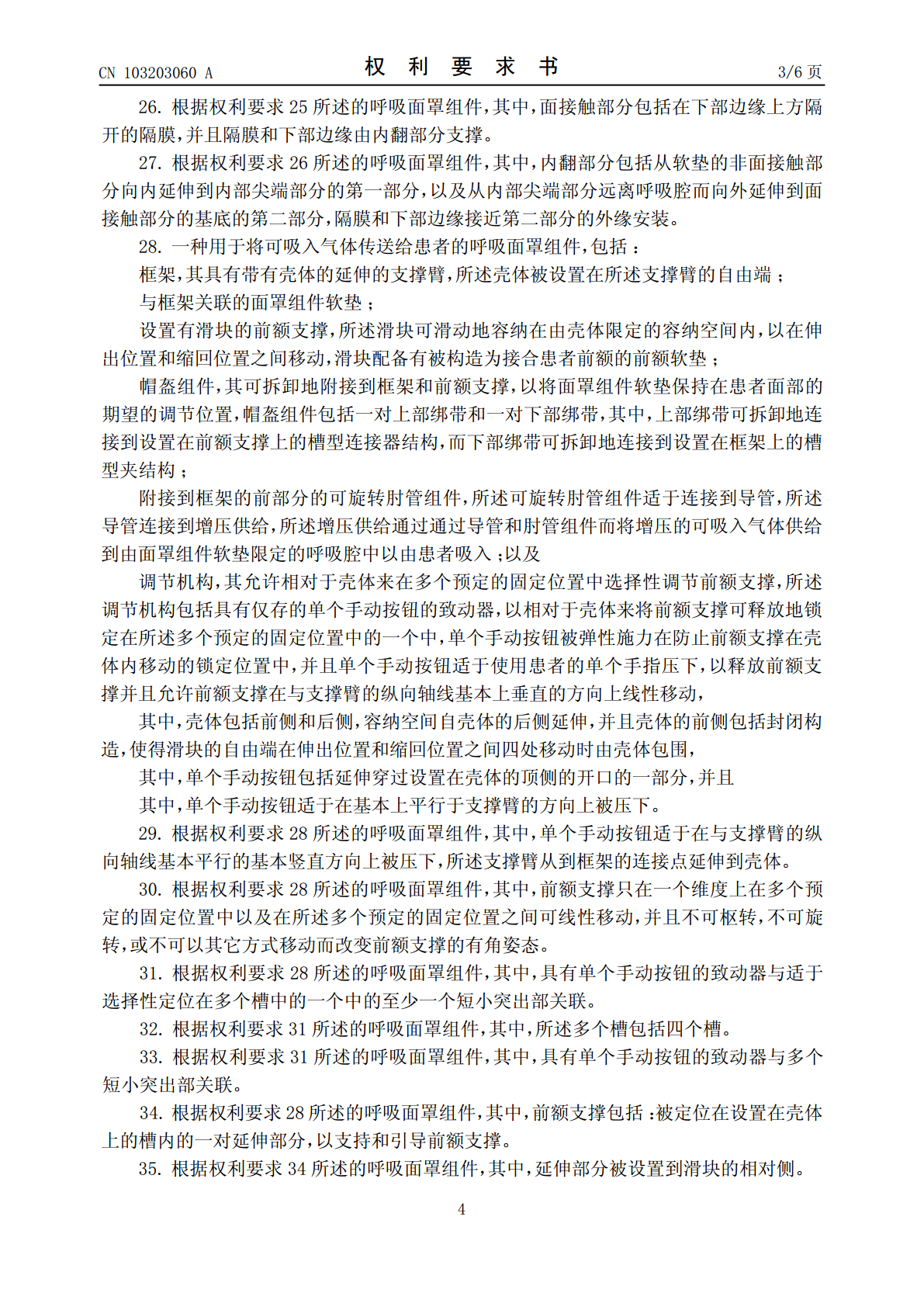

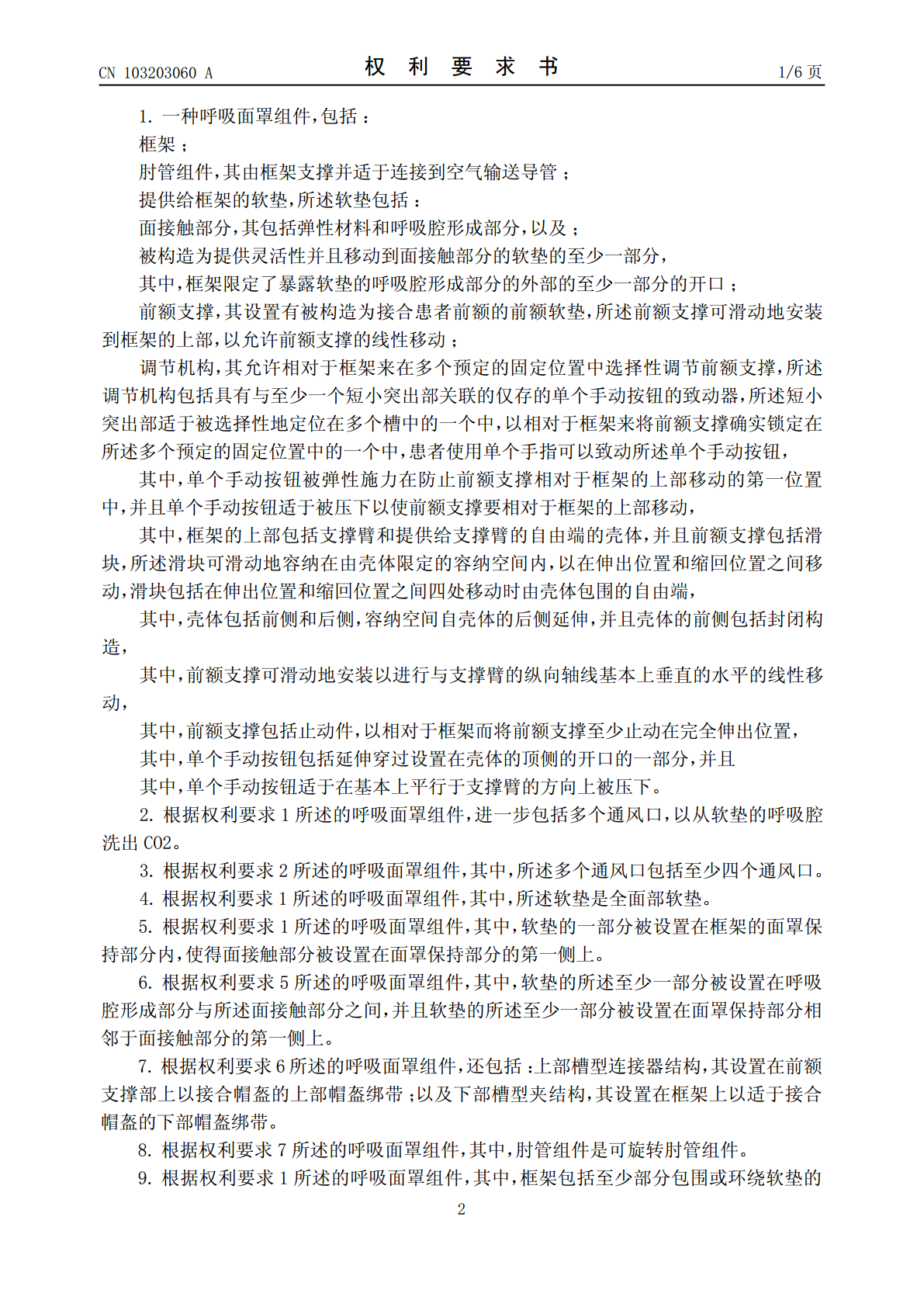

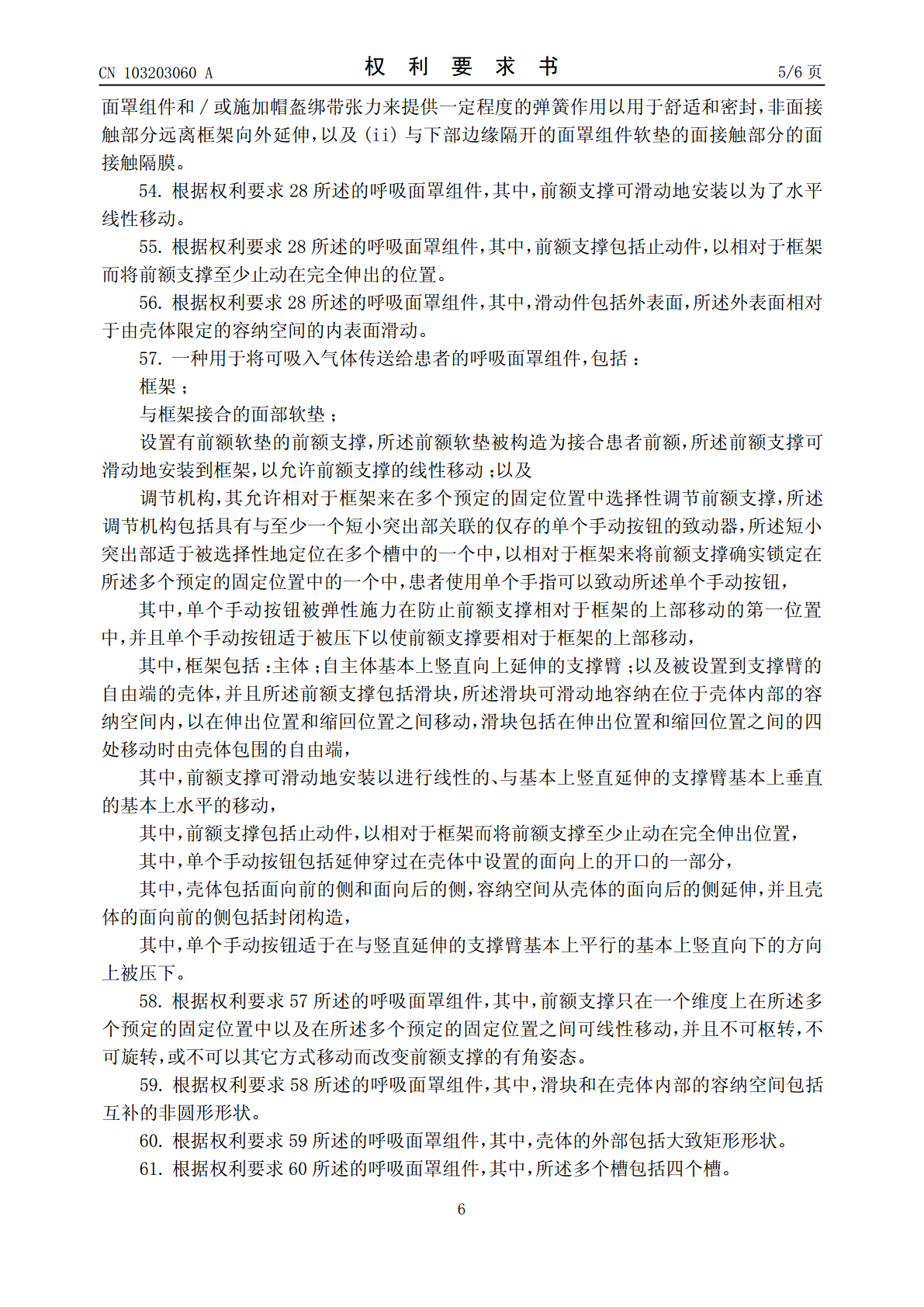

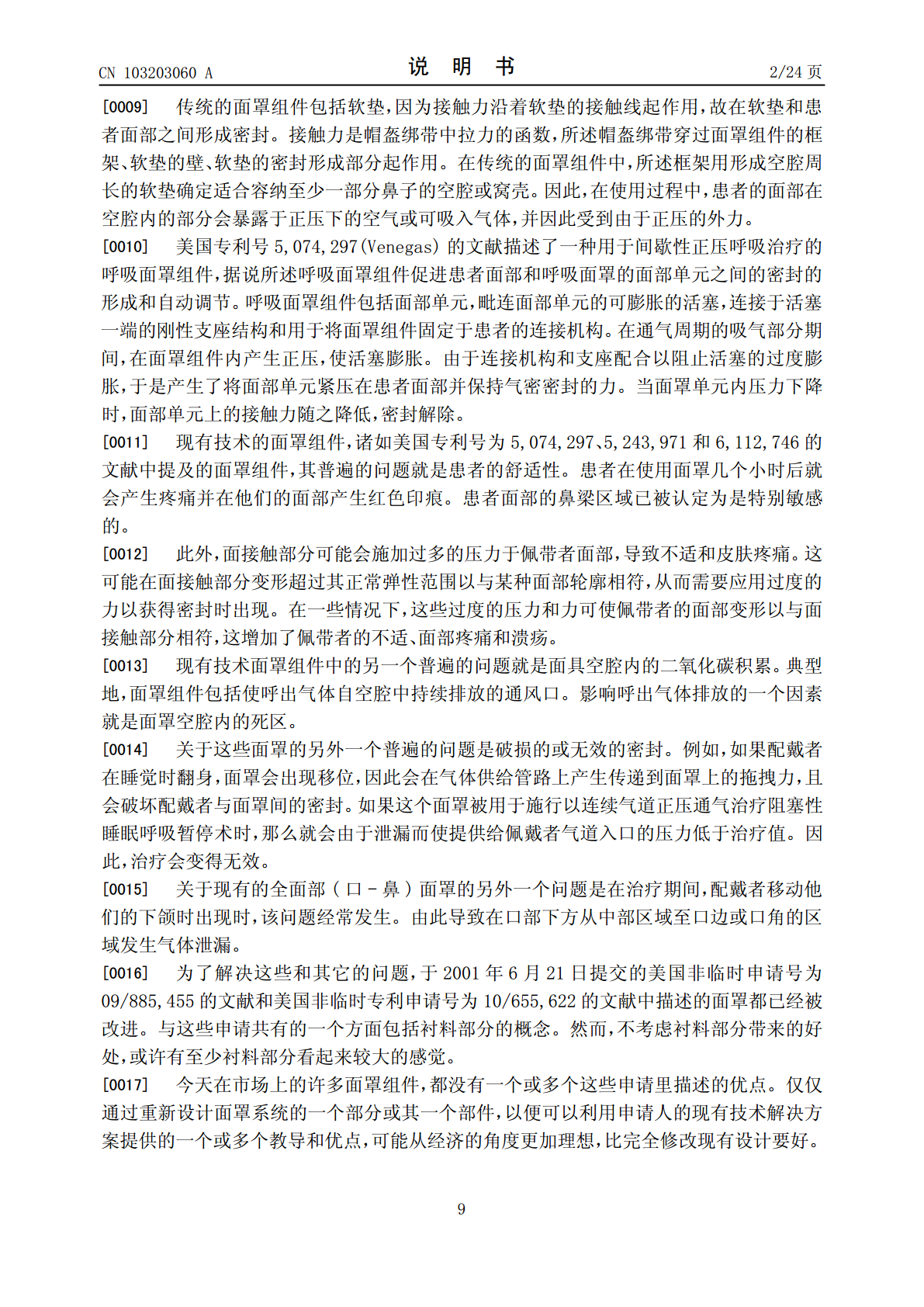

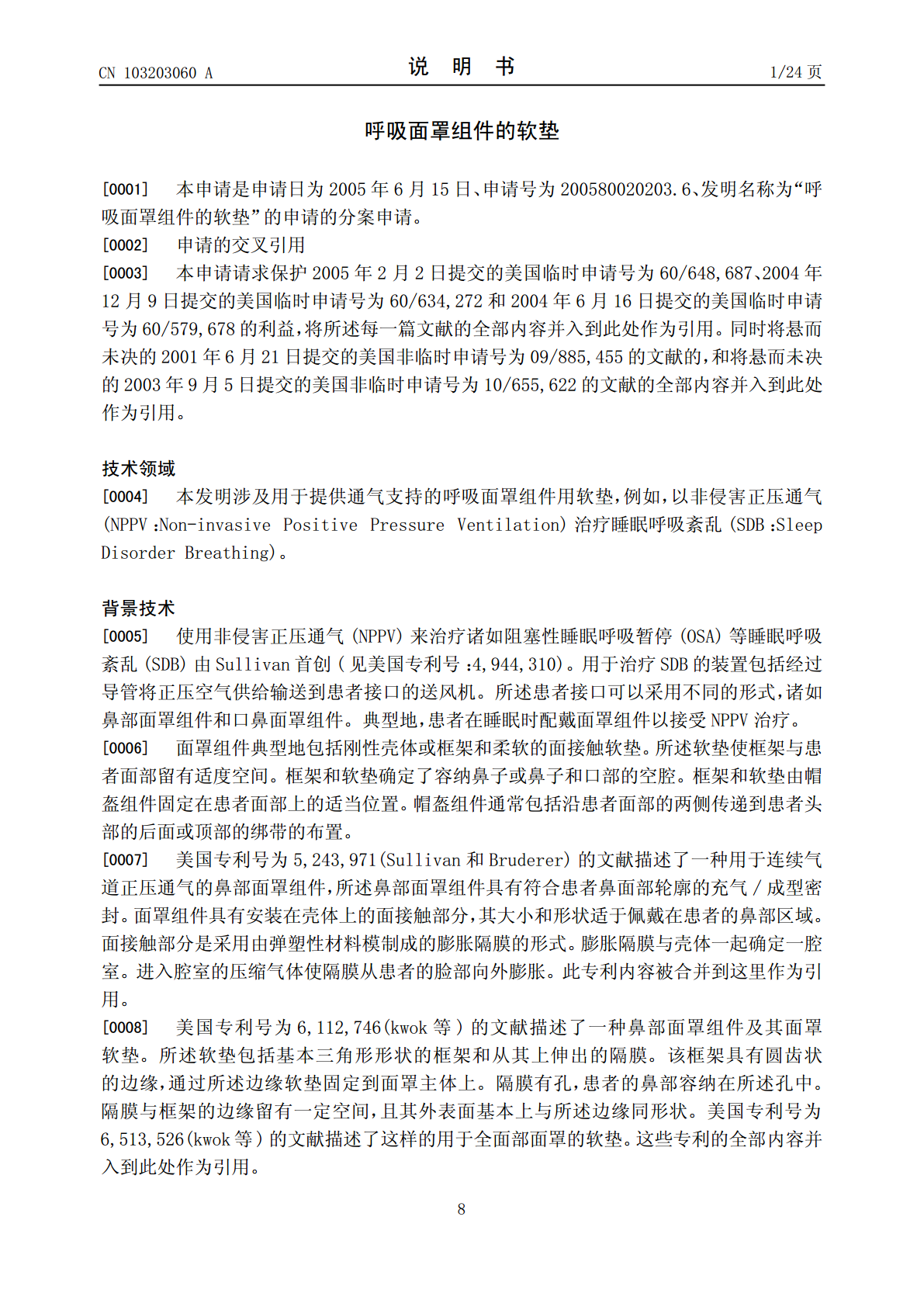

(19)中华人民共和国国家知识产权局*CN103203060A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103203060103203060A(43)申请公布日2013.07.17(21)申请号201310024946.7(74)专利代理机构北京品源专利代理有限公司(22)申请日2005.06.1511332代理人杨生平钟锦舜(30)优先权数据(51)Int.Cl.60/579,6782004.06.16US60/634,2722004.12.09USA61M16/06(2006.01)60/648,6872005.02.02US(62)分案原申请数据200580020203.62005.06.15(71)申请人雷斯梅德有限公司地址澳大利亚新南威尔士(72)发明人罗伯特·亨利·弗拉特乔安妮·伊丽莎白·德鲁菲利普·罗德尼·夸克帕特里克·约翰·麦考利夫阿龙·塞缪尔·戴维森罗宾·加思·希契科克迈克尔·K·古纳拉特纳姆权权利要求书6页利要求书6页说明书24页说明书24页附图49页附图49页(54)发明名称呼吸面罩组件的软垫(57)摘要用于将可吸入气体输送给患者的呼吸面罩组件(10)包括框架(12)和软垫(14)。软垫具有与框架相连的非面接触部分(24)，与患者面部啮合的面接触部分(26)，以及连接非面接触部分和面接触部分的中间部分(28)。框架设计为可使前额支撑处于多种位置(30，32)，以补偿可以具有不同轮廓、形状或尺寸的软垫的置换。软垫用于缓解绑带张力、治疗压力和(或)患者的活动产生的变化。帽盔可以设置有绑带组件，其中的一条或多条绑带具有选择性可调节的弹性或延展性，其可根据治疗压力和/或治疗类型自动地改变弹性或延展性。CN103203060ACN10326ACN103203060A权利要求书1/6页1.一种呼吸面罩组件，包括：框架；肘管组件，其由框架支撑并适于连接到空气输送导管；提供给框架的软垫，所述软垫包括：面接触部分，其包括弹性材料和呼吸腔形成部分，以及；被构造为提供灵活性并且移动到面接触部分的软垫的至少一部分，其中，框架限定了暴露软垫的呼吸腔形成部分的外部的至少一部分的开口；前额支撑，其设置有被构造为接合患者前额的前额软垫，所述前额支撑可滑动地安装到框架的上部，以允许前额支撑的线性移动；调节机构，其允许相对于框架来在多个预定的固定位置中选择性调节前额支撑，所述调节机构包括具有与至少一个短小突出部关联的仅存的单个手动按钮的致动器，所述短小突出部适于被选择性地定位在多个槽中的一个中，以相对于框架来将前额支撑确实锁定在所述多个预定的固定位置中的一个中，患者使用单个手指可以致动所述单个手动按钮，其中，单个手动按钮被弹性施力在防止前额支撑相对于框架的上部移动的第一位置中，并且单个手动按钮适于被压下以使前额支撑要相对于框架的上部移动，其中，框架的上部包括支撑臂和提供给支撑臂的自由端的壳体，并且前额支撑包括滑块，所述滑块可滑动地容纳在由壳体限定的容纳空间内，以在伸出位置和缩回位置之间移动，滑块包括在伸出位置和缩回位置之间四处移动时由壳体包围的自由端，其中，壳体包括前侧和后侧，容纳空间自壳体的后侧延伸，并且壳体的前侧包括封闭构造，其中，前额支撑可滑动地安装以进行与支撑臂的纵向轴线基本上垂直的水平的线性移动，其中，前额支撑包括止动件，以相对于框架而将前额支撑至少止动在完全伸出位置，其中，单个手动按钮包括延伸穿过设置在壳体的顶侧的开口的一部分，并且其中，单个手动按钮适于在基本上平行于支撑臂的方向上被压下。2.根据权利要求1所述的呼吸面罩组件，进一步包括多个通风口，以从软垫的呼吸腔洗出CO2。3.根据权利要求2所述的呼吸面罩组件，其中，所述多个通风口包括至少四个通风口。4.根据权利要求1所述的呼吸面罩组件，其中，所述软垫是全面部软垫。5.根据权利要求1所述的呼吸面罩组件，其中，软垫的一部分被设置在框架的面罩保持部分内，使得面接触部分被设置在面罩保持部分的第一侧上。6.根据权利要求5所述的呼吸面罩组件，其中，软垫的所述至少一部分被设置在呼吸腔形成部分与所述面接触部分之间，并且软垫的所述至少一部分被设置在面罩保持部分相邻于面接触部分的第一侧上。7.根据权利要求6所述的呼吸面罩组件，还包括：上部槽型连接器结构，其设置在前额支撑部上以接合帽盔的上部帽盔绑带；以及下部槽型夹结构，其设置在框架上以适于接合帽盔的下部帽盔绑带。8.根据权利要求7所述的呼吸面罩组件，其中，肘管组件是可旋转肘管组件。9.根据权利要求1所述的呼吸面罩组件，其中，框架包括至少部分包围或环绕软垫的2CN103203060A权利要求书2/6页面罩保持部分。10.根据权利要求9所述的呼吸面罩组件，其中，面罩保持部分包括面向内的保持表面，其接合软垫的面向外的表面。11.
