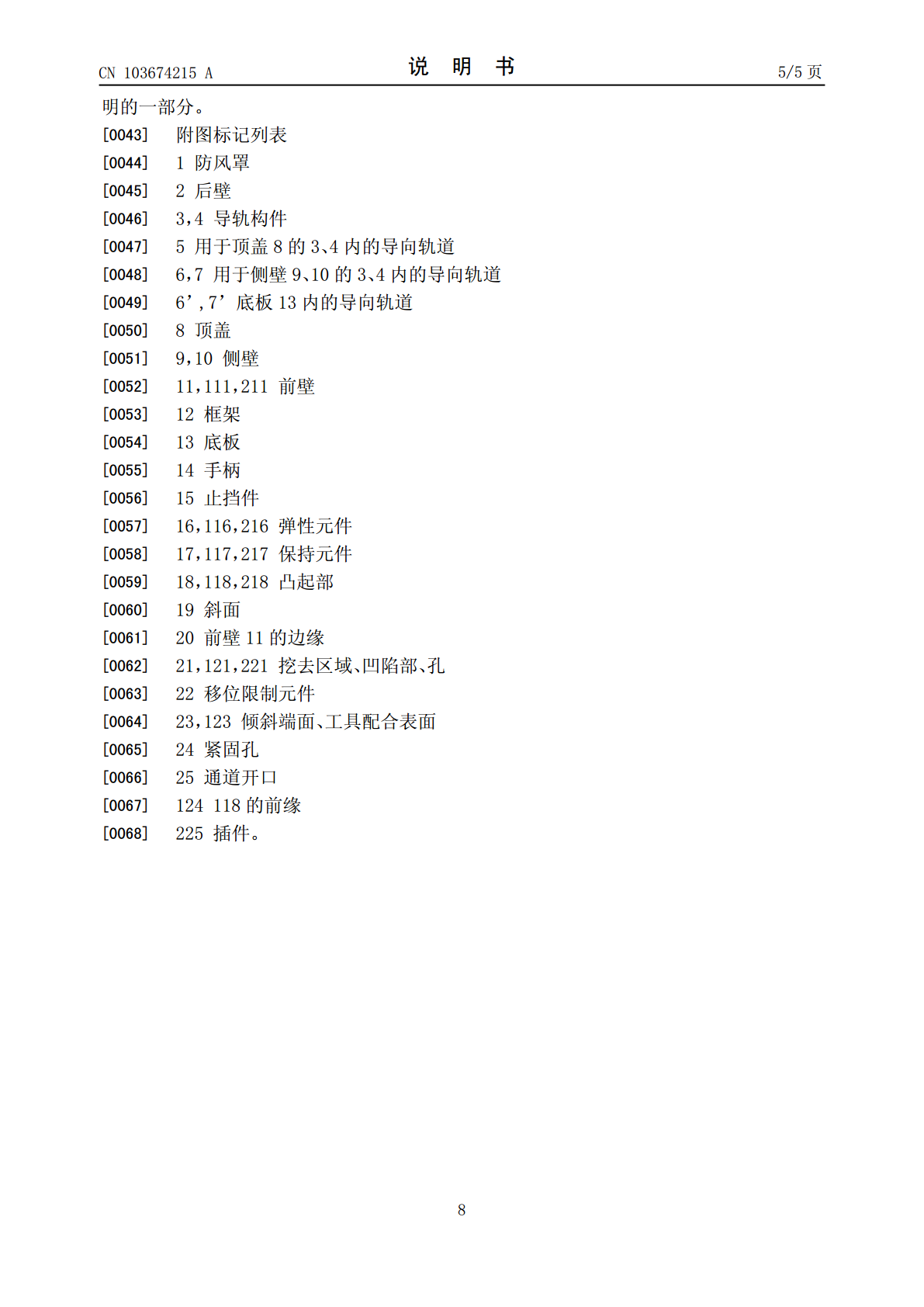

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103674215103674215A(43)申请公布日2014.03.26(21)申请号201210316277.6(22)申请日2012.08.30(71)申请人梅特勒-托利多股份有限公司地址瑞士格莱芬西(72)发明人王合桥(74)专利代理机构上海专利商标事务所有限公司31100代理人浦易文(51)Int.Cl.G01G21/28(2006.01)权权利要求书2页利要求书2页说明书5页说明书5页附图5页附图5页(54)发明名称用于天平的防风罩(57)摘要用于天平的防风罩（1）具有后壁（2）、前壁（11）、侧壁（9，10）、顶盖（8）以及导轨构件（3，4），这些导轨构件从后壁（2）的上角部延伸到前壁（11）的上角部并载有导向轨道（5，6，7），顶盖（8）和侧壁（9，10）可滑动地安置于这些导向轨道内。根据本发明，每个导轨构件（3，4）在其前端部处包括弹性元件和保持元件，弹性元件和保持元件一体连接到导轨构件（3，4）并与导轨构件制成一件。弹性元件和保持元件设置在导轨构件（3，4）上，以使前壁（11）能插在保持元件（17）和弹性元件（16）之间，由于所述插入，前壁（11）将固定到导轨构件（3，4）。CN103674215ACN10367425ACN103674215A权利要求书1/2页1.一种用于天平的防风罩（1），所述防风罩包括后壁（2）、前壁（11；111；211）、侧壁（9，10）、顶盖（8）以及导轨构件（3，4），所述导轨构件从所述后壁（2）的上角部延伸到所述前壁（11；111；211）的上角部，并载有导向轨道（5，6，7），所述顶盖（8）和所述侧壁（9，10）可滑动地安置于所述导向轨道内，其特征在于，每个导轨构件（3，4）在其前端部处包括弹性元件（16，116，216）和保持元件（17），所述弹性元件（16，116，216）和所述保持元件（17）一体连接到所述导轨构件（3，4）并与所述导轨构件制成一件，此外，所述弹性元件（16，116，216）和所述保持元件（17）还设置在所述导轨构件（3，4）上，以使所述前壁（11；111；211）能插在所述保持元件（17）和所述弹性元件（16，116，216）之间，由于所述插入，所述前壁（11；111；211）能固定到所述导轨构件（3，4）。2.如权利要求1所述的防风罩，其特征在于，对应的导轨构件（3，4）内的每个弹性元件（16;216）包括凸起部（18;218），而所述前壁（11;211）具有与所述凸起部协作的挖去区域（21;221），或者每个弹性元件（116）包括挖去区域（121），而所述前壁（111）具有与所述挖去区域（121）协作的凸起部（118），而由于所述弹性元件（16，116；216）的弹力而被推入所述挖去区域（21;121;221）内的凸起部（18;118;218）建立将所述前壁（11;111;211）固定到所述导轨构件（3，4）的形状锁定配合。3.如权利要求1所述的防风罩，其特征在于，对应的导轨构件（3,4）内的每个弹性元件（16）包括凸起部（18），而所述前壁（11）具有与所述凸起部协作的挖去区域（21），或者每个弹性元件（116）包括挖去区域（121），而所述前壁（111）具有与所述挖去区域协作的凸起部（118），且由于所述弹性元件（16，116）的弹力而被推入所述挖去区域（21，121）的所述凸起部（18，118）建立将所述前壁（11；111）固定到所述导轨构件（3,4）的力锁定配合。4.如权利要求2或3所述的防风罩，其特征在于，所述弹性元件（216）包括具有插件（225）的片簧（216），所述片簧（216）具有连接到所述导轨构件（3,4）的固定端部和载有所述插件（225）的自由端部。5.如权利要求4所述的防风罩，其特征在于，所述弹性元件（216）设计成沿朝向所述保持元件（217）的方向施加弹力。6.如权利要求4所述的防风罩，其特征在于，所述插件（225）设置在所述弹性元件（216）的面向所述保持元件（217）的一侧上。7.如权利要求2至6中任一项所述的防风罩，其特征在于，所述前壁（11；211）内的所述挖去区域（21;221）包括所述前壁（11；211）内的凹陷部或孔。8.如权利要求4至7中任一项所述的防风罩，其特征在于，所述插件（225）包括所述凸起部（18;218）。9.如权利要求4至6中任一项所述的防风罩，其特征在于，所述插件包括设计成与所述前壁的凸起部配合的凹陷部。10.如权利要求4至9中任一项所述的防风罩，其特征在于，所述片簧在与所述保持元件平行的平面内延伸。11.如权利要求4至9中任一项所述的防风罩，其特征在于，所述片簧在与所述保持元件垂直的平面
