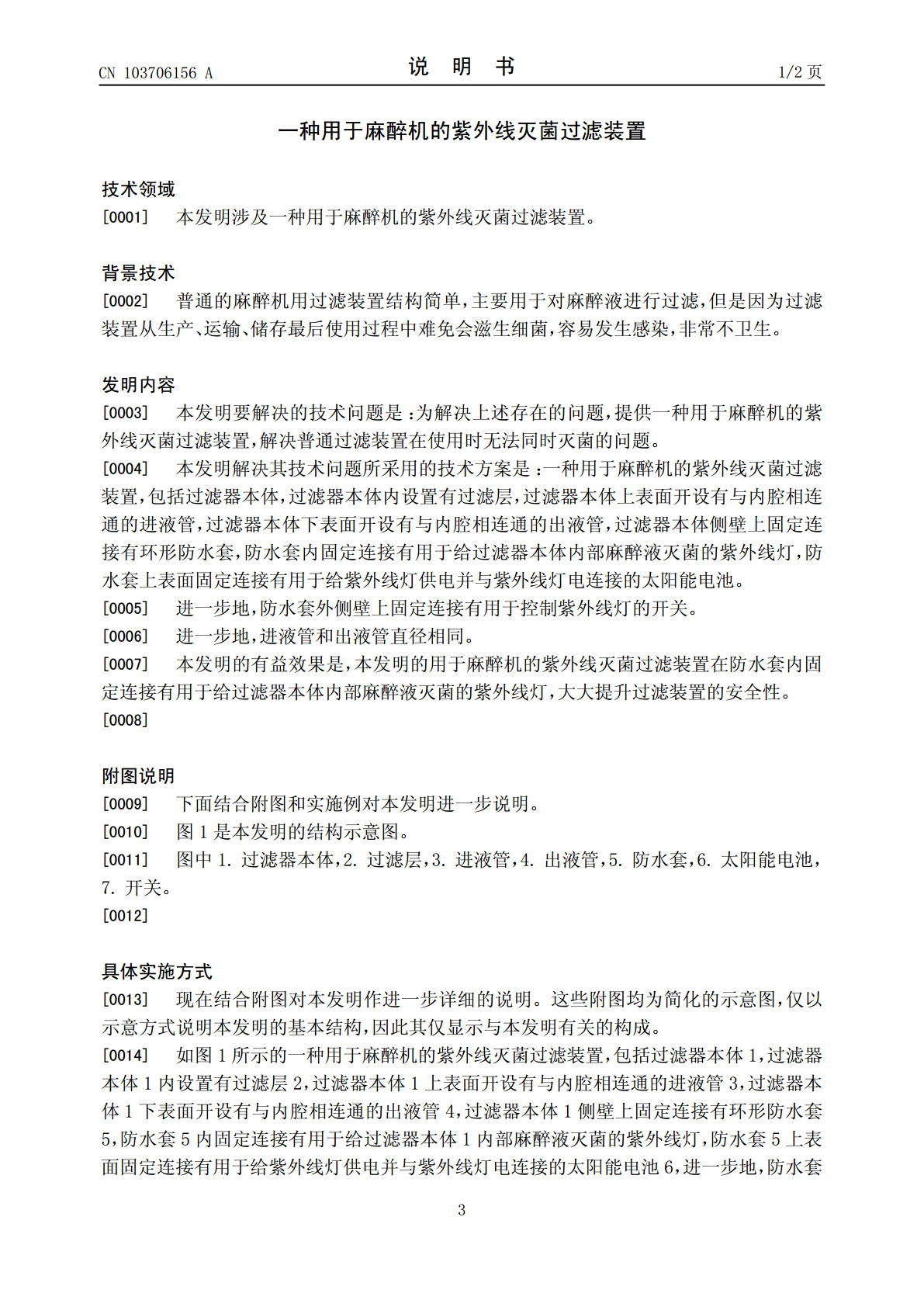

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103706156103706156A(43)申请公布日2014.04.09(21)申请号201310701616.7(22)申请日2013.12.19(71)申请人周玉梅地址241000安徽省芜湖市镜湖区赭山西路弋矶山医院(72)发明人周玉梅(51)Int.Cl.B01D29/03(2006.01)A61L2/10(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种用于麻醉机的紫外线灭菌过滤装置(57)摘要本发明涉及一种用于麻醉机的紫外线灭菌过滤装置,包括过滤器本体,过滤器本体内设置有过滤层,过滤器本体上表面开设有与内腔相连通的进液管,过滤器本体下表面开设有与内腔相连通的出液管,过滤器本体侧壁上固定连接有环形防水套,防水套内固定连接有用于给过滤器本体内部麻醉液灭菌的紫外线灯,防水套上表面固定连接有用于给紫外线灯供电并与紫外线灯电连接的太阳能电池。本发明的用于麻醉机的紫外线灭菌过滤装置在防水套内固定连接有用于给过滤器本体内部麻醉液灭菌的紫外线灯,大大提升过滤装置的安全性。CN103706156ACN103765ACN103706156A权利要求书1/1页1.一种用于麻醉机的紫外线灭菌过滤装置,包括过滤器本体(1),其特征是:所述的过滤器本体(1)内设置有过滤层(2),过滤器本体(1)上表面开设有与内腔相连通的进液管(3),过滤器本体(1)下表面开设有与内腔相连通的出液管(4),过滤器本体(1)侧壁上固定连接有环形防水套(5),所述的防水套(5)内固定连接有用于给过滤器本体(1)内部麻醉液灭菌的紫外线灯,防水套(5)上表面固定连接有用于给紫外线灯供电并与紫外线灯电连接的太阳能电池(6)。2.根据权利要求1所述的用于麻醉机的紫外线灭菌过滤装置,其特征是:所述的防水套(5)外侧壁上固定连接有用于控制紫外线灯的开关(7)。3.根据权利要求1所述的用于麻醉机的紫外线灭菌过滤装置,其特征是:所述的进液管(3)和出液管(4)直径相同。2CN103706156A说明书1/2页一种用于麻醉机的紫外线灭菌过滤装置技术领域[0001]本发明涉及一种用于麻醉机的紫外线灭菌过滤装置。背景技术[0002]普通的麻醉机用过滤装置结构简单,主要用于对麻醉液进行过滤,但是因为过滤装置从生产、运输、储存最后使用过程中难免会滋生细菌,容易发生感染,非常不卫生。发明内容[0003]本发明要解决的技术问题是:为解决上述存在的问题,提供一种用于麻醉机的紫外线灭菌过滤装置,解决普通过滤装置在使用时无法同时灭菌的问题。[0004]本发明解决其技术问题所采用的技术方案是:一种用于麻醉机的紫外线灭菌过滤装置,包括过滤器本体,过滤器本体内设置有过滤层,过滤器本体上表面开设有与内腔相连通的进液管,过滤器本体下表面开设有与内腔相连通的出液管,过滤器本体侧壁上固定连接有环形防水套,防水套内固定连接有用于给过滤器本体内部麻醉液灭菌的紫外线灯,防水套上表面固定连接有用于给紫外线灯供电并与紫外线灯电连接的太阳能电池。[0005]进一步地,防水套外侧壁上固定连接有用于控制紫外线灯的开关。[0006]进一步地,进液管和出液管直径相同。[0007]本发明的有益效果是,本发明的用于麻醉机的紫外线灭菌过滤装置在防水套内固定连接有用于给过滤器本体内部麻醉液灭菌的紫外线灯,大大提升过滤装置的安全性。[0008]附图说明[0009]下面结合附图和实施例对本发明进一步说明。[0010]图1是本发明的结构示意图。[0011]图中1.过滤器本体,2.过滤层,3.进液管,4.出液管,5.防水套,6.太阳能电池,7.开关。[0012]具体实施方式[0013]现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图,仅以示意方式说明本发明的基本结构,因此其仅显示与本发明有关的构成。[0014]如图1所示的一种用于麻醉机的紫外线灭菌过滤装置,包括过滤器本体1,过滤器本体1内设置有过滤层2,过滤器本体1上表面开设有与内腔相连通的进液管3,过滤器本体1下表面开设有与内腔相连通的出液管4,过滤器本体1侧壁上固定连接有环形防水套5,防水套5内固定连接有用于给过滤器本体1内部麻醉液灭菌的紫外线灯,防水套5上表面固定连接有用于给紫外线灯供电并与紫外线灯电连接的太阳能电池6,进一步地,防水套3CN103706156A说明书2/2页5外侧壁上固定连接有用于控制紫外线灯的开关7,进一步地,进液管3和出液管4直径相同。[0015]以上述依据本发明的理想实施例为启示,通过上述的说明内容,相关工作人员完全可以在不偏离本项发明技术思想的范围内,进行多样的变更以及修改。本项发明的技术性范围并不
