家用全自动蔬菜生产箱.pdf

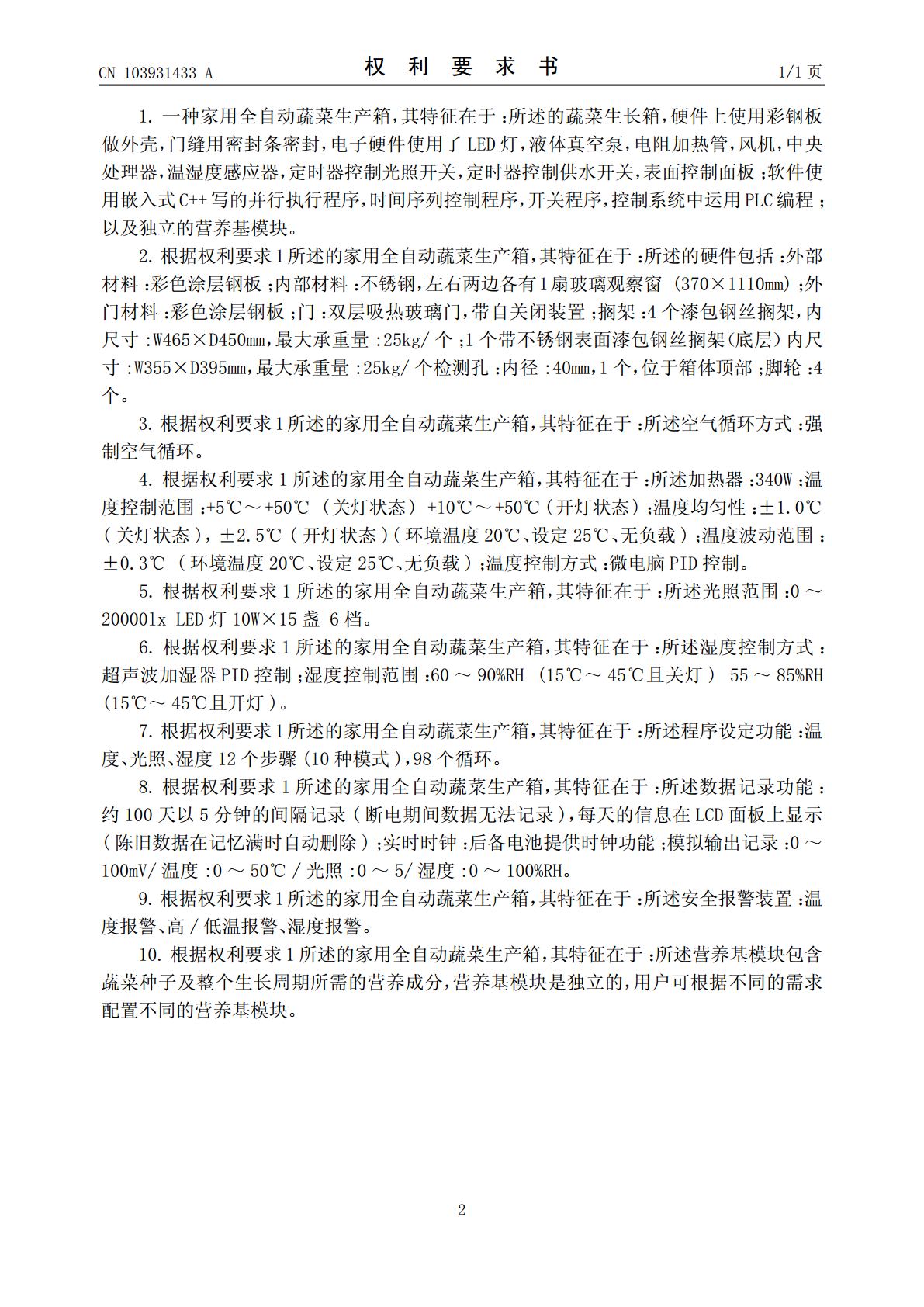

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103931433103931433A(43)申请公布日2014.07.23(21)申请号201310654388.2(22)申请日2013.12.06(71)申请人谢梅隆地址101109北京市通州区漷县镇长陵营雅荷春天8号楼5单元502室(72)发明人谢梅隆(51)Int.Cl.A01G9/02(2006.01)A01G9/20(2006.01)A01G31/02(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图2页附图2页(54)发明名称家用全自动蔬菜生产箱(57)摘要本发明属于蔬菜生产设备领域，具体涉及一种家用全自动蔬菜生产箱。所述蔬菜生产箱，硬件上使用彩钢板做外壳，电子硬件使用了LED灯，液体真空泵，电阻加热管，风机，中央处理器，温湿度感应器，定时器控制光照开关，定时器控制供水开关，表面控制面板；软件使用嵌入式C++写的并行执行程序，时间序列控制程序，开关程序，控制系统中运用PLC编程。选用几种常用蔬菜、鲜花设定品种生长按钮，每个按钮植入自动控制程序，包含温度，光照时间，生长周期，水肥周期等参数，制造成与冰箱一样可以广泛使用的家用电器；客户可以通过远程互联网来观察，控制，操作全自动蔬菜生产箱中蔬菜种植过程，为蔬菜准确时间进行订购、交易打下基础，让网络种菜成为可能。CN103931433ACN10394ACN103931433A权利要求书1/1页1.一种家用全自动蔬菜生产箱，其特征在于：所述的蔬菜生长箱，硬件上使用彩钢板做外壳，门缝用密封条密封，电子硬件使用了LED灯，液体真空泵，电阻加热管，风机，中央处理器，温湿度感应器，定时器控制光照开关，定时器控制供水开关，表面控制面板；软件使用嵌入式C++写的并行执行程序，时间序列控制程序，开关程序，控制系统中运用PLC编程；以及独立的营养基模块。2.根据权利要求1所述的家用全自动蔬菜生产箱，其特征在于：所述的硬件包括：外部材料：彩色涂层钢板；内部材料：不锈钢，左右两边各有1扇玻璃观察窗(370×1110mm)；外门材料：彩色涂层钢板；门：双层吸热玻璃门，带自关闭装置；搁架：4个漆包钢丝搁架，内尺寸:W465×D450mm，最大承重量:25kg/个；1个带不锈钢表面漆包钢丝搁架（底层）内尺寸:W355×D395mm，最大承重量:25kg/个检测孔：内径:40mm，1个，位于箱体顶部；脚轮：4个。3.根据权利要求1所述的家用全自动蔬菜生产箱，其特征在于：所述空气循环方式：强制空气循环。4.根据权利要求1所述的家用全自动蔬菜生产箱，其特征在于：所述加热器：340W；温度控制范围：+5℃～+50℃(关灯状态)+10℃～+50℃(开灯状态)；温度均匀性：±1.0℃(关灯状态)，±2.5℃(开灯状态)(环境温度20℃、设定25℃、无负载)；温度波动范围：±0.3℃(环境温度20℃、设定25℃、无负载)；温度控制方式：微电脑PID控制。5.根据权利要求1所述的家用全自动蔬菜生产箱，其特征在于：所述光照范围：0～20000lxLED灯10W×15盏6档。6.根据权利要求1所述的家用全自动蔬菜生产箱，其特征在于：所述湿度控制方式：超声波加湿器PID控制；湿度控制范围：60～90%RH(15℃～45℃且关灯)55～85%RH(15℃～45℃且开灯)。7.根据权利要求1所述的家用全自动蔬菜生产箱，其特征在于：所述程序设定功能：温度、光照、湿度12个步骤(10种模式)，98个循环。8.根据权利要求1所述的家用全自动蔬菜生产箱，其特征在于：所述数据记录功能：约100天以5分钟的间隔记录(断电期间数据无法记录)，每天的信息在LCD面板上显示(陈旧数据在记忆满时自动删除)；实时时钟：后备电池提供时钟功能；模拟输出记录：0～100mV/温度:0～50℃/光照:0～5/湿度:0～100%RH。9.根据权利要求1所述的家用全自动蔬菜生产箱，其特征在于：所述安全报警装置：温度报警、高/低温报警、湿度报警。10.根据权利要求1所述的家用全自动蔬菜生产箱，其特征在于：所述营养基模块包含蔬菜种子及整个生长周期所需的营养成分，营养基模块是独立的，用户可根据不同的需求配置不同的营养基模块。2CN103931433A说明书1/2页家用全自动蔬菜生产箱技术领域[0001]本发明属于蔬菜生产设备领域，具体涉及一种家用全自动蔬菜生产箱。背景技术[0002]目前，市场上的蔬菜培养箱主要包括生物培养箱，二氧化碳培养箱，人工气候培养箱，光照培养箱等专业性、方向性比较强的蔬菜培养设备，这些培养箱主要用于科研或教学仪器，价格昂贵，且普及性和实用性比较低，不适于家庭使用。随着人们生活水平的日益提高，对绿色健康蔬菜越来越重视，但
