一种自适应多网络链路实时视频传输控制系统.pdf

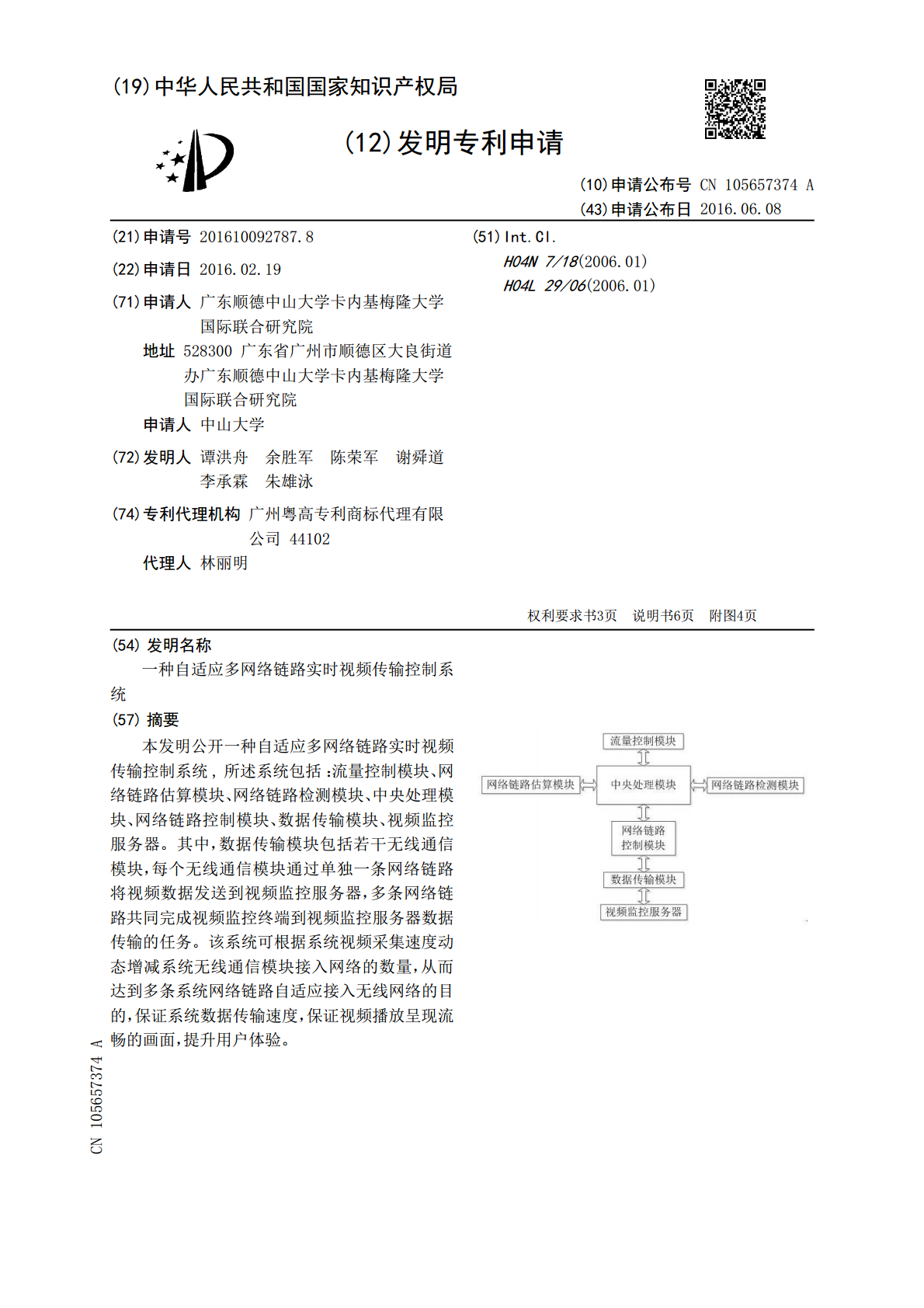

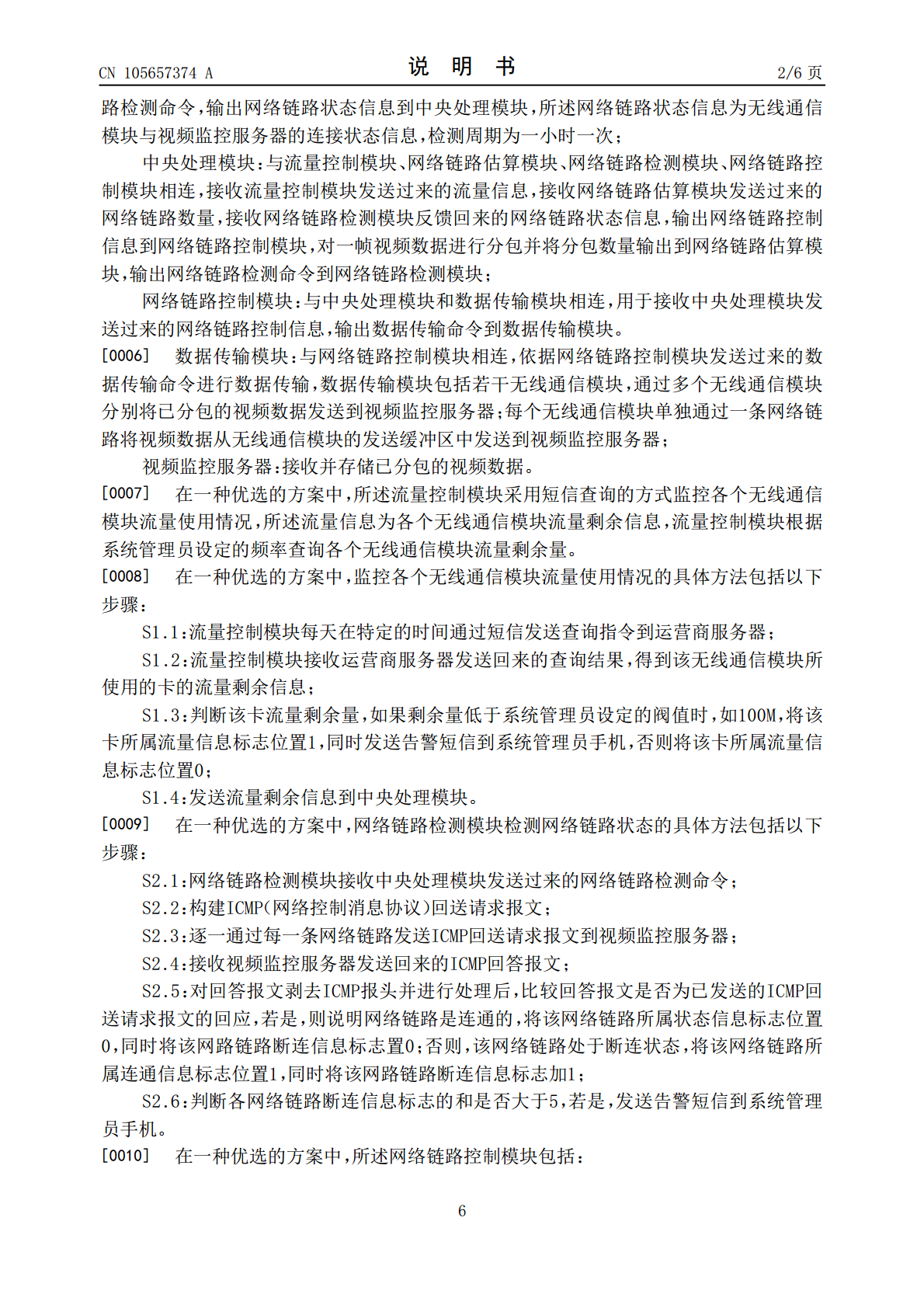

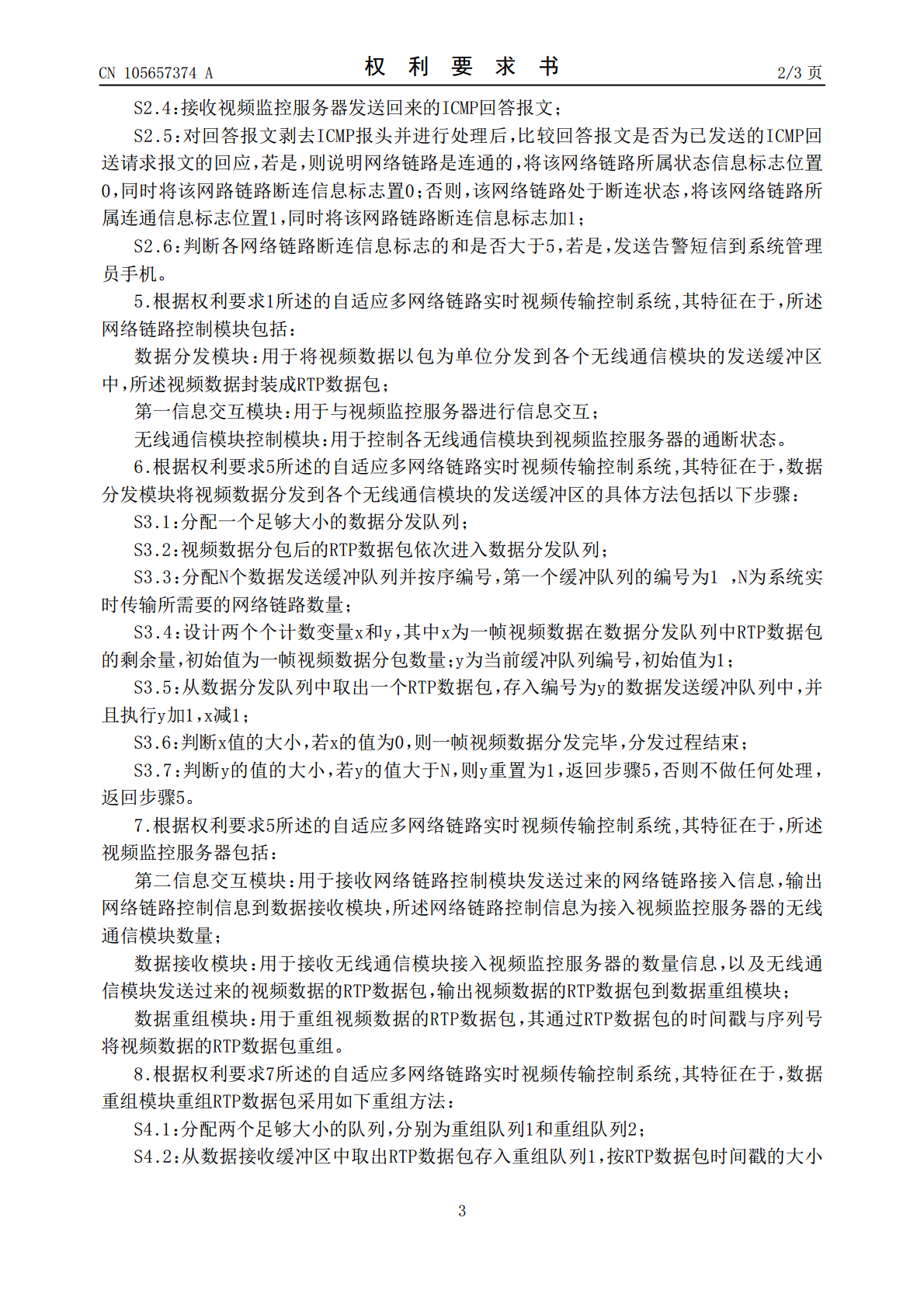

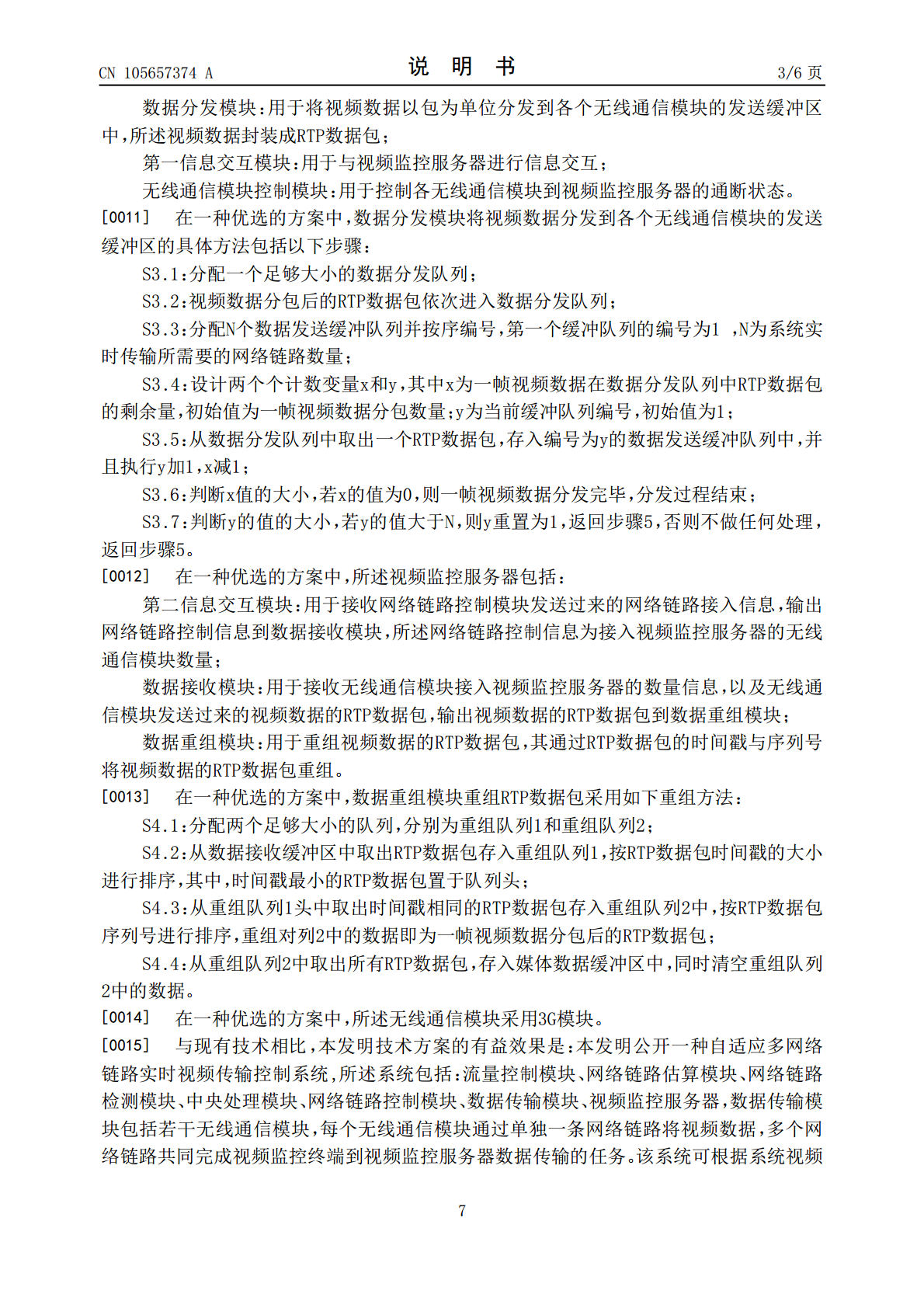

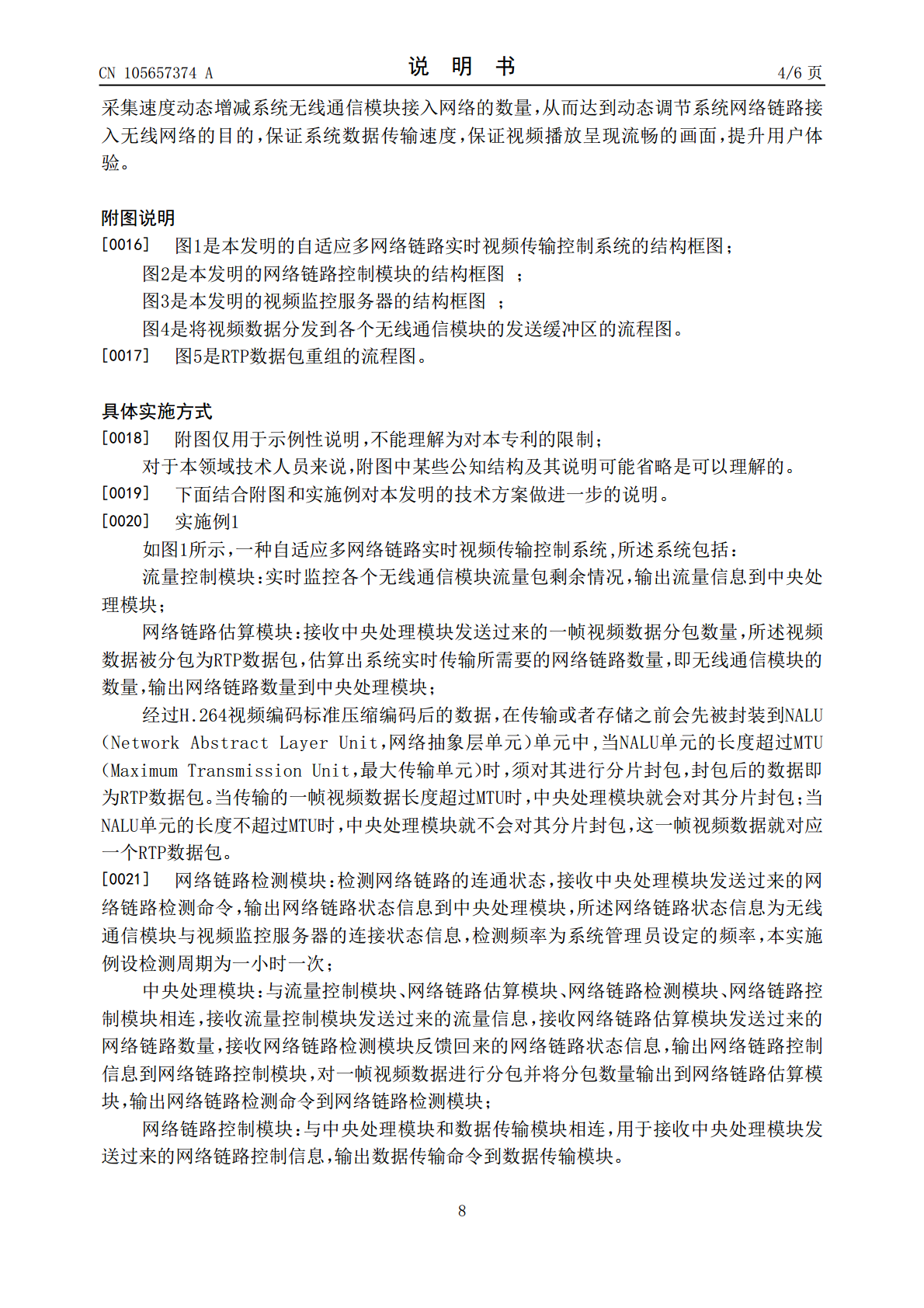

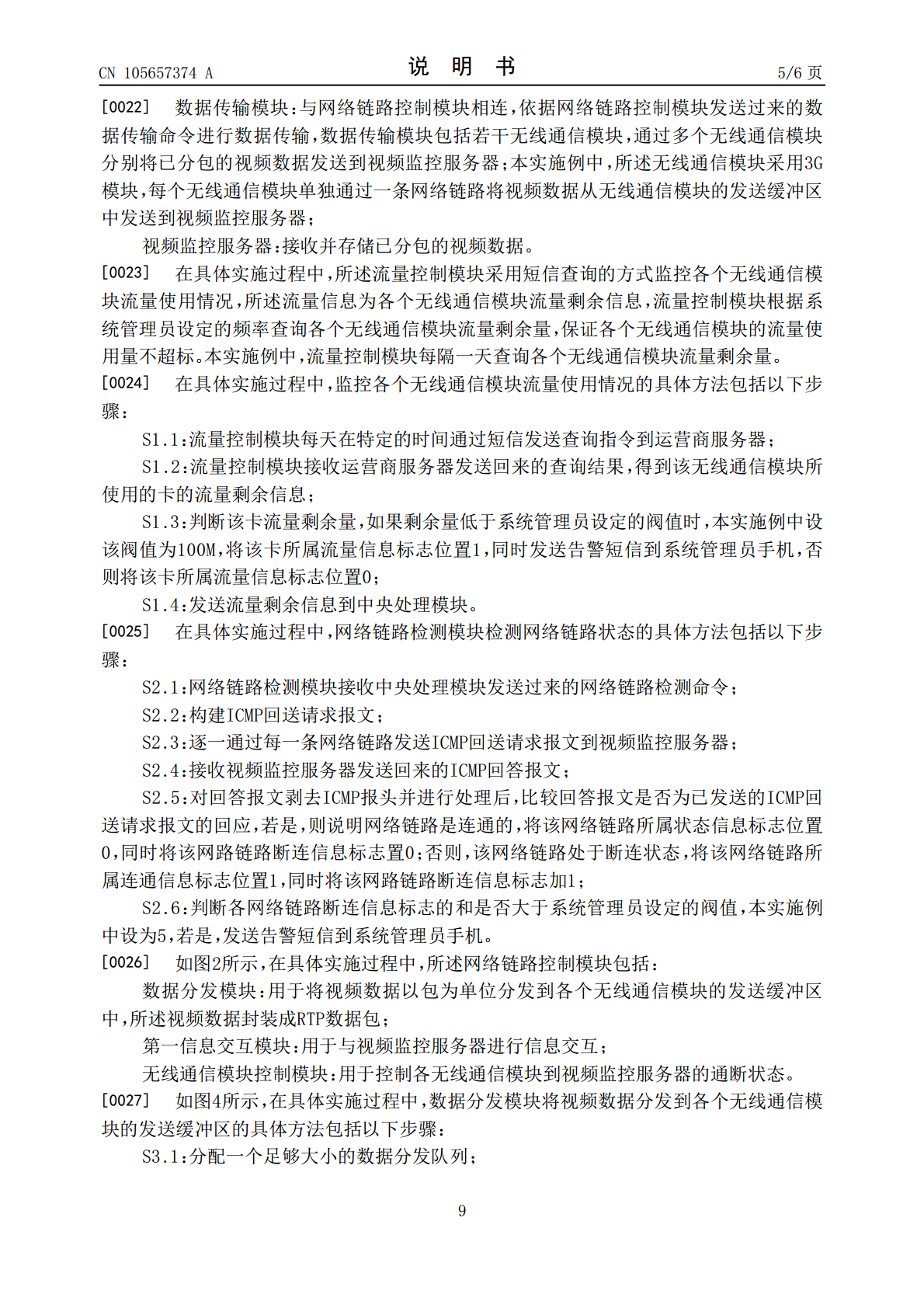

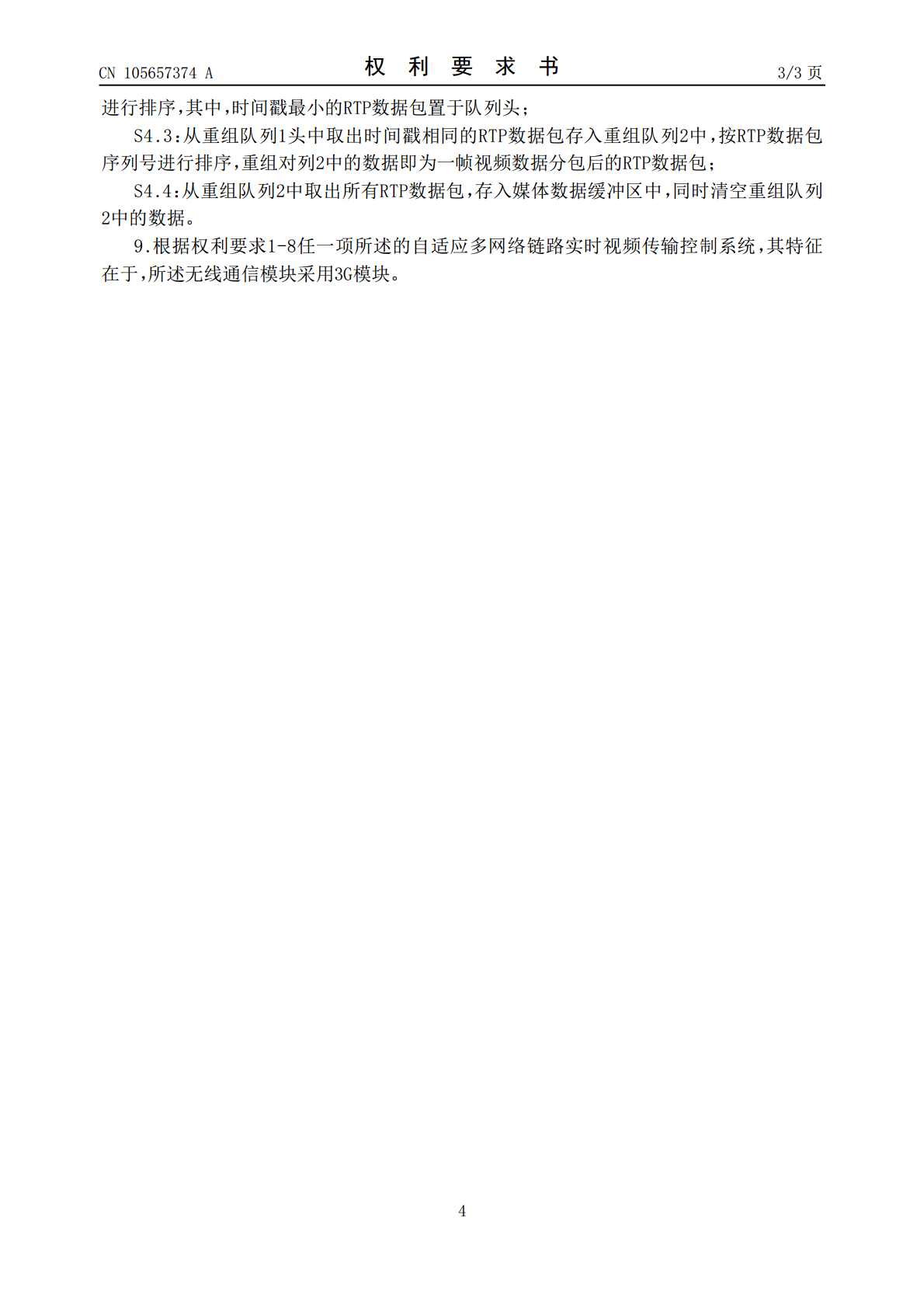

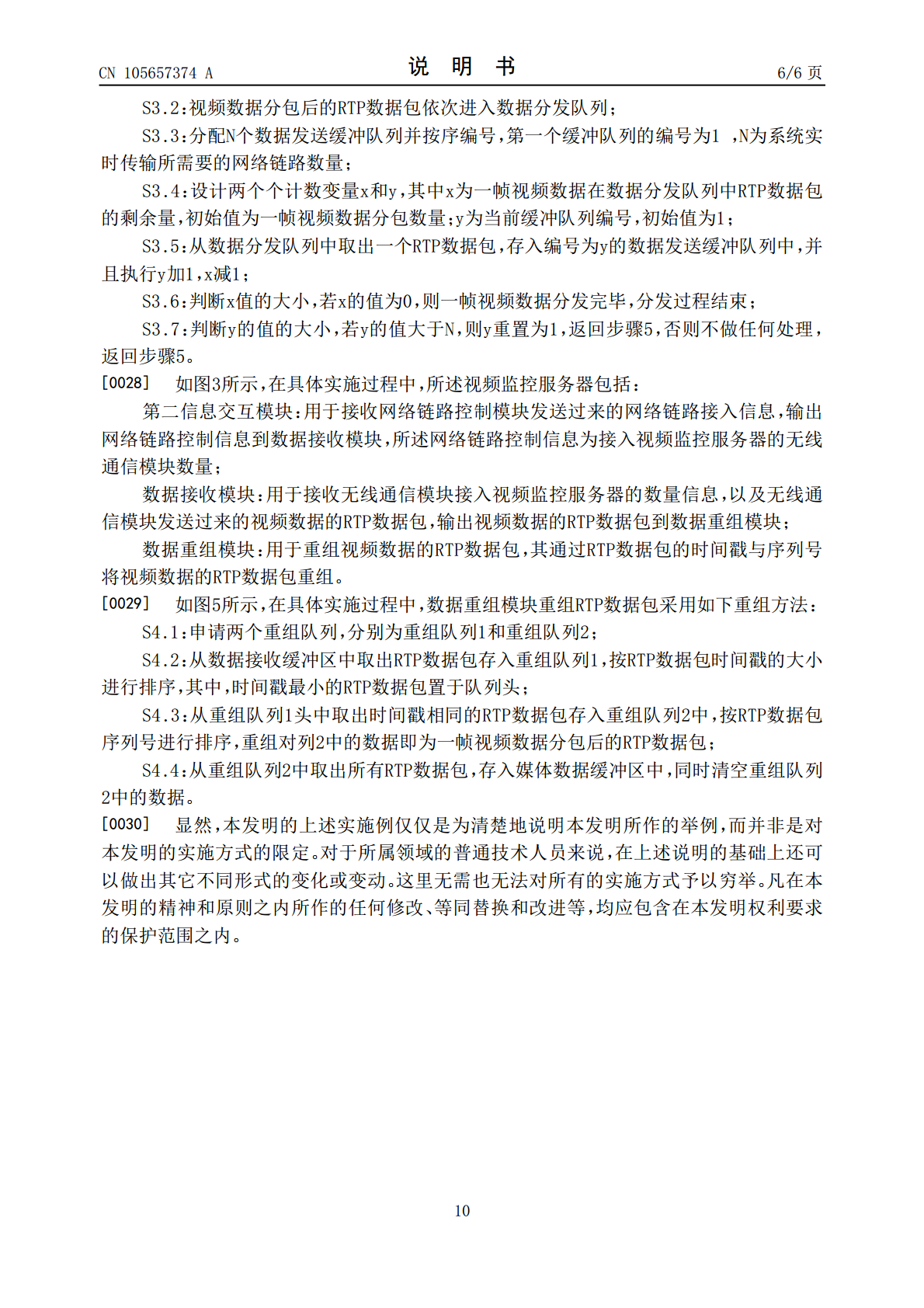

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105657374A(43)申请公布日2016.06.08(21)申请号201610092787.8(51)Int.Cl.(2006.01)(22)申请日2016.02.19H04N7/18H04L29/06(2006.01)(71)申请人广东顺德中山大学卡内基梅隆大学国际联合研究院地址528300广东省广州市顺德区大良街道办广东顺德中山大学卡内基梅隆大学国际联合研究院申请人中山大学(72)发明人谭洪舟余胜军陈荣军谢舜道李承霖朱雄泳(74)专利代理机构广州粤高专利商标代理有限公司44102代理人林丽明权利要求书3页说明书6页附图4页(54)发明名称一种自适应多网络链路实时视频传输控制系统(57)摘要本发明公开一种自适应多网络链路实时视频传输控制系统,所述系统包括：流量控制模块、网络链路估算模块、网络链路检测模块、中央处理模块、网络链路控制模块、数据传输模块、视频监控服务器。其中，数据传输模块包括若干无线通信模块，每个无线通信模块通过单独一条网络链路将视频数据发送到视频监控服务器，多条网络链路共同完成视频监控终端到视频监控服务器数据传输的任务。该系统可根据系统视频采集速度动态增减系统无线通信模块接入网络的数量，从而达到多条系统网络链路自适应接入无线网络的目的，保证系统数据传输速度，保证视频播放呈现流畅的画面，提升用户体验。CN105657374ACN105657374A权利要求书1/3页1.一种自适应多网络链路实时视频传输控制系统,其特征在于，所述系统包括：流量控制模块：实时监控各个无线通信模块流量包剩余情况，输出流量信息到中央处理模块；网络链路估算模块：接收中央处理模块发送过来的一帧视频数据分包数量，所述视频数据被分包为RTP数据包，估算出系统实时传输所需要的网络链路数量，即无线通信模块的数量，输出网络链路数量到中央处理模块；网络链路检测模块：检测网络链路的连通状态，接收中央处理模块发送过来的网络链路检测命令，输出网络链路状态信息到中央处理模块，所述网络链路状态信息为无线通信模块与视频监控服务器的连接状态信息；中央处理模块：与流量控制模块、网络链路估算模块、网络链路检测模块、网络链路控制模块相连，接收流量控制模块发送过来的流量信息，接收网络链路估算模块发送过来的网络链路数量，接收网络链路检测模块反馈回来的网络链路状态信息，输出网络链路控制信息到网络链路控制模块，对一帧视频数据进行分包并将分包数量输出到网络链路估算模块，输出网络链路检测命令到网络链路检测模块；网络链路控制模块：与中央处理模块和数据传输模块相连，用于接收中央处理模块发送过来的网络链路控制信息，输出数据传输命令到数据传输模块；数据传输模块：与网络链路控制模块相连，依据网络链路控制模块发送过来的数据传输命令进行数据传输，数据传输模块包括若干无线通信模块，通过多个无线通信模块分别将已分包的视频数据发送到视频监控服务器；每个无线通信模块通过单独一条网络链路将视频数据从无线通信模块的发送缓冲区中发送到视频监控服务器；视频监控服务器：接收并存储已分包的视频数据。2.根据权利要求1所述的自适应多网络链路实时视频传输控制系统,其特征在于，所述流量控制模块采用短信查询的方式监控各个无线通信模块流量使用情况，所述流量信息为各个无线通信模块流量剩余信息，流量控制模块根据系统管理员设定的频率查询各个无线通信模块流量剩余量。3.根据权利要求2所述的自适应多网络链路实时视频传输控制系统,其特征在于，监控各个无线通信模块流量使用情况的具体方法包括以下步骤：S1.1：流量控制模块每天在特定的时间通过短信发送查询指令到运营商服务器；S1.2：流量控制模块接收运营商服务器发送回来的查询结果，得到该无线通信模块所使用的卡的流量剩余信息；S1.3：判断该卡流量剩余量，如果剩余量低于系统管理员设定的阀值时，将该卡所属流量信息标志位置1，同时发送告警短信到系统管理员手机，否则将该卡所属流量信息标志位置0；S1.4：发送流量剩余信息到中央处理模块。4.根据权利要求1所述的自适应多网络链路实时视频传输控制系统,其特征在于，网络链路检测模块检测网络链路状态的具体方法包括以下步骤：S2.1：网络链路检测模块接收中央处理模块发送过来的网络链路检测命令；S2.2：构建ICMP回送请求报文；S2.3：逐一通过每一条网络链路发送ICMP回送请求报文到视频监控服务器；2CN105657374A权利要求书2/3页S2.4：接收视频监控服务器发送回来的ICMP回答报文；S2.5：对回答报文剥去ICMP报头并进行处理后，比较回答报文是否为已发送的ICMP回送请求报文的回应，若是，则说明网络链路是连通的，将该网络链路所属状态信息标志位置0，同时将该网路链路
