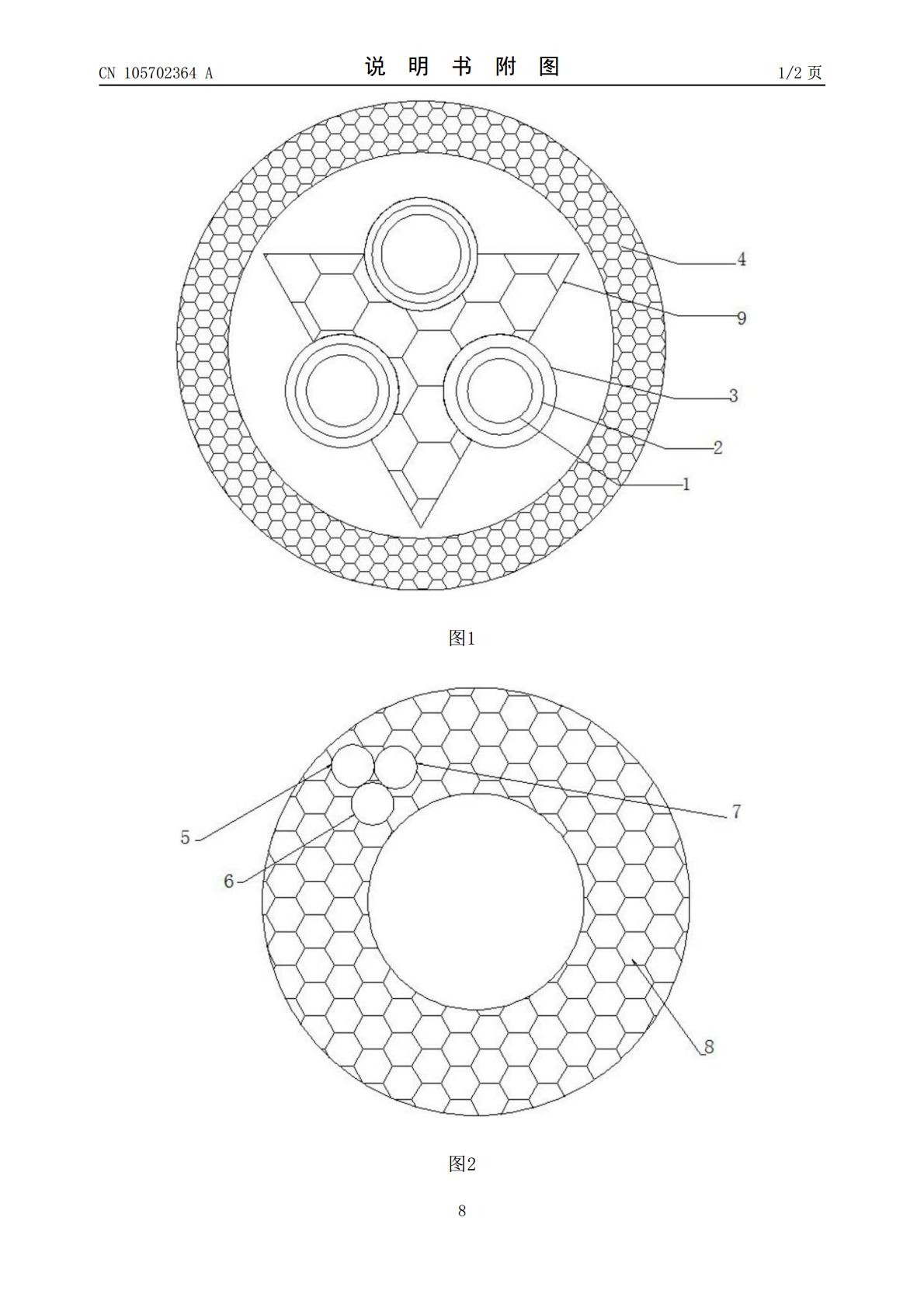

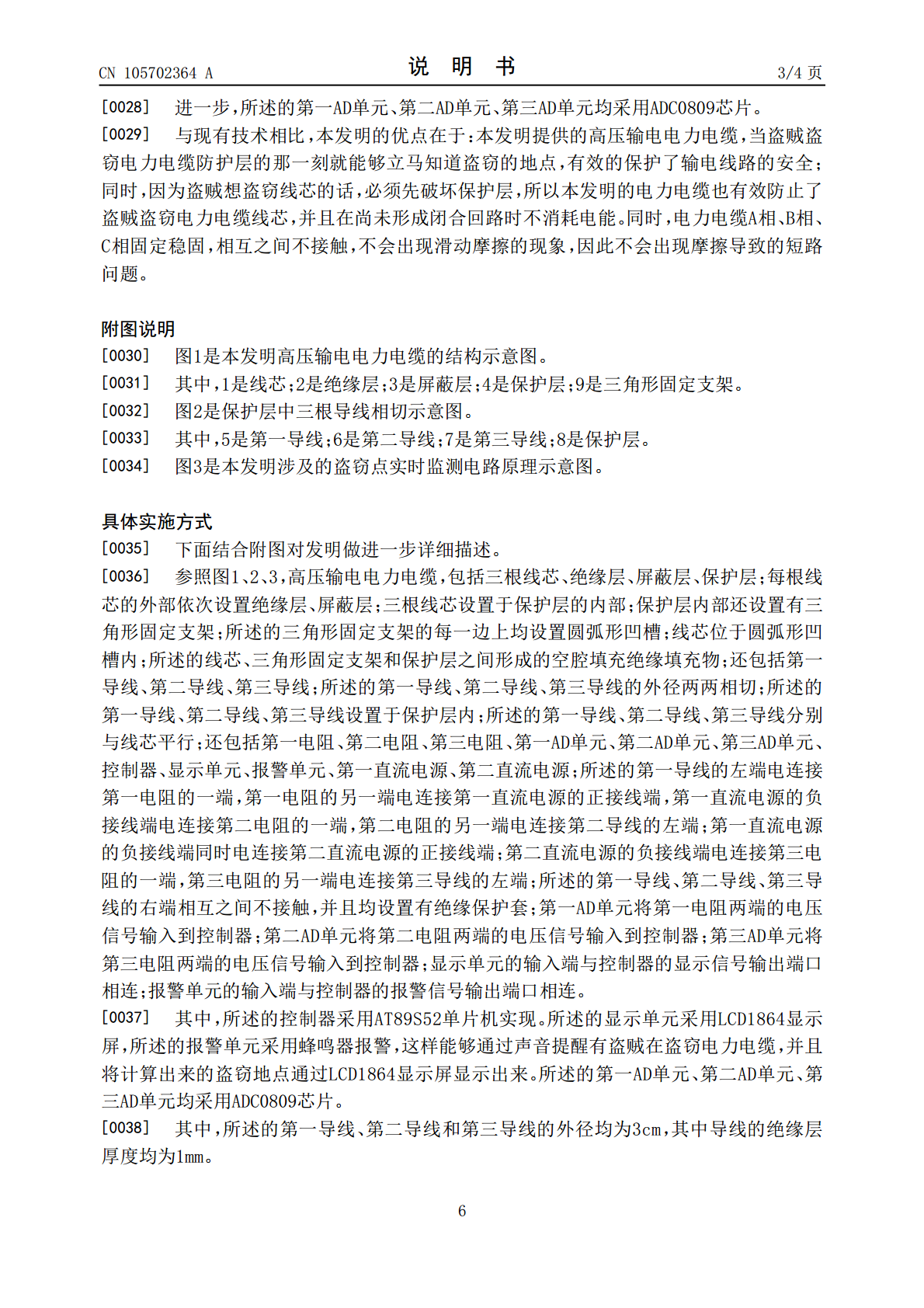

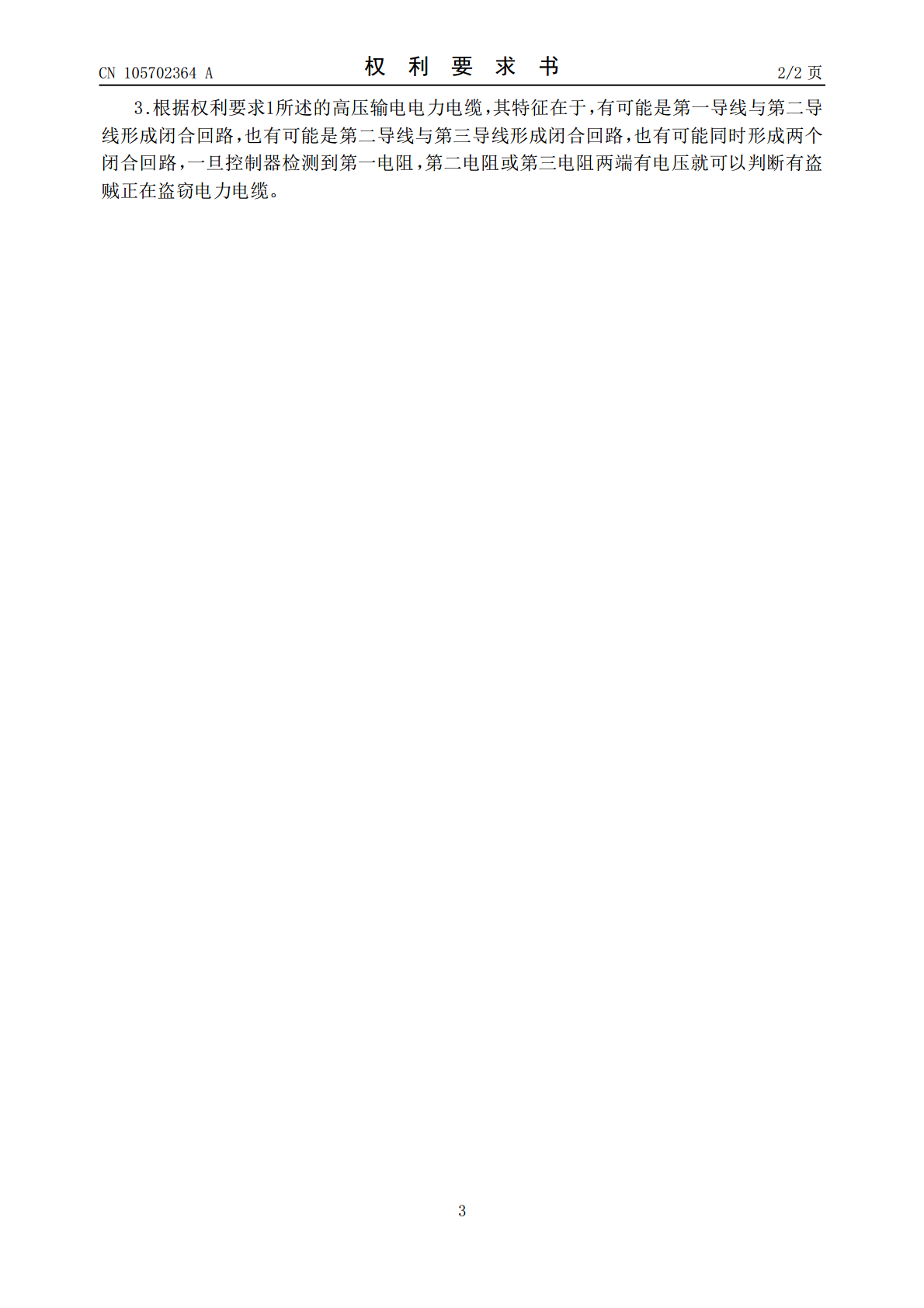

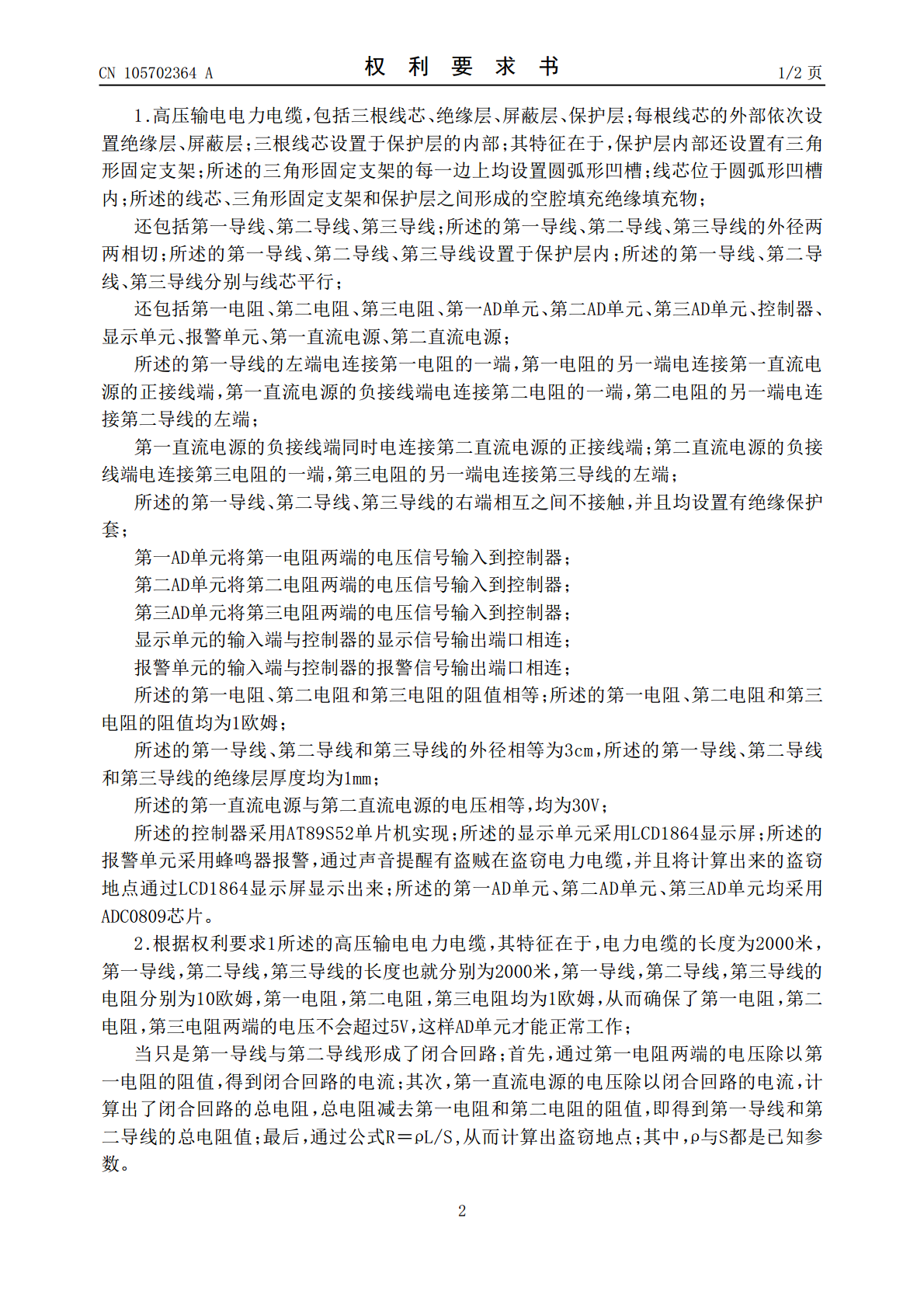

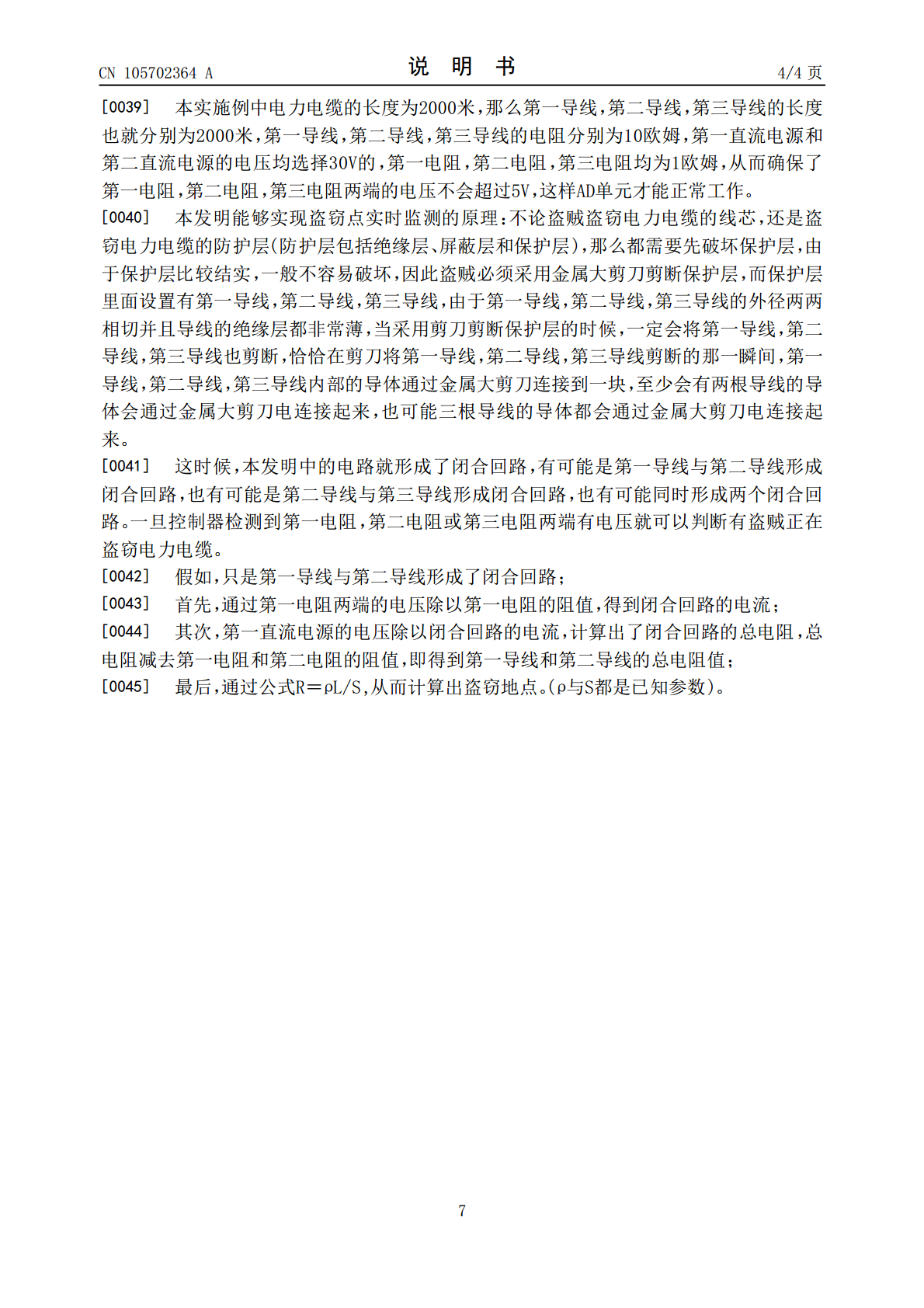

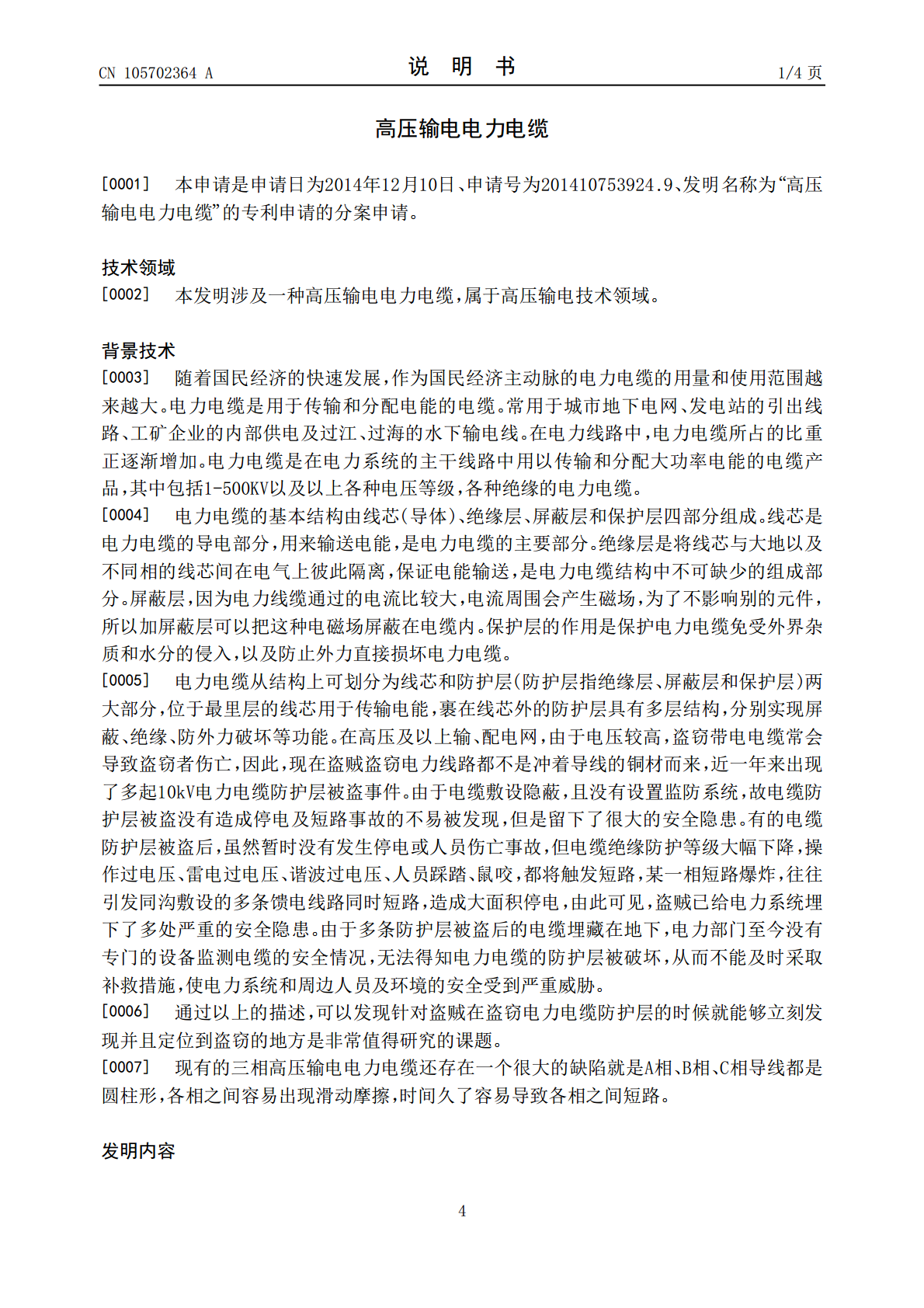

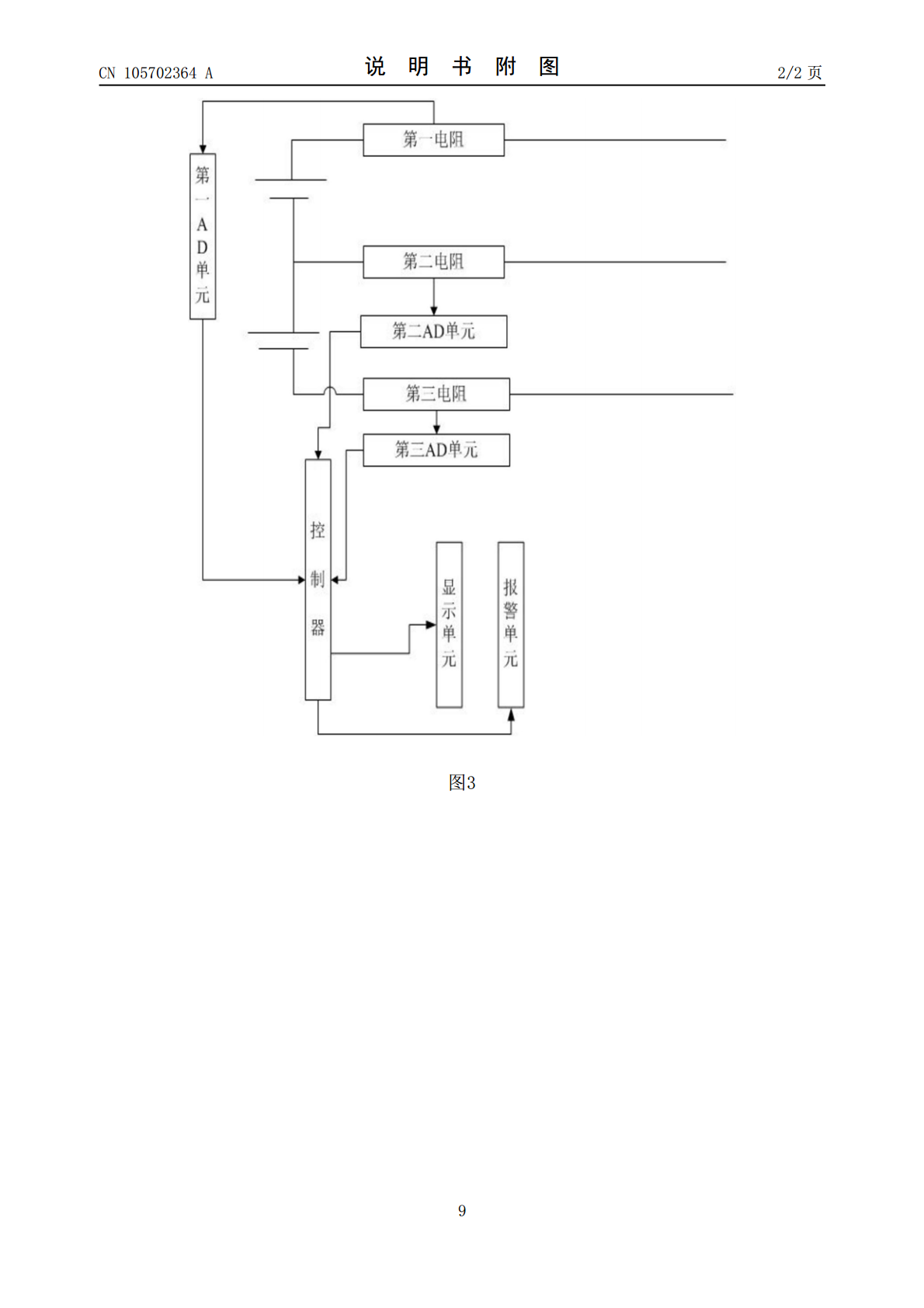

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105702364A(43)申请公布日2016.06.22(21)申请号201610192723.5(22)申请日2014.12.10(62)分案原申请数据201410753924.92014.12.10(71)申请人谢春梅地址210000江苏省南京市江宁区将军大道37号翠屏科创园1211(72)发明人谢春梅(51)Int.Cl.H01B7/32(2006.01)H01B9/02(2006.01)权利要求书2页说明书4页附图2页(54)发明名称高压输电电力电缆(57)摘要本发明公开了一种高压输电电力电缆，包括三根线芯、绝缘层、屏蔽层、保护层；每根线芯的外部依次设置绝缘层、屏蔽层；三根线芯设置于保护层的内部；保护层内部还设置有三角形固定支架；所述的三角形固定支架的每一边上均设置圆弧形凹槽；线芯位于圆弧形凹槽内；所述的线芯、三角形固定支架和保护层之间形成的空腔填充绝缘填充物；还包括第一导线、第二导线、第三导线；所述的第一导线、第二导线、第三导线两两相切；所述的第一导线、第二导线、第三导线设置于保护层内；所述的第一导线、第二导线、第三导线分别与线芯平行；本发明提供的高压输电电力电缆，当盗贼盗窃电力电缆防护层的那一刻就能够立马知道盗窃的地点。CN105702364ACN105702364A权利要求书1/2页1.高压输电电力电缆，包括三根线芯、绝缘层、屏蔽层、保护层；每根线芯的外部依次设置绝缘层、屏蔽层；三根线芯设置于保护层的内部；其特征在于，保护层内部还设置有三角形固定支架；所述的三角形固定支架的每一边上均设置圆弧形凹槽；线芯位于圆弧形凹槽内；所述的线芯、三角形固定支架和保护层之间形成的空腔填充绝缘填充物；还包括第一导线、第二导线、第三导线；所述的第一导线、第二导线、第三导线的外径两两相切；所述的第一导线、第二导线、第三导线设置于保护层内；所述的第一导线、第二导线、第三导线分别与线芯平行；还包括第一电阻、第二电阻、第三电阻、第一AD单元、第二AD单元、第三AD单元、控制器、显示单元、报警单元、第一直流电源、第二直流电源；所述的第一导线的左端电连接第一电阻的一端，第一电阻的另一端电连接第一直流电源的正接线端，第一直流电源的负接线端电连接第二电阻的一端，第二电阻的另一端电连接第二导线的左端；第一直流电源的负接线端同时电连接第二直流电源的正接线端；第二直流电源的负接线端电连接第三电阻的一端，第三电阻的另一端电连接第三导线的左端；所述的第一导线、第二导线、第三导线的右端相互之间不接触，并且均设置有绝缘保护套；第一AD单元将第一电阻两端的电压信号输入到控制器；第二AD单元将第二电阻两端的电压信号输入到控制器；第三AD单元将第三电阻两端的电压信号输入到控制器；显示单元的输入端与控制器的显示信号输出端口相连；报警单元的输入端与控制器的报警信号输出端口相连；所述的第一电阻、第二电阻和第三电阻的阻值相等；所述的第一电阻、第二电阻和第三电阻的阻值均为1欧姆；所述的第一导线、第二导线和第三导线的外径相等为3cm，所述的第一导线、第二导线和第三导线的绝缘层厚度均为1mm；所述的第一直流电源与第二直流电源的电压相等，均为30V；所述的控制器采用AT89S52单片机实现；所述的显示单元采用LCD1864显示屏；所述的报警单元采用蜂鸣器报警，通过声音提醒有盗贼在盗窃电力电缆，并且将计算出来的盗窃地点通过LCD1864显示屏显示出来；所述的第一AD单元、第二AD单元、第三AD单元均采用ADC0809芯片。2.根据权利要求1所述的高压输电电力电缆，其特征在于，电力电缆的长度为2000米，第一导线，第二导线，第三导线的长度也就分别为2000米，第一导线，第二导线，第三导线的电阻分别为10欧姆，第一电阻，第二电阻，第三电阻均为1欧姆，从而确保了第一电阻，第二电阻，第三电阻两端的电压不会超过5V，这样AD单元才能正常工作；当只是第一导线与第二导线形成了闭合回路；首先，通过第一电阻两端的电压除以第一电阻的阻值，得到闭合回路的电流；其次，第一直流电源的电压除以闭合回路的电流，计算出了闭合回路的总电阻，总电阻减去第一电阻和第二电阻的阻值，即得到第一导线和第二导线的总电阻值；最后，通过公式R＝ρL/S,从而计算出盗窃地点；其中，ρ与S都是已知参数。2CN105702364A权利要求书2/2页3.根据权利要求1所述的高压输电电力电缆，其特征在于，有可能是第一导线与第二导线形成闭合回路，也有可能是第二导线与第三导线形成闭合回路，也有可能同时形成两个闭合回路，一旦控制器检测到第一电阻，第二电阻或第三电阻两端有电压就可以判断有盗贼正在盗窃电力电缆。3CN105702364A说明书1/4页高压输电电力电缆[0001
