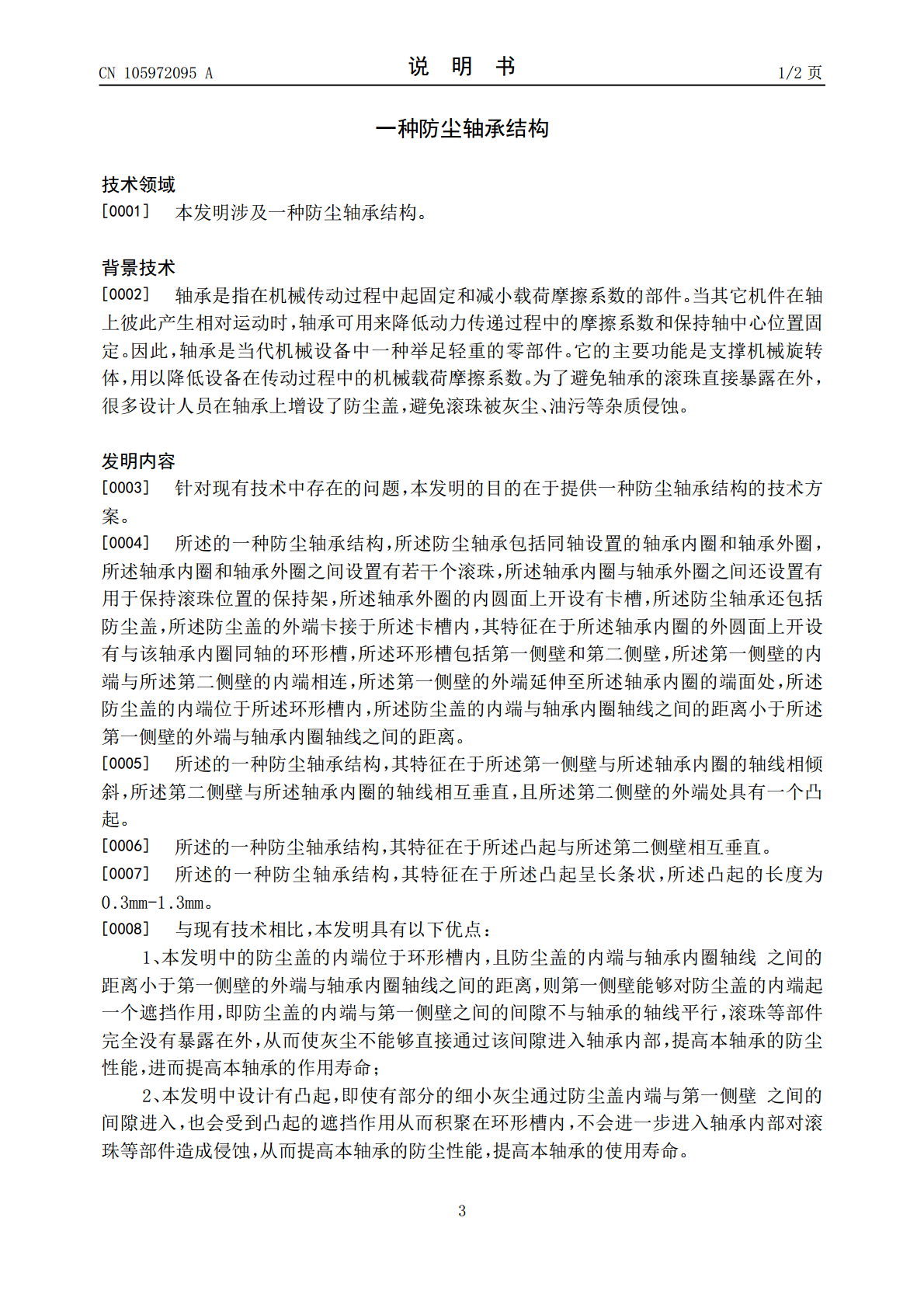

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105972095A(43)申请公布日2016.09.28(21)申请号201610588209.3(22)申请日2016.07.25(71)申请人新昌县梅渚镇富大轴承厂地址312532浙江省绍兴市新昌县梅渚镇张家店村枫香路92号(72)发明人张大方(74)专利代理机构杭州浙科专利事务所(普通合伙)33213代理人吴秉中(51)Int.Cl.F16C33/78(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种防尘轴承结构(57)摘要本发明涉及一种防尘轴承结构。其特征在于所述轴承内圈的外圆面上开设有与该轴承内圈同轴的环形槽，所述环形槽包括第一侧壁和第二侧壁，所述第一侧壁的内端与所述第二侧壁的内端相连，所述第一侧壁的外端延伸至所述轴承内圈的端面处，所述防尘盖的内端位于所述环形槽内，所述防尘盖的内端与轴承内圈轴线之间的距离小于所述第一侧壁的外端与轴承内圈轴线之间的距离。本发明中设计有凸起，即使有部分的细小灰尘通过防尘盖内端与第一侧壁之间的间隙进入，也会受到凸起的遮挡作用从而积聚在环形槽内，不会进一步进入轴承内部对滚珠等部件造成侵蚀，从而提高本轴承的防尘性能，提高本轴承的使用寿命。CN105972095ACN105972095A权利要求书1/1页1.一种防尘轴承结构，所述防尘轴承包括同轴设置的轴承内圈和轴承外圈，所述轴承内圈和轴承外圈之间设置有若干个滚珠，所述轴承内圈与轴承外圈之间还设置有用于保持滚珠位置的保持架，所述轴承外圈的内圆面上开设有卡槽，所述防尘轴承还包括防尘盖，所述防尘盖的外端卡接于所述卡槽内，其特征在于所述轴承内圈的外圆面上开设有与该轴承内圈同轴的环形槽，所述环形槽包括第一侧壁和第二侧壁，所述第一侧壁的内端与所述第二侧壁的内端相连，所述第一侧壁的外端延伸至所述轴承内圈的端面处，所述防尘盖的内端位于所述环形槽内，所述防尘盖的内端与轴承内圈轴线之间的距离小于所述第一侧壁的外端与轴承内圈轴线之间的距离。2.根据权利要求1所述的一种防尘轴承结构，其特征在于所述第一侧壁与所述轴承内圈的轴线相倾斜，所述第二侧壁与所述轴承内圈的轴线相互垂直，且所述第二侧壁的外端处具有一个凸起。3.根据权利要求2所述的一种防尘轴承结构，其特征在于所述凸起与所述第二侧壁相互垂直。4.根据权利要求3所述的一种防尘轴承结构，其特征在于所述凸起呈长条状，所述凸起的长度为0.3mm-1.3mm。2CN105972095A说明书1/2页一种防尘轴承结构技术领域[0001]本发明涉及一种防尘轴承结构。背景技术[0002]轴承是指在机械传动过程中起固定和减小载荷摩擦系数的部件。当其它机件在轴上彼此产生相对运动时，轴承可用来降低动力传递过程中的摩擦系数和保持轴中心位置固定。因此，轴承是当代机械设备中一种举足轻重的零部件。它的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。为了避免轴承的滚珠直接暴露在外，很多设计人员在轴承上增设了防尘盖，避免滚珠被灰尘、油污等杂质侵蚀。发明内容[0003]针对现有技术中存在的问题，本发明的目的在于提供一种防尘轴承结构的技术方案。[0004]所述的一种防尘轴承结构，所述防尘轴承包括同轴设置的轴承内圈和轴承外圈，所述轴承内圈和轴承外圈之间设置有若干个滚珠，所述轴承内圈与轴承外圈之间还设置有用于保持滚珠位置的保持架，所述轴承外圈的内圆面上开设有卡槽，所述防尘轴承还包括防尘盖，所述防尘盖的外端卡接于所述卡槽内，其特征在于所述轴承内圈的外圆面上开设有与该轴承内圈同轴的环形槽，所述环形槽包括第一侧壁和第二侧壁，所述第一侧壁的内端与所述第二侧壁的内端相连，所述第一侧壁的外端延伸至所述轴承内圈的端面处，所述防尘盖的内端位于所述环形槽内，所述防尘盖的内端与轴承内圈轴线之间的距离小于所述第一侧壁的外端与轴承内圈轴线之间的距离。[0005]所述的一种防尘轴承结构，其特征在于所述第一侧壁与所述轴承内圈的轴线相倾斜，所述第二侧壁与所述轴承内圈的轴线相互垂直，且所述第二侧壁的外端处具有一个凸起。[0006]所述的一种防尘轴承结构，其特征在于所述凸起与所述第二侧壁相互垂直。[0007]所述的一种防尘轴承结构，其特征在于所述凸起呈长条状，所述凸起的长度为0.3mm-1.3mm。[0008]与现有技术相比，本发明具有以下优点：1、本发明中的防尘盖的内端位于环形槽内，且防尘盖的内端与轴承内圈轴线之间的距离小于第一侧壁的外端与轴承内圈轴线之间的距离，则第一侧壁能够对防尘盖的内端起一个遮挡作用，即防尘盖的内端与第一侧壁之间的间隙不与轴承的轴线平行，滚珠等部件完全没有暴露在外，从而使灰尘不能够直接通过该间隙进入轴承内部，提高本轴承的防尘性能，进而提高本轴承的作用
