一种用于杨梅采摘梯的梯脚调节装置.pdf

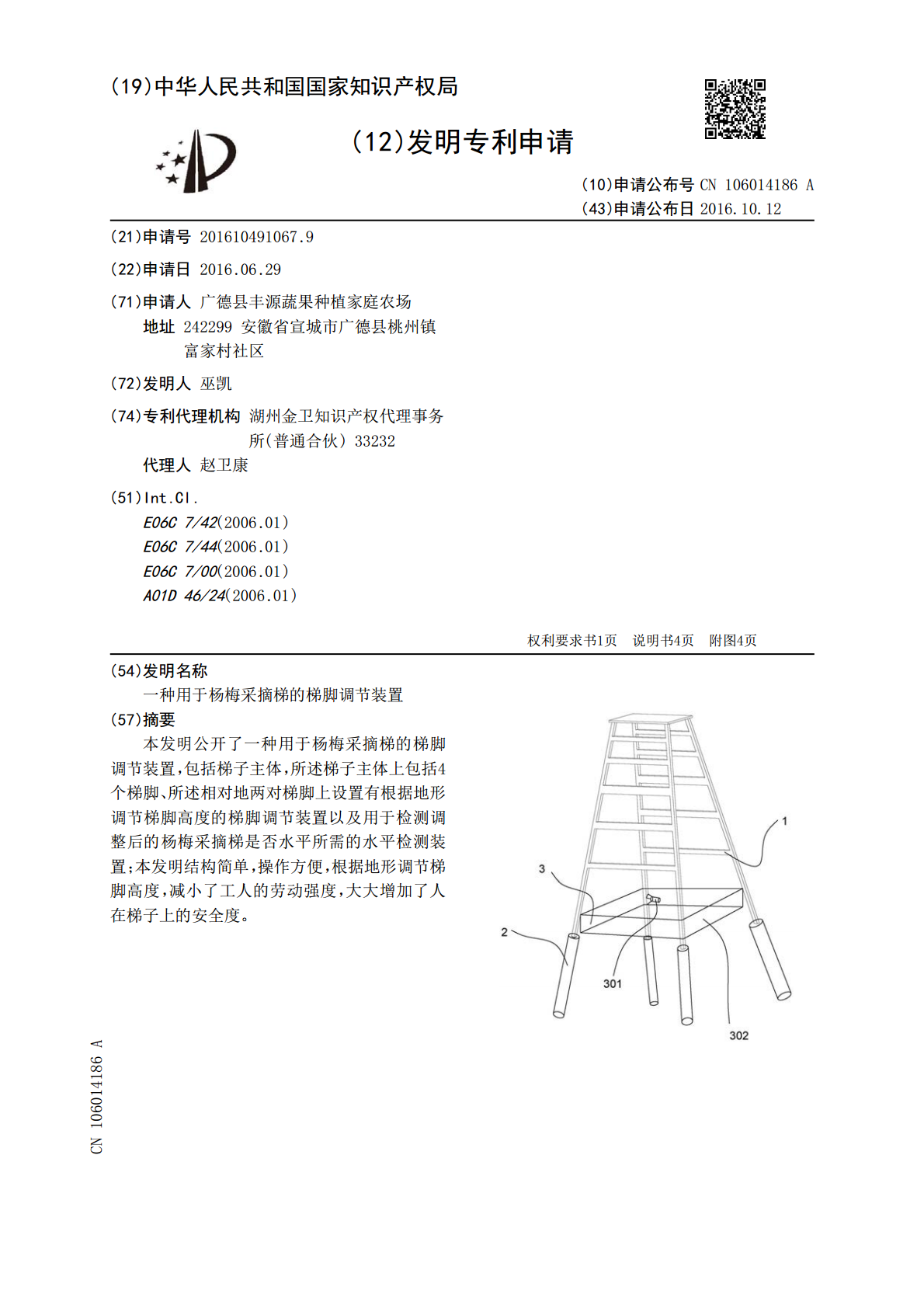

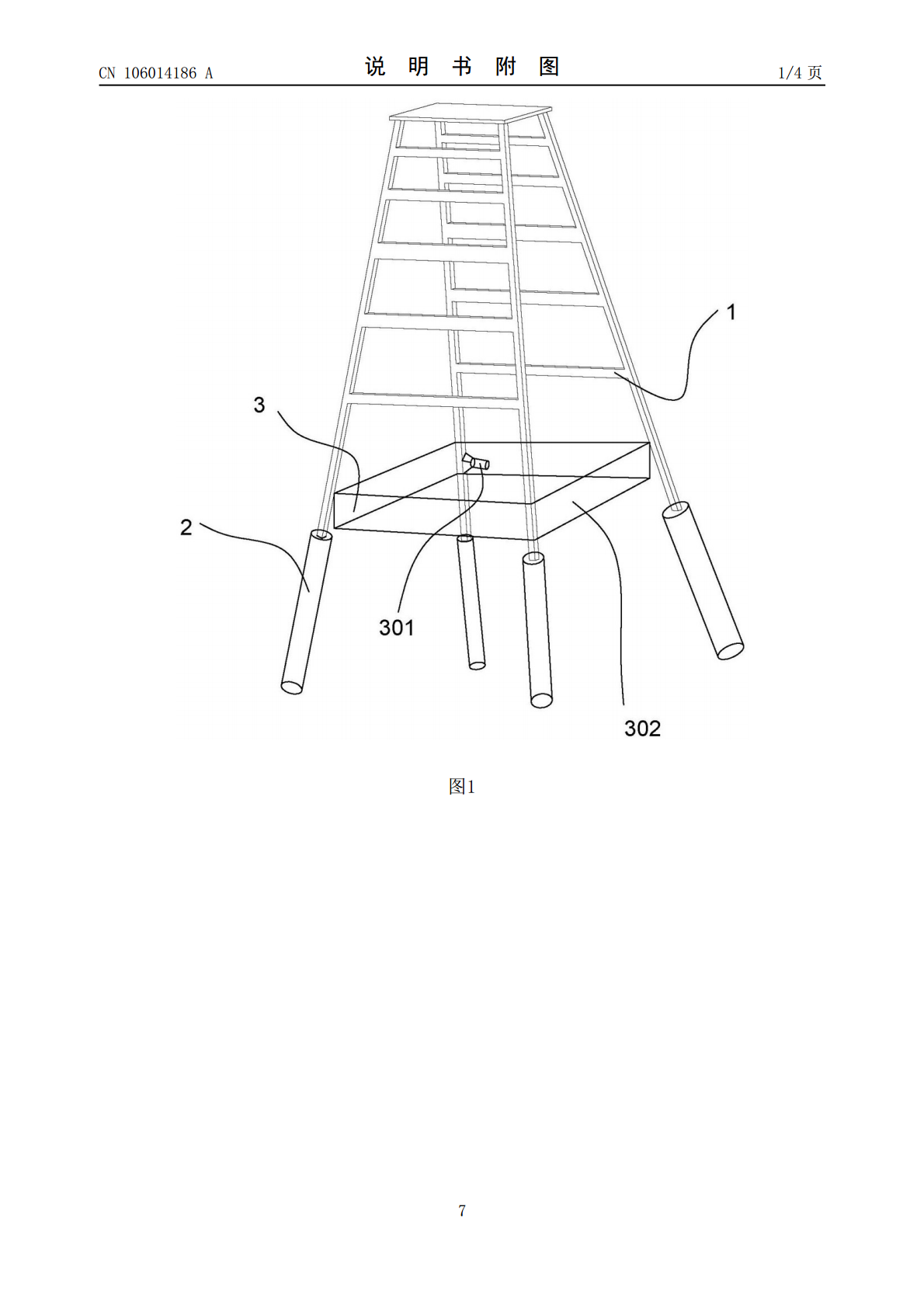

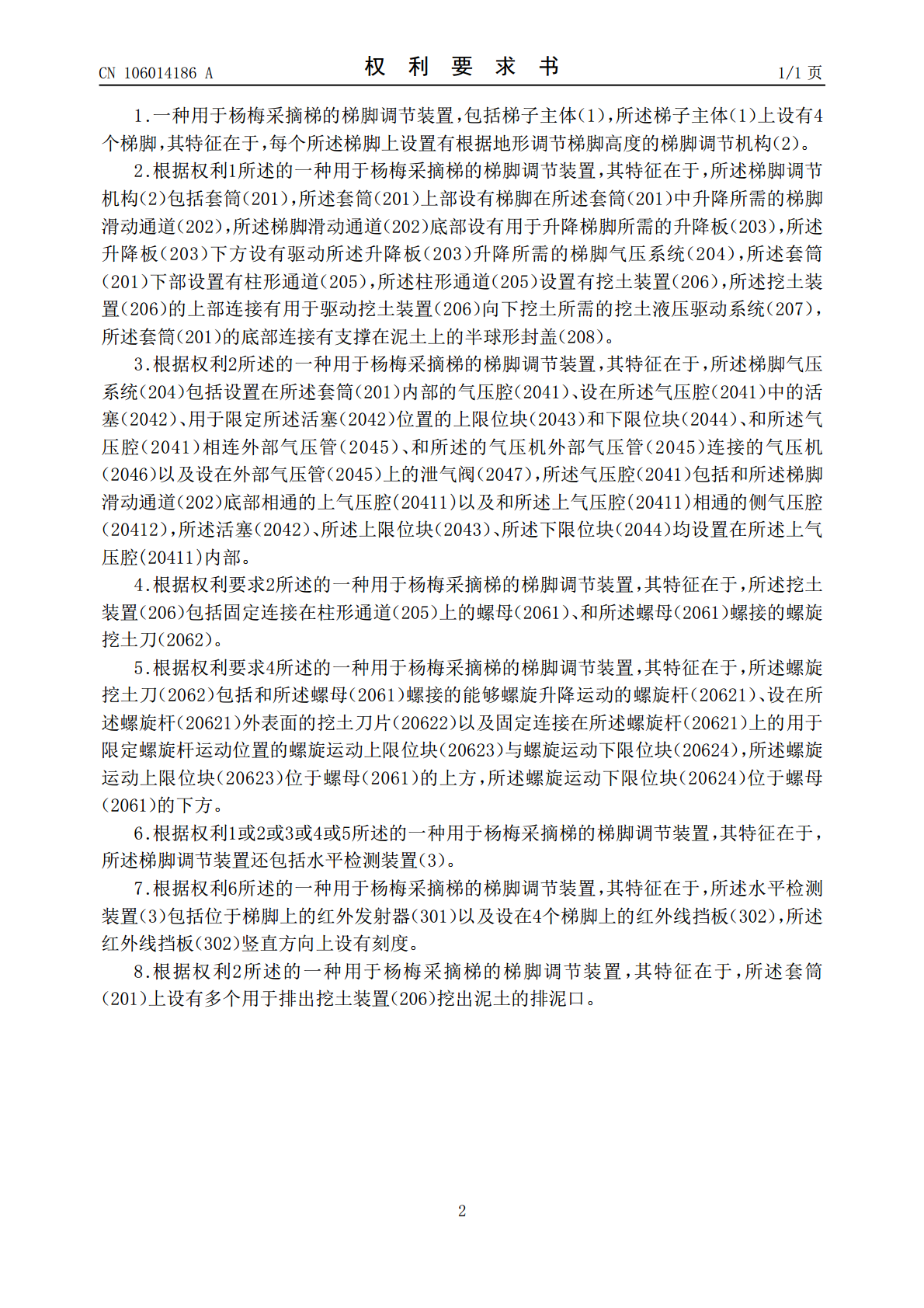

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106014186A(43)申请公布日2016.10.12(21)申请号201610491067.9(22)申请日2016.06.29(71)申请人广德县丰源蔬果种植家庭农场地址242299安徽省宣城市广德县桃州镇富家村社区(72)发明人巫凯(74)专利代理机构湖州金卫知识产权代理事务所(普通合伙)33232代理人赵卫康(51)Int.Cl.E06C7/42(2006.01)E06C7/44(2006.01)E06C7/00(2006.01)A01D46/24(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种用于杨梅采摘梯的梯脚调节装置(57)摘要本发明公开了一种用于杨梅采摘梯的梯脚调节装置，包括梯子主体，所述梯子主体上包括4个梯脚、所述相对地两对梯脚上设置有根据地形调节梯脚高度的梯脚调节装置以及用于检测调整后的杨梅采摘梯是否水平所需的水平检测装置；本发明结构简单，操作方便，根据地形调节梯脚高度，减小了工人的劳动强度，大大增加了人在梯子上的安全度。CN106014186ACN106014186A权利要求书1/1页1.一种用于杨梅采摘梯的梯脚调节装置，包括梯子主体（1），所述梯子主体（1）上设有4个梯脚，其特征在于，每个所述梯脚上设置有根据地形调节梯脚高度的梯脚调节机构（2）。2.根据权利1所述的一种用于杨梅采摘梯的梯脚调节装置，其特征在于，所述梯脚调节机构（2）包括套筒（201），所述套筒（201）上部设有梯脚在所述套筒（201）中升降所需的梯脚滑动通道（202），所述梯脚滑动通道（202）底部设有用于升降梯脚所需的升降板（203），所述升降板（203）下方设有驱动所述升降板（203）升降所需的梯脚气压系统（204），所述套筒（201）下部设置有柱形通道（205），所述柱形通道（205）设置有挖土装置（206），所述挖土装置（206）的上部连接有用于驱动挖土装置（206）向下挖土所需的挖土液压驱动系统（207），所述套筒（201）的底部连接有支撑在泥土上的半球形封盖（208）。3.根据权利2所述的一种用于杨梅采摘梯的梯脚调节装置，其特征在于，所述梯脚气压系统（204）包括设置在所述套筒（201）内部的气压腔（2041）、设在所述气压腔（2041）中的活塞（2042）、用于限定所述活塞（2042）位置的上限位块（2043）和下限位块（2044）、和所述气压腔（2041）相连外部气压管（2045）、和所述的气压机外部气压管（2045）连接的气压机（2046）以及设在外部气压管（2045）上的泄气阀（2047），所述气压腔（2041）包括和所述梯脚滑动通道（202）底部相通的上气压腔(20411)以及和所述上气压腔(20411)相通的侧气压腔（20412），所述活塞（2042）、所述上限位块（2043）、所述下限位块（2044）均设置在所述上气压腔(20411)内部。4.根据权利要求2所述的一种用于杨梅采摘梯的梯脚调节装置，其特征在于，所述挖土装置（206）包括固定连接在柱形通道（205）上的螺母（2061）、和所述螺母（2061）螺接的螺旋挖土刀（2062）。5.根据权利要求4所述的一种用于杨梅采摘梯的梯脚调节装置，其特征在于，所述螺旋挖土刀（2062）包括和所述螺母（2061）螺接的能够螺旋升降运动的螺旋杆（20621）、设在所述螺旋杆（20621）外表面的挖土刀片（20622）以及固定连接在所述螺旋杆（20621）上的用于限定螺旋杆运动位置的螺旋运动上限位块（20623）与螺旋运动下限位块（20624），所述螺旋运动上限位块（20623）位于螺母（2061）的上方，所述螺旋运动下限位块（20624）位于螺母（2061）的下方。6.根据权利1或2或3或4或5所述的一种用于杨梅采摘梯的梯脚调节装置，其特征在于，所述梯脚调节装置还包括水平检测装置（3）。7.根据权利6所述的一种用于杨梅采摘梯的梯脚调节装置，其特征在于，所述水平检测装置（3）包括位于梯脚上的红外发射器（301）以及设在4个梯脚上的红外线挡板（302），所述红外线挡板（302）竖直方向上设有刻度。8.根据权利2所述的一种用于杨梅采摘梯的梯脚调节装置，其特征在于，所述套筒（201）上设有多个用于排出挖土装置（206）挖出泥土的排泥口。2CN106014186A说明书1/4页一种用于杨梅采摘梯的梯脚调节装置技术领域[0001]本发明涉及杨梅采摘梯，更具体的说涉及一种用于杨梅采摘梯的梯脚调节装置。背景技术[0002]杨梅采摘梯是杨梅采摘时必要的工具，专利公告号为CN202900025U、公告日为2013.04.24的中国实用新型专利公开了一种可调节伸缩高度的梯子，通过提供台阶部分
