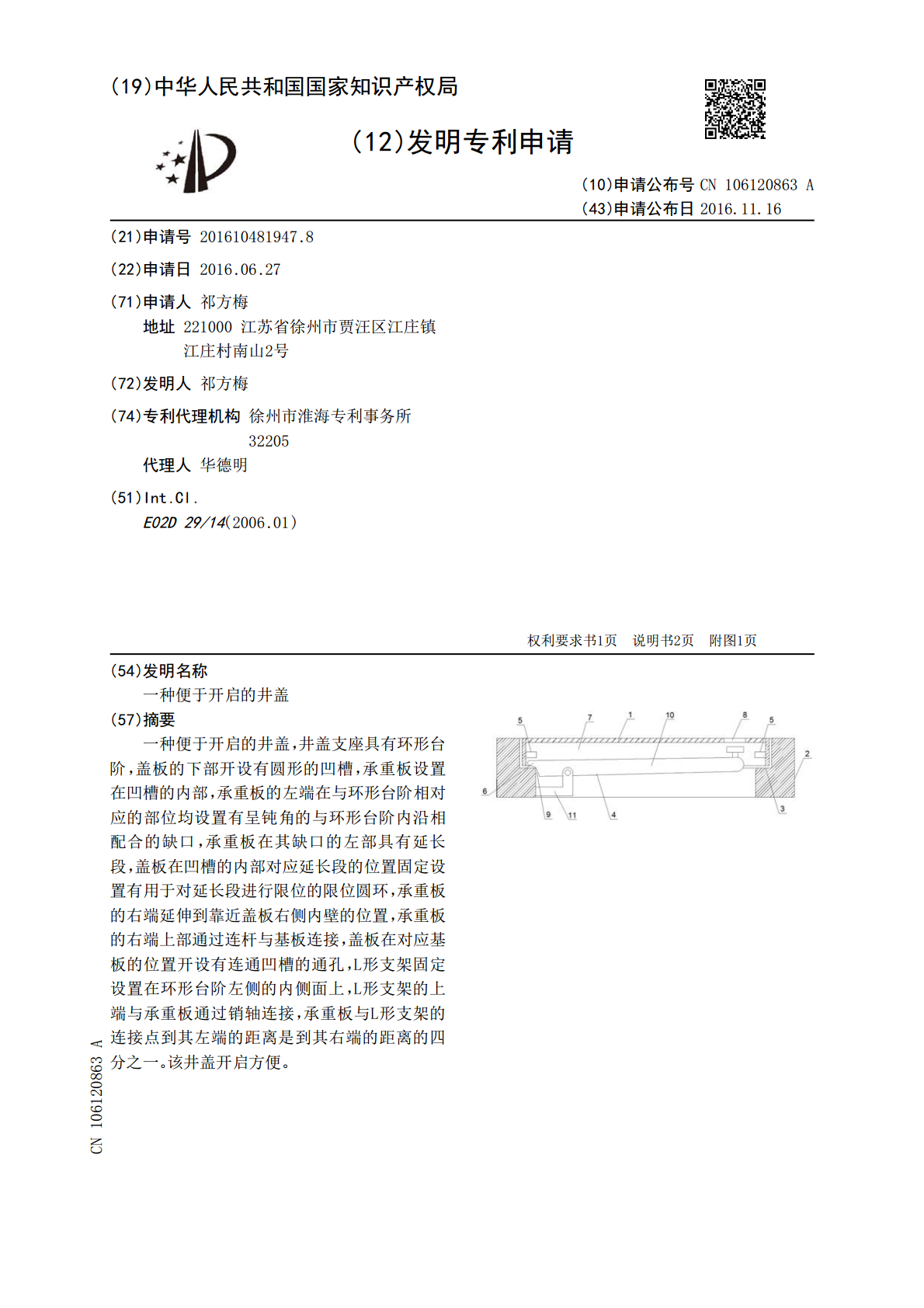

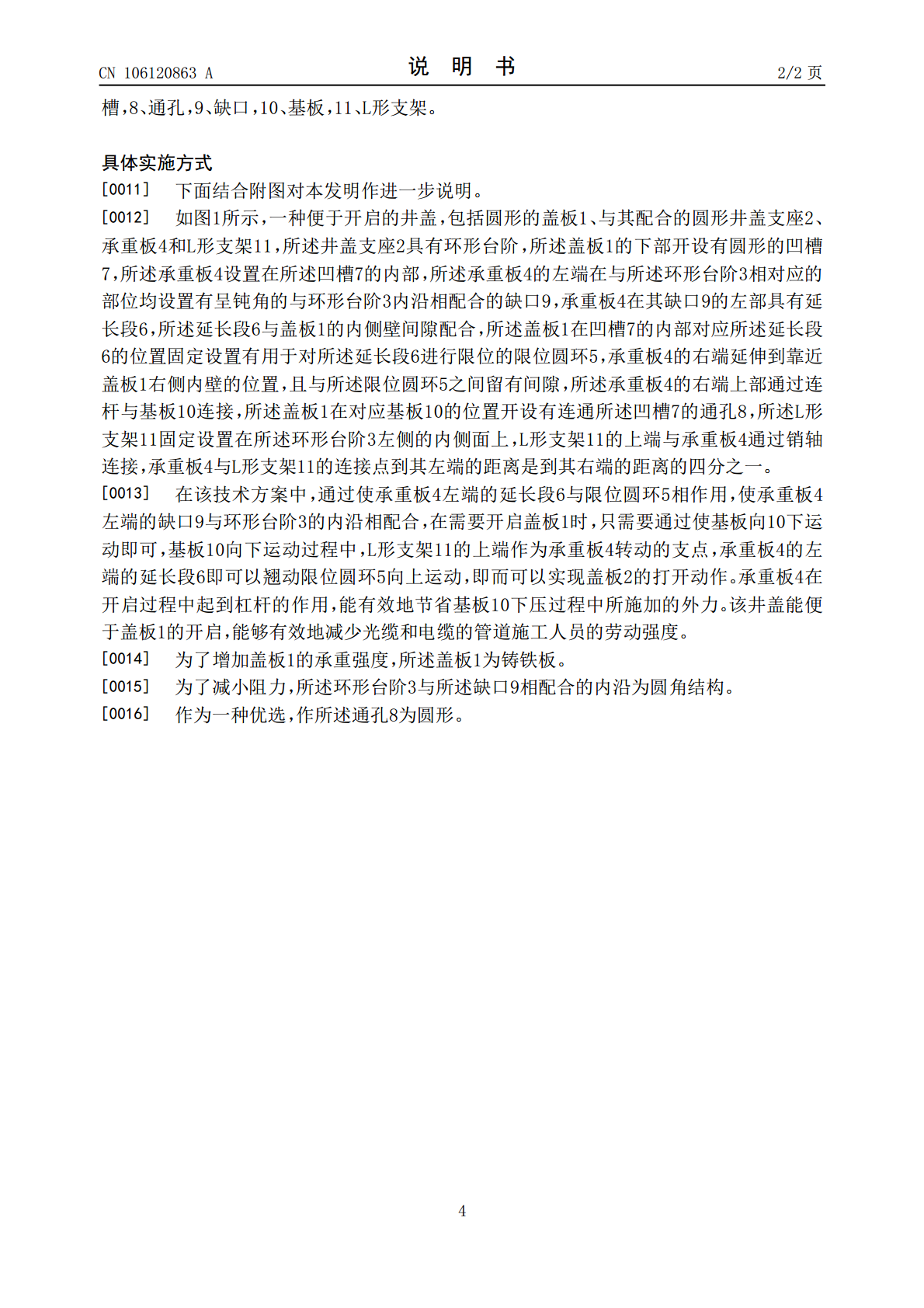

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106120863A(43)申请公布日2016.11.16(21)申请号201610481947.8(22)申请日2016.06.27(71)申请人祁方梅地址221000江苏省徐州市贾汪区江庄镇江庄村南山2号(72)发明人祁方梅(74)专利代理机构徐州市淮海专利事务所32205代理人华德明(51)Int.Cl.E02D29/14(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种便于开启的井盖(57)摘要一种便于开启的井盖，井盖支座具有环形台阶，盖板的下部开设有圆形的凹槽，承重板设置在凹槽的内部，承重板的左端在与环形台阶相对应的部位均设置有呈钝角的与环形台阶内沿相配合的缺口，承重板在其缺口的左部具有延长段，盖板在凹槽的内部对应延长段的位置固定设置有用于对延长段进行限位的限位圆环，承重板的右端延伸到靠近盖板右侧内壁的位置，承重板的右端上部通过连杆与基板连接，盖板在对应基板的位置开设有连通凹槽的通孔，L形支架固定设置在环形台阶左侧的内侧面上，L形支架的上端与承重板通过销轴连接，承重板与L形支架的连接点到其左端的距离是到其右端的距离的四分之一。该井盖开启方便。CN106120863ACN106120863A权利要求书1/1页1.一种便于开启的井盖，包括圆形的盖板和与其配合的圆形井盖支座，所述井盖支座具有环形台阶，其特征在于，还包括承重板和L形支架，所述盖板的下部开设有圆形的凹槽，所述承重板设置在所述凹槽的内部，所述承重板的左端在与所述环形台阶相对应的部位均设置有呈钝角的与环形台阶内沿相配合的缺口，承重板在其缺口的左部具有延长段，所述延长段与盖板的内侧壁间隙配合，所述盖板在凹槽的内部对应所述延长段的位置固定设置有用于对所述延长段进行限位的限位圆环，承重板的右端延伸到靠近盖板右侧内壁的位置，且与所述限位圆环之间留有间隙，所述承重板的右端上部通过连杆与基板连接，所述盖板在对应基板的位置开设有连通所述凹槽的通孔，所述L形支架固定设置在所述环形台阶左侧的内侧面上，L形支架的上端与承重板通过销轴连接，承重板与L形支架的连接点到其左端的距离是到其右端的距离的四分之一。2.根据权利要求1所述的一种便于开启的井盖，其特征在于，所述盖板为铸铁板。3.根据权利要求1或2所述的一种便于开启的井盖，其特征在于，所述环形台阶与所述缺口相配合的内沿为圆角结构。4.根据权利要求3所述的一种便于开启的井盖，其特征在于，所述通孔为圆形。2CN106120863A说明书1/2页一种便于开启的井盖技术领域[0001]本发明涉及便于开启的井盖。背景技术[0002]城市马路下面铺设了很多管道，用于铺设通信电缆和光缆，为了施工和维护要求，开设有多种窖井，在需要光缆施工或维护的时候需要打开窖井的盖板，在实际使用过程中，盖板盖合在井盖支座上后，需要采用专门的开盖工具才能将盖板打开，以进行对通信电缆和光缆的维护，而在实际光缆和电缆的管道布放过程中，施工人员携带专业开启工具会非常的不便利。发明内容[0003]针对上述现有技术存在的问题，本发明提供便于开启的井盖，该井盖不需要通过专利开启工具就能实现盖板的开启，能便于施工人中进行光缆或电缆的管道放施工。[0004]为了实现上述目的，本发明提供一种便于开启的井盖，包括圆形的盖板、与其配合的圆形井盖支座、承重板和L形支架，所述井盖支座具有环形台阶，所述盖板的下部开设有圆形的凹槽，所述承重板设置在所述凹槽的内部，所述承重板的左端在与所述环形台阶相对应的部位均设置有呈钝角的与环形台阶内沿相配合的缺口，承重板在其缺口的左部具有延长段，所述延长段与盖板的内侧壁间隙配合，所述盖板在凹槽的内部对应所述延长段的位置固定设置有用于对所述延长段进行限位的限位圆环，承重板的右端延伸到靠近盖板右侧内壁的位置，且与所述限位圆环之间留有间隙，所述承重板的右端上部通过连杆与基板连接，所述盖板在对应基板的位置开设有连通所述凹槽的通孔，所述L形支架固定设置在所述环形台阶左侧的内侧面上，L形支架的上端与承重板通过销轴连接，承重板与L形支架的连接点到其左端的距离是到其右端的距离的四分之一。[0005]在该技术方案中，通过使承重板左端的延长段与限位圆环相作用，使承重板左端的缺口与环形台阶的内沿相配合，在需要开启盖板时，只需要通过使基板向下运动即可，基板向下运动过程中，L形支架的上端作为承重板转动的支点，承重板的左端的延长段即可以翘动限位圆环向上运动，即而可以实现盖板的打开动作。承重板在开启过程中起到杠杆的作用，能有效地节省基板下压过程中所施加的外力。该井盖能便于盖板的开启，能够有效地减少光缆和电缆的管道施工人员的劳动强度。[0006]为了增加盖板的承重强度，所述盖板为铸铁板。[0007
