可更换扳手梅花头的新型扳手.pdf

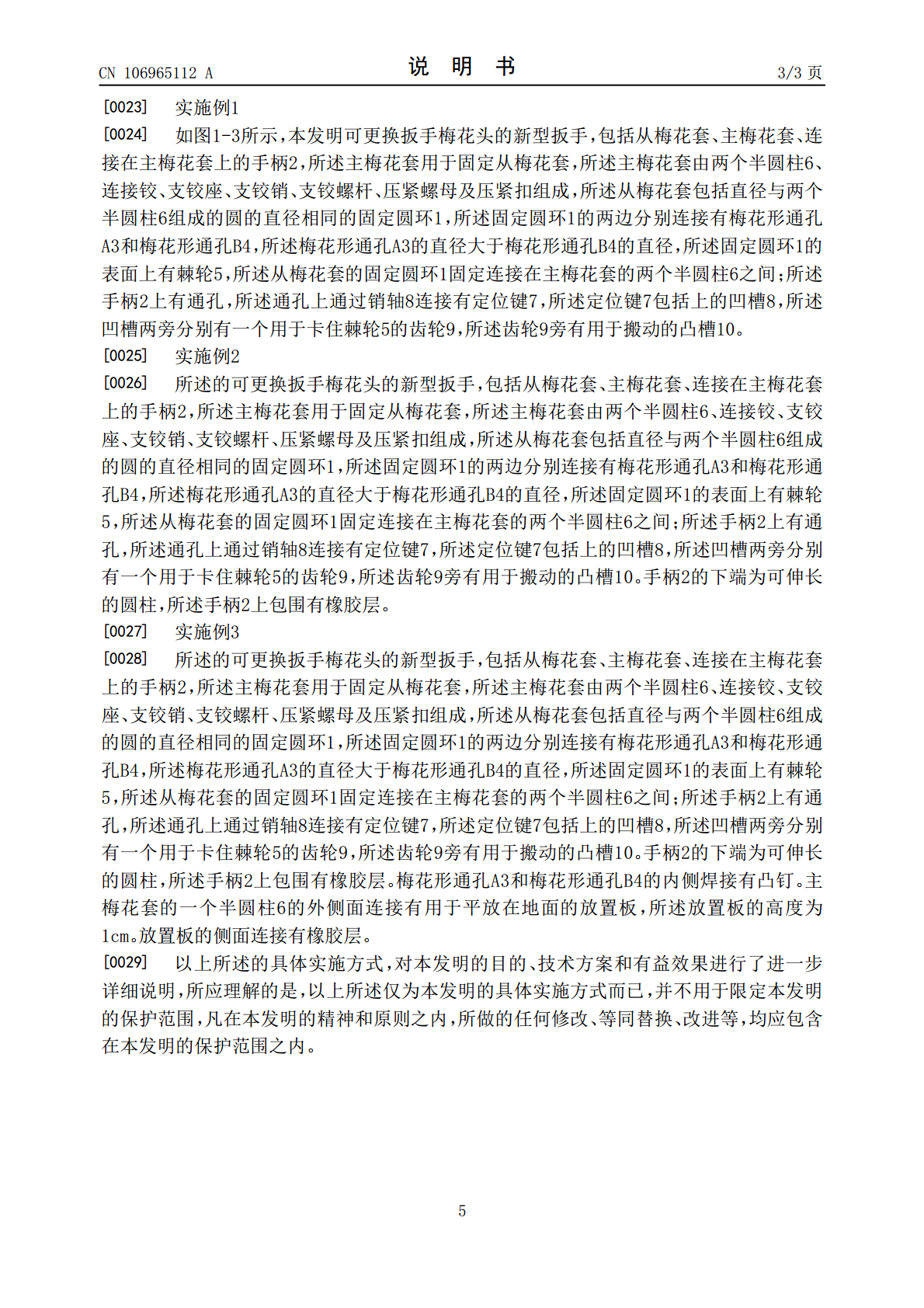

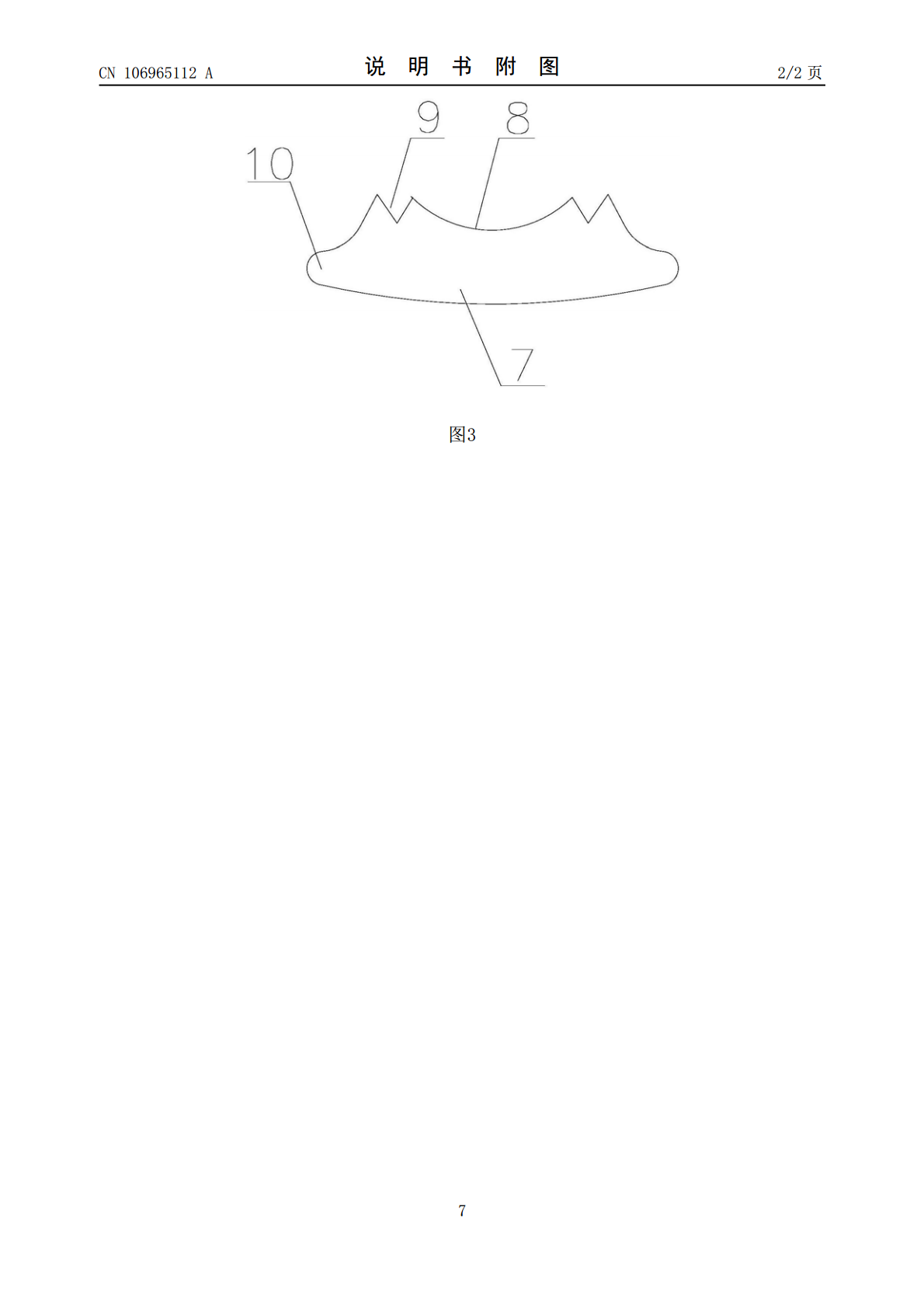

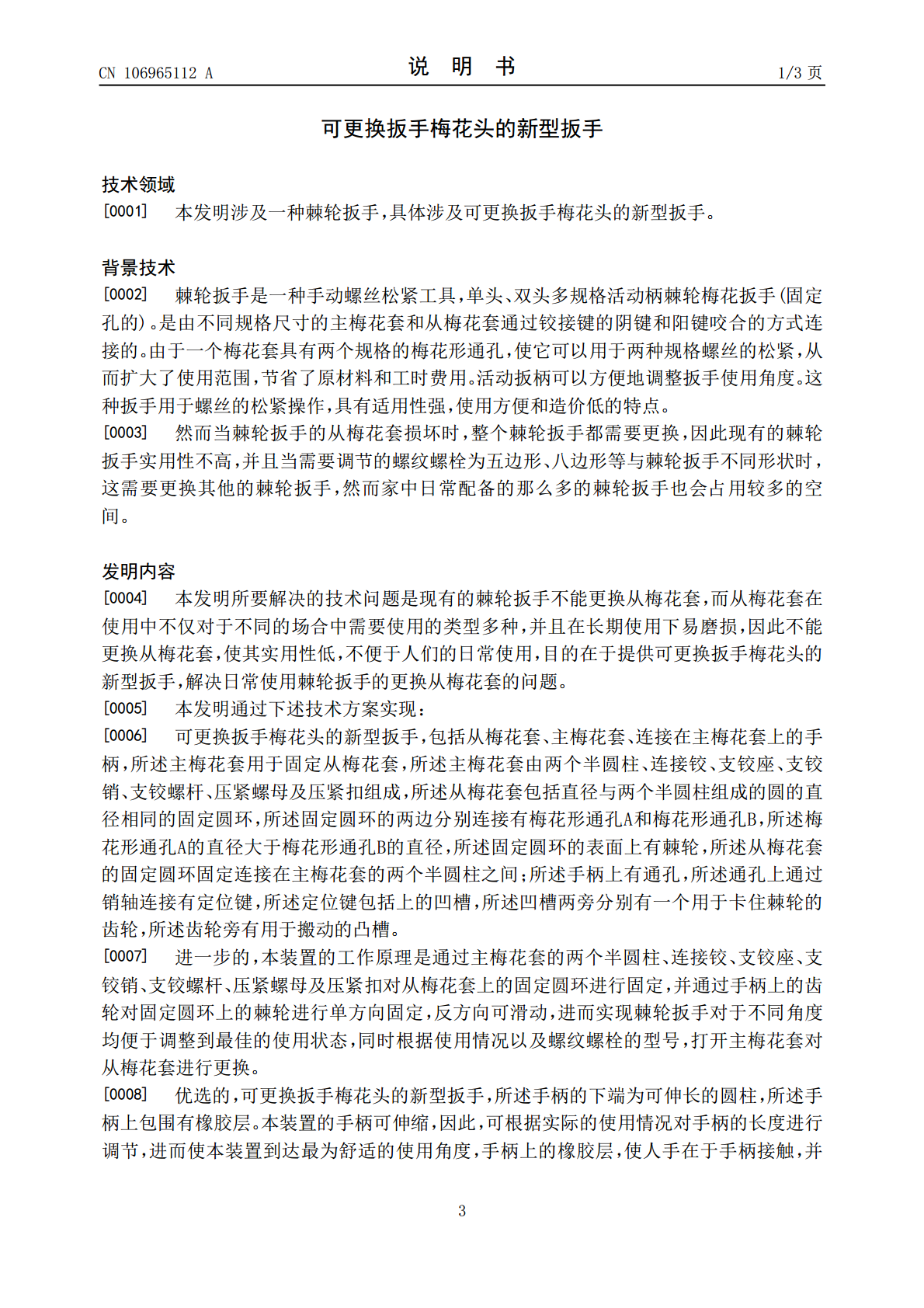

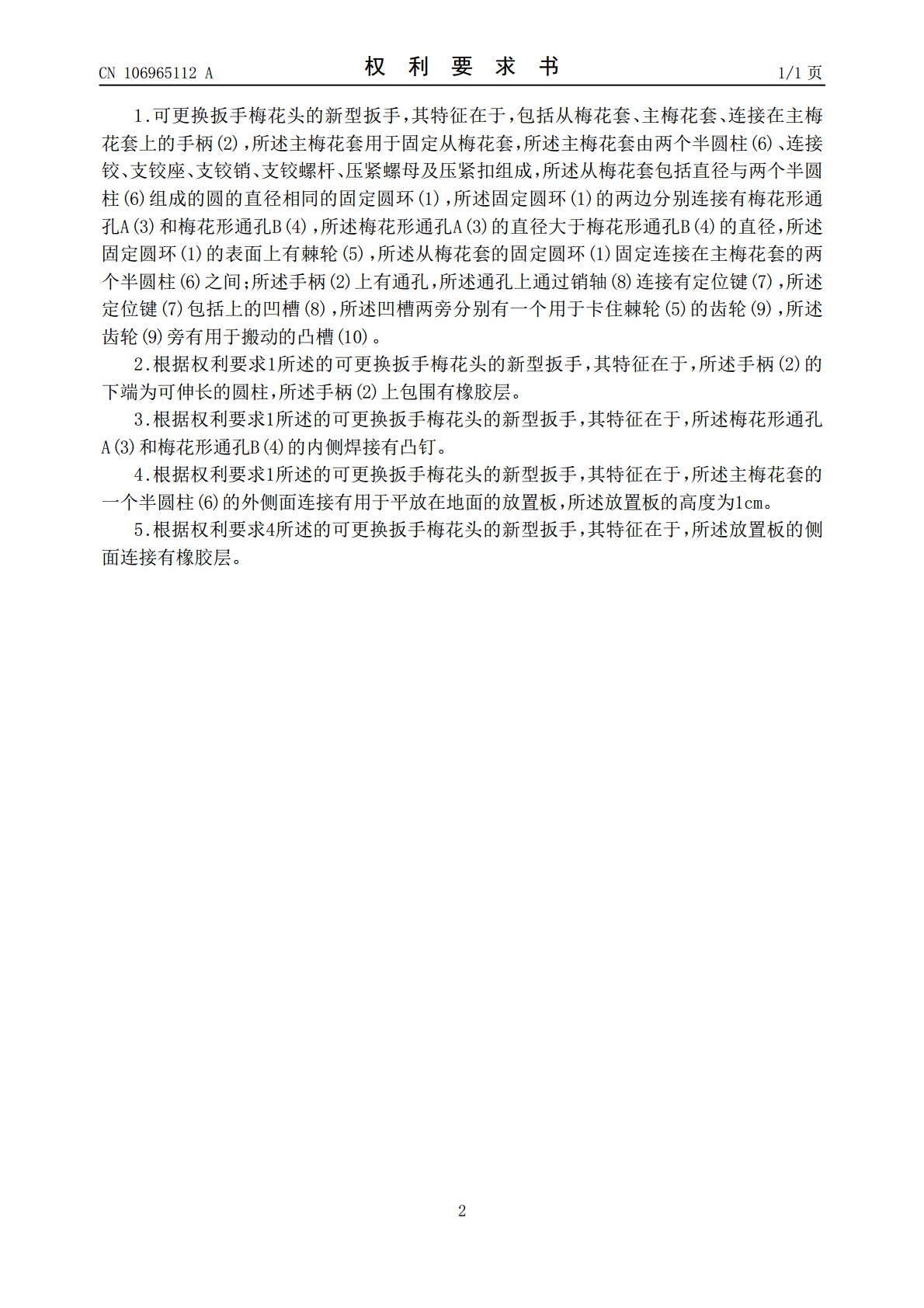

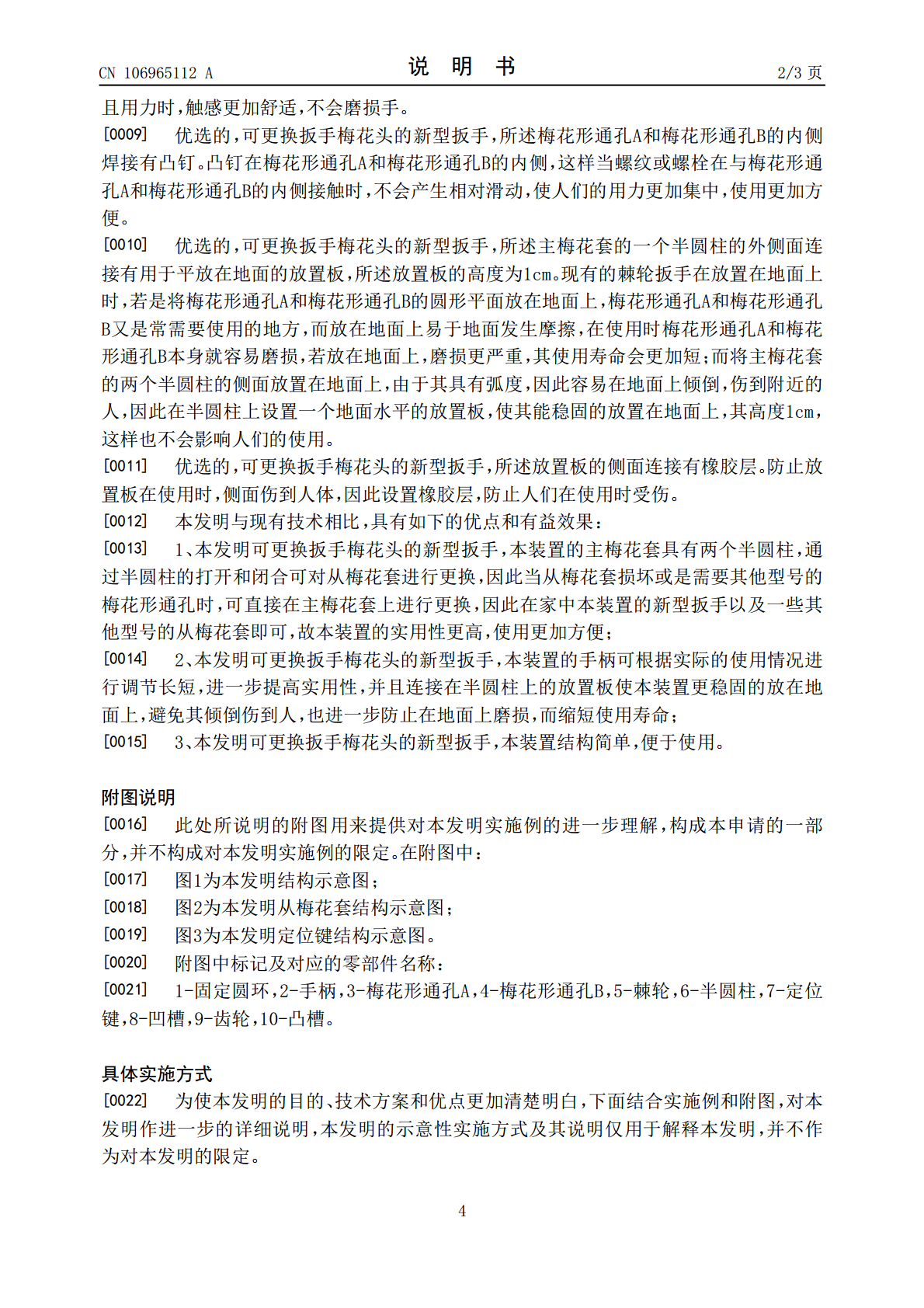

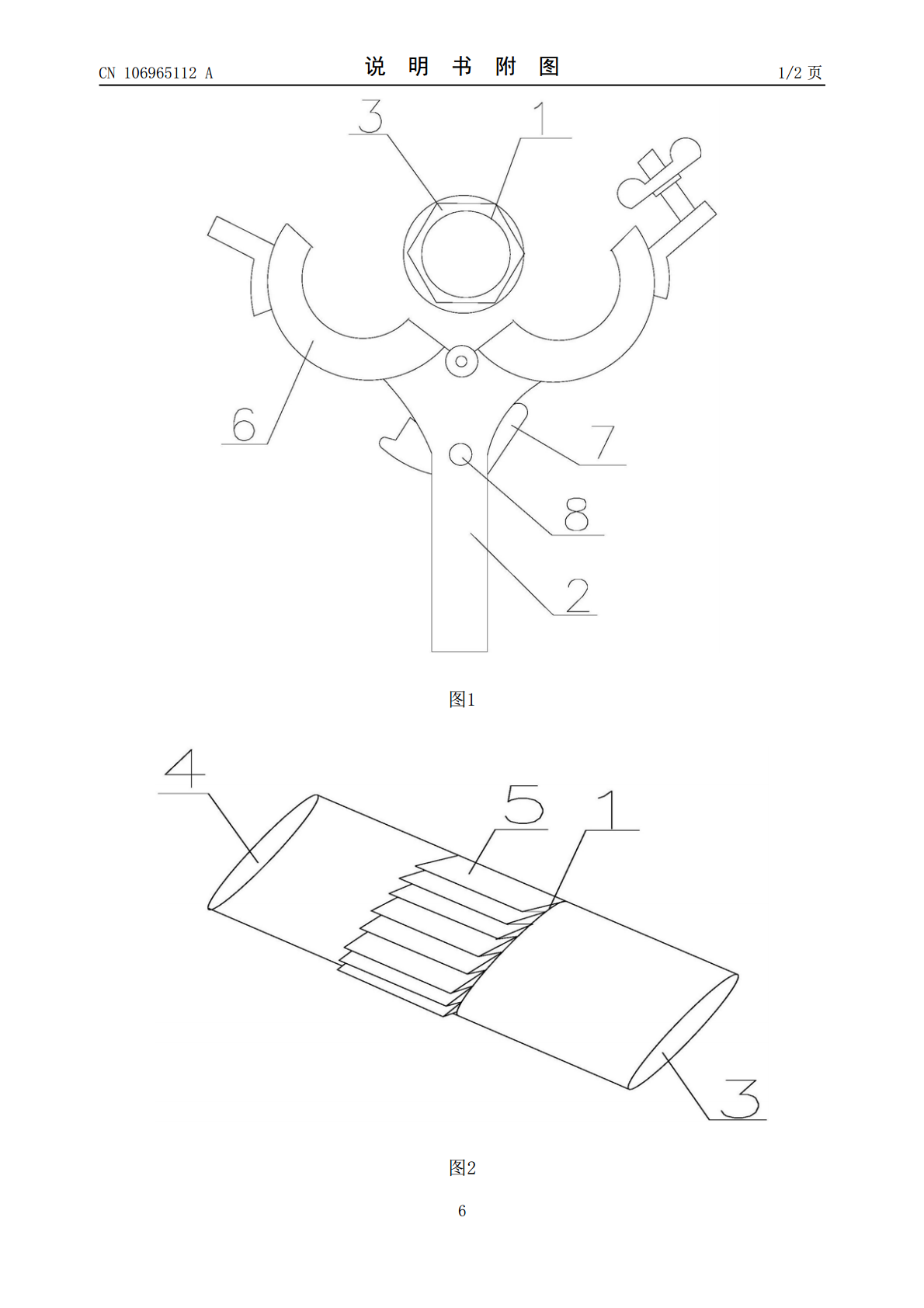

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106965112A(43)申请公布日2017.07.21(21)申请号201710206537.7(22)申请日2017.03.31(71)申请人泸州市金松机械设备制造有限公司地址646000四川省泸州市高新区酒谷大道5段17号(72)发明人梅子涛(74)专利代理机构成都行之专利代理事务所(普通合伙)51220代理人马碧娜(51)Int.Cl.B25B13/00(2006.01)B25B13/10(2006.01)B25B23/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称可更换扳手梅花头的新型扳手(57)摘要本发明公开可更换扳手梅花头的新型扳手，包括从梅花套、主梅花套、连接在主梅花套上的手柄，所述主梅花套用于固定从梅花套，主梅花套由两个半圆柱、连接铰、支铰座、支铰销、支铰螺杆、压紧螺母及压紧扣组成，从梅花套包括直径与两个半圆柱组成的圆的直径相同的固定圆环，固定圆环的两边分别连接有梅花形通孔A和梅花形通孔B，梅花形通孔A的直径大于梅花形通孔B的直径，固定圆环的表面上有棘轮，从梅花套的固定圆环固定连接在主梅花套的两个半圆柱之间；手柄上有通孔，通孔上通过销轴连接有定位键，定位键包括上的凹槽，凹槽两旁分别有一个用于卡住棘轮的齿轮，齿轮旁有用于搬动的凸槽。CN106965112ACN106965112A权利要求书1/1页1.可更换扳手梅花头的新型扳手，其特征在于，包括从梅花套、主梅花套、连接在主梅花套上的手柄(2)，所述主梅花套用于固定从梅花套，所述主梅花套由两个半圆柱(6)、连接铰、支铰座、支铰销、支铰螺杆、压紧螺母及压紧扣组成，所述从梅花套包括直径与两个半圆柱(6)组成的圆的直径相同的固定圆环(1)，所述固定圆环(1)的两边分别连接有梅花形通孔A(3)和梅花形通孔B(4)，所述梅花形通孔A(3)的直径大于梅花形通孔B(4)的直径，所述固定圆环(1)的表面上有棘轮(5)，所述从梅花套的固定圆环(1)固定连接在主梅花套的两个半圆柱(6)之间；所述手柄(2)上有通孔，所述通孔上通过销轴(8)连接有定位键(7)，所述定位键(7)包括上的凹槽(8)，所述凹槽两旁分别有一个用于卡住棘轮(5)的齿轮(9)，所述齿轮(9)旁有用于搬动的凸槽(10)。2.根据权利要求1所述的可更换扳手梅花头的新型扳手，其特征在于，所述手柄(2)的下端为可伸长的圆柱，所述手柄(2)上包围有橡胶层。3.根据权利要求1所述的可更换扳手梅花头的新型扳手，其特征在于，所述梅花形通孔A(3)和梅花形通孔B(4)的内侧焊接有凸钉。4.根据权利要求1所述的可更换扳手梅花头的新型扳手，其特征在于，所述主梅花套的一个半圆柱(6)的外侧面连接有用于平放在地面的放置板，所述放置板的高度为1cm。5.根据权利要求4所述的可更换扳手梅花头的新型扳手，其特征在于，所述放置板的侧面连接有橡胶层。2CN106965112A说明书1/3页可更换扳手梅花头的新型扳手技术领域[0001]本发明涉及一种棘轮扳手，具体涉及可更换扳手梅花头的新型扳手。背景技术[0002]棘轮扳手是一种手动螺丝松紧工具，单头、双头多规格活动柄棘轮梅花扳手(固定孔的)。是由不同规格尺寸的主梅花套和从梅花套通过铰接键的阴键和阳键咬合的方式连接的。由于一个梅花套具有两个规格的梅花形通孔，使它可以用于两种规格螺丝的松紧，从而扩大了使用范围，节省了原材料和工时费用。活动扳柄可以方便地调整扳手使用角度。这种扳手用于螺丝的松紧操作，具有适用性强，使用方便和造价低的特点。[0003]然而当棘轮扳手的从梅花套损坏时，整个棘轮扳手都需要更换，因此现有的棘轮扳手实用性不高，并且当需要调节的螺纹螺栓为五边形、八边形等与棘轮扳手不同形状时，这需要更换其他的棘轮扳手，然而家中日常配备的那么多的棘轮扳手也会占用较多的空间。发明内容[0004]本发明所要解决的技术问题是现有的棘轮扳手不能更换从梅花套，而从梅花套在使用中不仅对于不同的场合中需要使用的类型多种，并且在长期使用下易磨损，因此不能更换从梅花套，使其实用性低，不便于人们的日常使用，目的在于提供可更换扳手梅花头的新型扳手，解决日常使用棘轮扳手的更换从梅花套的问题。[0005]本发明通过下述技术方案实现：[0006]可更换扳手梅花头的新型扳手，包括从梅花套、主梅花套、连接在主梅花套上的手柄，所述主梅花套用于固定从梅花套，所述主梅花套由两个半圆柱、连接铰、支铰座、支铰销、支铰螺杆、压紧螺母及压紧扣组成，所述从梅花套包括直径与两个半圆柱组成的圆的直径相同的固定圆环，所述固定圆环的两边分别连接有梅花形通孔A和梅花形通孔B，所述梅花形通孔A的直径大于梅花形通孔B的直径，所述固定圆环的表面上有棘轮，所述从梅花套的
