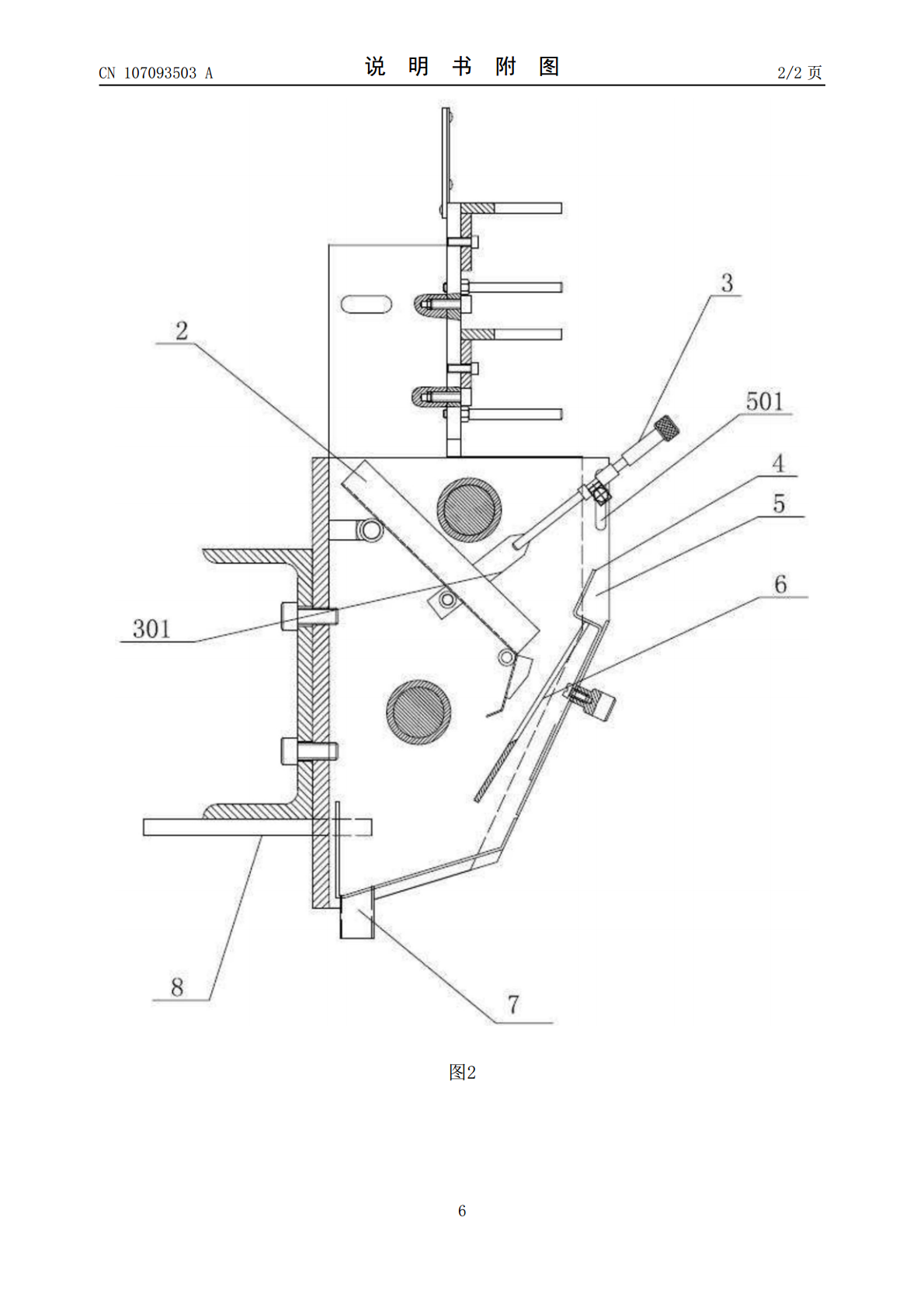

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107093503A(43)申请公布日2017.08.25(21)申请号201710447052.7(22)申请日2017.06.14(71)申请人无锡西玛梅达电工有限公司地址214112江苏省无锡市新吴区梅村金城东路511号(72)发明人万全红(74)专利代理机构无锡华源专利商标事务所(普通合伙)32228代理人孙力坚聂启新(51)Int.Cl.H01B13/16(2006.01)权利要求书1页说明书2页附图2页(54)发明名称矩形漆包线模具涂漆装置(57)摘要本发明涉及矩形漆包线模具涂漆装置，包括互为连接的上模具及下模具，于上模具上安装多行挡模组件，挡模组件由多个互为间隔布置的挡模架组成；于下模具上设置多组侧板，各侧板之间形成用于进行涂漆工况的间室，于各侧板上均开设调节孔，销钉贯穿所述调节孔并与调节杆连接锁紧，调节杆的一端通过调节板与导漆槽连接；于各间室内、在各相邻侧板之间还设置活动挡板，于所述活动挡板的内侧、在所述侧板上还设置固定挡板。本发明结构简单、使用方便，其可以在每个间室内单独供漆，其通过调节杆、调节孔能自由调节导漆槽，适合安线多涂层包覆各种不同的绝缘漆，从而满足不同性能漆包线的特殊需求。CN107093503ACN107093503A权利要求书1/1页1.矩形漆包线模具涂漆装置，其特征在于：包括互为连接的上模具及下模具，于所述上模具上安装多行挡模组件，所述挡模组件由多个互为间隔布置的挡模架(1)组成；于所述下模具上设置多组侧板(5)，各侧板(5)之间形成用于进行涂漆工况的间室，于各侧板(5)上均开设调节孔(501)，销钉贯穿所述调节孔(501)并与调节杆(3)连接锁紧，所述调节杆(3)的一端通过调节板(301)与导漆槽(2)连接；于各间室内、在各相邻侧板(5)之间还设置活动挡板(4)，于所述活动挡板(4)的内侧、在所述侧板(5)上还设置固定挡板(6)。2.如权利要求1所述的矩形漆包线模具涂漆装置，其特征在于：上下互为相邻的各挡模架(1)之间呈错位布置。2CN107093503A说明书1/2页矩形漆包线模具涂漆装置技术领域[0001]本发明涉及漆包线涂漆设备领域，尤其涉及矩形漆包线模具涂漆装置。背景技术[0002]目前，现有的矩形漆包线模具涂漆装置结构复杂，其在涂漆时无法自由调节控制漆阀，并且各涂层无法自由自合，无法满足不同性能漆包线的特殊要求。发明内容[0003]本申请人针对上述现有生产中这些缺点，提供一种矩形漆包线模具涂漆装置，其适合单线多涂层包覆各种不同的绝缘漆，满足不同性能漆包线的特殊要求。[0004]本发明所采用的技术方案如下：[0005]一种矩形漆包线模具涂漆装置，包括互为连接的上模具及下模具，于所述上模具上安装多行挡模组件，所述挡模组件由多个互为间隔布置的挡模架组成；于所述下模具上设置多组侧板，各侧板之间形成用于进行涂漆工况的间室，于各侧板上均开设调节孔，销钉贯穿所述调节孔并与调节杆连接锁紧，所述调节杆的一端通过调节板与导漆槽连接；于各间室内、在各相邻侧板之间还设置活动挡板，于所述活动挡板的内侧、在所述侧板上还设置固定挡板。[0006]作为上述技术方案的进一步改进：[0007]上下互为相邻的各挡模架之间呈错位布置。[0008]本发明的有益效果如下：[0009]本发明结构简单、使用方便，其可以在每个间室内单独供漆，其通过调节杆、调节孔能自由调节导漆槽，适合安线多涂层包覆各种不同的绝缘漆，从而满足不同性能漆包线的特殊需求。附图说明[0010]图1为本发明的主视图。[0011]图2为图1的侧视图。[0012]其中：1、挡模架；2、导漆槽；3、调节杆；301、调节板；4、活动挡板；5、侧板；501、调节孔；6、固定挡板；7、回漆管；8、固定横梁。具体实施方式[0013]下面结合附图，说明本发明的具体实施方式。[0014]如图1、图2所示，矩形漆包线模具涂漆装置包括互为连接的上模具及下模具，于上模具上安装多行挡模组件，挡模组件由多个互为间隔布置的挡模架1组成；于下模具上设置多组侧板5，各侧板5之间形成用于进行涂漆工况的间室，于各侧板5上均开设调节孔501，销钉贯穿调节孔501并与调节杆3连接锁紧，调节杆3的一端通过调节板301与导漆槽2连接；于3CN107093503A说明书2/2页各间室内、在各相邻侧板5之间还设置活动挡板4，于活动挡板4的内侧、在侧板5上还设置固定挡板6。上述上下互为相邻的各挡模架1之间呈错位布置，在上述下模具的背面还固接固定横梁8。[0015]本发明的具体工作过程如下：[0016]如图1、图2所示，清洗过的裸扁铜线进入本发明，挡模架1将模具挡住，起限位作用。首先油漆由供漆管道流向导漆槽2内，通过转动调节杆3带动调
