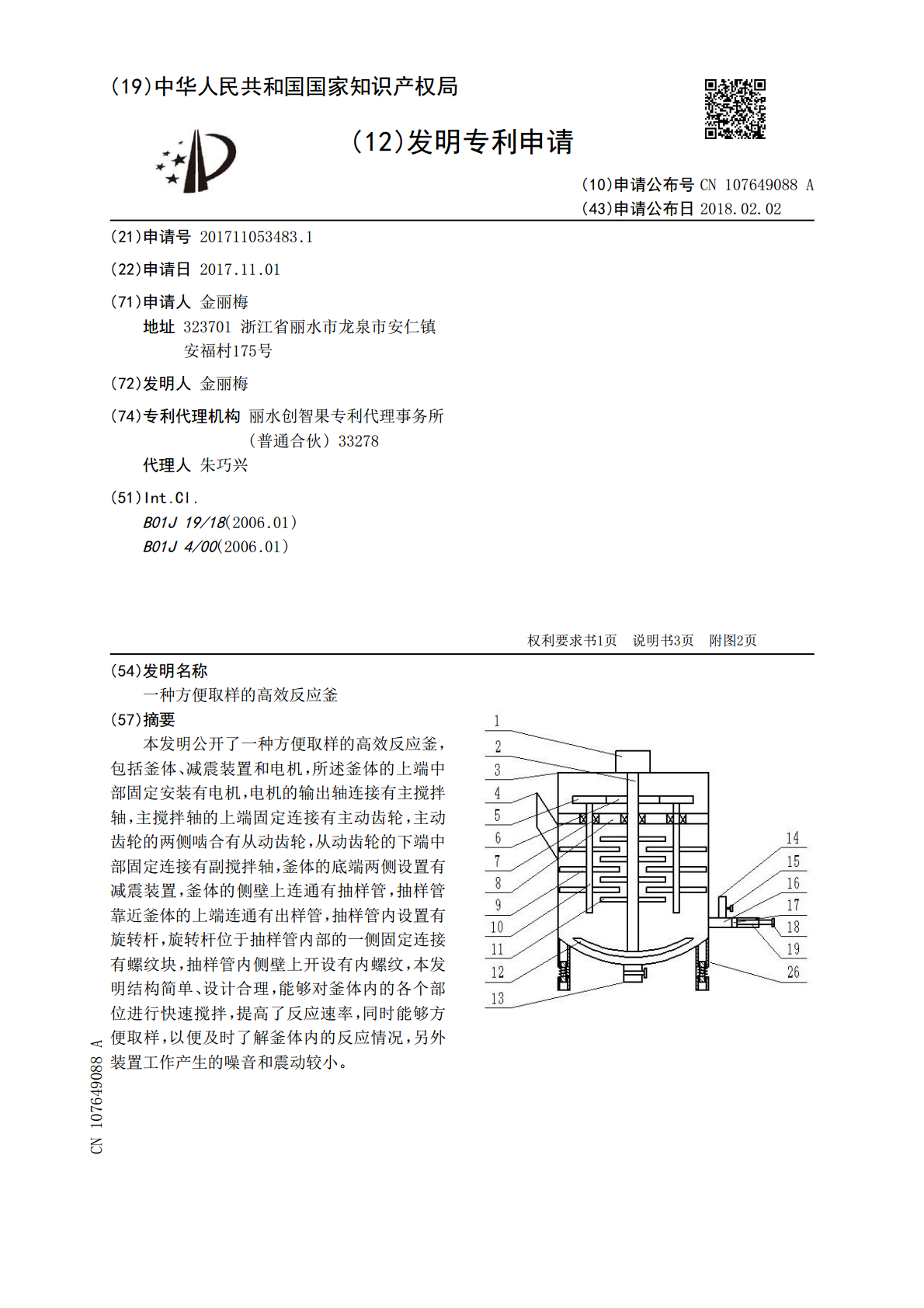

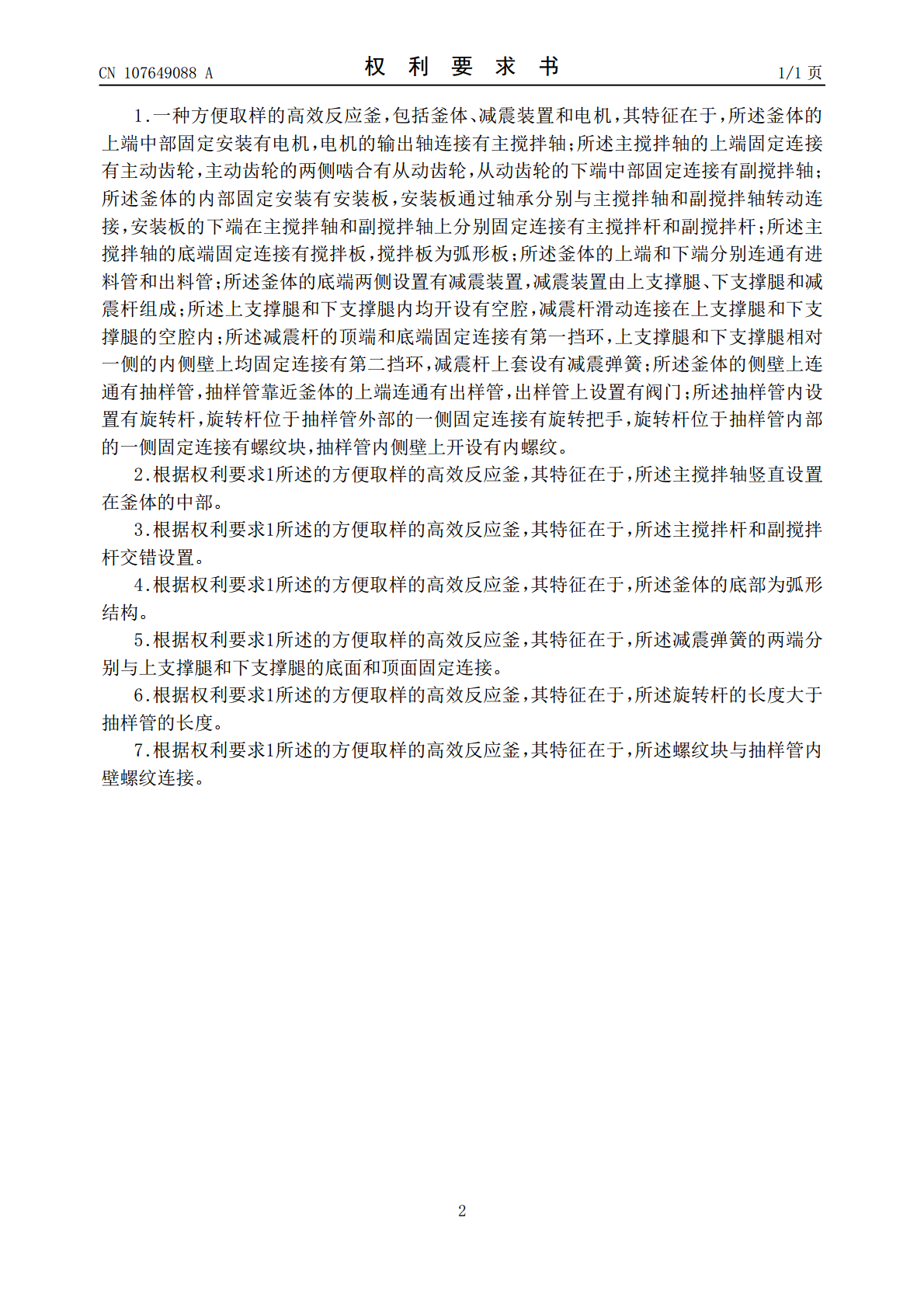

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107649088A(43)申请公布日2018.02.02(21)申请号201711053483.1(22)申请日2017.11.01(71)申请人金丽梅地址323701浙江省丽水市龙泉市安仁镇安福村175号(72)发明人金丽梅(74)专利代理机构丽水创智果专利代理事务所(普通合伙)33278代理人朱巧兴(51)Int.Cl.B01J19/18(2006.01)B01J4/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种方便取样的高效反应釜(57)摘要本发明公开了一种方便取样的高效反应釜，包括釜体、减震装置和电机，所述釜体的上端中部固定安装有电机，电机的输出轴连接有主搅拌轴，主搅拌轴的上端固定连接有主动齿轮，主动齿轮的两侧啮合有从动齿轮，从动齿轮的下端中部固定连接有副搅拌轴，釜体的底端两侧设置有减震装置，釜体的侧壁上连通有抽样管，抽样管靠近釜体的上端连通有出样管，抽样管内设置有旋转杆，旋转杆位于抽样管内部的一侧固定连接有螺纹块，抽样管内侧壁上开设有内螺纹，本发明结构简单、设计合理，能够对釜体内的各个部位进行快速搅拌，提高了反应速率，同时能够方便取样，以便及时了解釜体内的反应情况，另外装置工作产生的噪音和震动较小。CN107649088ACN107649088A权利要求书1/1页1.一种方便取样的高效反应釜，包括釜体、减震装置和电机，其特征在于，所述釜体的上端中部固定安装有电机，电机的输出轴连接有主搅拌轴；所述主搅拌轴的上端固定连接有主动齿轮，主动齿轮的两侧啮合有从动齿轮，从动齿轮的下端中部固定连接有副搅拌轴；所述釜体的内部固定安装有安装板，安装板通过轴承分别与主搅拌轴和副搅拌轴转动连接，安装板的下端在主搅拌轴和副搅拌轴上分别固定连接有主搅拌杆和副搅拌杆；所述主搅拌轴的底端固定连接有搅拌板，搅拌板为弧形板；所述釜体的上端和下端分别连通有进料管和出料管；所述釜体的底端两侧设置有减震装置，减震装置由上支撑腿、下支撑腿和减震杆组成；所述上支撑腿和下支撑腿内均开设有空腔，减震杆滑动连接在上支撑腿和下支撑腿的空腔内；所述减震杆的顶端和底端固定连接有第一挡环，上支撑腿和下支撑腿相对一侧的内侧壁上均固定连接有第二挡环，减震杆上套设有减震弹簧；所述釜体的侧壁上连通有抽样管，抽样管靠近釜体的上端连通有出样管，出样管上设置有阀门；所述抽样管内设置有旋转杆，旋转杆位于抽样管外部的一侧固定连接有旋转把手，旋转杆位于抽样管内部的一侧固定连接有螺纹块，抽样管内侧壁上开设有内螺纹。2.根据权利要求1所述的方便取样的高效反应釜，其特征在于，所述主搅拌轴竖直设置在釜体的中部。3.根据权利要求1所述的方便取样的高效反应釜，其特征在于，所述主搅拌杆和副搅拌杆交错设置。4.根据权利要求1所述的方便取样的高效反应釜，其特征在于，所述釜体的底部为弧形结构。5.根据权利要求1所述的方便取样的高效反应釜，其特征在于，所述减震弹簧的两端分别与上支撑腿和下支撑腿的底面和顶面固定连接。6.根据权利要求1所述的方便取样的高效反应釜，其特征在于，所述旋转杆的长度大于抽样管的长度。7.根据权利要求1所述的方便取样的高效反应釜，其特征在于，所述螺纹块与抽样管内壁螺纹连接。2CN107649088A说明书1/3页一种方便取样的高效反应釜技术领域[0001]本发明涉及一种反应釜，具体是一种方便取样的高效反应釜。背景技术[0002]反应釜的广义理解即有物理或化学反应的容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能，反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品，用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器。[0003]为了加快反应釜内部的反应速度，现代的反应釜一般都会加装搅拌装置，但是现代的搅拌装置很难将釜体内的所有部位全部搅拌到，导致反应速度变慢，另外在反应过程中，釜体的底部容易形成沉淀，对反应结果有着较大的影响，另外现代的反应釜一般都是通过肉眼观察釜体内的反应情况，不能取样，就无法反映釜体内的准确反应情况。[0004]为此，针对上述背景技术中提出的问题，本领域技术人员提出了一种新型的反应釜。发明内容[0005]本发明的目的在于提供一种方便取样的高效反应釜，以解决上述背景技术中提出的问题。[0006]为实现上述目的，本发明提供如下技术方案：一种方便取样的高效反应釜，包括釜体、减震装置和电机，所述釜体的上端中部固定安装有电机，电机的输出轴连接有主搅拌轴；所述主搅拌轴的上端固定连接有主动齿轮，主动齿轮的两侧啮合有从动齿轮，从动齿轮的下端中部固定连接有副搅拌轴；所述釜体的内部固定安装有安装板，安装板通过轴承分别与主搅拌轴和副搅拌轴
