灵敏型过流保护器.pdf

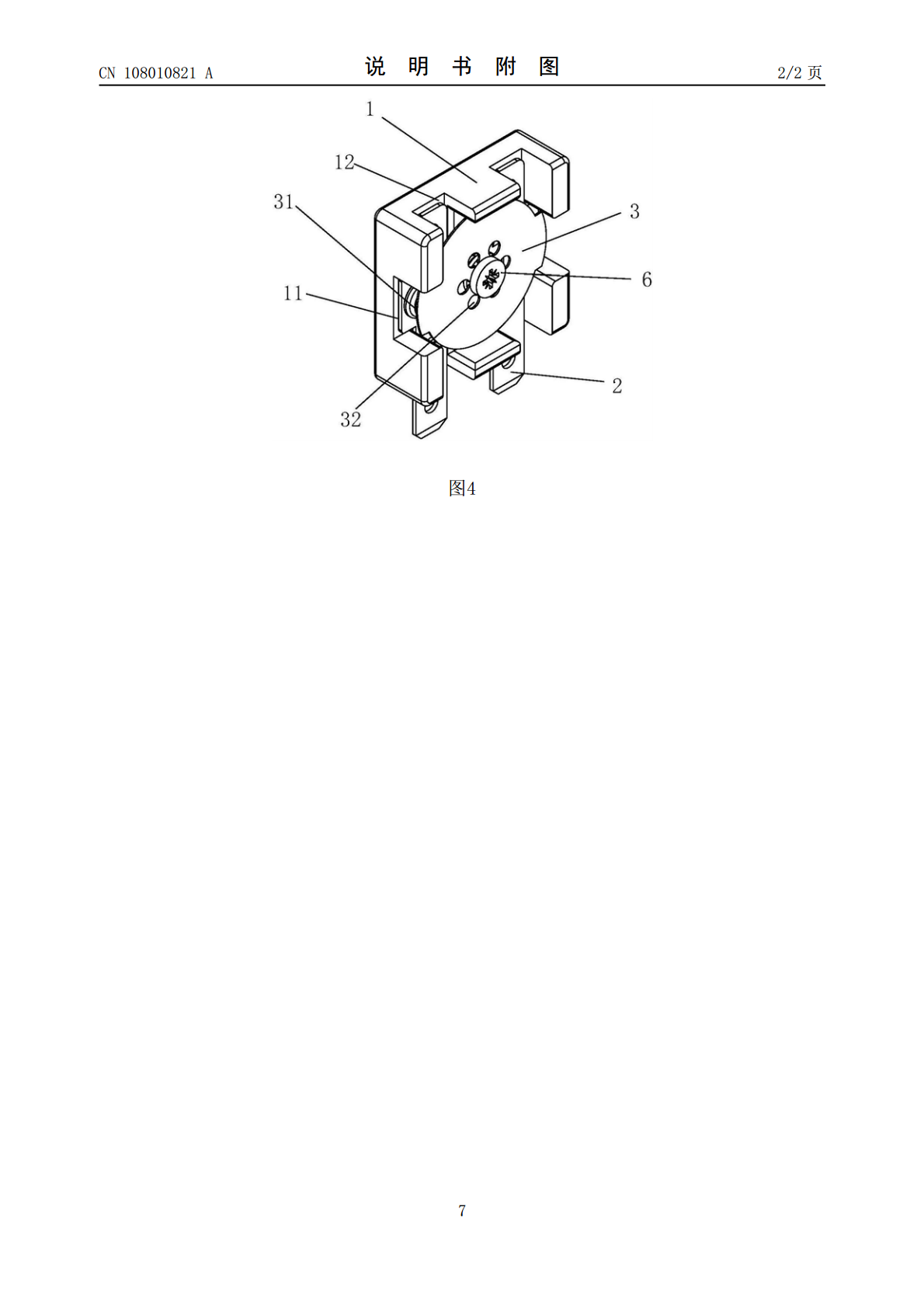

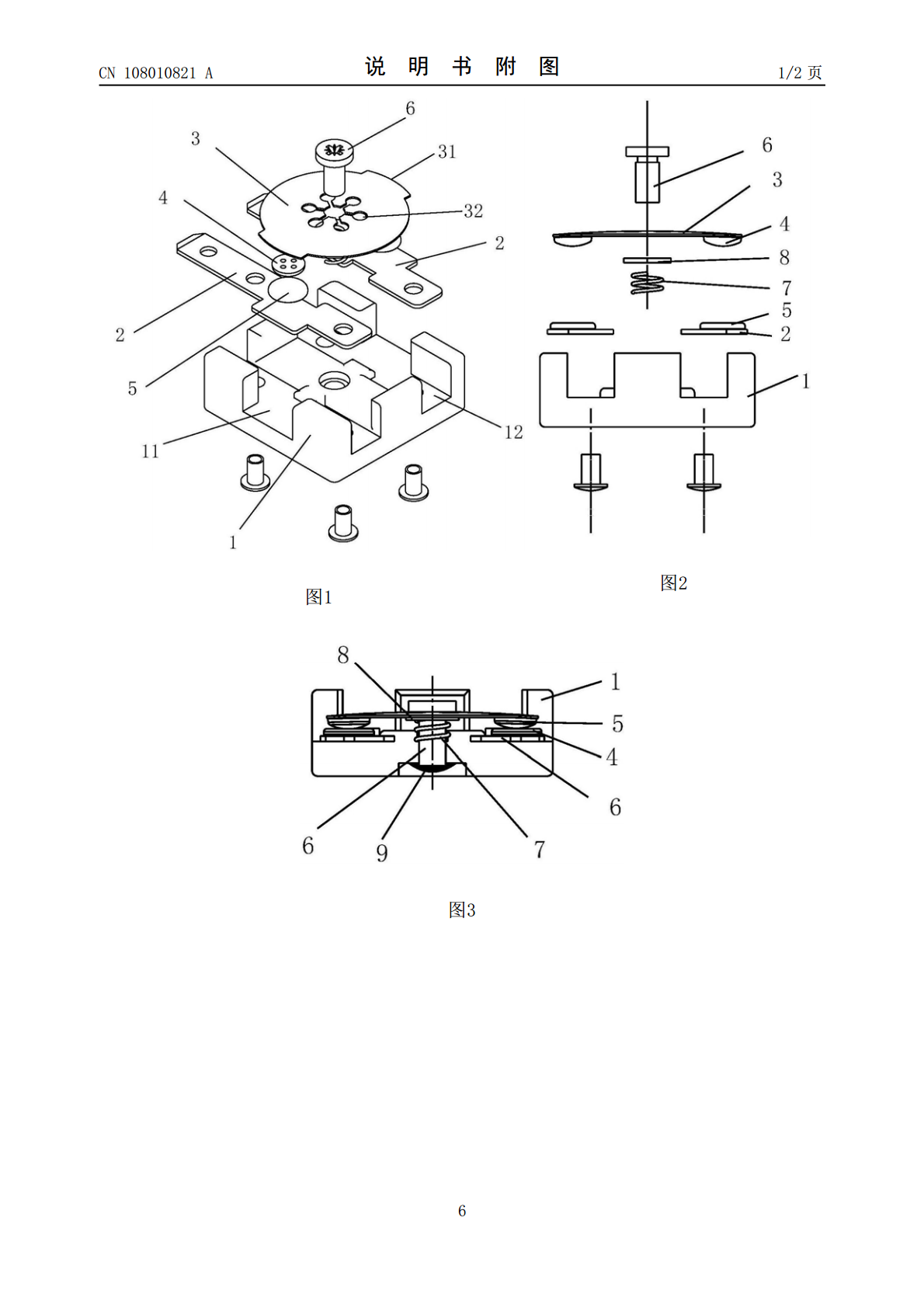

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108010821A(43)申请公布日2018.05.08(21)申请号201610940075.7(22)申请日2016.11.01(71)申请人江苏常胜电器股份有限公司地址213000江苏省常州市新北区春江镇魏村新华村(72)发明人成明生曹建毅陈宏栾峰(74)专利代理机构常州佰业腾飞专利代理事务所(普通合伙)32231代理人康潇(51)Int.Cl.H01H71/16(2006.01)权利要求书1页说明书3页附图2页(54)发明名称灵敏型过流保护器(57)摘要本发明涉及紧急保护装置技术领域，尤其是一种灵敏型过流保护器，包括方形外壳、对称设置在所述方形外壳内的两引脚、感温元件、固定在所述感温元件上的两对称设置的动触点、固定在所述引脚上且与所述动触点对应设置的静触点、调节螺钉以及设置在所述感温元件与所述方形外壳之间弹簧；所述引脚的一端固定在所述方形外壳内，另一端从所述方形外壳伸出；所述感温元件的中心位置具有梅花形孔，所述调节螺钉从所述梅花形孔中心位置穿过后与所述方形外壳螺纹固定；所述弹簧套设在所述调节螺钉外部。本发明结构紧凑、便于安装且具有较高的灵敏度。CN108010821ACN108010821A权利要求书1/1页1.一种灵敏型过流保护器，其特征在于，包括方形外壳(1)、对称设置在所述方形外壳(1)内的两引脚(2)、感温元件(3)、固定在所述感温元件(3)上的两对称设置的动触点(4)、固定在所述引脚(2)上且与所述动触点(4)对应设置的静触点(5)、调节螺钉(6)以及设置在所述感温元件(3)与所述方形外壳(1)之间弹簧(7)；所述引脚(2)的一端固定在所述方形外壳(1)内，另一端从所述方形外壳(1)伸出；所述感温元件(3)的中心位置具有梅花形孔(32)，所述调节螺钉(6)从所述梅花形孔(32)中心位置穿过后与所述方形外壳(1)螺纹固定；所述弹簧(7)套设在所述调节螺钉(6)外部。2.根据权利要求1所述的灵敏型过流保护器，其特征在于，所述感温元件(3)下部还设置有垫片(8)，所述调节螺钉(6)依次穿过感温元件(3)、垫片(8)和弹簧(7)后与所述方形外壳(1)固定。3.根据权利要求1或2所述的灵敏型过流保护器，其特征在于，所述感温元件(3)为圆形，其边缘对称设置有两定位凸缘(31)，所述方形外壳(1)上具有定位槽(11)，所述定位凸缘(31)安装在所述定位槽(11)中。4.根据权利要求1或2所述的灵敏型过流保护器，其特征在于，所述感温元件(3)为双金属片。5.根据权利要求1或2所述的灵敏型过流保护器，其特征在于，所述调节螺钉(6)的端部通过固定胶(9)与所述方形外壳(1)粘接。6.根据权利要求1或2所述的灵敏型过流保护器，其特征在于，所述方形外壳(1)上还设置有用来安装所述引脚(2)的安装槽(12)。7.根据权利要求1所述的灵敏型过流保护器，其特征在于，所述引脚(2)通过铆钉与所述方形外壳(1)固定。2CN108010821A说明书1/3页灵敏型过流保护器技术领域[0001]本发明涉及紧急保护装置技术领域，尤其是一种灵敏型过流保护器。背景技术[0002]过流保护器一般是对在各种电机、用电设备的过电流和过热断开回路起到保护作用。现有的保护器主要依靠双金属片受热产生内应力而反向弯曲，推开动触点从而切断电路。[0003]目前诸多汽车电机、游艇电机使用低压大电流运行模式，需要有可靠保护装置，保护器若反应不灵敏往往会因为回路中电流过高或者温度过高而损坏电子元器件。另外，过流保护器一般较小，设计产品时还要着重注意要便于安装。发明内容[0004]本发明针对现有技术中电流保护器不够灵敏、不方便安装的问题，而研究设计一种反应灵敏、便于安装的灵敏型过流保护器。[0005]本发明采用的技术方案是：[0006]一种灵敏型过流保护器，其特征在于，包括方形外壳、对称设置在所述方形外壳内的两引脚、感温元件、固定在所述感温元件上的两对称设置的动触点、固定在所述引脚上且与所述动触点对应设置的静触点、调节螺钉以及设置在所述感温元件与所述方形外壳之间弹簧；所述引脚的一端固定在所述方形外壳内，另一端从所述方形外壳伸出；所述感温元件的中心位置具有梅花形孔，所述调节螺钉从所述梅花形孔中心位置穿过后与所述方形外壳螺纹固定；所述弹簧套设在所述调节螺钉外部。[0007]进一步地，所述感温元件下部还设置有垫片，所述调节螺钉依次穿过感温元件、垫片和弹簧后与所述方形外壳固定。[0008]进一步地，所述感温元件为圆形，其边缘对称设置有两定位凸缘，所述方形外壳上具有定位槽，所述定位凸缘安装在所述定位槽中。[0009]进一步地，所述感温元件为双金属片。[0010]进一步地，所述调节螺钉的端部通过固定胶与所述方
