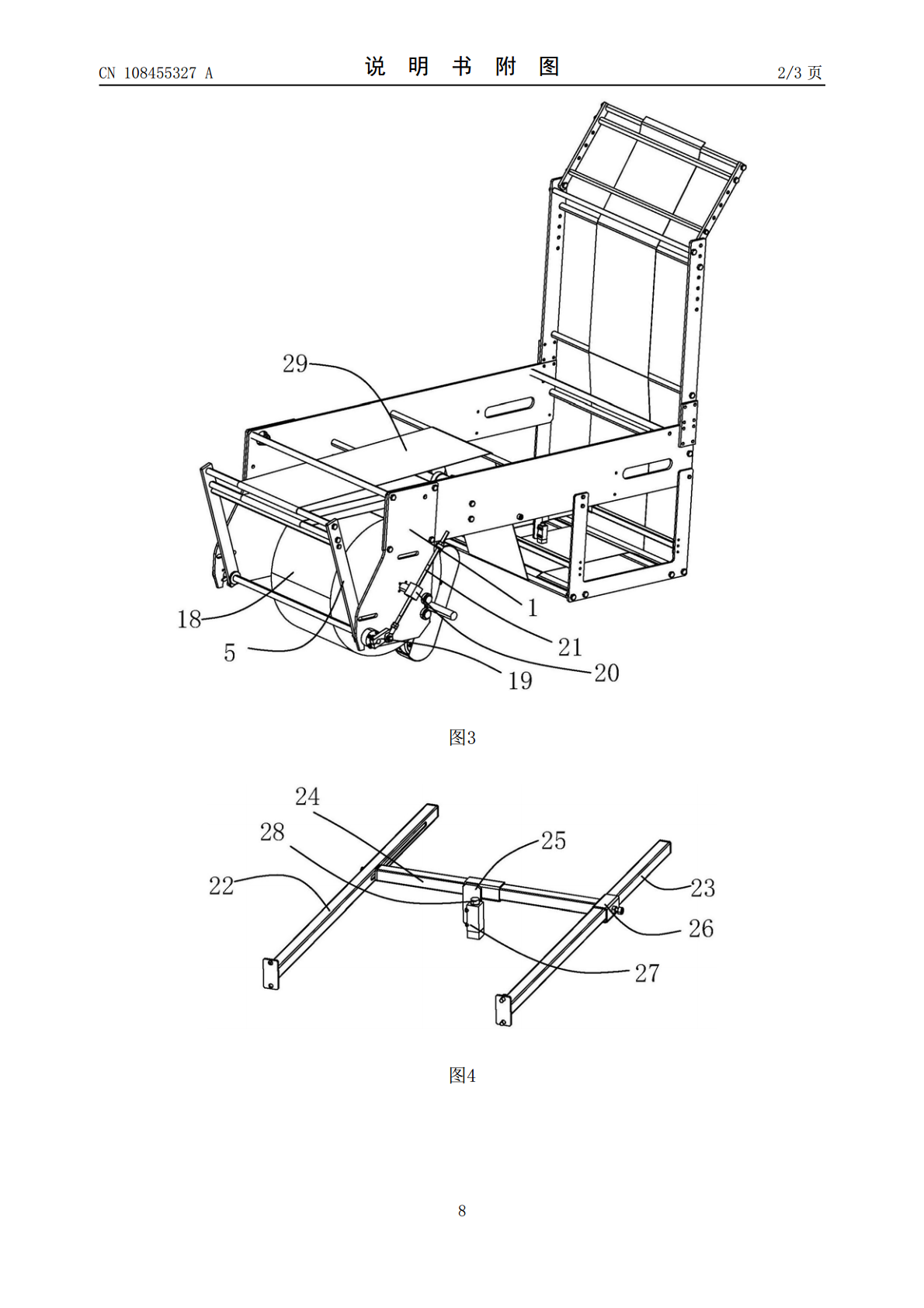

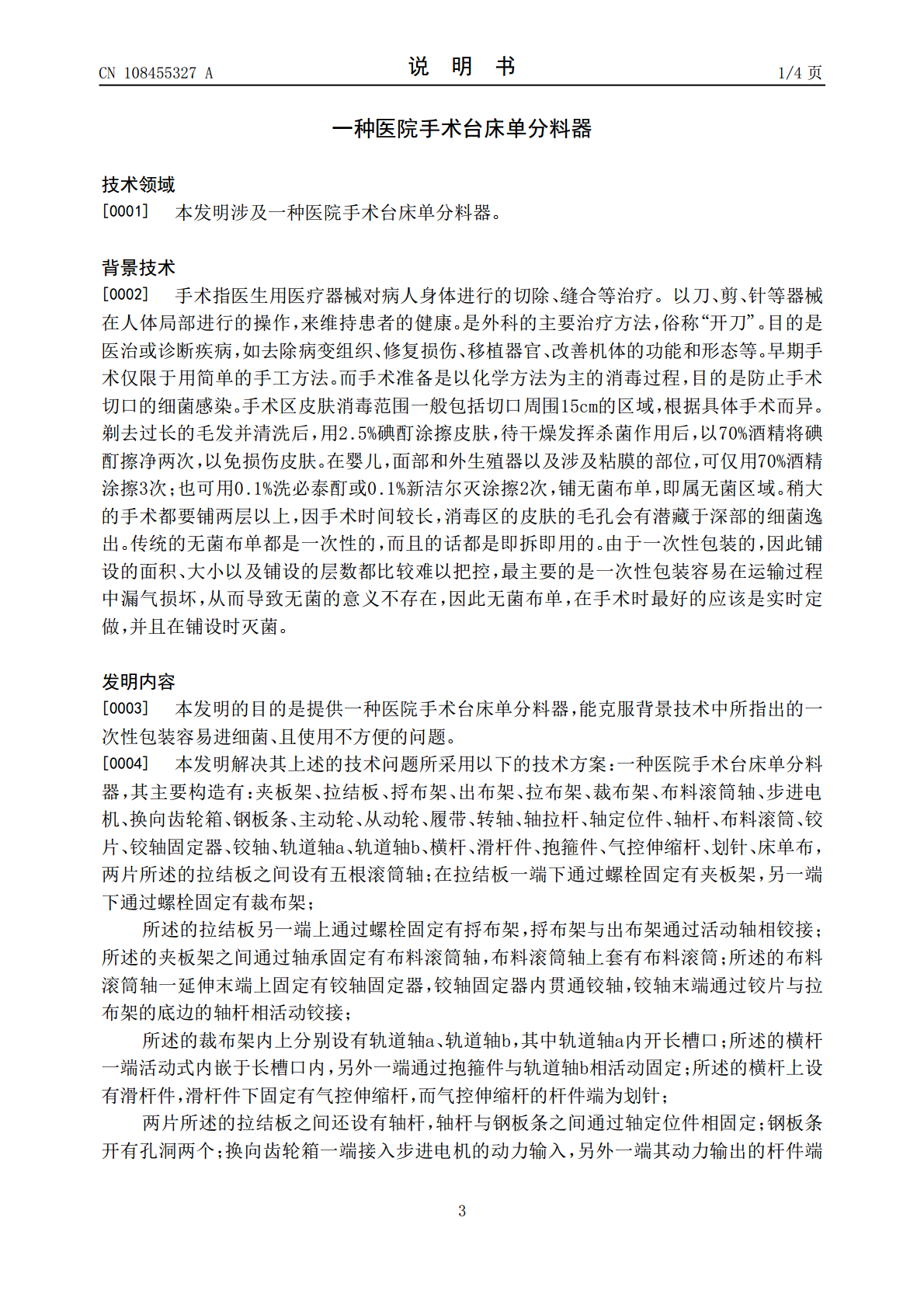

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108455327A(43)申请公布日2018.08.28(21)申请号201810120420.1(22)申请日2017.01.14(62)分案原申请数据201710026762.22017.01.14(71)申请人王秀梅地址431899湖北省荆门市京山县京源大道448号京山县人民医院(72)发明人王秀梅(51)Int.Cl.B65H16/00(2006.01)B65H16/10(2006.01)B65H35/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种医院手术台床单分料器(57)摘要本发明涉及一种医院手术台床单分料器。两片所述的拉结板之间设有五根滚筒轴；在拉结板一端下通过螺栓固定有夹板架，另一端下通过螺栓固定有裁布架；所述的拉结板另一端上通过螺栓固定有捋布架，捋布架与出布架通过活动轴相铰接；所述的夹板架之间通过轴承固定有布料滚筒轴，布料滚筒轴上套有布料滚筒；本发明采用布料滚筒轴收纳床单布，并通过拉结板、捋布架营造两个工作区间，第一区间是现场消毒水喷洒消毒，第二区间是被浸湿药水的床单布在捋布架上立马被吹干。两个工作区间实现了用多少床单布实时消毒多少，做到了不浪费；而且，实时消毒的布料消毒程度高。CN108455327ACN108455327A权利要求书1/1页1.一种医院手术台床单分料器，其主要构造有：夹板架（1）、拉结板（2）、捋布架（3）、出布架（4）、拉布架（5）、裁布架（6）、布料滚筒轴（7）、步进电机（8）、换向齿轮箱（9）、钢板条（10）、主动轮（11）、从动轮（12）、履带（13）、转轴（14）、轴拉杆（15）、轴定位件（16）、轴杆（17）、布料滚筒（18）、铰片（19）、铰轴固定器（20）、铰轴（21）、轨道轴a（22）、轨道轴b（23）、横杆（24）、滑杆件（25）、抱箍件（26）、气控伸缩杆（27）、划针（28）、床单布（29），其特征在于：两片所述的拉结板（2）之间设有五根滚筒轴；在拉结板（2）一端下通过螺栓固定有夹板架（1），另一端下通过螺栓固定有裁布架（6）；所述的拉结板（2）另一端上通过螺栓固定有捋布架（3），捋布架（3）与出布架（4）通过活动轴相铰接；所述的夹板架（1）之间通过轴承固定有布料滚筒轴（7），布料滚筒轴（7）上套有布料滚筒（18）；所述的布料滚筒轴（7）一延伸末端上固定有铰轴固定器（20），铰轴固定器（20）内贯通铰轴（21），铰轴（21）末端通过铰片（19）与拉布架（5）的底边的轴杆相活动铰接；所述的裁布架（6）内上分别设有轨道轴a（22）、轨道轴b（23），其中轨道轴a（22）内开长槽口；所述的横杆（24）一端活动式内嵌于长槽口内，另外一端通过抱箍件（26）与轨道轴b（23）相活动固定；所述的横杆（24）上设有滑杆件（25），滑杆件（25）下固定有气控伸缩杆（27），而气控伸缩杆（27）的杆件端为划针（28）；两片所述的拉结板（2）之间还设有轴杆（17），轴杆（17）与钢板条（10）之间通过轴定位件（16）相固定；钢板条（10）开有孔洞两个；换向齿轮箱（9）一端接入步进电机（8）的动力输入，另外一端其动力输出的杆件端贯通钢板条（10）一个的孔洞后固定于主动轮（11）圆心；所述的转轴（14）贯通钢板条（10）另一个的孔洞后固定于从动轮（12）圆心；所述的转轴（14）一端拉结有轴拉杆（15）；所述的主动轮（11）、从动轮（12）之间驳接有履带（13）；履带（13）与布料滚筒（18）在空间位置上两者相切、相抵触；所述的布料滚筒（18）绕有床单布（29），床单布（29）依次绕于拉布架（5）、拉结板（2）内的五根滚筒轴、裁布架（6）、捋布架（3）后，再由出布架（4）将布料带出；所述的抱箍件（26）固定有手拉杆或电动气杆；所述的出布架（4）的大小、形态尺寸位置与手术台相匹配；所述的捋布架（3）侧面固定有平流风机。2.根据权利要求1所述的一种医院手术台床单分料器，其特征在于所述的轴定位件（16）上设有松紧旋钮。3.根据权利要求1所述的一种医院手术台床单分料器，其特征在于所述的转轴（14）的孔洞为弧形洞槽。4.根据权利要求1所述的一种医院手术台床单分料器，其特征在于所述的拉结板（2）上架立有消毒水喷洒装置。2CN108455327A说明书1/4页一种医院手术台床单分料器技术领域[0001]本发明涉及一种医院手术台床单分料器。背景技术[0002]手术指医生用医疗器械对病人身体进行的切除、缝合等治疗。以刀、剪、针等器械在人体局部进行的操作，来维持患者的健康。是外科的主要治疗方法，俗称“开刀”。目的是医治或诊断疾病，如去除病变组织、修复损伤、移植器官、改善机体的功能和形态等。早期手术仅限于用简
