一种煤层瓦斯压力测定装置及测定方法.pdf

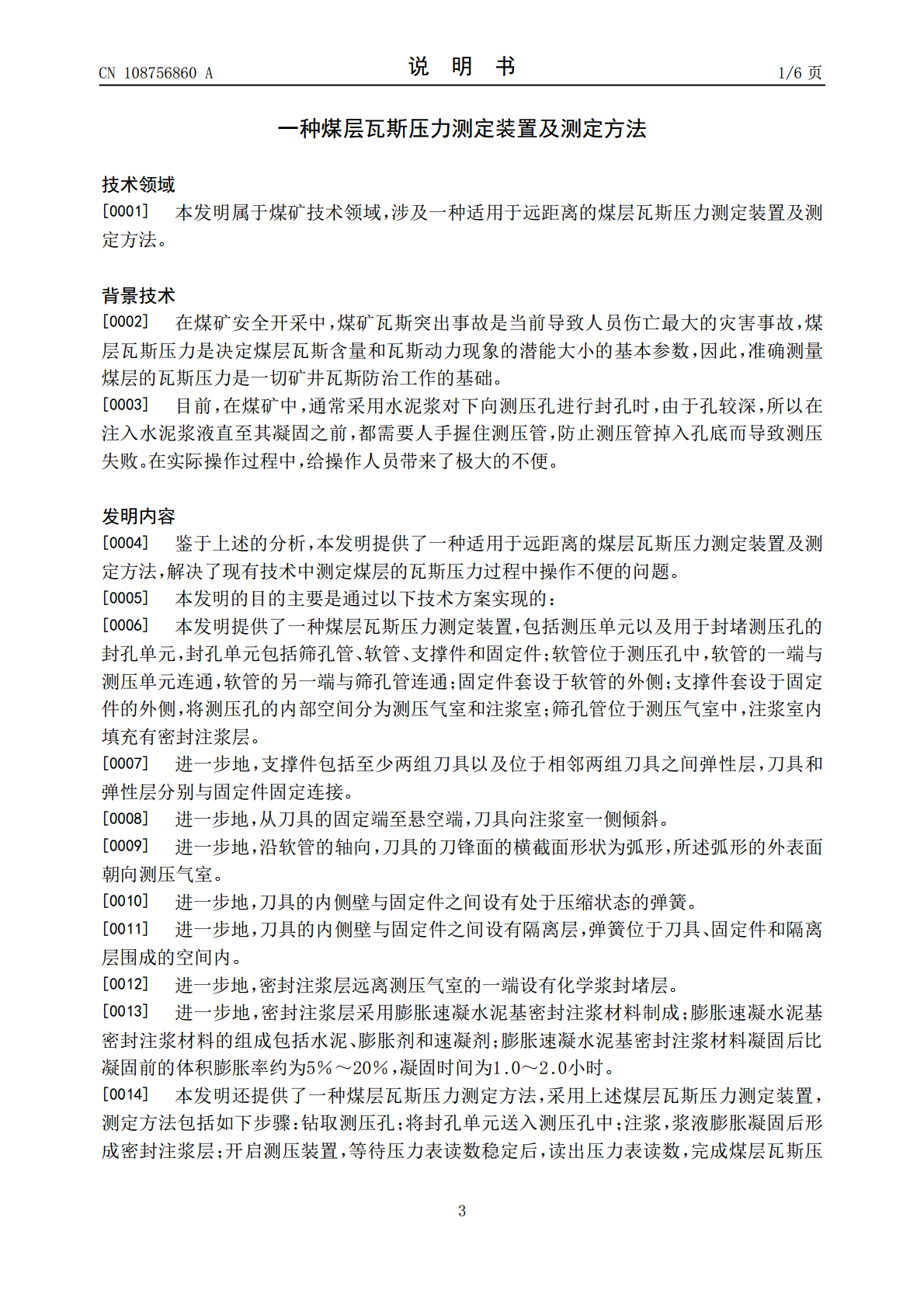

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108756860A(43)申请公布日2018.11.06(21)申请号201810602262.3(22)申请日2018.06.12(71)申请人晋城市梅博科贸有限公司地址048000山西省晋城市城区凤台西街1665号二楼206A室(72)发明人王海梅赵飞(74)专利代理机构北京天达知识产权代理事务所(普通合伙)11386代理人庞许倩马东伟(51)Int.Cl.E21B47/06(2012.01)E21B33/13(2006.01)权利要求书1页说明书6页附图2页(54)发明名称一种煤层瓦斯压力测定装置及测定方法(57)摘要本发明公开了一种煤层瓦斯压力测定装置及测定方法，属于煤矿技术领域，解决了现有技术中测定煤层的瓦斯压力过程中操作不便的问题。装置包括测压单元以及用于封堵测压孔的封孔单元，封孔单元包括筛孔管、软管、支撑件和固定件；软管的一端与测压单元连通，软管的另一端与筛孔管连通；固定件套设于软管的外侧；支撑件套设于固定件的外侧，将测压孔的内部空间分为测压气室和注浆室。上述方法为钻取实际目的孔深的测压孔；将封孔单元送入测压孔中；注浆，浆液膨胀凝固后形成密封注浆层；开启测压装置，等待压力表读数稳定后，读出压力表读数，完成煤层瓦斯压力测定。上述煤层瓦斯压力测定装置及测定方法可用于煤层瓦斯压力测定。CN108756860ACN108756860A权利要求书1/1页1.一种煤层瓦斯压力测定装置，其特征在于，包括测压单元以及用于封堵测压孔的封孔单元，所述封孔单元包括筛孔管、软管、支撑件和固定件；所述软管位于测压孔中，所述软管的一端与测压单元连通，所述软管的另一端与筛孔管连通；所述固定件套设于软管的外侧；所述支撑件套设于固定件的外侧，测压孔的内部空间分为测压气室和注浆室；所述筛孔管位于测压气室中，所述注浆室内填充有密封注浆层。2.根据权利要求1所述的煤层瓦斯压力测定装置，其特征在于，所述支撑件包括至少两组刀具以及位于相邻两组刀具之间弹性层，所述刀具和弹性层分别与固定件固定连接。3.根据权利要求2所述的煤层瓦斯压力测定装置，其特征在于，从刀具的固定端至悬空端，所述刀具向注浆室一侧倾斜。4.根据权利要求3所述的煤层瓦斯压力测定装置，其特征在于，沿软管的轴向，所述刀具的刀锋面的横截面形状为弧形，所述弧形的外表面朝向测压气室。5.根据权利要求3或4所述的煤层瓦斯压力测定装置，其特征在于，所述刀具的内侧壁与固定件之间设有处于压缩状态的弹簧。6.根据权利要求5所述的煤层瓦斯压力测定装置，其特征在于，所述刀具的内侧壁与固定件之间设有隔离层，所述弹簧位于刀具、固定件和隔离层围成的空间内。7.根据权利要求1所述的煤层瓦斯压力测定装置，其特征在于，所述密封注浆层远离测压气室的一端设有化学浆封堵层。8.根据权利要求1所述的煤层瓦斯压力测定装置，其特征在于，所述密封注浆层采用膨胀速凝水泥基密封注浆材料制成；所述膨胀速凝水泥基密封注浆材料包括水泥、膨胀剂和速凝剂；所述膨胀速凝水泥基密封注浆材料凝固后比凝固前的体积膨胀率约为5％～20％，凝固时间为1.0～2.0小时。9.一种煤层瓦斯压力测定方法，其特征在于，采用如权利要求1至8任一项所述的煤层瓦斯压力测定装置，所述测定方法包括如下步骤：钻取测压孔；将封孔单元送入测压孔中；注浆，浆液膨胀凝固后形成密封注浆层；开启测压装置，等待压力表读数稳定后，读出压力表读数，完成煤层瓦斯压力测定。10.根据权利要求9所述的煤层瓦斯压力测定方法，其特征在于，所述煤层瓦斯压力测定装置还包括化学浆封堵层，所述测定方法包括如下步骤：步骤1：在测压目标位置选择未受人为采动影响区域钻取所需孔深的测压孔；步骤2：将封孔单元送入测压孔中，支撑件与测压孔孔口的间隙为4～6m。步骤3：进行初次注浆，浆液初步凝固，形成初次注浆层；将初次注浆层和软管下放至目的位置后，在孔口形成化学浆封堵层；在初次注浆层和化学浆封堵层之间进行二次注浆，直至注浆压力大于0.05MPa，形成二次注浆层，初次注浆层和二次注浆层完全凝固膨胀后形成密封注浆层。步骤4：开启测压装置，等待压力表读数稳定后，读出压力表读数，完成煤层瓦斯压力测定。2CN108756860A说明书1/6页一种煤层瓦斯压力测定装置及测定方法技术领域[0001]本发明属于煤矿技术领域，涉及一种适用于远距离的煤层瓦斯压力测定装置及测定方法。背景技术[0002]在煤矿安全开采中，煤矿瓦斯突出事故是当前导致人员伤亡最大的灾害事故，煤层瓦斯压力是决定煤层瓦斯含量和瓦斯动力现象的潜能大小的基本参数，因此，准确测量煤层的瓦斯压力是一切矿井瓦斯防治工作的基础。[0003]目前，在煤矿中，通常采用水泥浆对下向测压孔进行封孔时，由于孔较深，所以在注入水
