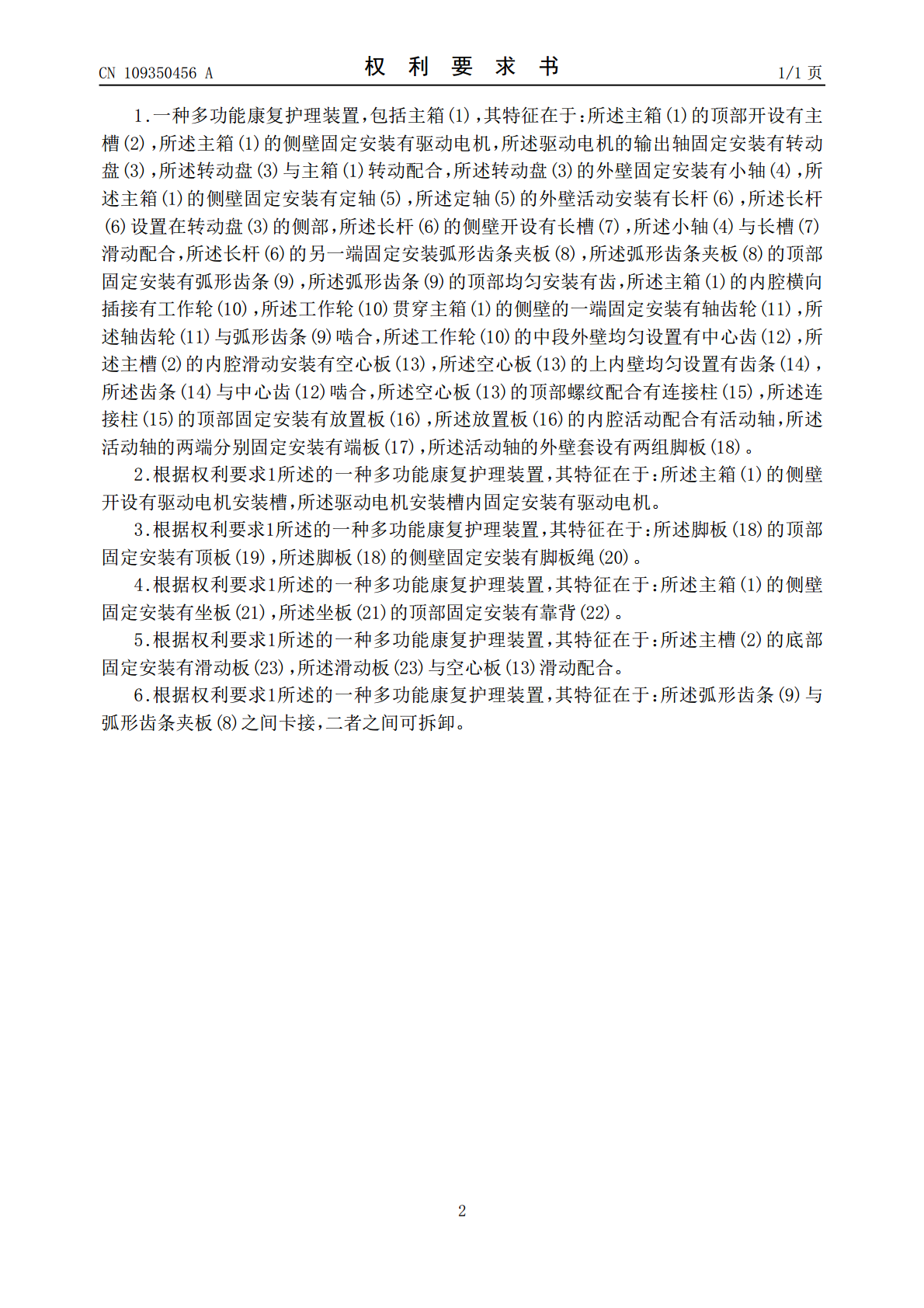

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109350456A(43)申请公布日2019.02.19(21)申请号201811550331.7(22)申请日2018.12.18(71)申请人朱柳梅地址264199山东省烟台市牟平区政府大街578号1号楼1单元1601号(72)发明人朱柳梅董开杰于佳佳(74)专利代理机构北京卓特专利代理事务所(普通合伙)11572代理人段宇(51)Int.Cl.A61H1/02(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种多功能康复护理装置(57)摘要本发明公开了医学技术领域的一种多功能康复护理装置，包括主箱，主箱的顶部开设有主槽，主箱的侧壁固定安装有驱动电机，驱动电机的输出轴固定安装有转动盘，转动盘与主箱转动配合，转动盘的外壁固定安装有小轴，主箱的侧壁固定安装有定轴，定轴的外壁活动安装有长杆，长杆设置在转动盘的侧部，长杆的侧壁开设有长槽，小轴与长槽滑动配合，长杆的另一端固定安装弧形齿条夹板，弧形齿条夹板的顶部固定安装有弧形齿条，弧形齿条的顶部均匀安装有齿，主箱的内腔横向插接有工作轮，工作轮贯穿主箱的侧壁的一端固定安装有轴齿轮，轴齿轮与弧形齿条啮合，本装置能够在驱动电机的作用下，带动下肢来回运动，帮助病人康复。CN109350456ACN109350456A权利要求书1/1页1.一种多功能康复护理装置，包括主箱(1)，其特征在于：所述主箱(1)的顶部开设有主槽(2)，所述主箱(1)的侧壁固定安装有驱动电机，所述驱动电机的输出轴固定安装有转动盘(3)，所述转动盘(3)与主箱(1)转动配合，所述转动盘(3)的外壁固定安装有小轴(4)，所述主箱(1)的侧壁固定安装有定轴(5)，所述定轴(5)的外壁活动安装有长杆(6)，所述长杆(6)设置在转动盘(3)的侧部，所述长杆(6)的侧壁开设有长槽(7)，所述小轴(4)与长槽(7)滑动配合，所述长杆(6)的另一端固定安装弧形齿条夹板(8)，所述弧形齿条夹板(8)的顶部固定安装有弧形齿条(9)，所述弧形齿条(9)的顶部均匀安装有齿，所述主箱(1)的内腔横向插接有工作轮(10)，所述工作轮(10)贯穿主箱(1)的侧壁的一端固定安装有轴齿轮(11)，所述轴齿轮(11)与弧形齿条(9)啮合，所述工作轮(10)的中段外壁均匀设置有中心齿(12)，所述主槽(2)的内腔滑动安装有空心板(13)，所述空心板(13)的上内壁均匀设置有齿条(14)，所述齿条(14)与中心齿(12)啮合，所述空心板(13)的顶部螺纹配合有连接柱(15)，所述连接柱(15)的顶部固定安装有放置板(16)，所述放置板(16)的内腔活动配合有活动轴，所述活动轴的两端分别固定安装有端板(17)，所述活动轴的外壁套设有两组脚板(18)。2.根据权利要求1所述的一种多功能康复护理装置，其特征在于：所述主箱(1)的侧壁开设有驱动电机安装槽，所述驱动电机安装槽内固定安装有驱动电机。3.根据权利要求1所述的一种多功能康复护理装置，其特征在于：所述脚板(18)的顶部固定安装有顶板(19)，所述脚板(18)的侧壁固定安装有脚板绳(20)。4.根据权利要求1所述的一种多功能康复护理装置，其特征在于：所述主箱(1)的侧壁固定安装有坐板(21)，所述坐板(21)的顶部固定安装有靠背(22)。5.根据权利要求1所述的一种多功能康复护理装置，其特征在于：所述主槽(2)的底部固定安装有滑动板(23)，所述滑动板(23)与空心板(13)滑动配合。6.根据权利要求1所述的一种多功能康复护理装置，其特征在于：所述弧形齿条(9)与弧形齿条夹板(8)之间卡接，二者之间可拆卸。2CN109350456A说明书1/3页一种多功能康复护理装置技术领域[0001]本发明涉及医学技术领域，具体为一种多功能康复护理装置。背景技术[0002]人体下肢骨折经过复位、固定和手术后，要达到临床愈合一般需要一到数月，在此期间，患肢正常运动受到限制，长期不能自由活动，极易引起骨质脱钙、关节肌肉粘连、关节僵硬强直等情况，严重影响患者生活质量。因此，一般需要经过一段时间的康复护理，下肢膝关节的屈伸以及髋关节的复建活动一直是骨科护理人员面临的一个难题，目前一般是通过护理人员用手搬动患肢对患肢进行活动，费时费力，增加了护理人员的劳动强度，而且活动时间一般较长，因此患肢在活动的时间及程度上并不能得到很好的保证，而延缓患者的康复期，甚至给患者留下严重的后遗症，目前市场上出现了一种康复器械帮助患者进行肢体活动，但是现有器械功能单一，不能外力带动下肢运动，帮助恢复。[0003]基于此，本发明设计了一种多功能康复护理装置，以解决上述问题。发明内容[0004]本发明的目的在于提供一种多功能康复护理装置，以解决上述背景技术中提出
