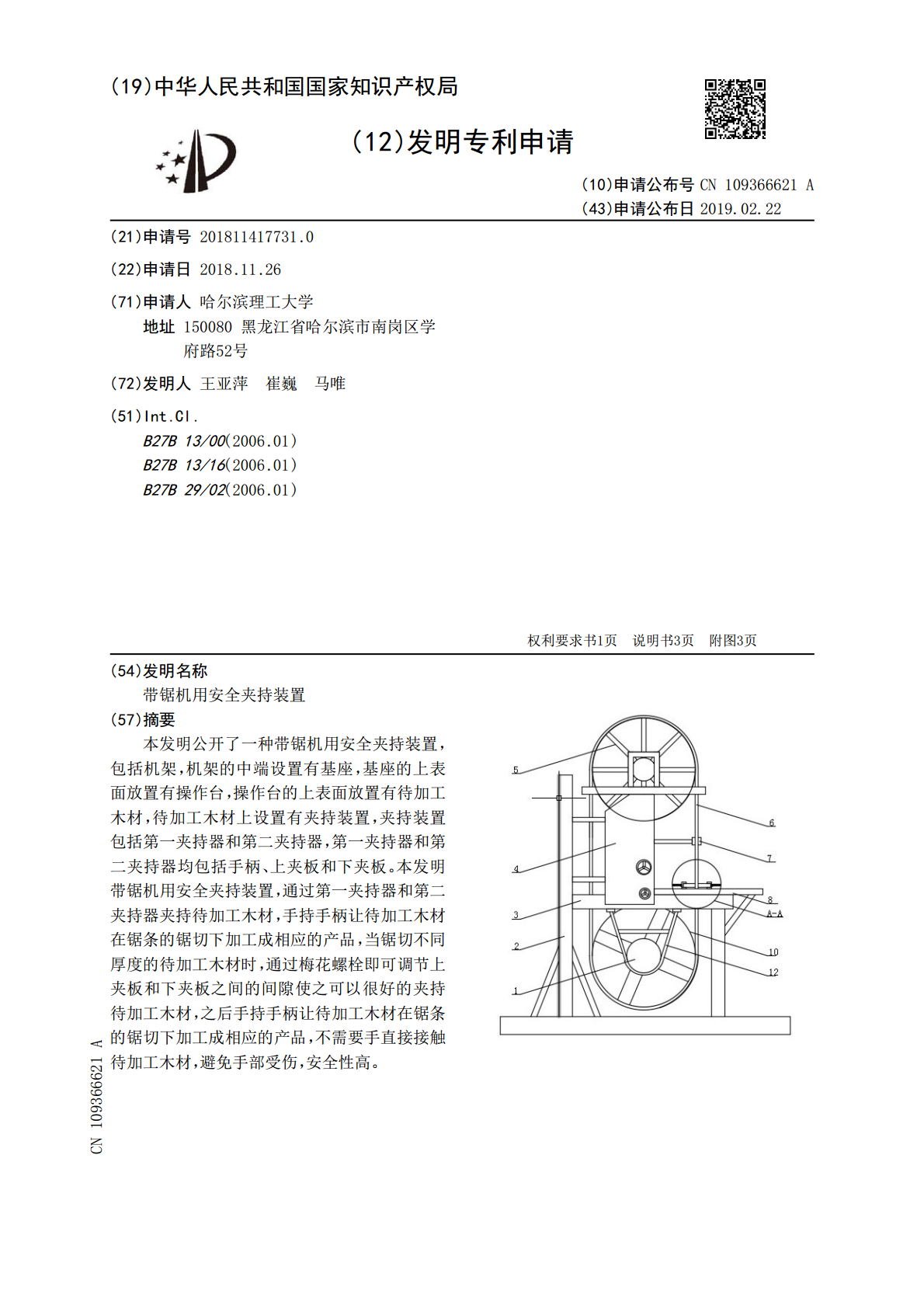

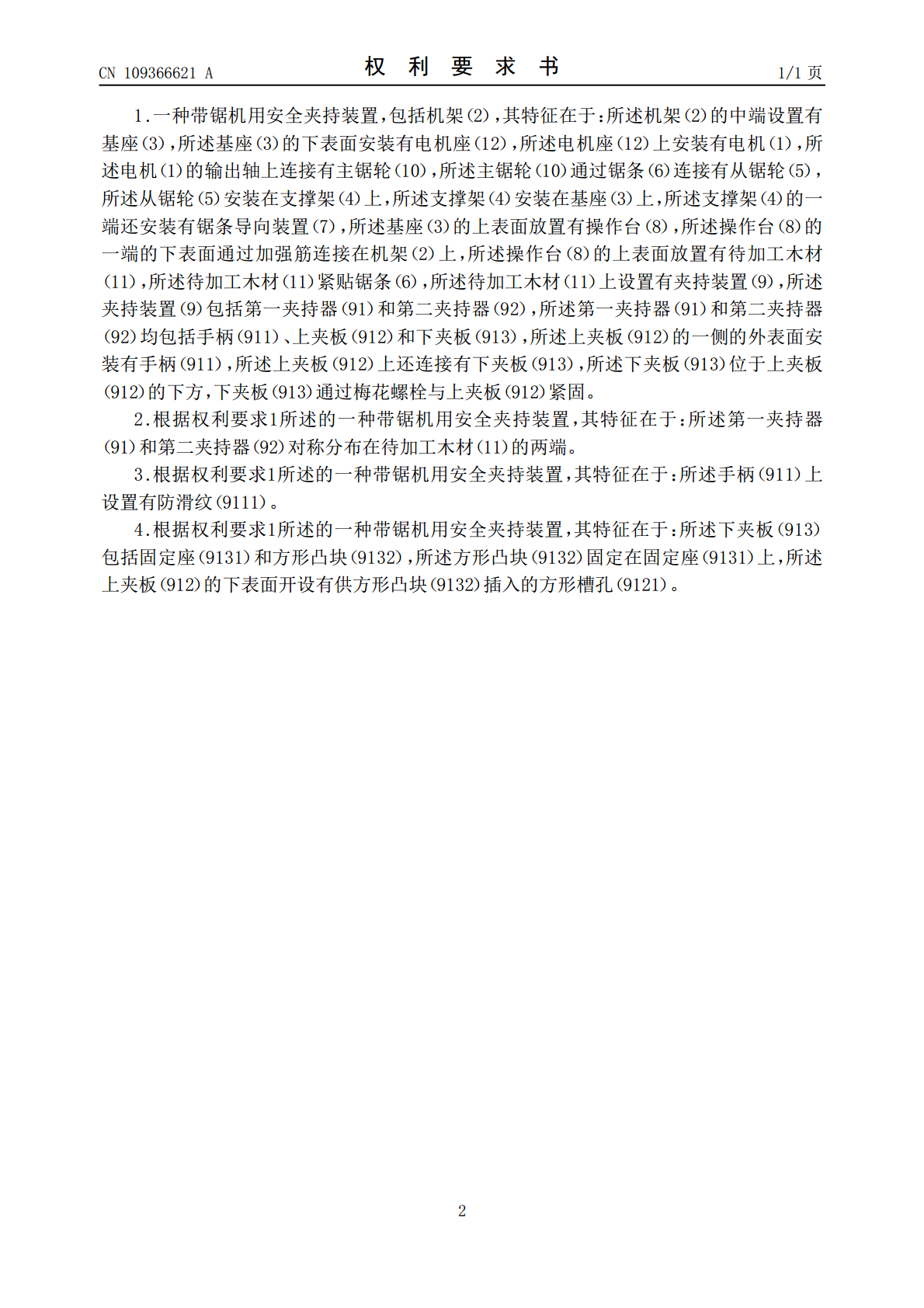

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109366621A(43)申请公布日2019.02.22(21)申请号201811417731.0(22)申请日2018.11.26(71)申请人哈尔滨理工大学地址150080黑龙江省哈尔滨市南岗区学府路52号(72)发明人王亚萍崔巍马唯(51)Int.Cl.B27B13/00(2006.01)B27B13/16(2006.01)B27B29/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称带锯机用安全夹持装置(57)摘要本发明公开了一种带锯机用安全夹持装置，包括机架，机架的中端设置有基座，基座的上表面放置有操作台，操作台的上表面放置有待加工木材，待加工木材上设置有夹持装置，夹持装置包括第一夹持器和第二夹持器，第一夹持器和第二夹持器均包括手柄、上夹板和下夹板。本发明带锯机用安全夹持装置，通过第一夹持器和第二夹持器夹持待加工木材，手持手柄让待加工木材在锯条的锯切下加工成相应的产品，当锯切不同厚度的待加工木材时，通过梅花螺栓即可调节上夹板和下夹板之间的间隙使之可以很好的夹持待加工木材，之后手持手柄让待加工木材在锯条的锯切下加工成相应的产品，不需要手直接接触待加工木材，避免手部受伤，安全性高。CN109366621ACN109366621A权利要求书1/1页1.一种带锯机用安全夹持装置，包括机架（2），其特征在于：所述机架（2）的中端设置有基座（3），所述基座（3）的下表面安装有电机座（12），所述电机座（12）上安装有电机（1），所述电机（1）的输出轴上连接有主锯轮（10），所述主锯轮（10）通过锯条（6）连接有从锯轮（5），所述从锯轮（5）安装在支撑架（4）上，所述支撑架（4）安装在基座（3）上，所述支撑架（4）的一端还安装有锯条导向装置（7），所述基座（3）的上表面放置有操作台（8），所述操作台（8）的一端的下表面通过加强筋连接在机架（2）上，所述操作台（8）的上表面放置有待加工木材（11），所述待加工木材（11）紧贴锯条（6），所述待加工木材（11）上设置有夹持装置（9），所述夹持装置（9）包括第一夹持器（91）和第二夹持器（92），所述第一夹持器（91）和第二夹持器（92）均包括手柄（911）、上夹板（912）和下夹板（913），所述上夹板（912）的一侧的外表面安装有手柄（911），所述上夹板（912）上还连接有下夹板（913），所述下夹板（913）位于上夹板（912）的下方，下夹板（913）通过梅花螺栓与上夹板（912）紧固。2.根据权利要求1所述的一种带锯机用安全夹持装置，其特征在于：所述第一夹持器（91）和第二夹持器（92）对称分布在待加工木材（11）的两端。3.根据权利要求1所述的一种带锯机用安全夹持装置，其特征在于：所述手柄（911）上设置有防滑纹（9111）。4.根据权利要求1所述的一种带锯机用安全夹持装置，其特征在于：所述下夹板（913）包括固定座（9131）和方形凸块（9132），所述方形凸块（9132）固定在固定座（9131）上，所述上夹板（912）的下表面开设有供方形凸块（9132）插入的方形槽孔（9121）。2CN109366621A说明书1/3页带锯机用安全夹持装置技术领域[0001]本发明涉及带锯机技术领域，具体为一种带锯机用安全夹持装置。背景技术[0002]带锯机，以环状无端的带锯条为锯具，绕在两个锯轮上作单向连续的直线运动来锯切木材的锯机，主要由床身、锯轮、上锯轮升降和仰俯装置、带锯条张紧装置、锯条导向装置、工作台以及导向板等组成，床身由铸铁或钢板焊接制成，现有的带锯机在锯切木材时，大多都是人工手拿木材在锯条的直线运动下进行锯切，人若不小心很容易会碰到手部，对手部造成伤害，危险性高。发明内容[0003]本发明的目的在于提供一种带锯机用安全夹持装置，通过夹持装置夹取木材，不再通过人工手拿木材，安全性高，可以解决现有技术中的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种带锯机用安全夹持装置，包括机架，所述机架的中端设置有基座，所述基座的下表面安装有电机座，所述电机座上安装有电机，所述电机的输出轴上连接有主锯轮，所述主锯轮通过锯条连接有从锯轮，所述从锯轮安装在支撑架上，所述支撑架安装在基座上，所述支撑架的一端还安装有锯条导向装置，所述基座的上表面放置有操作台，所述操作台的一端的下表面通过加强筋连接在机架上，所述操作台的上表面放置有待加工木材，所述待加工木材紧贴锯条，所述待加工木材上设置有夹持装置，所述夹持装置包括第一夹持器和第二夹持器，所述第一夹持器和第二夹持器均包括手柄、上夹板和下夹板，所述上夹板的一侧的外表面安装有手柄，所述上夹板上还连接有下夹板，所述下夹板位于上夹板的下方，下
