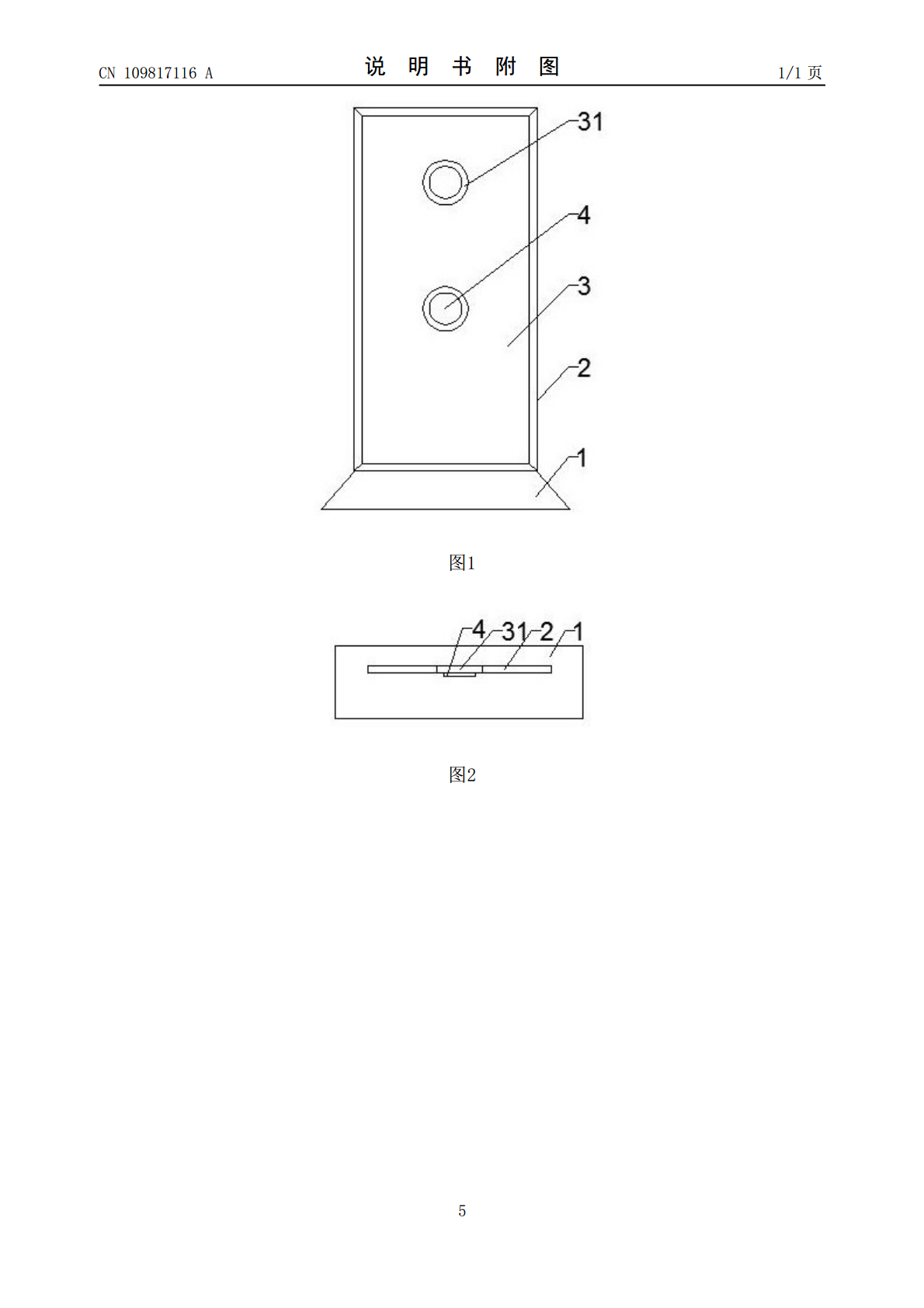

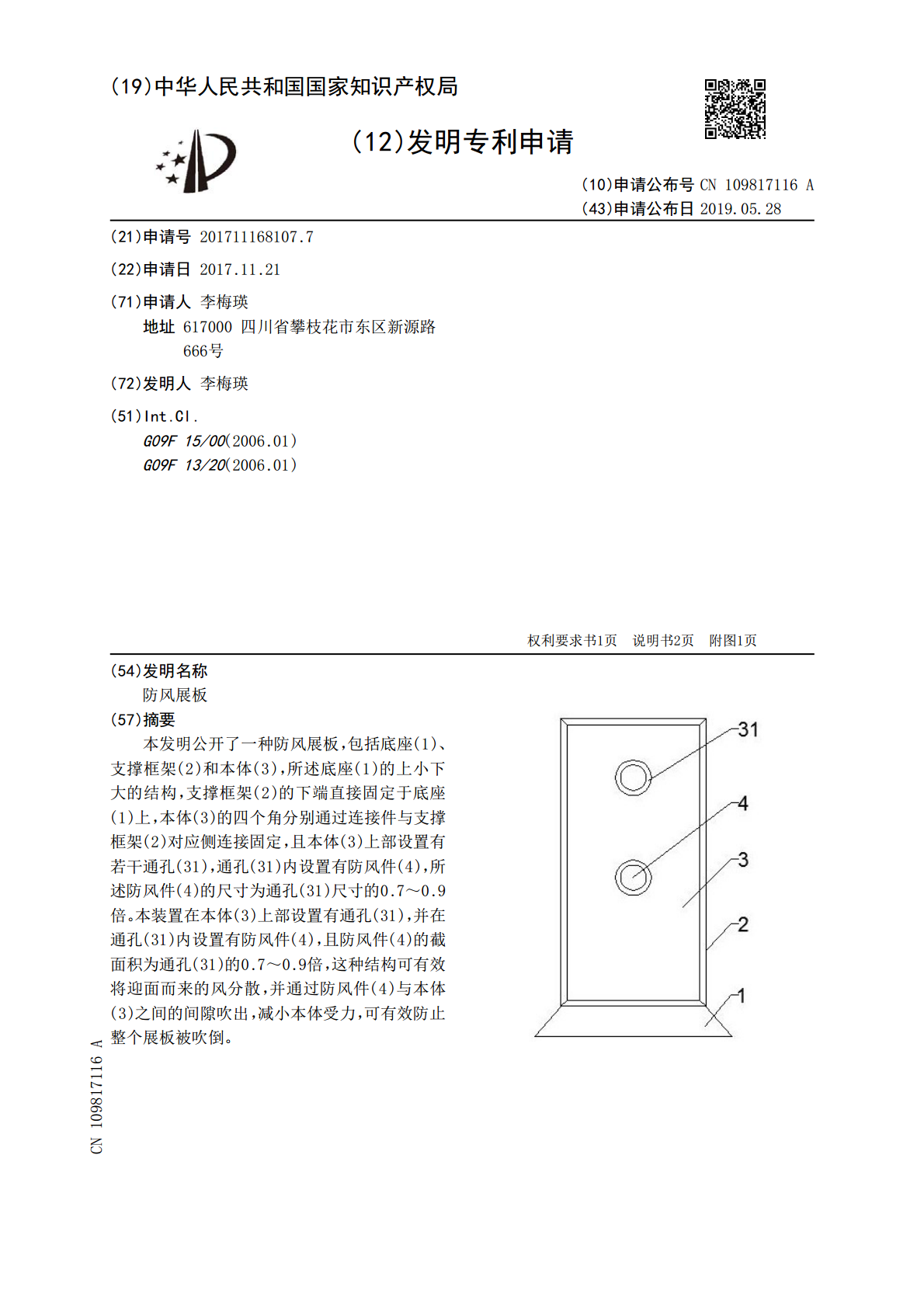

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109817116A(43)申请公布日2019.05.28(21)申请号201711168107.7(22)申请日2017.11.21(71)申请人李梅瑛地址617000四川省攀枝花市东区新源路666号(72)发明人李梅瑛(51)Int.Cl.G09F15/00(2006.01)G09F13/20(2006.01)权利要求书1页说明书2页附图1页(54)发明名称防风展板(57)摘要本发明公开了一种防风展板，包括底座(1)、支撑框架(2)和本体(3)，所述底座(1)的上小下大的结构，支撑框架(2)的下端直接固定于底座(1)上，本体(3)的四个角分别通过连接件与支撑框架(2)对应侧连接固定，且本体(3)上部设置有若干通孔(31)，通孔(31)内设置有防风件(4)，所述防风件(4)的尺寸为通孔(31)尺寸的0.7～0.9倍。本装置在本体(3)上部设置有通孔(31)，并在通孔(31)内设置有防风件(4)，且防风件(4)的截面积为通孔(31)的0.7～0.9倍，这种结构可有效将迎面而来的风分散，并通过防风件(4)与本体(3)之间的间隙吹出，减小本体受力，可有效防止整个展板被吹倒。CN109817116ACN109817116A权利要求书1/1页1.防风展板，其特征在于：包括底座(1)、支撑框架(2)和本体(3)，所述底座(1)的上小下大的结构，支撑框架(2)的下端直接固定于底座(1)上，本体(3)的四个角分别通过连接件与支撑框架(2)对应侧连接固定，且本体(3)上部设置有若干通孔(31)，通孔(31)内设置有防风件(4)，所述防风件(4)的尺寸为通孔(31)尺寸的0.7～0.9倍。2.如权利要求1所述的防风展板，其特征在于：所述底座(1)上设置有荧光条。2CN109817116A说明书1/2页防风展板技术领域[0001]本发明涉及一种展板，尤其涉及一种防风的展板。背景技术[0002]展板，是指用于发布、展示信息时使用的板状介质，有纸质、新材料、金属材质等。展板的画面为背胶材质，可根据使用现场的亮度和个人喜好选择亚光膜或亮膜。现有的展板由于其高度往往大于其宽度，使得很容易被风吹倒，不利于人们正常了解展板上记载的相关信息。发明内容[0003]本发明所要解决的技术问题是克服现有技术的不足，提供一种可有效防止倾倒的防风展板。[0004]本发明解决其技术问题所采用的技术方案是：防风展板，包括底座、支撑框架和本体，所述底座的上小下大的结构，支撑框架的下端直接固定于底座上，本体的四个角分别通过连接件与支撑框架对应侧连接固定，且本体上部设置有若干通孔，通孔内设置有防风件，所述防风件的尺寸为通孔尺寸的0.7～0.9倍。[0005]其中，上述装置中所述底座上设置有荧光条。[0006]本发明的有益效果是：本装置结构简单，制作成本低廉，实际使用方便。本装置在本体上部设置有通孔，并在通孔内设置有防风件，且防风件的截面积为通孔的0.7～0.9倍，这种结构可有效将迎面而来的风分散，并通过防风件与本体之间的间隙吹出，减小本体受力，可有效防止整个展板被吹倒。附图说明[0007]图1为本发明结构示意图。[0008]图2为本发明俯视结构示意图。[0009]图中标记：底座1，支撑框架2，本体3，通孔31，防风件4。具体实施方式[0010]下面结合附图对本发明进一步说明。[0011]如图1和图2所示，本发明的防风展板，包括底座1、支撑框架2和本体3，所述底座1的上小下大的结构，支撑框架2的下端直接固定于底座1上，本体3的四个角分别通过连接件与支撑框架2对应侧连接固定，且本体3上部设置有若干通孔31，通孔31内设置有防风件4，所述防风件4的尺寸为通孔31尺寸的0.7～0.9倍。本领域技术人员应该理解的是，本装置在本体3上部设置有通孔31，并在通孔31内设置有防风件4，且防风件4的截面积为通孔31的0.7～0.9倍，这种结构可有效将迎面而来的风分散，并通过防风件4与本体3之间的间隙吹出，减小本体受力，可有效防止整个展板被吹倒。3CN109817116A说明书2/2页[0012]其中，上述装置中所述底座1上设置有荧光条。本领域技术人员应该理解的是，本装置只是优选在底座1上设置有荧光条，便于人们在光线较差的环境中也可清楚了解展板位置避免误伤。4CN109817116A说明书附图1/1页图1图25
